Intel历史上处理器产品无数，有的很成功，有的很失败，而要说哪一款最失败，很多人可能会想起让Intel CEO公开下跪的大火炉奔腾4，但它至少发布上市了，而第一代使用10nm工艺的Cannon Lake(大炮湖)干脆就几乎完全流产了。
其实在2018年初，Intel就宣布Cannon Lake已经开始出货，但从未正式发布，公开的只有一款低功耗移动版i3-8121U，名义上属于八代酷睿，2核心4线程，三级缓存4MB，主频2.2-3.2GHz，热设计功耗15W，没有核显。
使用它的产品也很少，公开的只有Intel Crimson Canyon NUC迷你机、联想IdeaPad教育平板，而且前者只卖了一年就退市了。
其实还有一款超低功耗的m3-8114Y，但鲜为人知，Intel ARK数据库都没有收录。
根据第三方资料，它也是2核心4线程，主频仅1.5-2.2GHz，无核显，热设计功耗只有5W。

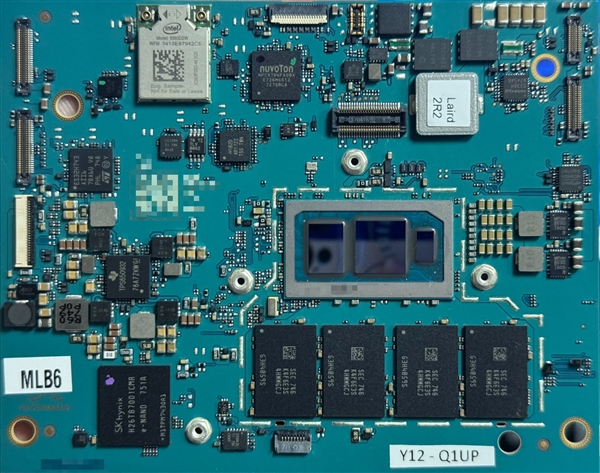

现在我们看到了一块Intel开发板，上边的处理器就是这个m3-8114Y，BGA1392整合封装，由三颗小芯片组成。
其中，中间最大的部分就是CPU，70.52平方毫米，左侧较小的是芯片组，46.17平方毫米，而右侧最小的是McIVR(多芯片整合调压器)，用来控制其他两颗芯片的电压。
板子上还有三星8GB LPDDR4-3733内存(四颗)、SK海力士128MB eMMC存储、Intel 9560 Wi-Fi 5无线网卡，以及众多开发调试接口、插槽。

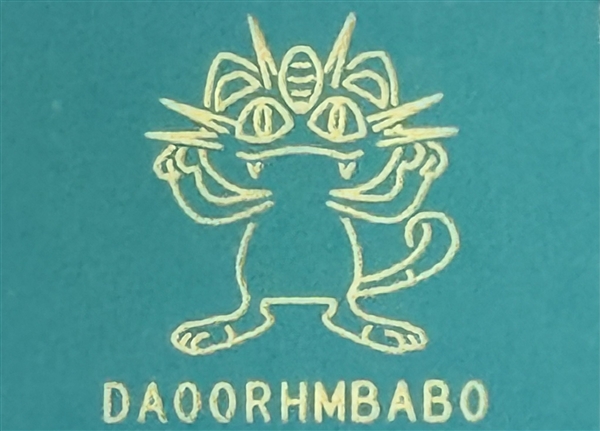

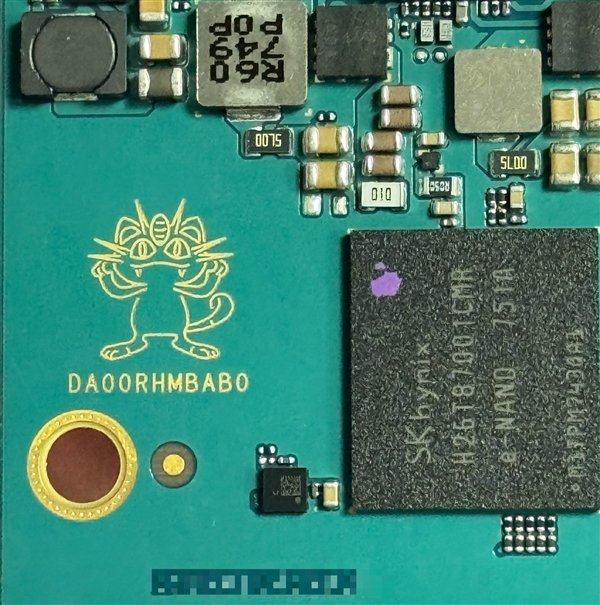

有趣的是，主板左下角还有一个宝可梦喵喵的简笔画形象，还真有闲情雅致啊。
