EDIFIER漫步者在今年6月份更新了一款便携式蓝牙音箱——M125，相较于上代爆款M120，体积更加圆润小巧，可轻松放入斜挎包或双肩包携带使用。同时，出音孔面网依然采用了金属材质，简约时尚且不失精致。
在功能配置方面，漫步者M125便携式蓝牙音箱延续了双全频喇叭单元+大尺寸低频辐射器的组合，4W+4W功率，呈现澎湃音乐效果。升级蓝牙5.4，提供更稳定快速的连接，更远的传输距离和更低的功耗。搭配升级的2600mAh大电池，带来13小时的持久续航。
漫步者M125便携式蓝牙音箱内置了通话麦克风，支持智能消噪算法，提供清晰通话。还支持音乐、游戏、电影音效，支持蓝牙、TF卡、USB声卡三种输入方式，满足多场景的使用需求。下面就让我们来看看这款产品的详细拆解报告吧~
开箱

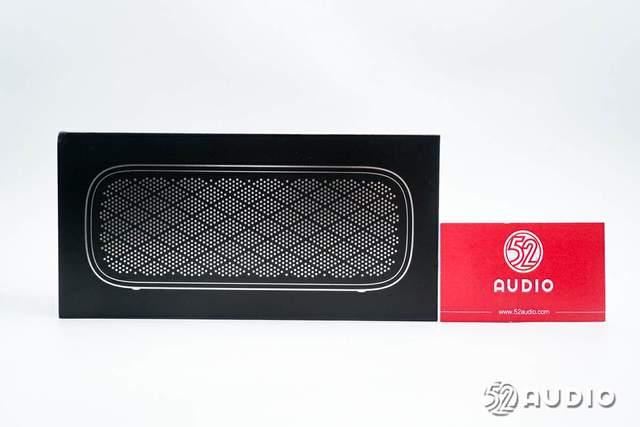

漫步者M125便携式蓝牙音箱包装盒质感出色，黑色背景，天地盖结构，顶部烫银工艺设计音箱面网外观简图。
包装盒底部介绍有产品的功能特点：精致小巧、全频单元、内置麦克风、多音效模式、蓝牙5.4、长续航、4W+4W功率、APP连接。规格信息，噪声声级：≤25dB（A），失真限制的输出功率：4W+4W，额定声频率响应范围：100Hz-15kHz，输入：5V-2A。北京爱德发科技有限公司 出品，星空黑配色。
包装盒侧边烫银设计“EDIFIER”品牌LOGO。
包装盒另外一侧设计产品名称。

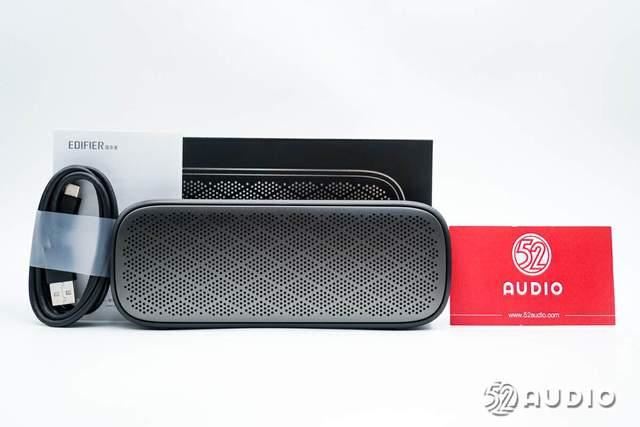

包装盒内部物品包括音箱、充电线和使用说明书。

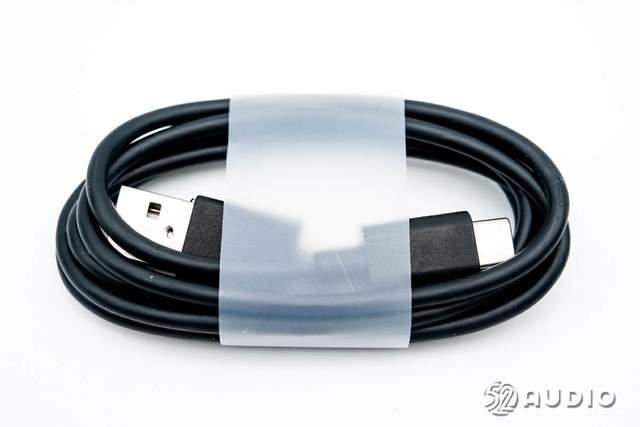

随机标配的充电线，采用了USB-A to USB-C接口，较长线缆。
漫步者M125便携式蓝牙音箱顶部外观一览，采用了喷砂氧化的铝质面网+磨砂质感机身，观感时尚简约精致。机身边缘通过弧线过渡，有效提升握持体验。

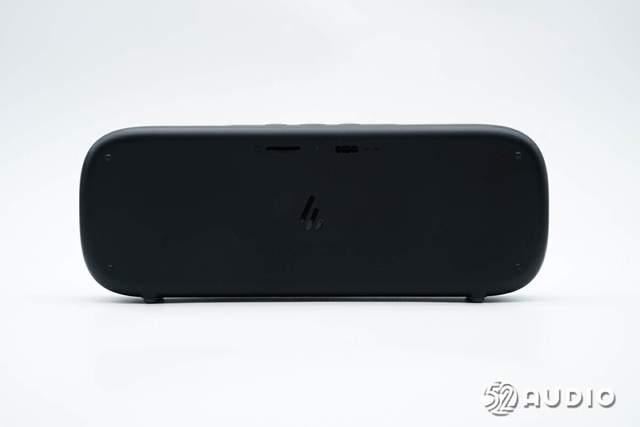

机身背面设计亮面品牌LOGO，设置TF卡槽和USB-C充电接口。

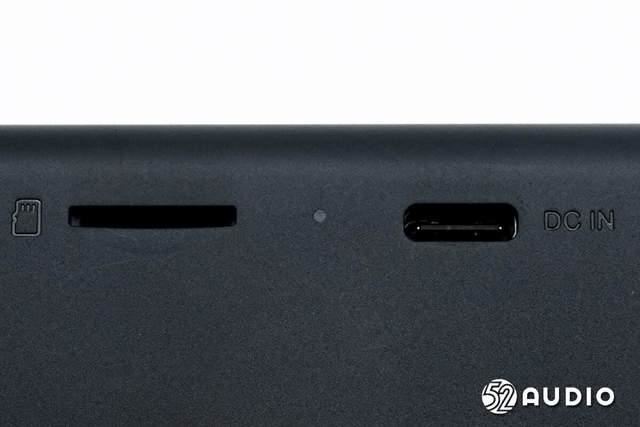

TF卡槽、USB-C充电接口和充电指示灯特写。
机身顶部设置功能按键、指示灯和麦克风开孔。
上一页12 3 4 5 6 下一页 阅读全文
音箱指示灯特写，通过不同颜色和闪烁反馈工作状态。

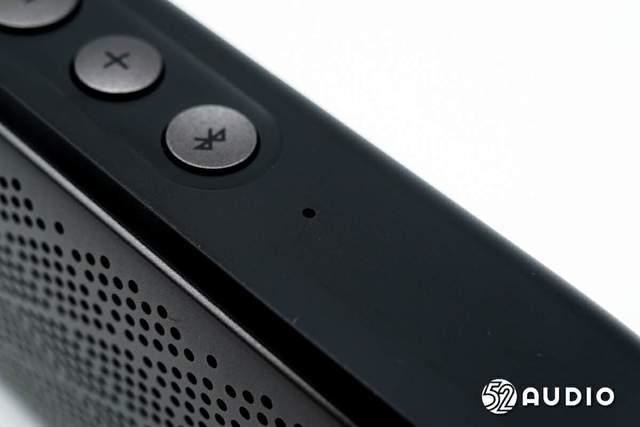

麦克风拾音孔特写。

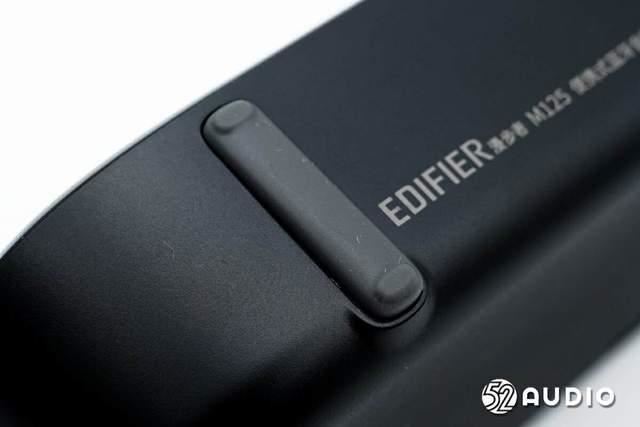

机身底部设计防滑脚垫，印有产品参数信息，和包装盒上一致。
音箱防滑脚垫特写。

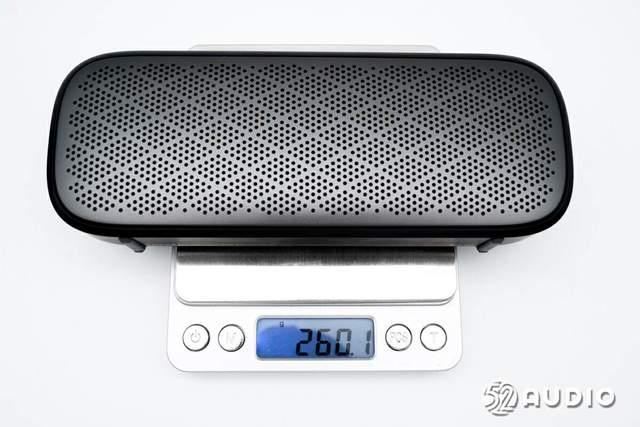

经我们实测，EDIFIER漫步者M125便携式蓝牙音箱重量约为260g。
我们采用CHARGERLAB POWER-Z KM003C对EDIFIER漫步者M125便携式蓝牙音箱进行充电测试，输入功率约为4.49W。
拆解
通过开箱，我们详细了解了漫步者M125便携式蓝牙音箱的小巧便携外观设计，下面进入拆解部分，看看内部结构配置信息~
取掉金属面网。

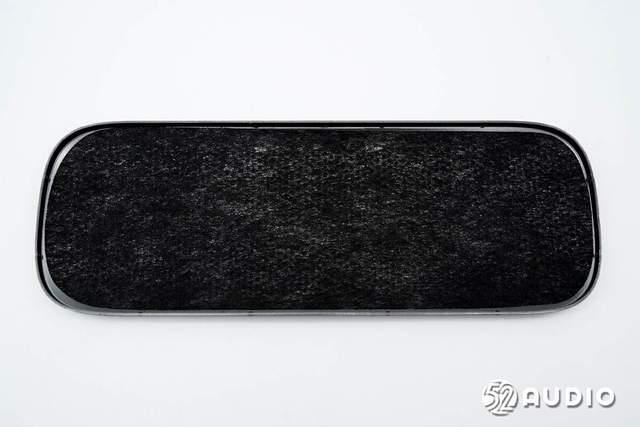

金属面网内侧覆盖防尘棉防护。

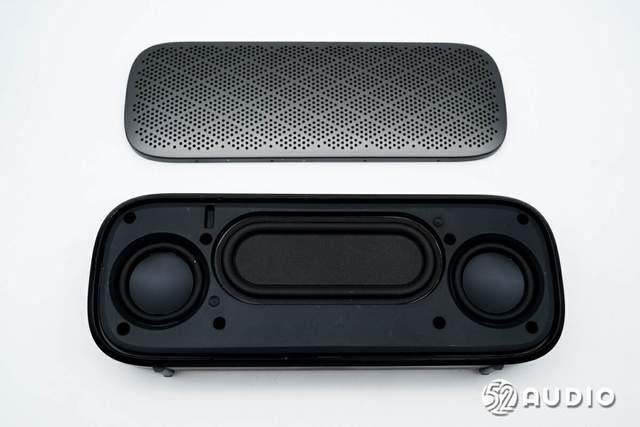

音腔盖板结构一览，可以看到两颗全频喇叭+低频辐射器的组合。
卸掉螺丝，取掉音箱外壳。

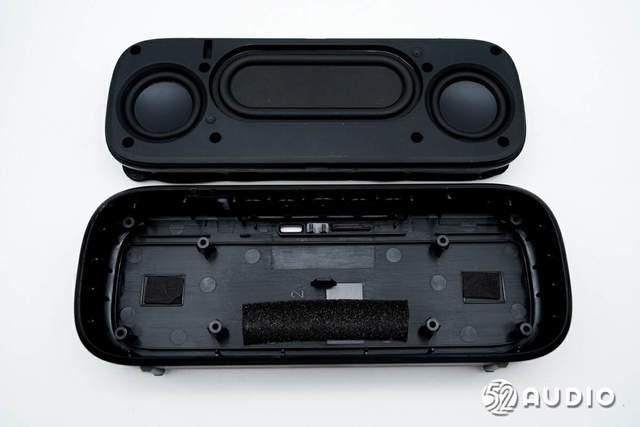

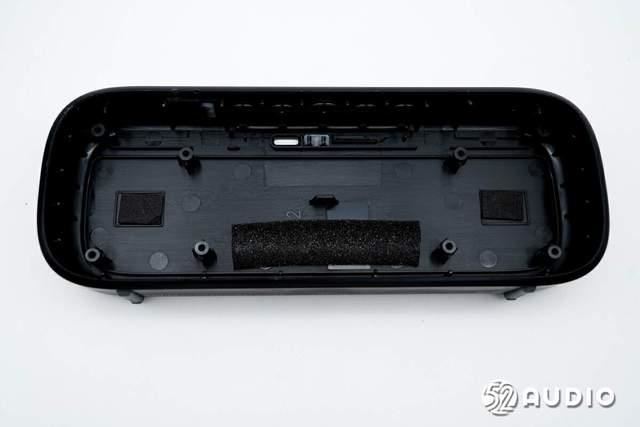

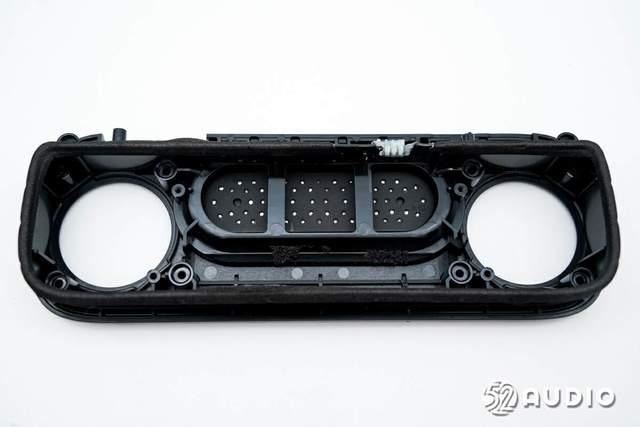

外壳内侧结构一览，对应两个全频喇叭和电池位置，设置有海绵垫缓冲。
上一页 1 23 4 5 6 下一页 阅读全文

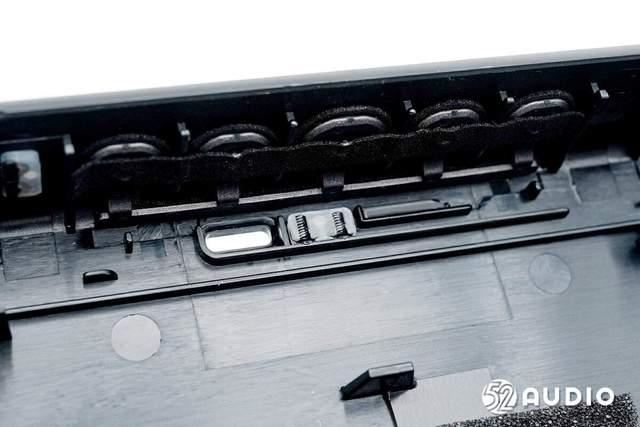

外壳内侧功能按键键帽及指示灯导光柱结构一览。

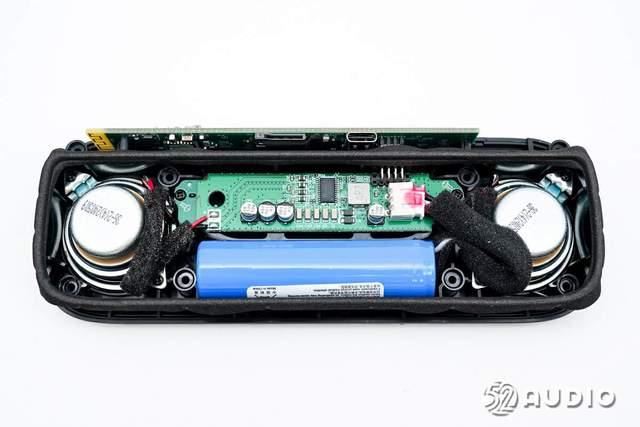

音腔内侧结构一览，除扬声器外，还设置有功放板和电池单元，导线通过泡棉包裹，防止共振产生杂音。
腔体壁上，通过螺丝固定主板单元。
卸掉螺丝，拔掉导线插座，取出腔体内部所有组件。
音腔底部结构一览，还剩下跑道型低频辐射器，用于提升低频量感。

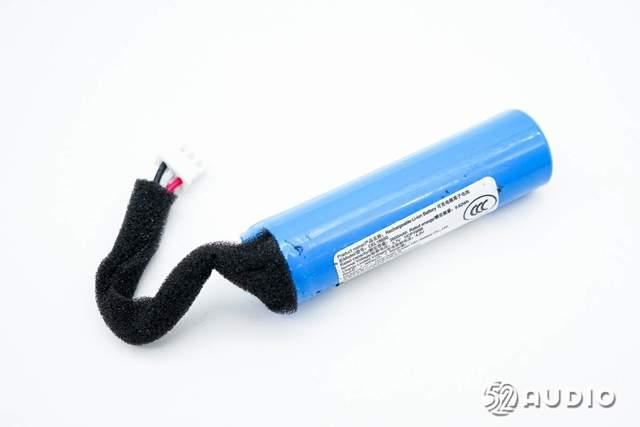

音箱内置18650圆柱形锂电池，导线通过插座连接功放板。

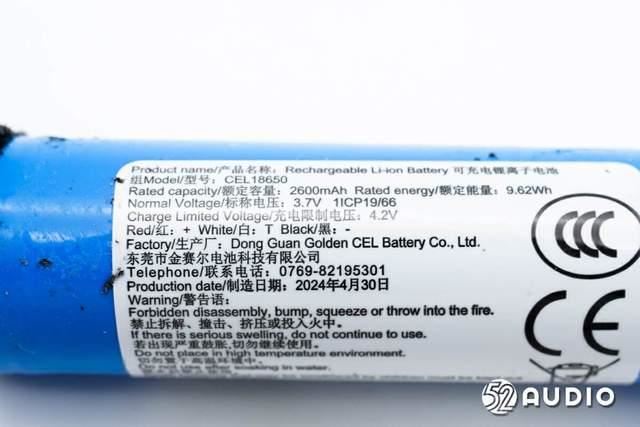

电池上标签信息一览，产品名称：可充电锂离子电池，型号：CEL18650，额定容量：2600mAh，额定能量：9.62Wh，标称电压：3.7V，充电限制电压：4.2V，来自东莞市金赛尔电池科技有限公司。

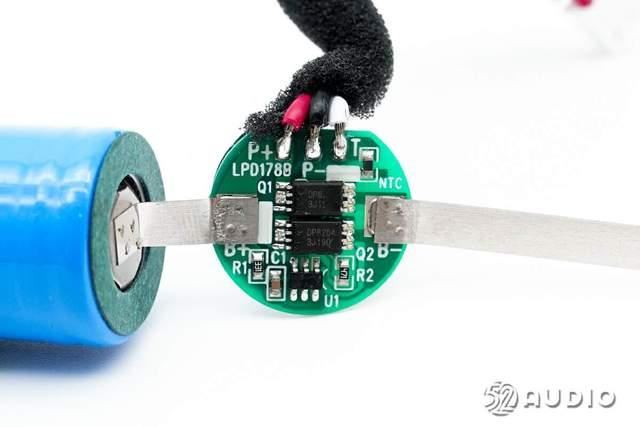

撕开蓝色塑胶绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
丝印Y1ZE的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
两颗DP8204的MOS管。

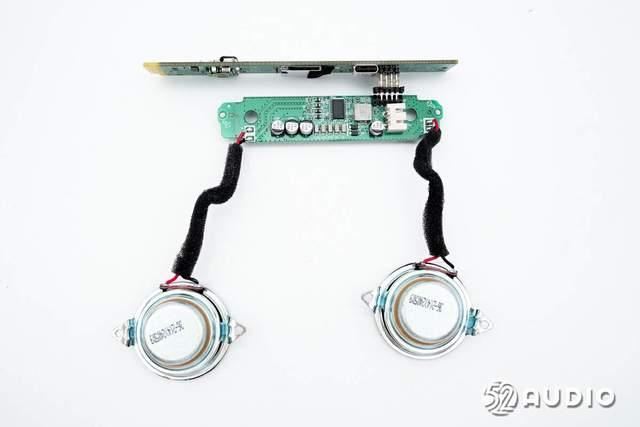

音箱主要电路一览，全频喇叭导线与功放板焊接，功放板通过连接器连接主板。
上一页 1 2 34 5 6 下一页 阅读全文

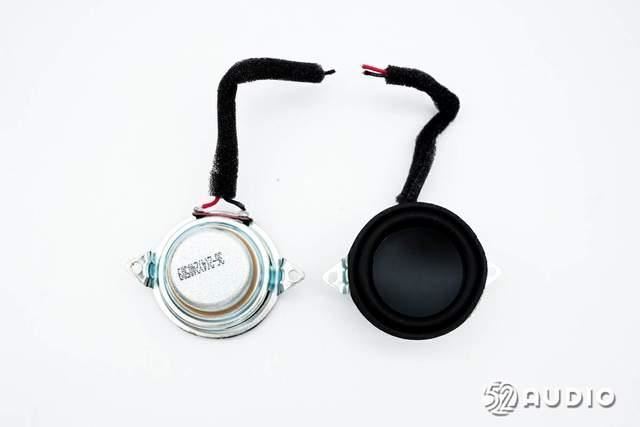

断开导线，音腔全频喇叭结构一览。

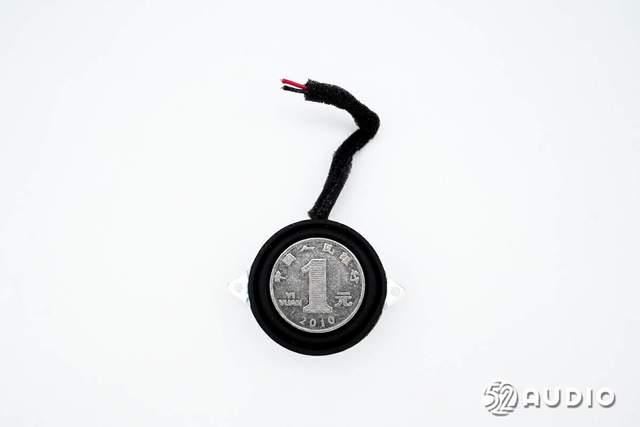

全频喇叭与一元硬币大小对比。
经我们实测，全频喇叭直径约为36mm。
分离功放板和主板。

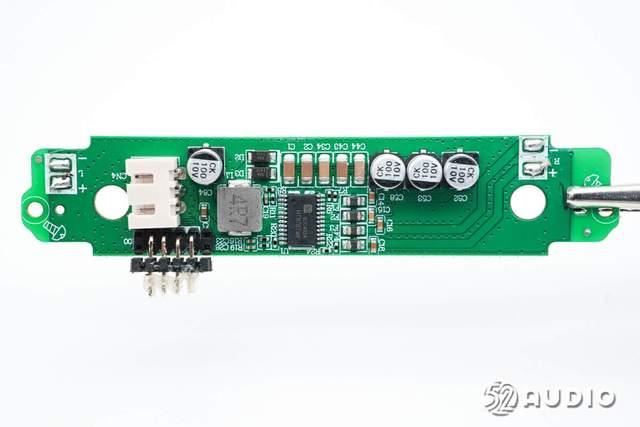

功放板正面电路一览。

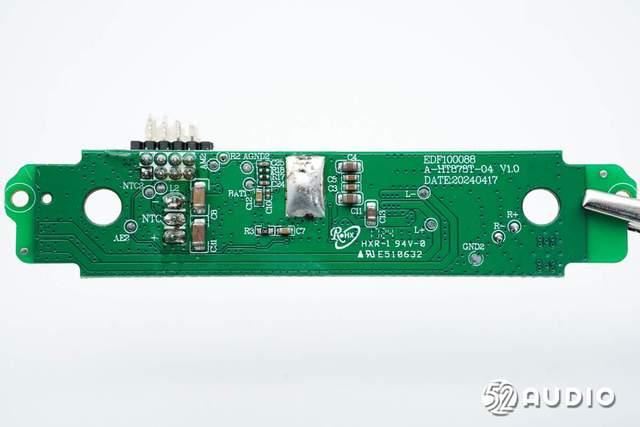

功放板背面电路一览。

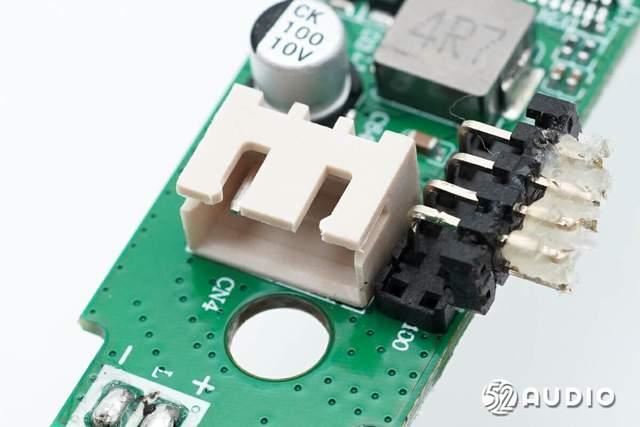

连接电池的导线插座特写。

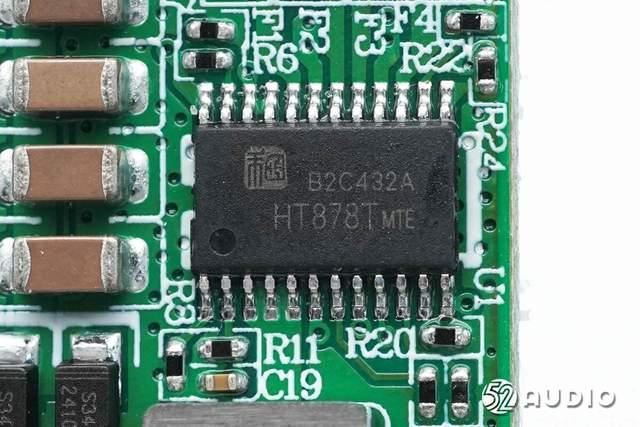

Heroic禾润HT878T立体声音频功放，是一款内置自适应升压的立体声D类音频功率放大器，由锂电池供电升压至VPOUT=8.3V时，THD+N=1%、1kHz信号条件下，能连续输出2×6.8W功率（4Ω负载）；另外，其还支持AB类模式。
HT878T内置G类升压，可任意设置最大升压值，以满足不同的输出功率需求。该升压在小音乐信号时不升压，仅当功率较大时工作。其可大幅提高系统效率，延长电池续航时间。
Heroic禾润HT878T详细资料图。
三颗100μF 10V耐压滤波电容特写。
上一页 1 2 3 45 6 下一页 阅读全文

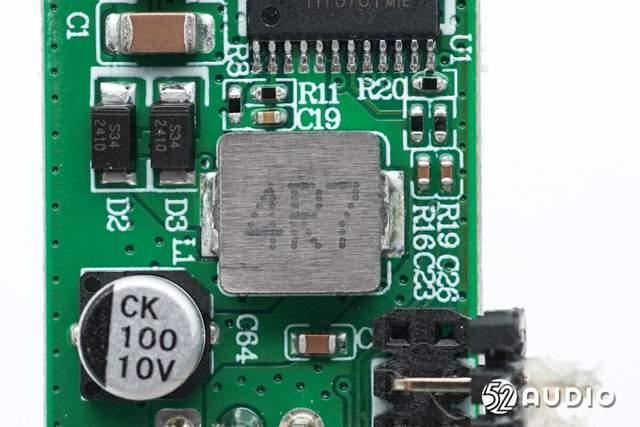

4.7μH功率电感特写。

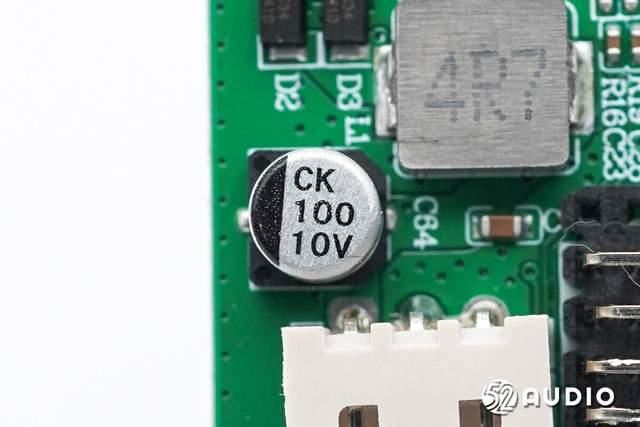

另外一颗100μF 10V耐压滤波电容。
两颗丝印S34的肖特基二极管。
音箱主板一侧电路一览。
音箱主板另外一侧电路一览。

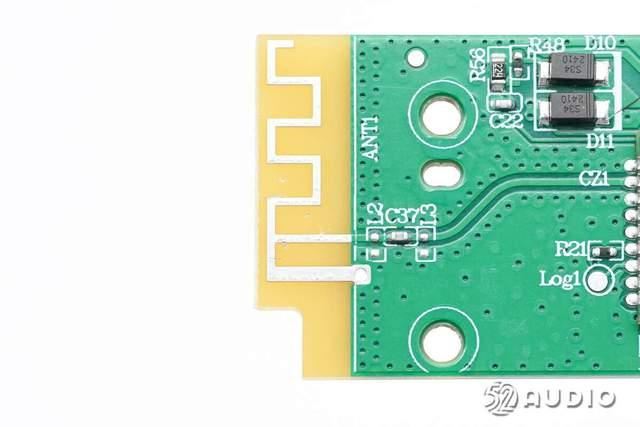

板载蓝牙天线特写。
主板上蓝牙模块采用了邮票板设计，搭载了丝印“BP22362-56C6”的JL杰理蓝牙音频SoC，用于无线连接和音频数据处理。
24.000MHz的晶振特写，为蓝牙芯片提供时钟。

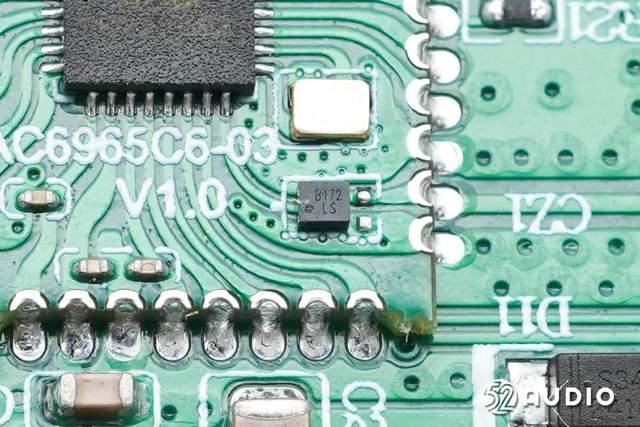

丝印B172的IC。

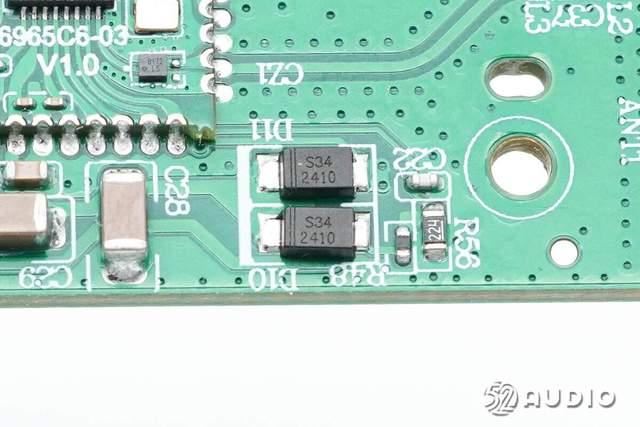

两颗丝印S34的肖特基二极管特写。

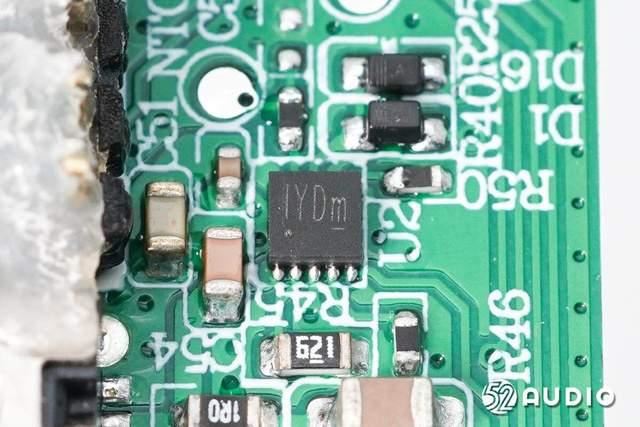

丝印IYDm的IC。
上一页 1 2 3 4 56 下一页 阅读全文

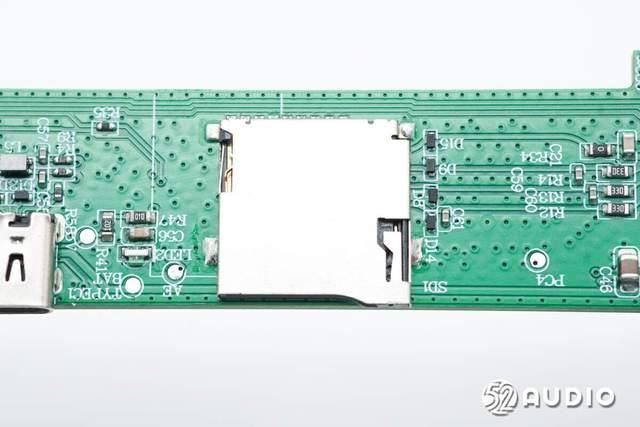

TF卡母座特写。

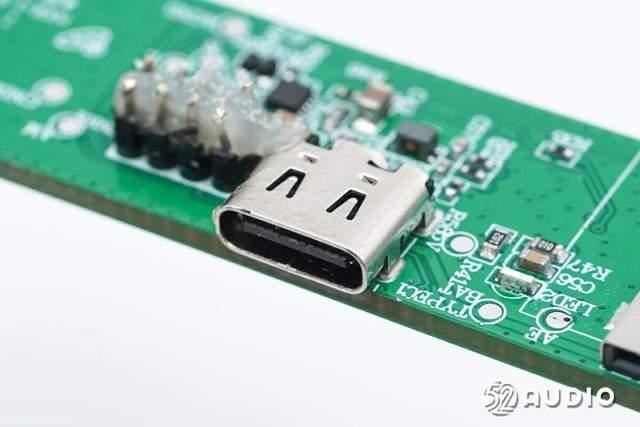

Type-C充电母座特写，右侧一颗LED指示灯。
用于反馈蓝牙配对状态的LED指示灯特写。

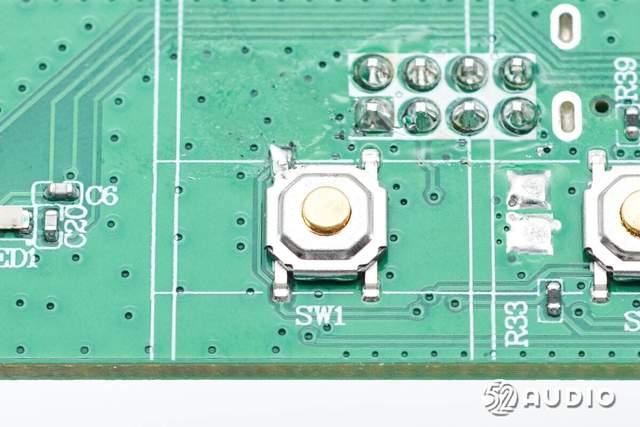

电源按键特写，贴片焊接，其他几个采用了相同规格。

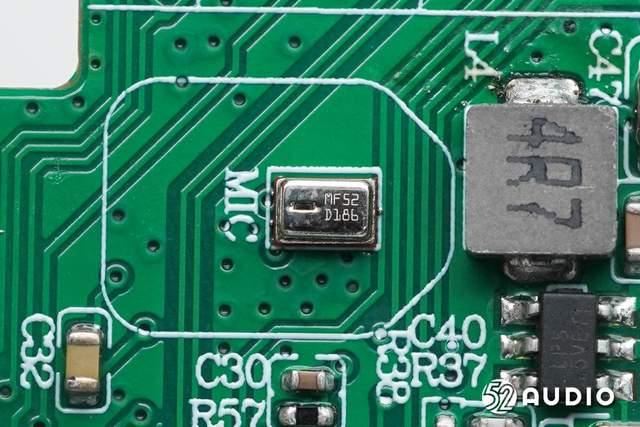

镭雕MF52 D186的MEMS麦克风特写，用于语音通话功能拾音。

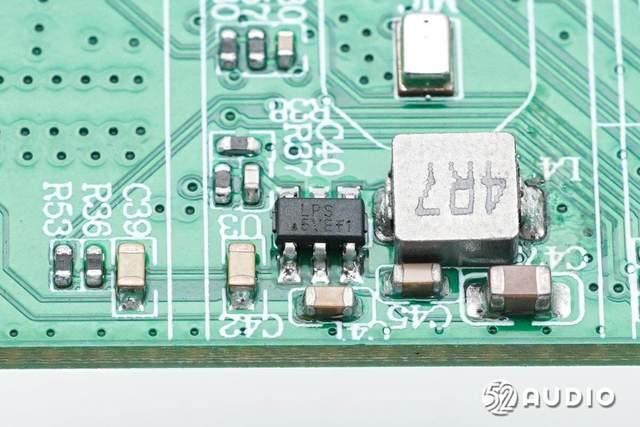

丝印“LPS 5VEf1”的LPS微源半导体LP6252同步升压芯片，采用SOT23-6封装，LP6252的开关频率为1MHZ，可以使用2.2uH的小体积电感，具有内部补偿功能，从而减少了外部元件的数量；支持高达1A的输出电流；在使能拉低模式下，输出与输入完全断开连接，输出电压为零，从而能够降低功耗，以及满足客户的一些其他设计要求。
据我们拆解了解到，目前已有小米、QQ音乐、小天才、森海塞尔、罗技、QCY、TOZO、JLab、网易有道、ikko、KEF、声阔、荣耀、Redmi、realme、MEIZU、红魔、雷蛇、FIIL、1MORE、JBL、Bowers & Wilkins、酷睿视、Barbetsound、SUUNTO、Monster、七彩虹、Nothing、斯莫格、PHILIPS、RODE、重力星球、Haylou、如布、ELEVOC、HHOGene、黑鲨、SoundPeats、花再、OPPO、华为、联想、索尼、诺基亚、摩托罗拉、漫步者、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。
4R7合金功率电感特写。

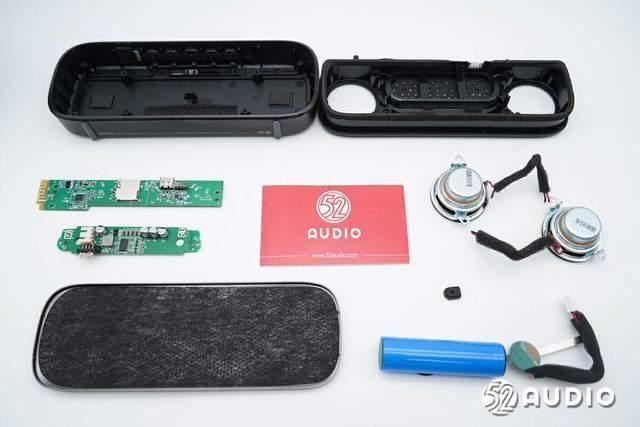

EDIFIER漫步者M125便携式蓝牙音箱拆解全家福。
总结
漫步者M125便携式蓝牙音箱外观设计小巧便携，机身边缘过渡无菱角，手持也非常舒适，铝质出音孔面网，提供了出色的质感。内部配置上，搭载了36mm全频喇叭，采用Heroic禾润HT878T立体声音频功放驱动，搭配跑道型大尺寸低频辐射器，小身体迸发强劲能量。
音箱内置18650圆柱型锂电池，容量2600mAh，配备有电路保护板负责充放电保护；主板上，搭载了MEMS麦克风拾音，采用了LPS微源半导体LP6252同步升压芯片等。
