TL-R5010PE-AC v2.0的外包装：（以下简称R5010PE v2.0了）
R5010PE v2.0的机身和配件：
TP-LINK的电源，输出规格是53.5发/2.4A，整机最大PoE输出功率为105W。实测空口时的待机功率为6.9W，插2个2.5G网口时的功率为8.2W，插8个2.5G网口时的功率为13.2W。
机身正面有易展实体键：
背面接口：
一共10个网口，最高速率均是2.5Gbps，最左边两个可以做WAN口：
侧面透气孔：
机身底部：(拆机前我贴了四个脚垫)
标签信息：
Ver:2.0， 就是指硬件版本v2.0。（有不少朋友问怎么查看版本号的）
拆开外壳：
跟v1.1版本一样的散热风扇设计 ：
上一页12 3 下一页 阅读全文
拿下主板并翻转背面：
主板背面有一颗闪存芯片，型号是EN25QH256A-104YIP，容量32MB：
回到主板正面来，拆下散热器。（焊锡固定的，难拆）
各芯片上面都有导热硅脂垫片：
跟旧版的V1.0和V1.1有明显的不同：没有10颗2.5G PHY密密麻麻地排列在网口边上。这台V2.0版本的机器，只用上2颗2.5G PHY芯片（下图右边，即两个WAN 口）：
旧版用了八口万兆交换芯片RTL9303，所以要接八颗2.5G PHY才能有2.5G 网口。我一直认为RTL9303用在2.5G产品上是大材小用了。没办法，在R5010PE初代产品上市的时候，还没有集成2.5G PHY的交换芯片和多口2.5G PHY芯片。
没错，R5010PE-AC V2.0把RTL9303用了现时流行的8+1交换机芯片方案：RTL8373+RTL8224：
RTL8373是2.5G交换芯片，集成四个2.5G PHY。
RTL8224是多口2.5G PHY芯片，集成四个2.5G PHY。它与RTL8373之间的连接带宽是10Gbps。
CPU方面，也有点差别，R5010PE v2.0用的是EN7562CT ，而V1.0和V2.0用的都是EN7562DT。C比D少了一个NPU核。其它一样，都是A53架构，双核 1GHz。
上一页 1 23 下一页 阅读全文
CUP旁边的内存芯片，型号是M15T4G16256A，DDR3容量512MB：

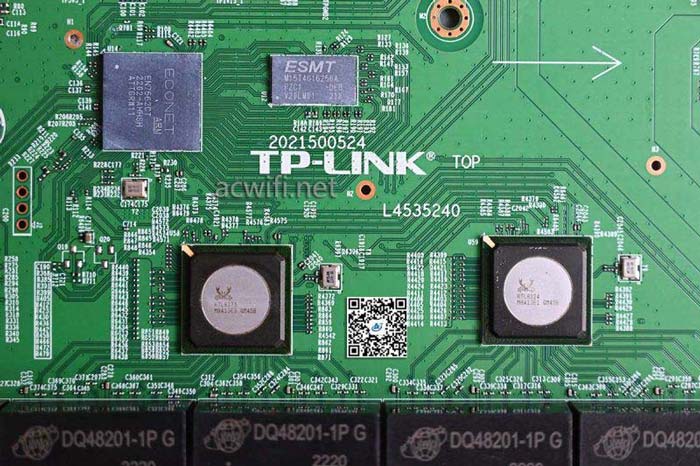

以上四颗芯片的位置关系如下图：
两颗2.5G PHY就是最常见的RTL8221B:
两颗PoE控制芯片：XS2184。
“XS2184 是一个四通道、供电设备（ PSE ）电源控制 器，内建 N 通道 MOSFET ，设计用于 IEEE ® 802.3at/af 兼容 PSE 。器件提供用电设备（ PD ）侦测、分级、限流 以及负载断开检测。器件支持自动工作和软件编程。器 件还支持最新二事件分级。采用单电源供电，能够为单 个端口提供高达 30W 的功率，并为传统的 PD 设计提供 大电容检测。”
风扇接口电路：
是不是没有调速IC呢？ 最新版本也没有风扇调功能，所以风扇一直是高速运转，噪声是明显的。
好了，拆完。
R5010PE V2.0的所有芯片型号汇总如下图：
在官网下载最新版本固件文件 ：r5010peacv2_cn_1_0_0_up_boot(230723)_2023-07-23_16.43.47.bin，然后直接在后台升级。如果固件不在升级列表之内的话，那么你在TP的官网找在线客服，会发给你中间固件刷入，之后再刷入最新固件即可。
最新固件版本号是这个：1.0.5 Build 240711 Rel.72637n 这个固件支持Wi-Fi 7 ap的属性设置。包括802.11be和MLO。
有易展按键，实测只把一台7DR7250用网线连接两者，再各自按一下各方身上的易展按键，大约15秒左右自动组网成功。（按键之后会闪红灯，直到绿灯常灯就组网成功了）
这样易展组网之后，家用的Wi-Fi 7或部分Wi-Fi 6 无线路由器就可以支持弱信号限制和弱信号踢除
“弱信号限制：设置AP接受新客户端接入的最小信号强度值，可以设置（-95～0）内的值，单位为dBm，建议最大值不超过-40。如果试图连接到AP的客户端与AP之间由于障碍物、距离远等原因导致相对于AP的信号强度低于阈值，那么将被AP拒绝接入。”
“弱信号踢除: 设置AP踢除已连接客户端的最小信号强度值，可以设置（-95～0）内的值，单位为dBm，建议最大值不超过-40。如果已连接客户端由于移动或与AP之间出现障碍物导致相对于AP的信号强度低于阈值，那么将被AP直接踢除。”
如果只接入家用的无线路由器，是开不了MLO功能 ，必须要接入一个无线AP加入去才可能开启MLO。我不确定这样做之后，无线路由器的MLO是否生效。
还有一个奇怪点，这台R51010PE v2.0开启不了802.11r，虽然802.11r越来越没有用。。。能开启之后，再返回看是灰色的。
我是不建议开启没什么用的802.11r这个选项的。反正我觉得它没L用。默认要有802.11k和802.11v就行。你开启r也没问题，有问题再关闭它。
简单测一3号至10号LAN口之间的背板带宽是不是20Gbps。 实测结果：是的。
简单总结一下：
这台R5010PE V2.0的硬件芯片已经跟R5010PE-EN是一模一样的。但价格相差巨大。旧版的V1.1在物料成本上肯定是高于这台V2.0的。RTL9303+10粒2.5G PHY比RTL8373+RTL8224+2颗2.5G PHY贵。V2.0卖1500多，的确是不太值得，所以我之前在拆R5010PE-EN时就觉得不如自己配个二手54V电源，一共不到900元，性价比肯定比这台高。
由由R5100PE v2.0把RTL9303和八颗2.5G PHY换走了，所以整机的发热量低了许多，在风扇持续运行的情况，摸金属机身外壳没温度呀。。。从主观感受V2.0就是凉快了许多。还有，如果要接Wi-Fi 7 AP，一定要去官网下载新版本固件更新。
好了。根据自身需求选择吧！
