作为国内智能音箱的三大主流品牌之一，小度旗下拥有着丰富的产品类型，能够很好的满足消费者的个性化需求。近期，小度再次推出了一款入门级的产品——小度Sound智能音箱，提供灵动版和标准版两个版本，区别在于前者搭载了点阵屏，支持智能时钟和丰富的趣味表情显示，提供更直观的交互反馈。
Xiaodu小度Sound灵动版智能音箱采用了简约潮流的的几何外观设计，搭载2英寸5W双磁铁全频喇叭，具有350CC音腔容积，搭配专业EQ调校，提供出色的音质效果；搭载小度智能语音助手，支持全语音操控，一句话即可播放音频、查天气、控制智能家电；还接入了百度搜索，支持百科问答；自带儿童模式，过滤不良信息。下面就来看看这款产品的详细拆解报告吧~
一、Xiaodu小度Sound灵动版智能音箱开箱

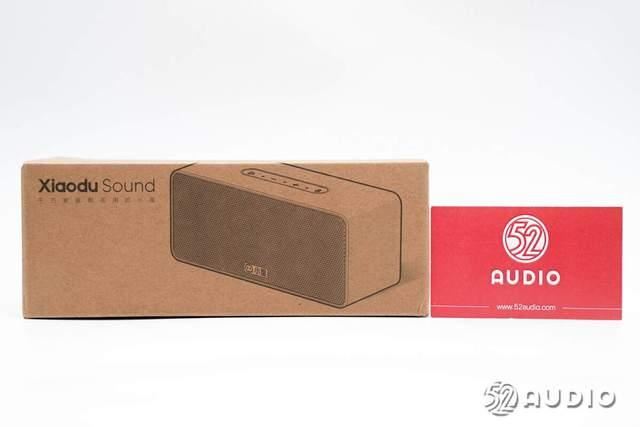

小度Sound灵动版智能音箱包装盒采用了环保的原木盒，简约设计，正面展示有产品名称和简笔外观图。

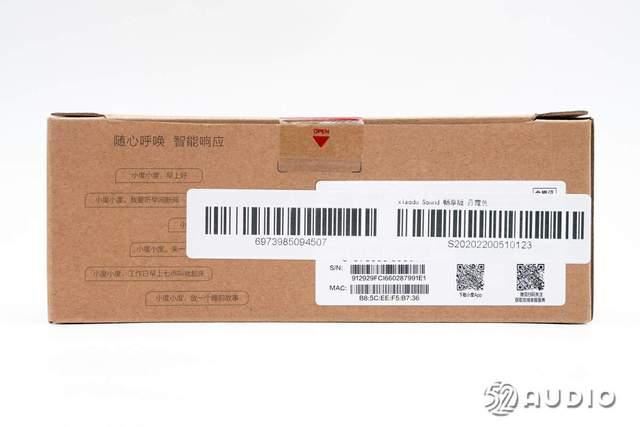

包装盒背面介绍了小度小度智能语音助手的部分语音指令，贴有出厂标签。产品名Xiaodu Sound畅享版，是在灵动版的基础上，赠送2年音乐会员（QQ音乐、酷狗、酷我三选一），丹霞色配色。
包装盒侧边介绍了百度碳中和「绿色伙伴计划」，小度包装含80%以上消费后再生纸，可100%重复循环利用。
包装盒内部物品有音箱、充电线和产品使用手册。

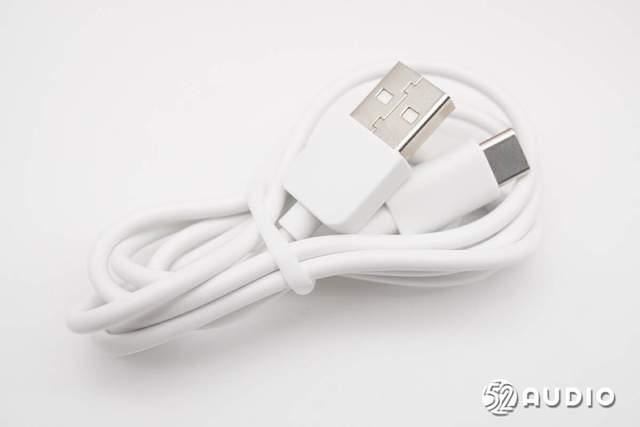

音箱标配较长的电源线，采用了USB-A to Type-C接口。
小度Sound灵动版智能音箱外观采用了几何方形设计，白色机身搭配橘红色精致金属面网，外观简约时尚，能够搭配很好的融入家居环境。
机身正面中心位置，设置有LED点阵屏，支持智能时钟显示和趣味表情互动。下方设计小度铭牌。
LED点阵屏智能时钟显示效果一览。
机身背部设计橘红色线条装饰，设置Type-C电源输入接口，贴有注意事项标签，请选用获得CCC认证的电源适配器（输出规格为直流电压5V，电流2A或以上），且用附件中的充电线为音箱供电，以免造成音箱损坏，无法正常工作等异常。
机身顶部设置有暂停/播放、音量控制和禁用/开启麦克风的触摸按键，三个开孔中间为指示灯，两侧是麦克风拾音孔。
上一页12 3 4 5 6 7 下一页 阅读全文

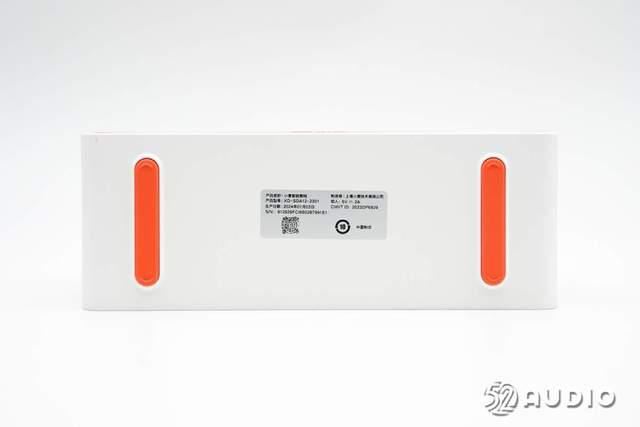

机身底部设计有防滑脚垫，贴有产品标签。产品名称：小度智能音箱，制造商：上海小度技术有限公司，产品型号：XD-SDA12-2301，输入：5V-2A，中国制造。
机身侧边外观一览，上下两侧弧线过渡。

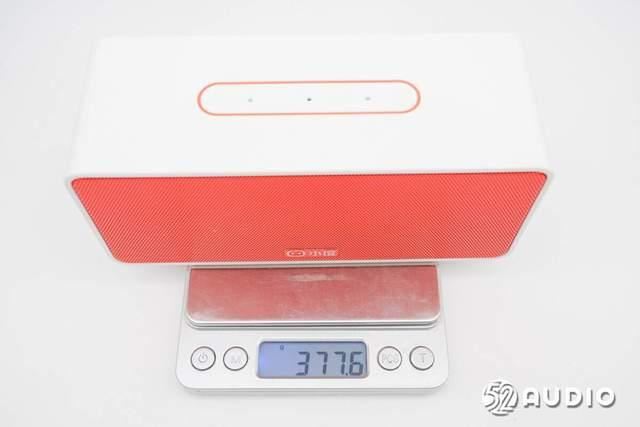

经我们实测，小度Sound灵动版智能音箱重量约为377.6g。
二、Xiaodu小度Sound灵动版智能音箱拆解
进入拆解部分，取掉机身底部的防滑垫，下方隐藏有固定螺丝。

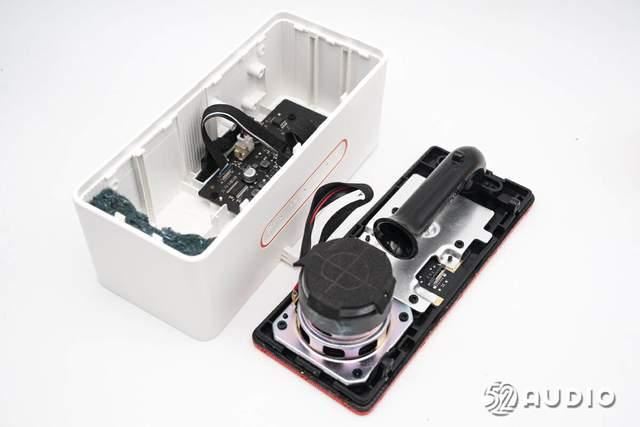

卸掉螺丝，打开腔体。
金属面网盖板内侧结构一览，通过螺丝和金属板固定扬声器和点阵屏小板。
卸掉螺丝，取出扬声器。

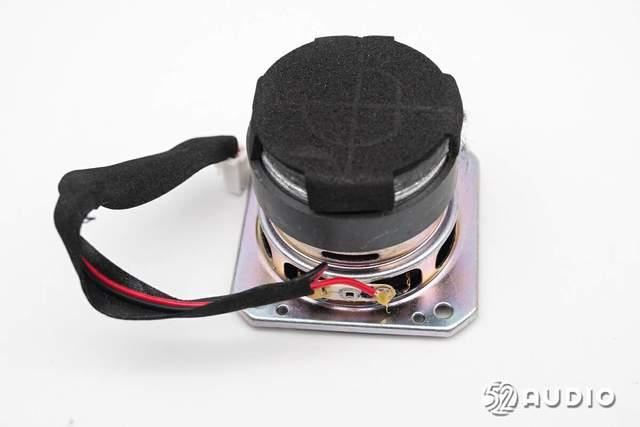

音箱搭载的扬声器，背部设置海绵垫缓冲，导线通过海绵包裹，防止共振产生杂音。据官方介绍，采用了2英寸5W双磁铁全频单元，具有更广的频响范围，更好地还原音乐。

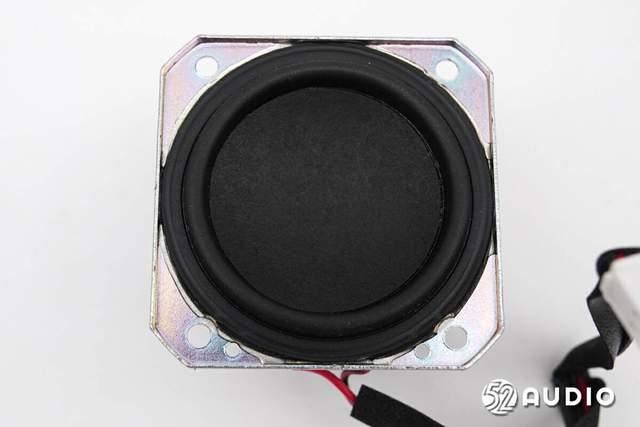

全频喇叭正面振膜特写。
全频喇叭背面T铁特写，阻抗：6Ω。
上一页 1 23 4 5 6 7 下一页 阅读全文

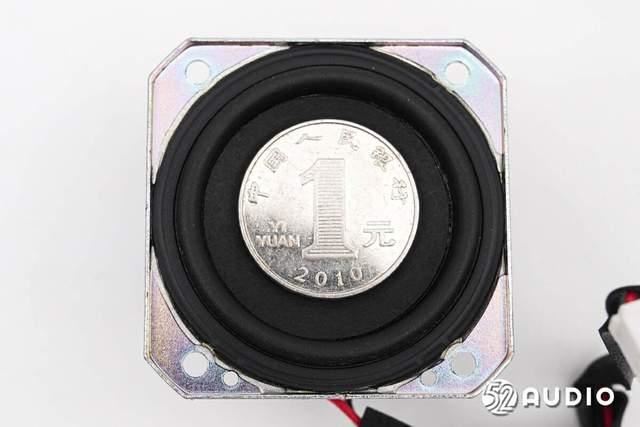

全频喇叭与一元硬币大小对比。
经我们实测，全频喇叭直径约为49.40mm。
前倒相管声学结构一览，用于增强低频量感，带来更饱满强劲的低音效果。
卸掉螺丝，取掉前倒相管声学结构。
点阵屏小板背部通过金属板固定，同时起到了散热的作用。
卸掉螺丝，取掉点阵屏小板结构。
面板内侧结构一览。两侧圆形出音孔设置有调音棉，同时起到防尘作用；中间设置LED点阵定格栅，避免光互相干扰。
分离小板和金属板，小板内侧LED驱动器上设置有导热垫，增强散热。
取掉导热垫，点阵屏小板一侧电路一览。
点阵屏小板另外一侧电路一览，中间设置有5x17颗LED灯珠，为智能时钟和趣味互动表情提供光源。
上一页 1 2 34 5 6 7 下一页 阅读全文
丝印TL7D AAD0的LED驱动器特写。
点阵屏小板连接主板的FPC连接器特写。

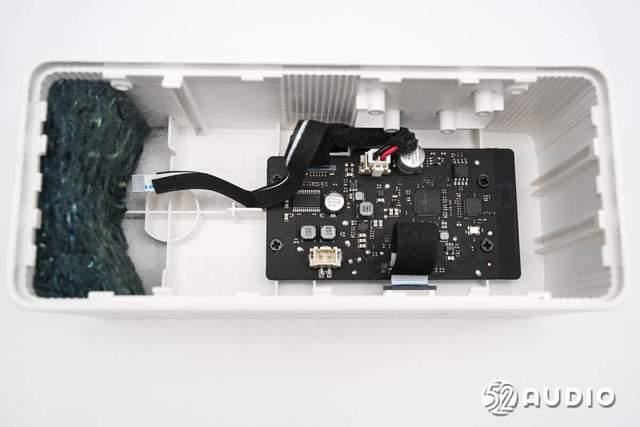

音箱腔体内部结构一览，主板通过螺丝固定，通过导线连接电源输入接口，通过排线连接麦克风小板。

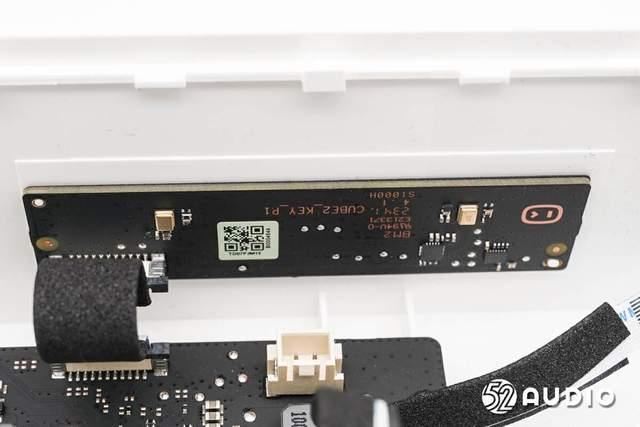

腔体顶部设置麦克风小板，与主板通过排线和连接器连接。
挑开连接器，取掉排线，取出麦克风小板。

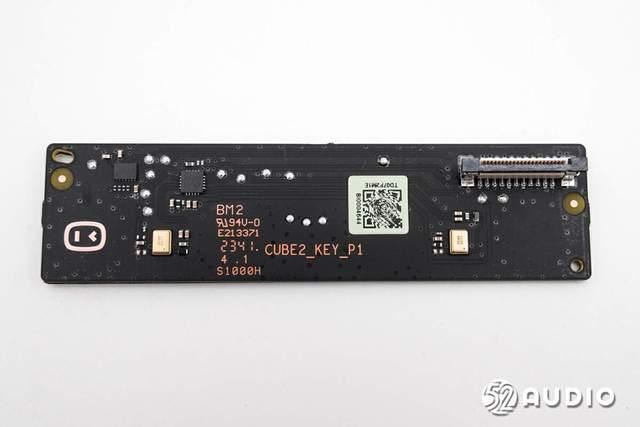

小板一侧电路一览。
小板另外一侧电路一览。

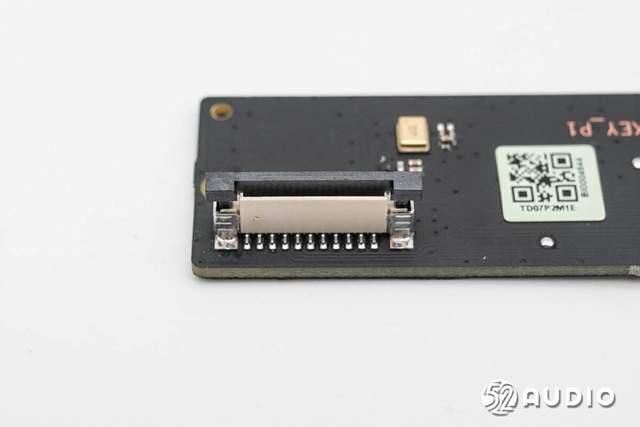

连接主板排线的FPC连接器特写。

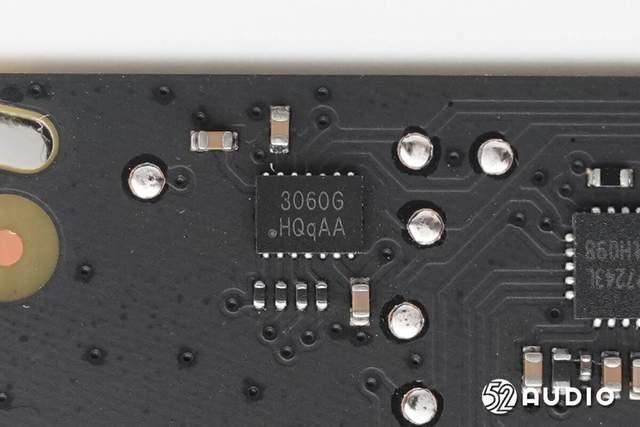

丝印3060G的IC。
Everest顺芯ES7243L高性能立体声音频模数转换器，其拥有102dB信噪比，-85分贝THD+N，24位，8至200kHz采样频率，I2S/PCM主或从串行数据端口；支持TDM，256/384Fs、USB 12/24 MHz和其他非标准音频系统时钟，低功耗待机模式等。
上一页 1 2 3 45 6 7 下一页 阅读全文

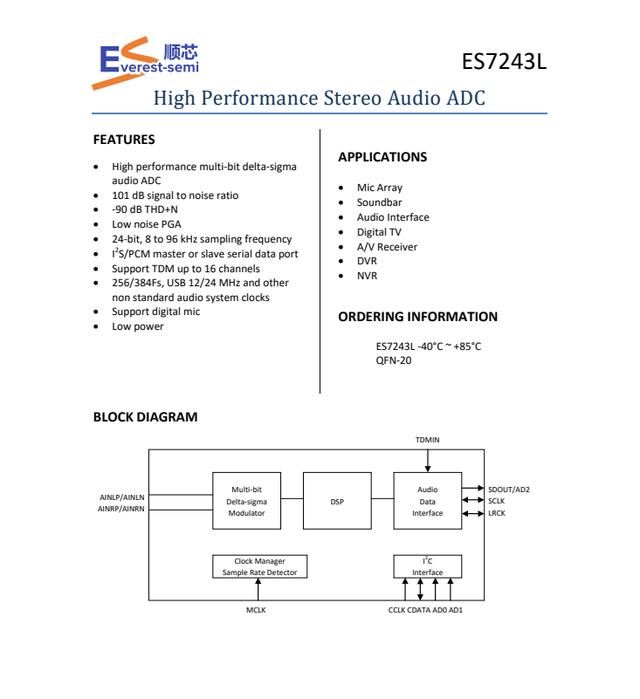

Everest顺芯ES7243L详细资料图。
镭雕3048 3371的MEMS麦克风特写，用于语音助手、语音通话等功能拾音。
另外一颗镭雕3048 3371的MEMS麦克风，两颗麦克风组成拾音阵列，实现更加精准的拾音效果。
拔掉插座，取出主板单元。
音箱主板一侧电路一览。
主板另外一侧电路一览。

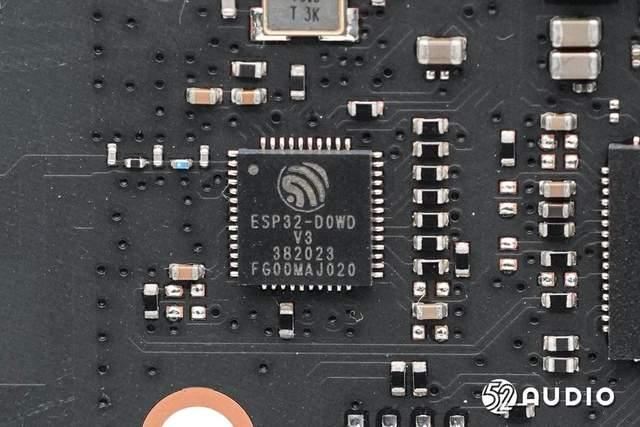

ESPRESSIF乐鑫ESP32-D0WD-V3是一款集成2.4 GHz Wi-Fi和蓝牙双模的单芯片方案，采用台积电 (TSMC) 超低功耗的40纳米工艺，具有超高的射频性能、稳定性、通用性和可靠性，以及超低的功耗，满足不同的功耗需求，适用于各种应用场景。
ESPRESSIF乐鑫ESP32-D0WD-V3详细资料图。

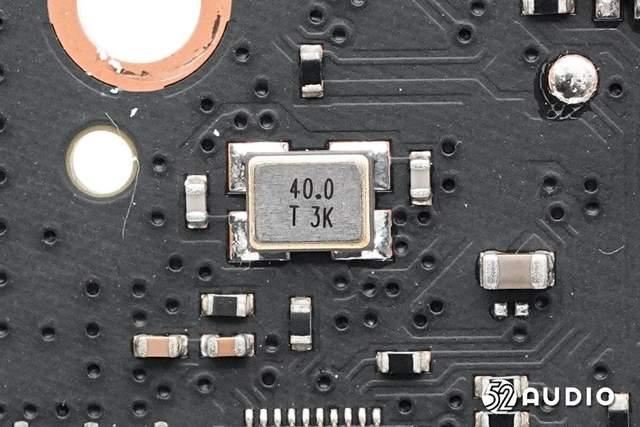

40.0MHz的晶振特写，为WiFi/蓝牙芯片提供时钟。
Baidu百度鸿鹄语音芯片DU2201，是百度专门针对远场语音交互研发的芯片。
上一页 1 2 3 4 56 7 下一页 阅读全文
24.576MHz的晶振特写。

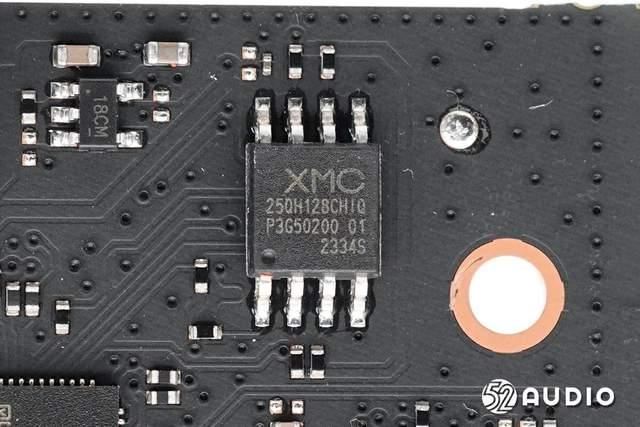

XMC武汉新芯XM25QH128C 3.0V串行NOR闪存。

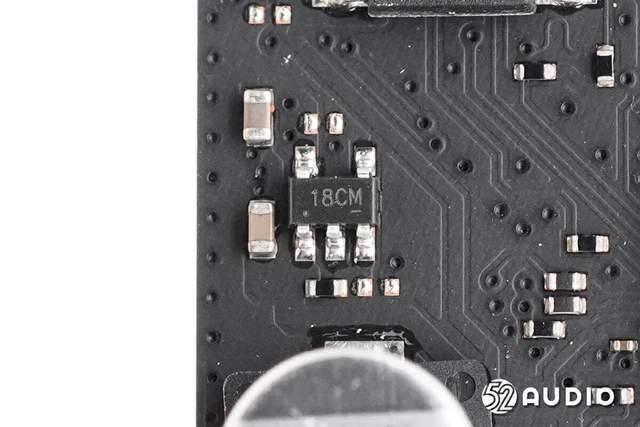

丝印18CM的降压IC。
220μF 25V耐压的电容器特写。
连接电源输入接口的导线插座特写。

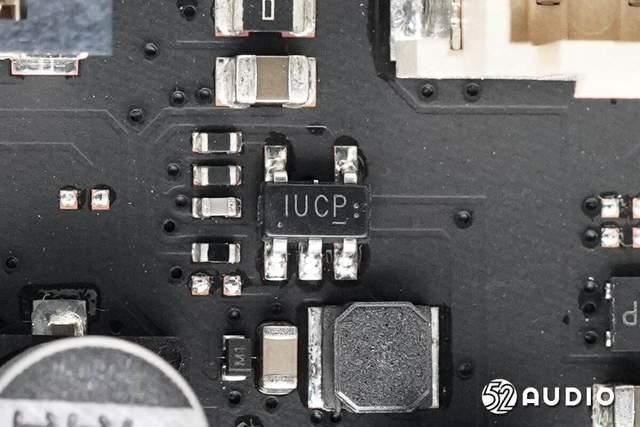

丝印IUCP的IC。
连接点阵屏小板排线的FPC连接器。
ACMESEMI至盛ACM8625P是一款高度集成、高效率的双通道数字输入D类音频功放。供电电压范围在4.5V-21V，数字电源是3.3V或者1.8V。在6Ω负载下，输出功率可以到2×33W，PBTL模式下4Ω单通道可以输出1×51W @1% THD+N.
音频功放外围滤波电容特写。
为数字音频放大器输出滤波的功率电感。
上一页 1 2 3 4 5 67 下一页 阅读全文

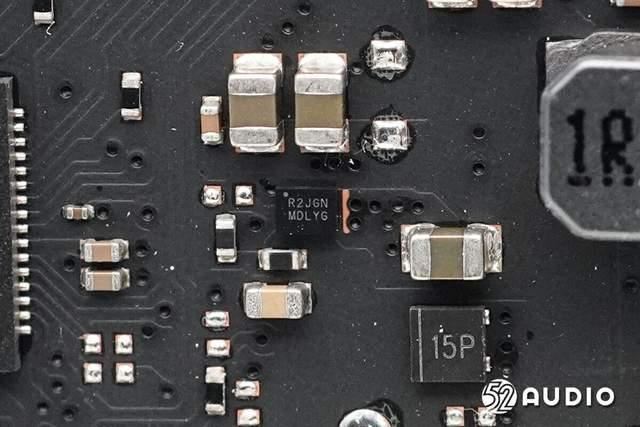

丝印R2JGN的IC。

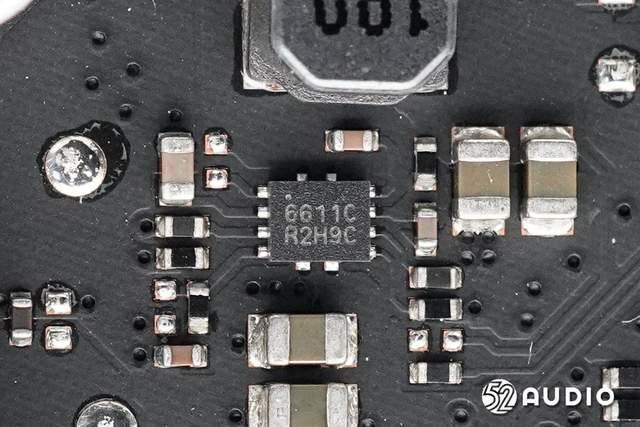

SGMICRO圣邦微SGM6611C升压IC，是一款全集成同步升压转换器，具有15mΩ主电源开关和27mΩ整流开关；具有2.7V至12V的宽输入电压范围，以支持由单节或两节锂离子/聚合物电池供电的应用；具有7A连续开关电流能力，能够提供高达12.6V的输出电压。

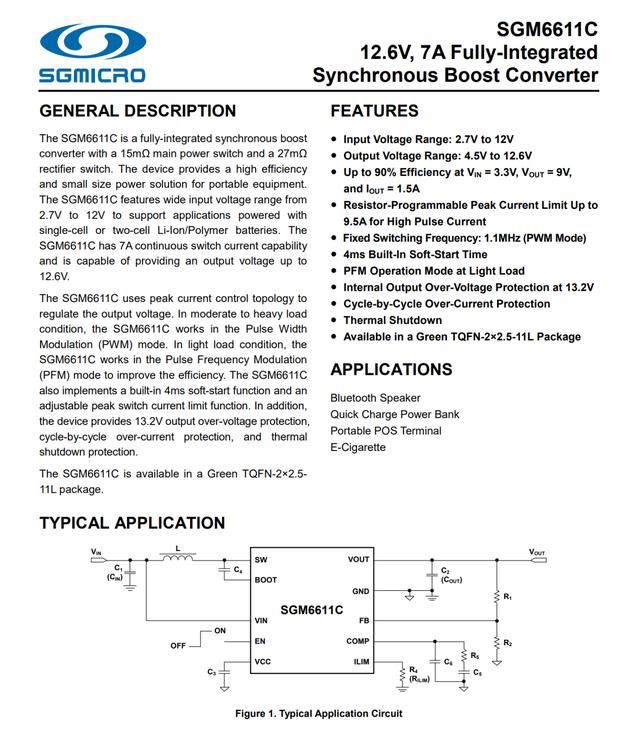

SGMICRO圣邦微SGM6611C详细资料图。
升压芯片外围电感特写。
连接全频喇叭的导线插座特写。
连接麦克风小板的FPC连接器特写。
丝印IUCP的IC。
电源输入接口结构一览，通过螺丝固定。

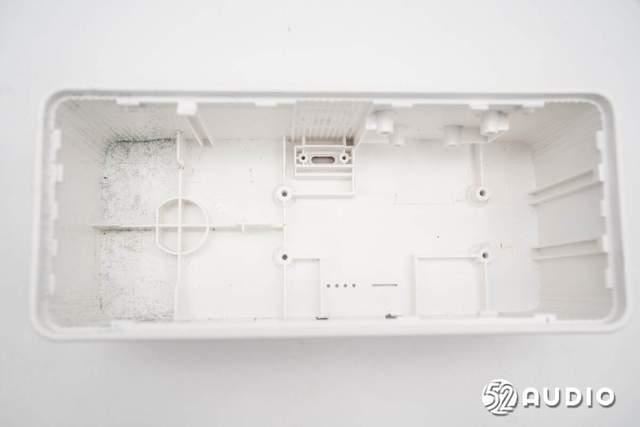

取出腔体内部所有组件，腔体内部结构一览。

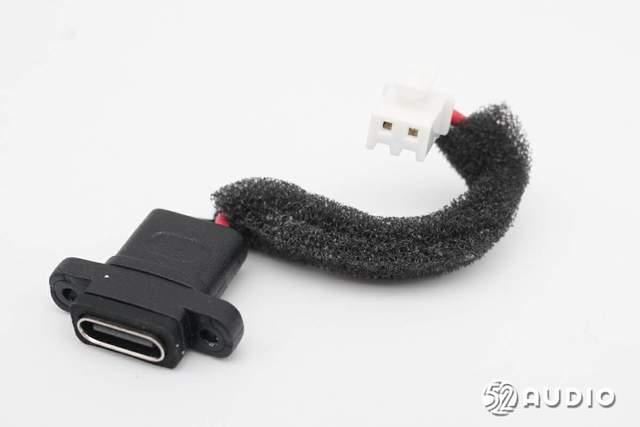

Type-C电源输入模组特写，导线通过插座连接主板，通过泡棉包裹，防止共振产生杂音。
Type-C电源输入接口特写，设置有橡胶圈密封，用于防尘防水。
Xiaodu小度Sound灵动版智能音箱拆解全家福。
三、总结
小度Sound灵动版智能音箱在外观方面，采用了极致简约的风格设计，几何方形机身，金属面网，拥有不错的质感；搭配橘红色的潮流配色，能够轻松融入各种家居环境。同时，智能时钟显示，可以替代时钟使用；趣味表情，则为产品增添了灵性。
内部主要配置方面，搭载了2英寸5W双磁铁全频单元，配备前倒相管声学结构提升低音效果。点阵屏小板搭载了5x17颗LED灯珠，为智能时钟和趣味互动表情提供光源；麦克风小板上，搭载了两颗MEMS麦克风拾音阵列，采用了Everest顺芯ES7243L高性能立体声音频模数转换器。
主板上，采用了ESPRESSIF乐鑫ESP32-D0WD-V3集成2.4 GHz Wi-Fi和蓝牙双模的单芯片方案，Baidu百度鸿鹄语音芯片DU2201，XMC武汉新芯XM25QH128C 3.0V串行NOR闪存，ACMESEMI至盛ACM8625P双通道数字输入D类音频功放，SGMICRO圣邦微SGM6611C升压IC等元器件。
