9月24日，华为在其秋季全场景新品发布会上推出了全新的华为路由 BE7系列，再次展示了华为在Wi-Fi技术领域的深厚积累。
多年来，华为深度参与Wi-Fi标准制定，在Wi-Fi技术领域持续突破，不断引领行业前进，Wi-Fi 7标准专利贡献更是位居全球第一。此次华为发布的全新高端Wi-Fi 7路由器，华为路由 BE7系列在代际、速率、功能等方面都进行了全面升级，给用户带来又快又稳的用网体验。
华为BE7的外包装如下：

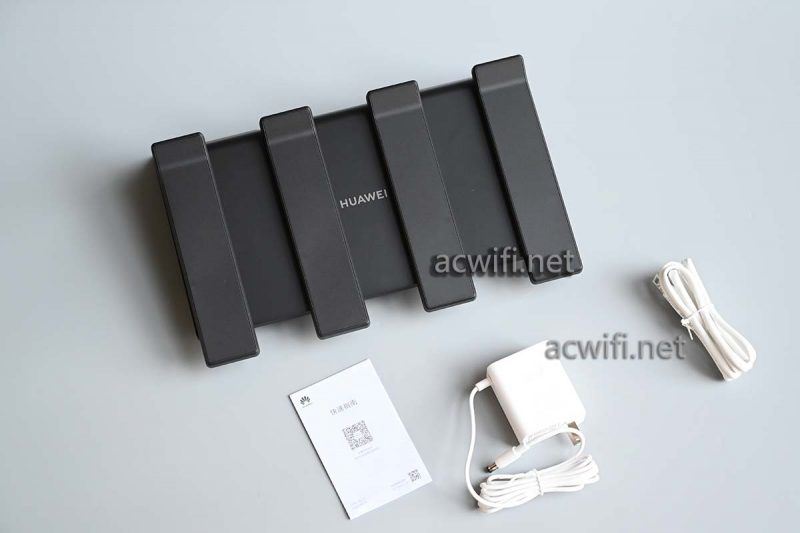

机身和配件：
天线就不拆了，都是FPC天线，跟华为BE7 Pro是一鬼样的。

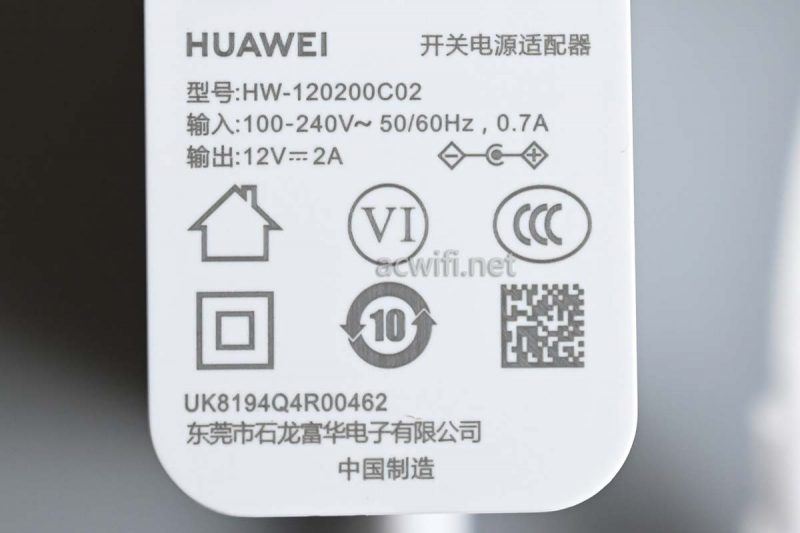

电源输出规格是12V/2A，跟BE7 pro用的一样。实测空口待机功率为6.9W，插两个2.5G网口联网时的功率为9.1W。功耗比BE7 Pro低1W左右。

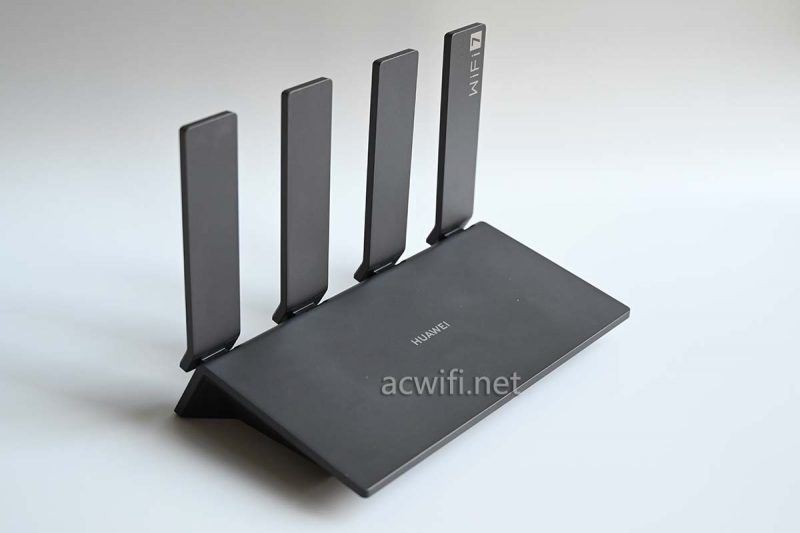

机身没什么特别，不细看了。
背面四个网口，靠近DC电源接口的是两个2.5G网口，右边两个是1G 口：

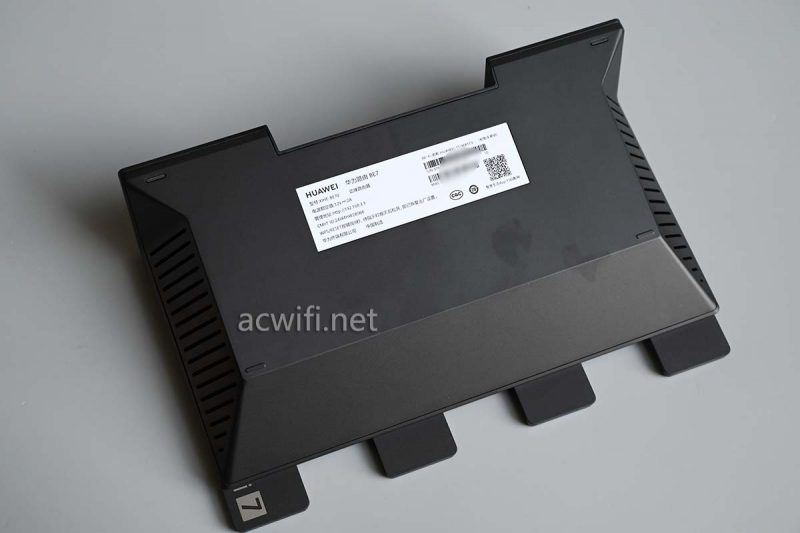

机身背面：

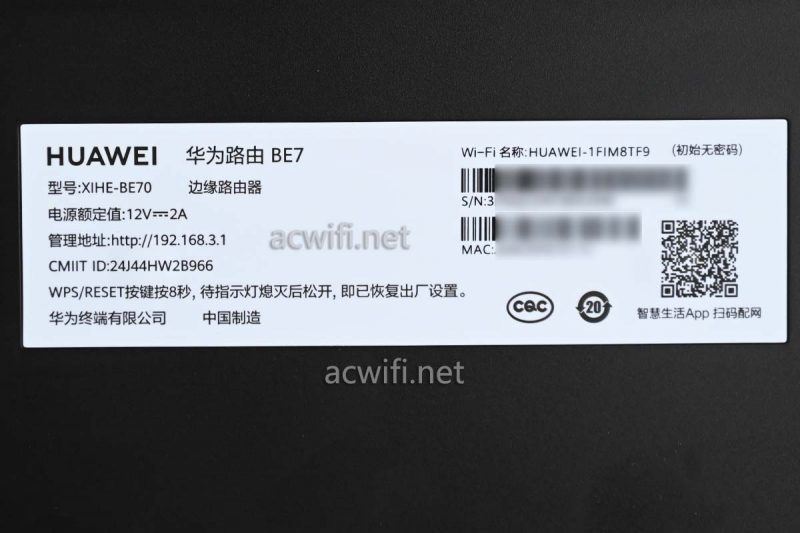

标签内容：型号XIHE-BE70，边缘路由器。
有人问什么是边缘路由器。供用户接入的设备，位于网络中心的外围，所以叫边缘路由喽。不管它叫啥了，改啥名称也不能飞起来。

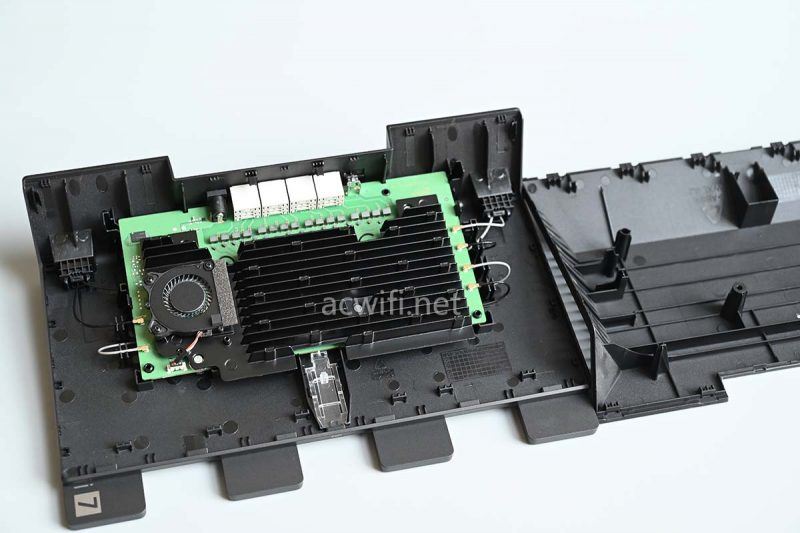

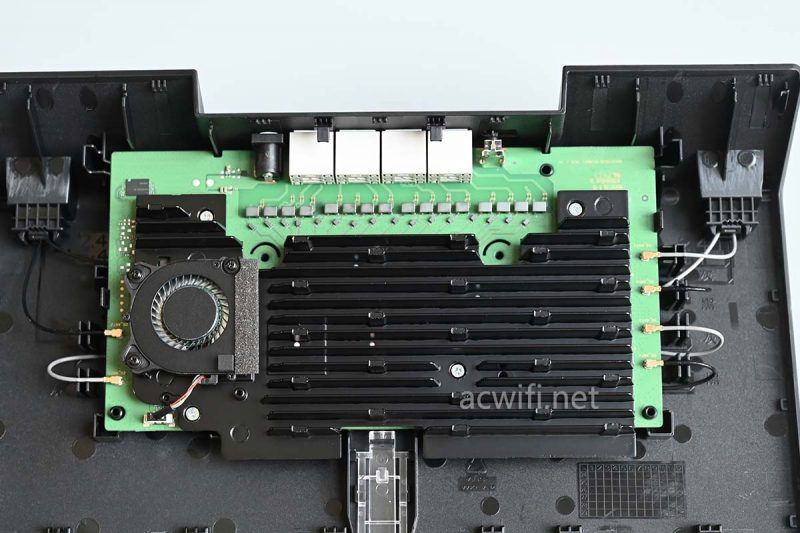

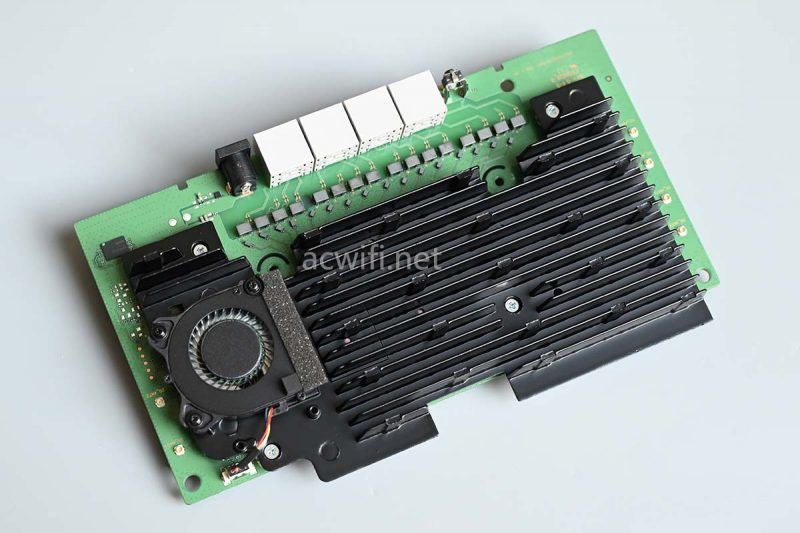

拆开外壳看见风扇，这个BE7也有风扇。

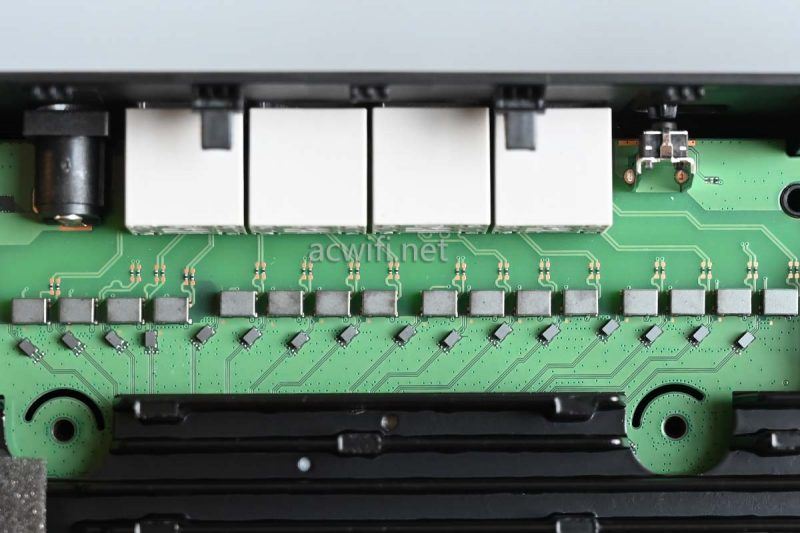

网络变压器也是一样的：
上一页12 3 4 下一页 阅读全文

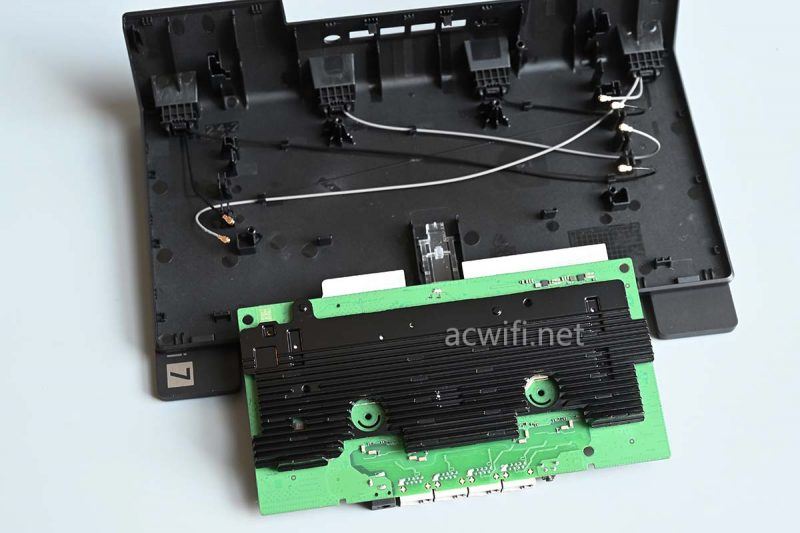

翻过主板背面来：
我定义为主板背面，而这一面是朝向机身顶部的：

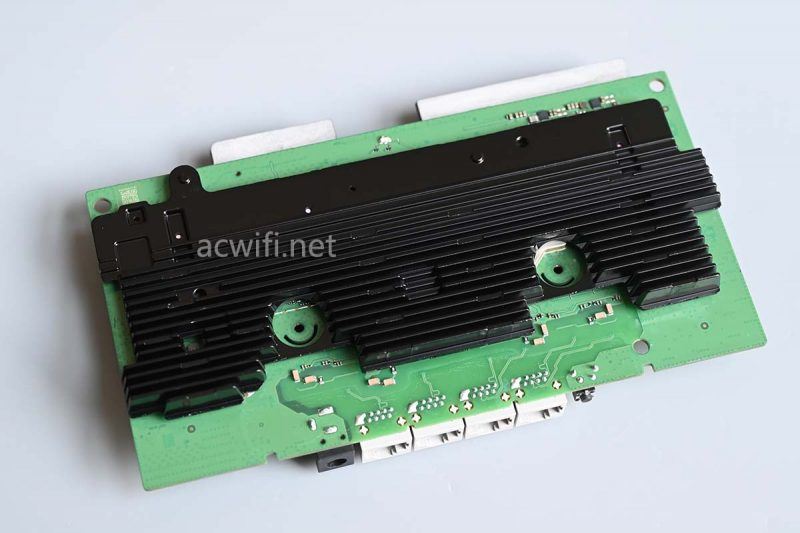

翻过主板正面来：
拆开散热器：
高通的CPU。

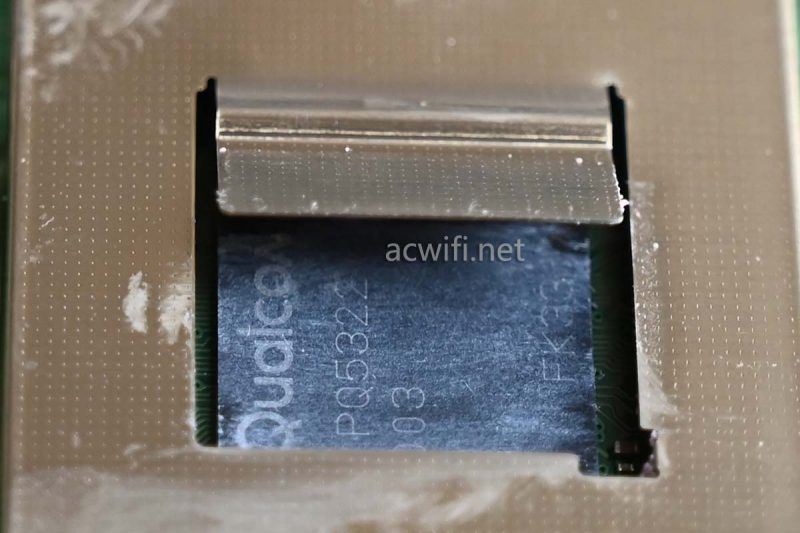

华为BE7的CPU型号是IPQ5322，四核A53，频率1.5GHz，集成2x2MIMO的2.4G Wi-Fi 7。跟华为BE7 Pro用一样的CPU。
这样更清晰：
CPU旁边的内存芯片型号是A3F4GH40ABF-WD，DDR4-2666,容量512MB：

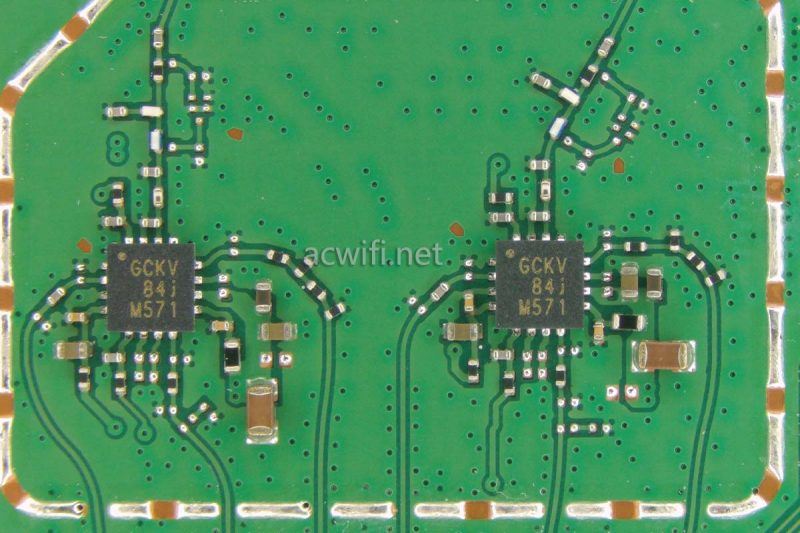

CPU连接的两颗2.4G FEM芯片，上面丝印着“GCKV 84J M571”，跟华为BE7 Pro用的一样。

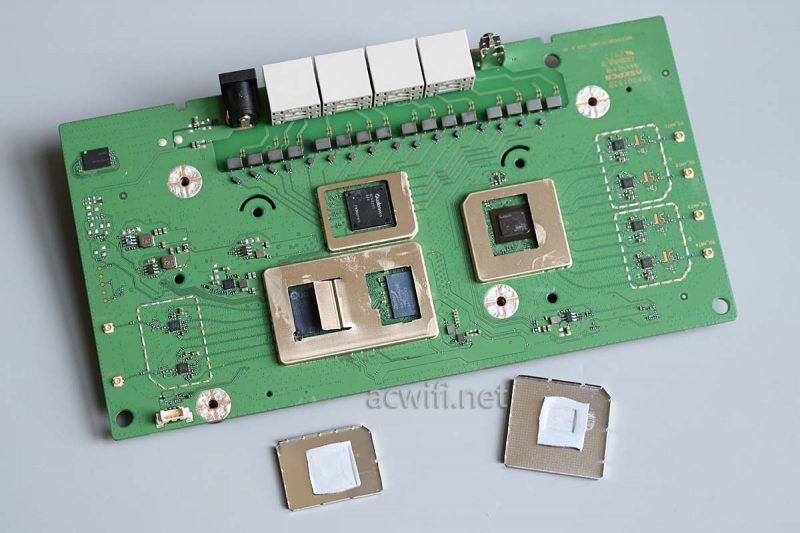

撬开屏蔽罩：

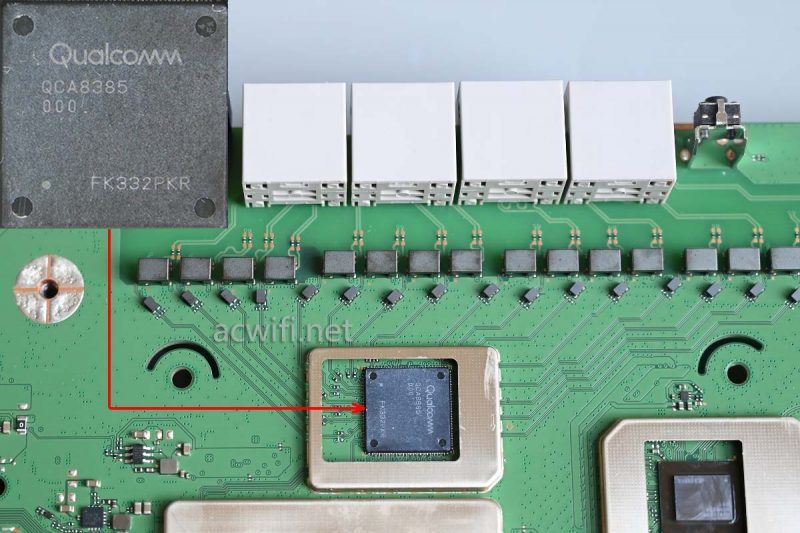

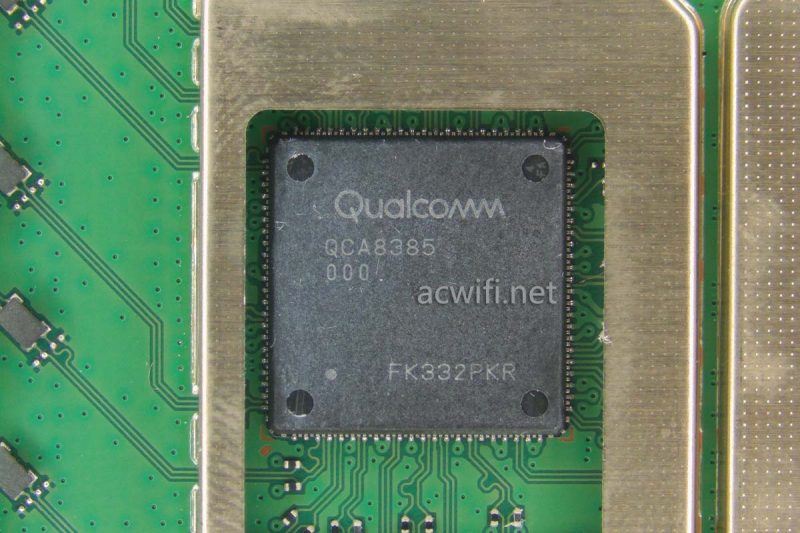

华为BE7用的交换芯片是QCA8385，华为BE7 Pro用的是QCA8386。QCA8386是四口2.5G交换芯片，而这颗QCA8385是支持两个1G和两个2.5G的交换芯片。第一次见这样的交换芯片！（2-port 10/100/1000 Mbit/s + 2-port 10/100/1000/2500 Mbit/s Ethernet Switch/PHY）
上一页 1 23 4 下一页 阅读全文

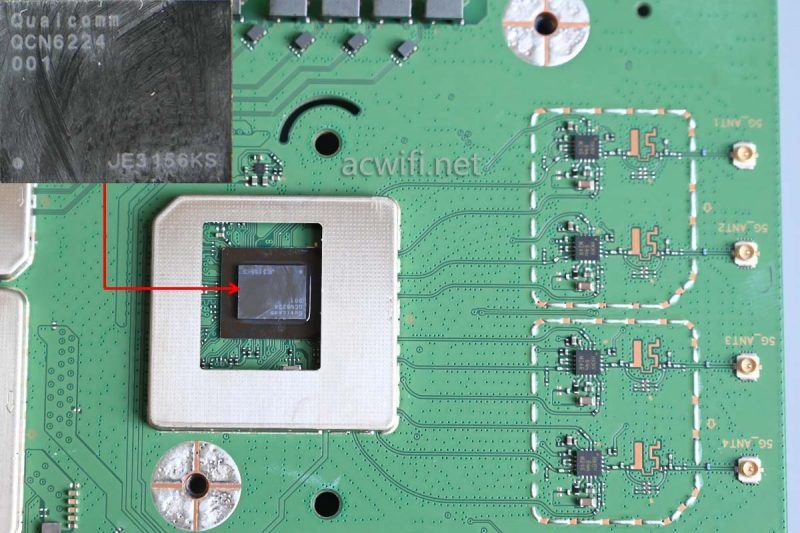

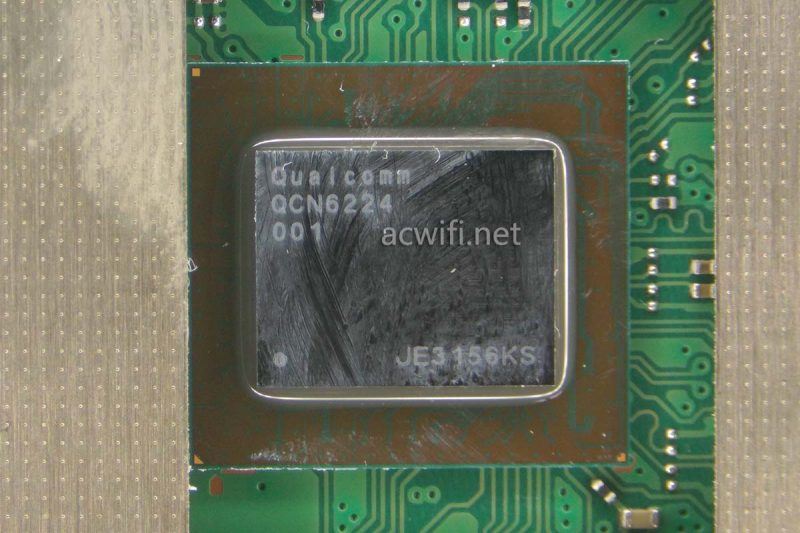

5G无线芯片型号是QCN6224，无线带机量是128台，OFDMA用户数量是8，在4x4MIMO和160MHz再配合4096-QAM，最高无线速率是5765Mbps。
华为BE7 Pro用的也是QCN6224。

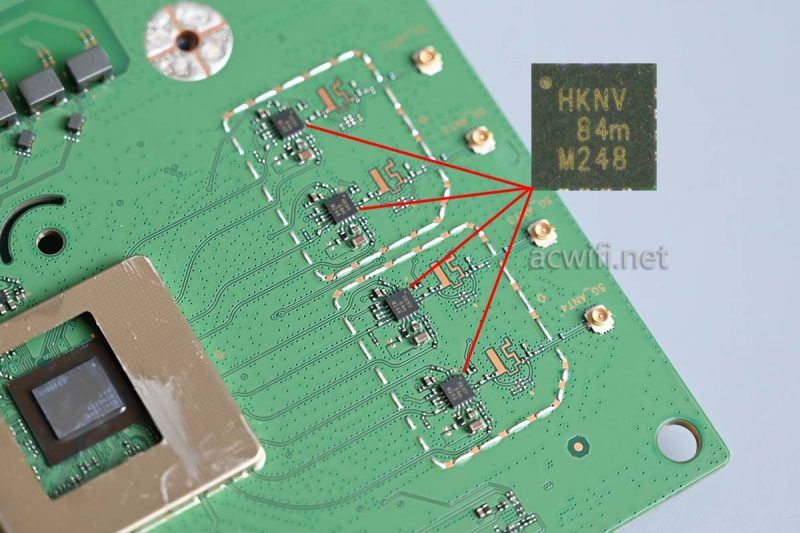

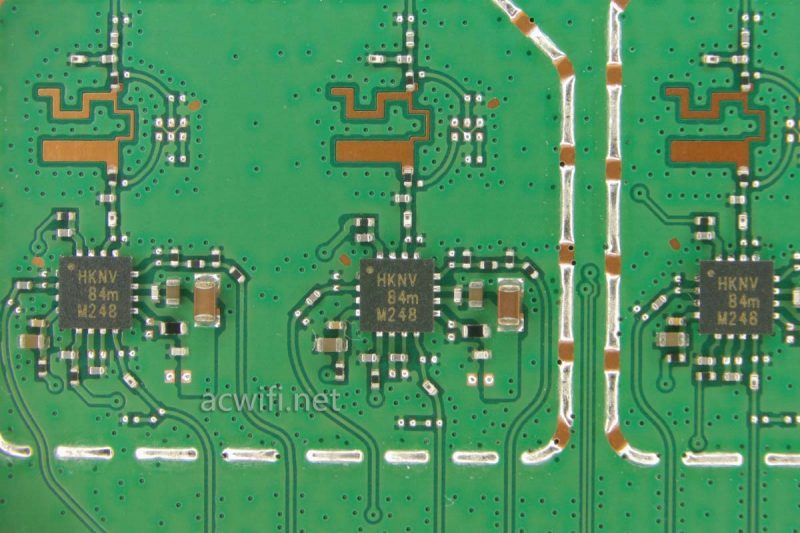

外置了四颗5G FEM芯片，上面丝印着”HKNV 84m M254″，型号为不知道。华为BE7 Pro用的也是这颗FEM芯片。
有人留言问这种弯弯曲曲的线路是什么作用的，如下图红圈位置。利用电路板上的微带走线来模拟电容电感，利用分布参数原件特性实现滤波作用。简单而言之：省成本。
闪存芯片上面的丝印“GY78R1GG-NI”，容量128MB：
把主板背面的散热片取下来：
有一边位于QCN6224背面的屏蔽罩打不开：

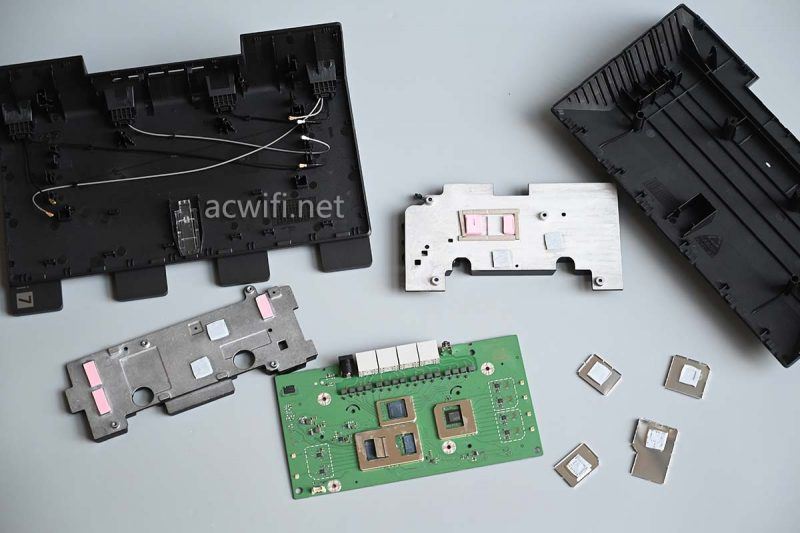

华为BE7拆解完成。
上一页 1 2 34 下一页 阅读全文
华为BE7的部分芯片型号如下图：

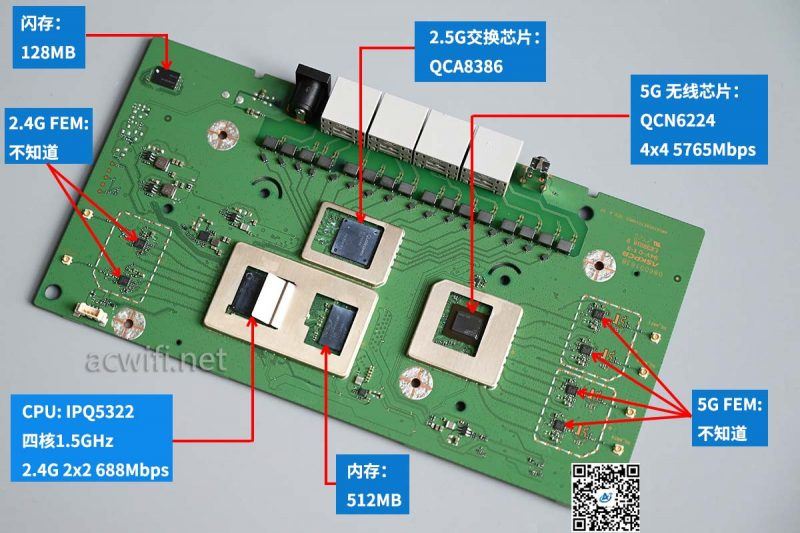

以下是华为BE7 Pro的芯片汇总图，方面给大家对比。两者相差价格100元。就只差在交换芯片上：QCA8385和QCA8386，其它都一样！
华为BE7有两个2.5G网口，一WAN一LAN，直接测双向，跟华为BE7 Pro一样的：每个方向有3.552Mpps。（测试工具用PacketMaster）
64字节发满2.5G端口是3.72Mpps，华为这两款高通的BE6500和小米的两款BE6500，小包转发率都是一样的单向3.552Mpps，离跑满差一点点。还有华硕的BE6500也是这样！而TP-LINK的BE6500，双向的数据有差异，双向时每个方向降至2.5Mpps。不知什么原因！

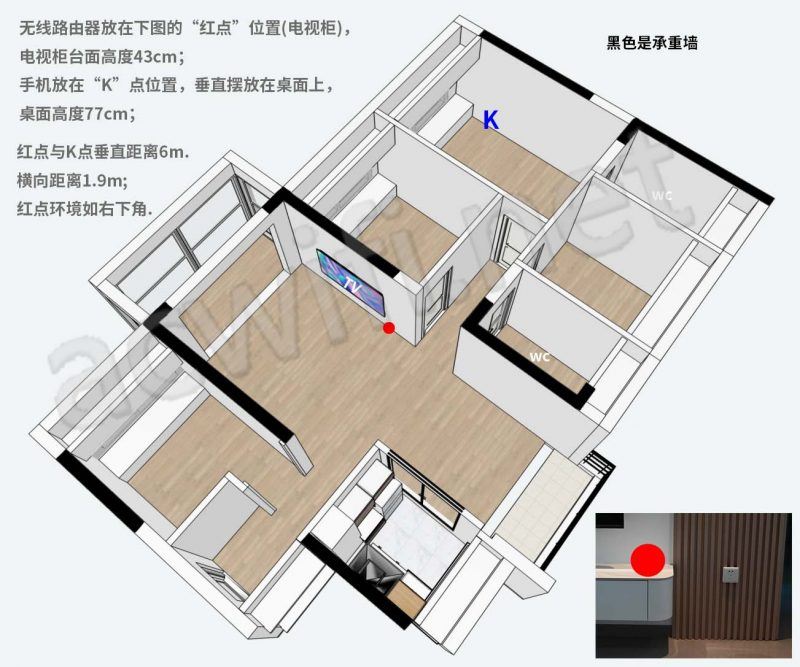

然后是华为BE7在K点的测速。平面图如下：
5G 44信道，测速结果如下：
也放上华为BE7 Pro的结果：

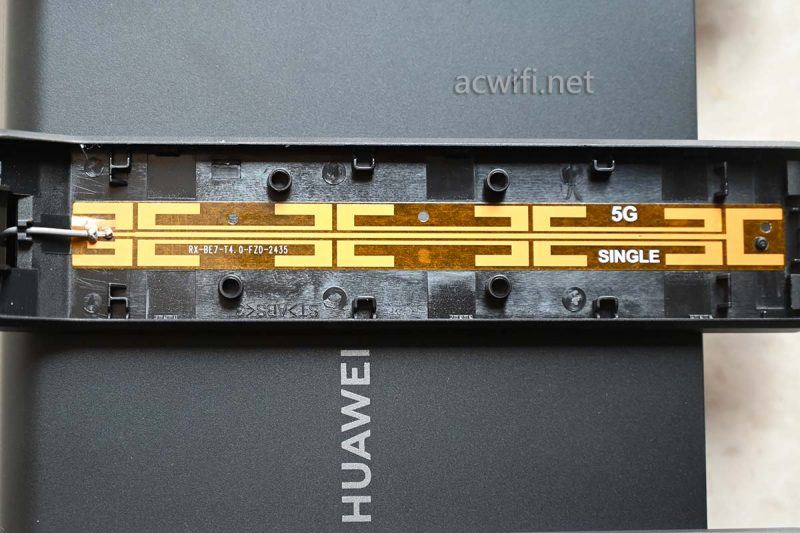

红米K50 Pro测得的结果比较接近，其它三台手机的测速，华为BE7比Pro版本明显低了一些。不应该呀，后来拆开5G天线，也是一样的：
所以，那就个体差异或系统优化的原因吧。
华为BE7默认支持k和v:
默认支持波束成形和MU-MIMO：
然后简单测试4096-QAM 160Mhz频宽，达到2300多Mbps，也是支持的：
接着测一下MLO功能，要设置双频合一和用wpa3加密选项。由于只有2.5G口，所以5G要降频，否则难以看出区别。单频5G在80MHz频宽下的测速是不到1200Mbps :
开启MLO后，WCN7851无线网卡在win11系统里显示，已经聚合了双频速率：（688+1441）
测速结果是比前面单频5G的多了400Mbps，已经叠加了2.4G的速度上去了。所以MLO模式里的MLMR (STR) 叠加模式是生效的，跟华为BE7 Pro一样。
华为BE7 Pro的拆机
好了。比Pro便宜100元，根据自己需求选择吧。
