MUJI无印良品是一个注重纯朴、简洁、环保、以人为本等理念的品牌，旗下产品以日常用品为主，包括服装、家居用品、食品、文具、化妆品，以及消费电子产品等。其中，在无线音频市场，无印良品曾推出过便携式无线音箱MS-PS1CN和无线耳机MS-EP01产品。
此次将要拆解的无印良品无线耳机，外观设计独具品牌特色，简约而又不失质感。充电盒采用了金属盒盖，旋转式的开启方式；耳机支持“真无线”和“颈挂”两种佩戴方式，满足不同使用需求。功能上，支持蓝牙5.2，提供稳定连接；支持主动降噪，带来沉浸式音频体验。下面就俩看看这款产品的详细拆解报告吧~
一、开箱

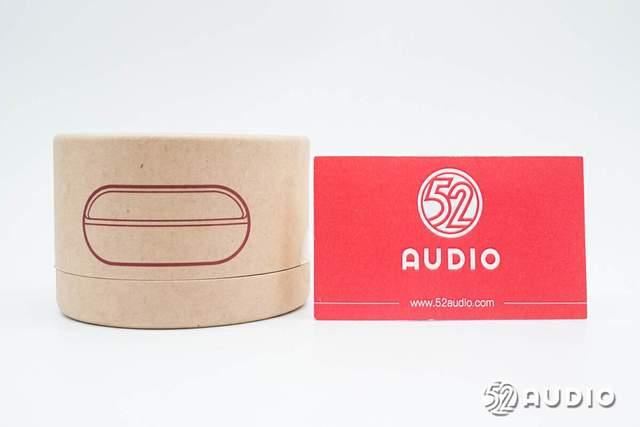

无印良品真无线降噪耳机采用了圆柱形的纸质包装，设计简约，正面设计有充电盒正面的简笔轮廓图。
顶部设计有充电盒的俯视轮廓图。
底部印有产品信息，无线耳机，型号：MS-EP01，规格：充电盒直径60×高26.35mm，耳机直径15x25.35mm，输入：5V-500mA，输出：5V-100mA，额定功率：2.5W，制造商：无印良品（上海）商业有限公司。

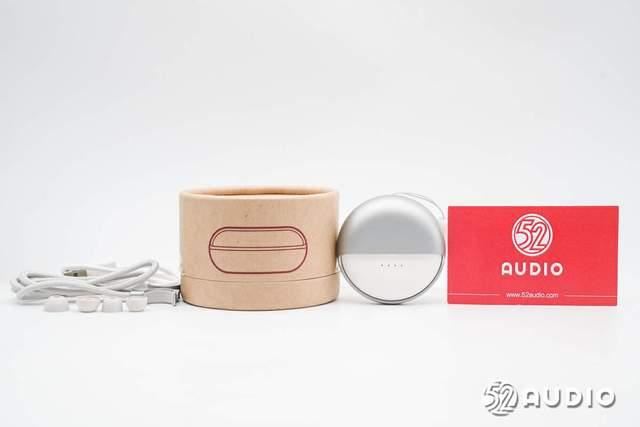

包装盒内部物品有主机、耳塞、耳机扣绳、充电线和使用说明书。

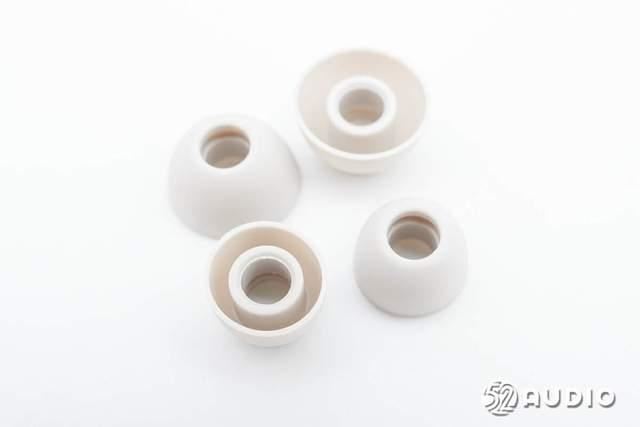

随机标配的两副硅胶耳塞，耳机预装一副，总共三种尺寸，用于满足不同用户使用需求。

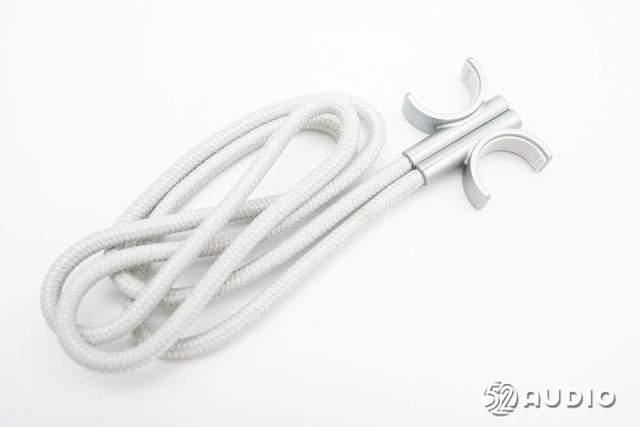

耳机扣绳，将耳机安装上使用，秒变“颈挂式”耳机。且支持磁吸功能，耳机不使用时，吸附悬挂在脖子上，防止丢失。

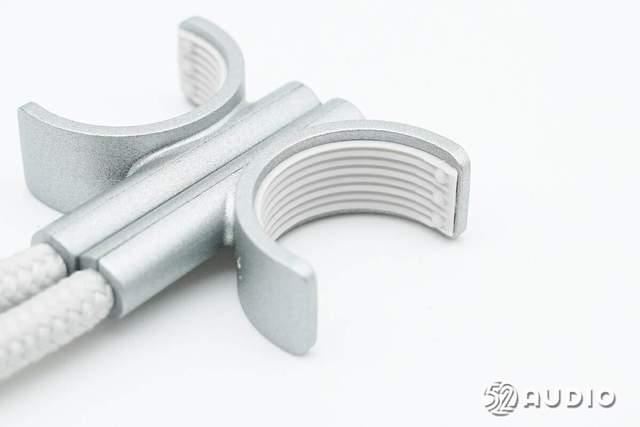

耳机扣内部设置有螺纹的橡胶垫，提升固定耳机的稳定性。
充电盒充电线，采用了USB-A to Type-C接口。

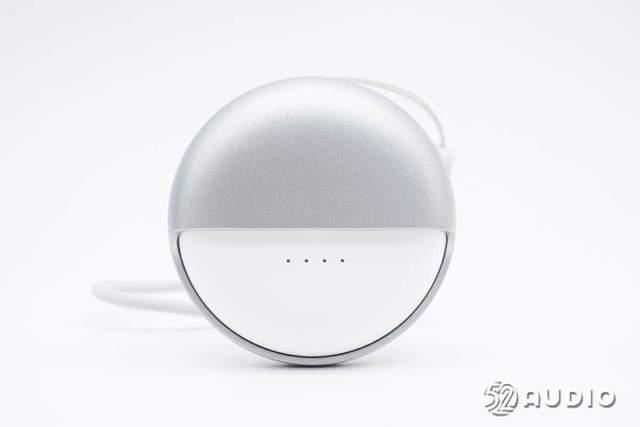

无印良品真无线降噪耳机充电盒采用了圆形设计，简约的银白配色。盒盖采用金属材质，提供出色质感，旋转式开启，提升了产品的趣味性。机身顶部设置有4颗LED指示灯，用于反馈充电状态。

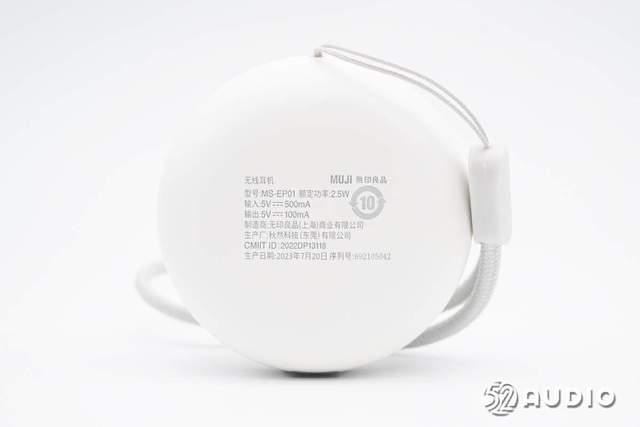

耳机底部印有产品的参数信息，与外部包装盒一致。
机身正面外观一览，设置有Type-C充电接口。
上一页12 3 4 5 6 7 8 下一页 阅读全文

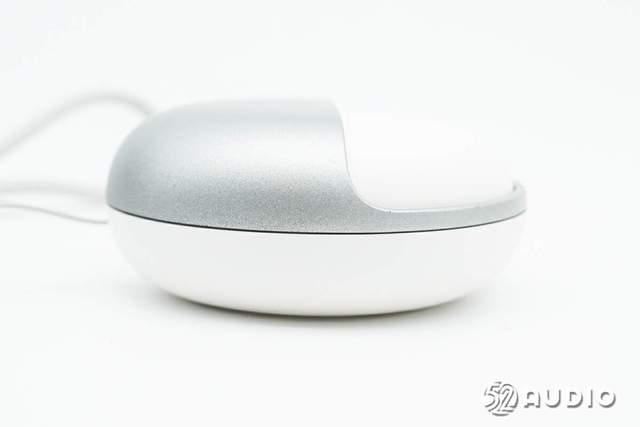

机身侧边外观一览。
机身背部设计挂绳孔，搭配随机标配的挂绳，提升便携性。
旋转盒盖，打开座舱，内部耳机磁吸固定，能够便捷取放。
取出耳机，座舱内部结构一览。
座舱上雕刻有L/R左右标识，便于用户快速区分。

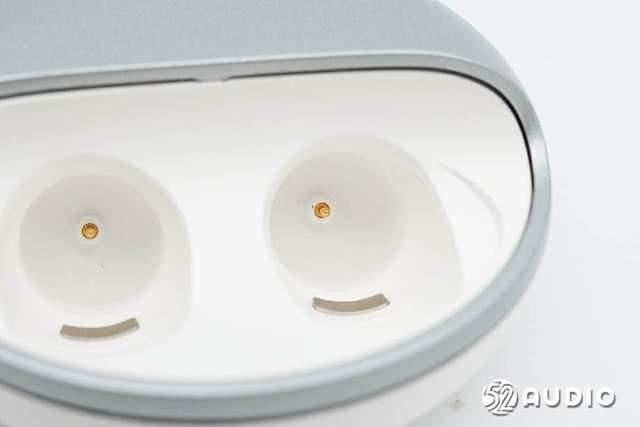

连接耳机前腔的触点特写，用于为耳机充电。

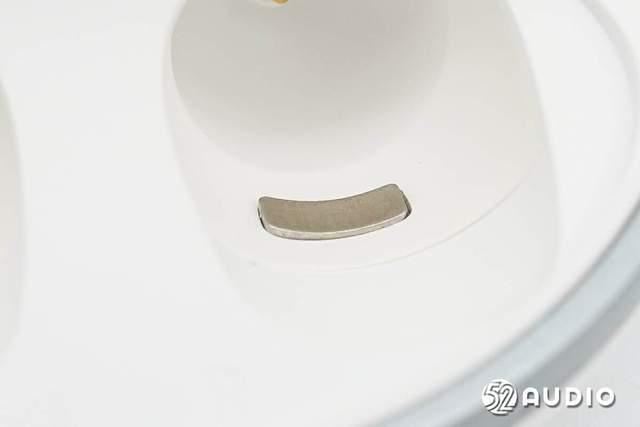

座舱内部连接耳机金属出音孔盖板的顶针特写，搭配连接金属前腔的触点，实现为耳机充电。
无印良品真无线降噪耳机MS-EP01整体外观一览，耳机采用了圆柱形设计，入耳式结构，设计独特，极具辨识度。

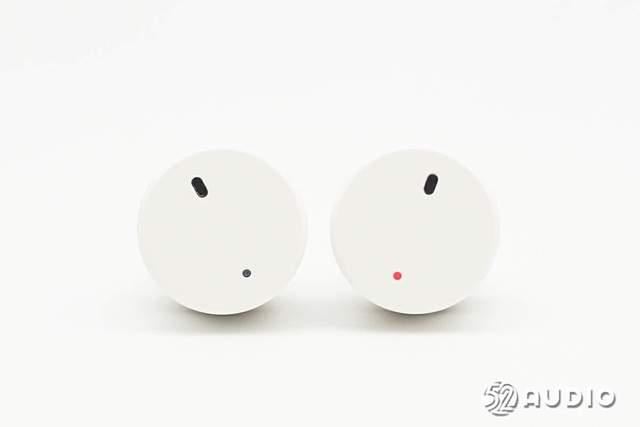

耳机背部为触控区域，同时设置有指示灯和麦克风拾音孔。

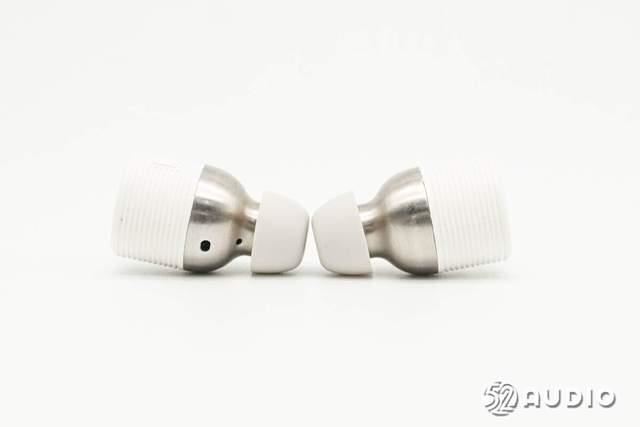

耳机侧边外观一览，采用了前腔采用了金属材质，后腔设计有螺纹，对应耳机扣绳上的螺口，提供稳定固定。
后腔上雕刻有L/R左右标识，便于用户区分。
上一页 1 23 4 5 6 7 8 下一页 阅读全文

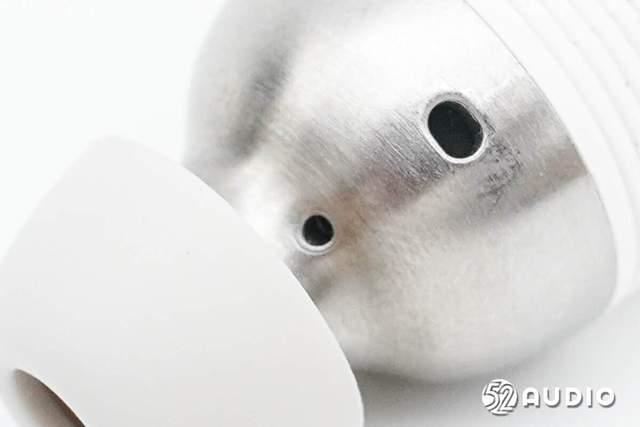

前腔上的调音孔特写，用于保障音腔内部空气流通，提升音频效果。
取掉耳塞，耳机出音嘴特写，金属网罩防护，同时用于连接充电盒为内置电池充电。

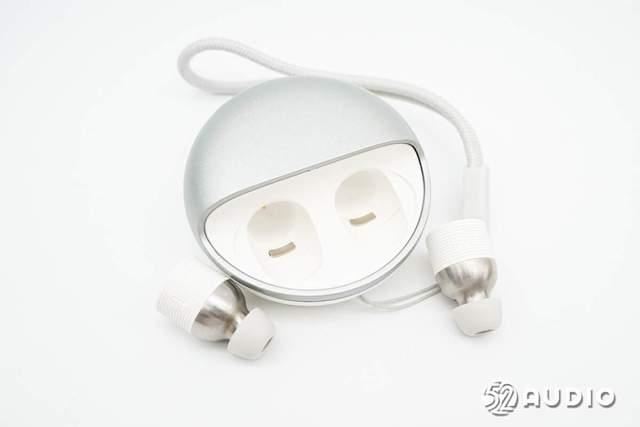

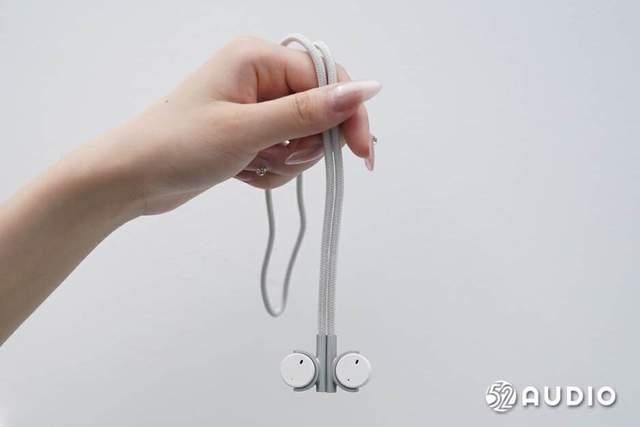

耳机安装在耳机扣绳上外观一览。
经我们实测，无印良品真无线降噪耳机整机重量约为75.7g。
单只耳机重量约为6.9g。

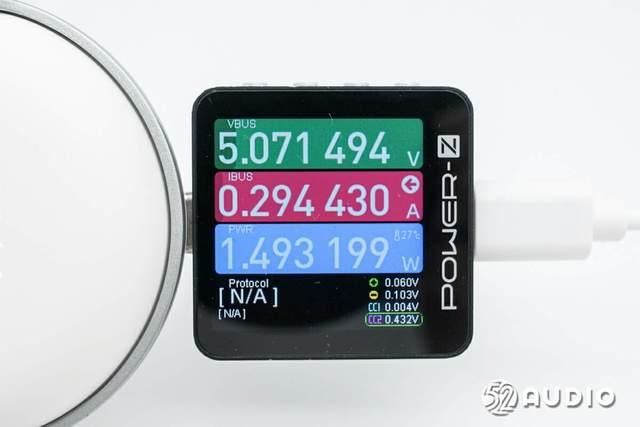

我们采用CHARGERLAB POWER-Z KM003C便携式电源测试仪对无印良品真无线降噪耳机进行充电测试，充电功率约为1.49W。
二、拆解
通过开箱，我们详细了解了无印良品真无线降噪耳机的简约设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解
撬开卡扣式固定的外壳，打开腔体，内部主板通过导线连接充电触点，设置有一条排线连接指示灯和霍尔元件。
挑开排线，断开导线，分离腔体，座舱底部结构一览。指示灯和霍尔元件排线通过金属板打胶固定。
取出座舱底部的排线。
拆掉座舱上的固定盒盖的螺丝，取掉充电盒盖。
盒盖内侧设置有三颗磁铁，对应座舱上的磁铁，通过同性相斥、异性相吸原理，实现盒盖旋转后的自动定位和固定。
上一页 1 2 34 5 6 7 8 下一页 阅读全文
卸掉螺丝，取掉耳机座舱，

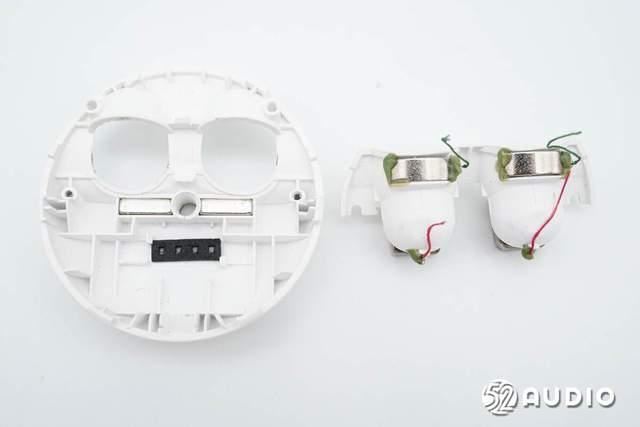

座舱盖板内侧结构一览，设置有两颗方形磁铁用于充电盒旋转开盖功能；指示灯内部设置遮光罩，防止互相干扰。

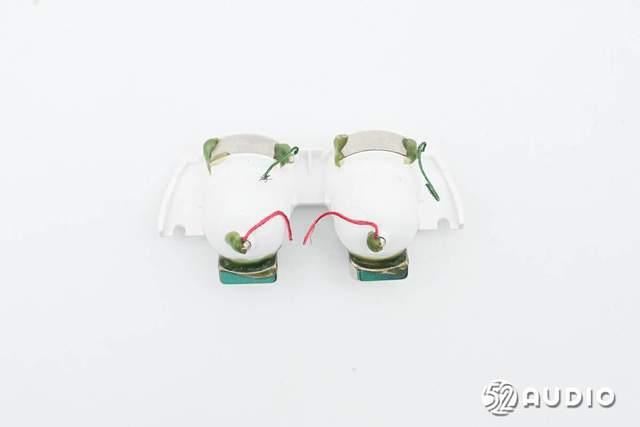

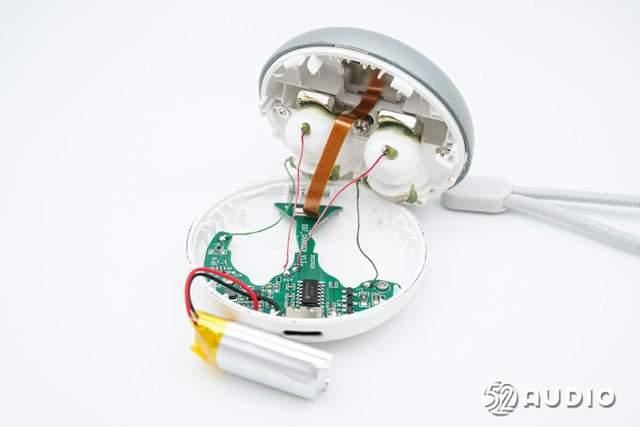

耳机座舱内部结构一览，打胶固定为耳机充电的连接器，焊接导线连接主板。同时设置有4颗磁铁，为耳机提供稳定固定。

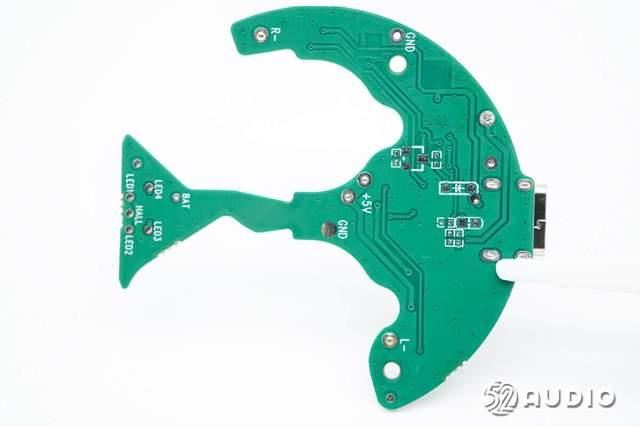

充电盒内部FPC排线电路一览。

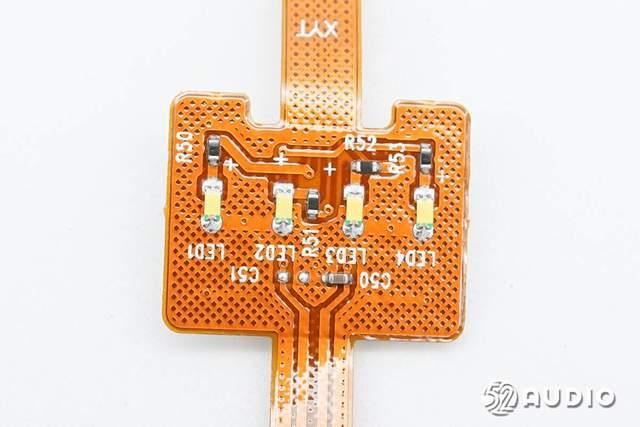

四颗LED指示灯特写，用于反馈充电状态。

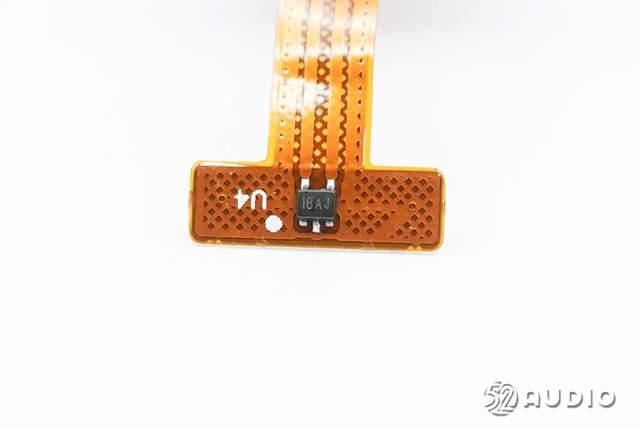

丝印IBAJ的霍尔元件特写，用于检测充电盒开关盖状态，实现开盖即连功能。

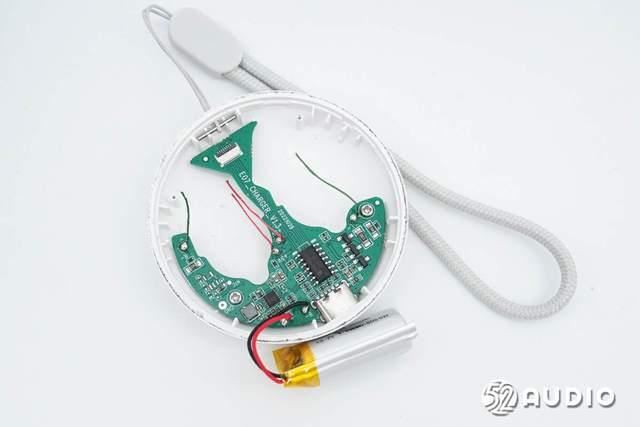

腔体内部结构一览，主板通过螺丝固定，与电池导线焊接。

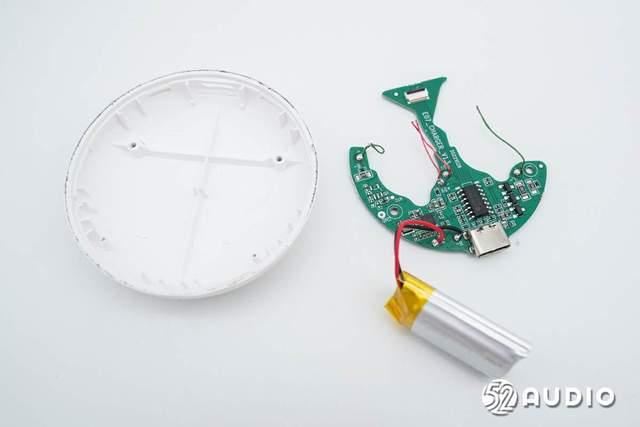

卸掉螺丝，取出主板单元。
充电盒内置锂离子电池型号：YJ101530，额定容量：380mAh 1.406Wh，标称电压：3.7V，来自YJ言九电子。

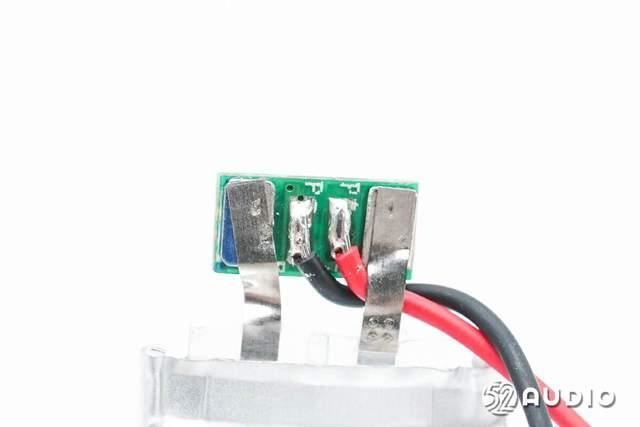

撕开电池绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管。
保护板背面与电池正负极镍片和导线焊接。
上一页 1 2 3 45 6 7 8 下一页 阅读全文

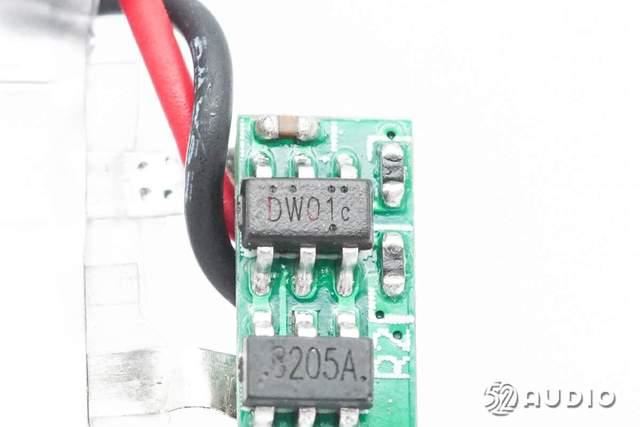

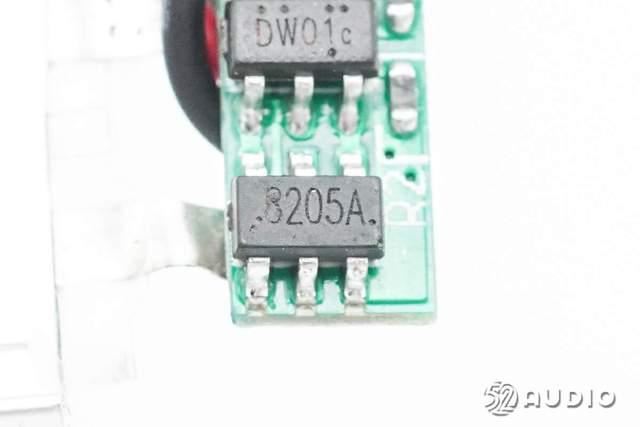

丝印DW01c的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管。

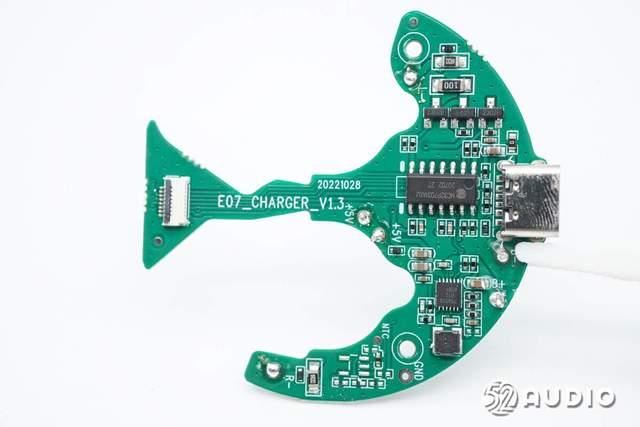

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

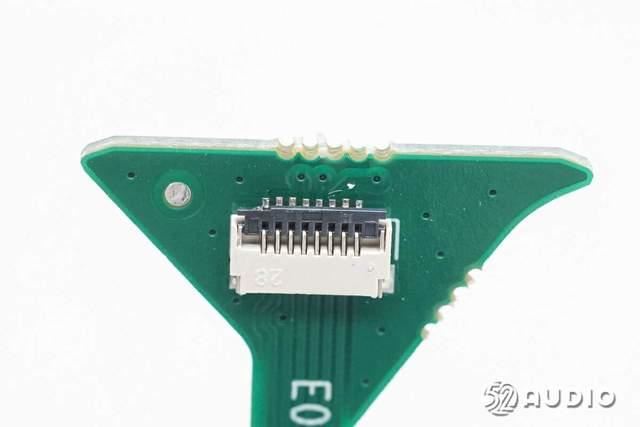

连接指示灯排线的ZIF连接器特写。

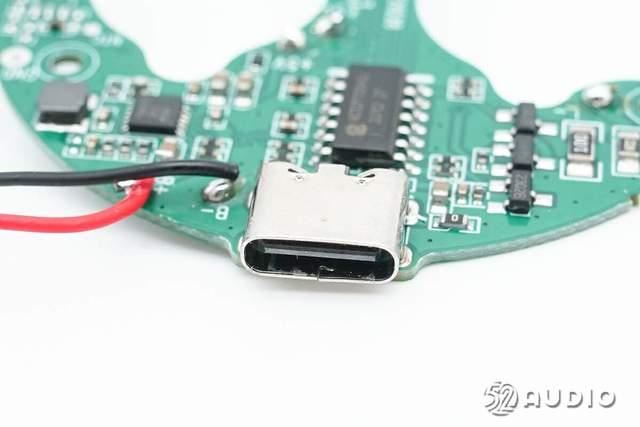

Type-C充电母座特写。
Sinomcu晟矽微MC32P7031是一款高性能、低功耗8位OTP+AD型MCU，内置高精度AD模块、RC振荡器、定时器、PWM和LVD等，用于充电盒整机控制。
Sinomcu晟矽微MC32P7031详细资料图。

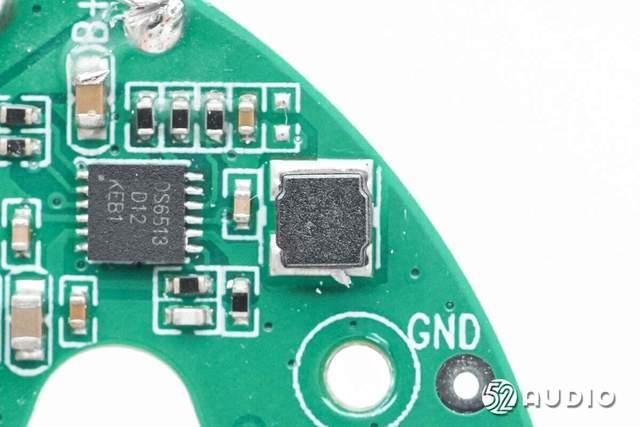

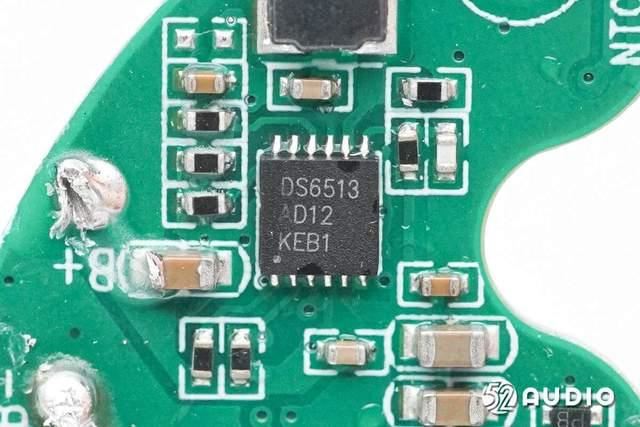

DSTECH奥简科技DS6513锂电池充电管理芯片，是高度整合的Li-Ion和Li-Pol线性充电器设备，针对空间有限及便携式的应用。DS6513支持30V输入耐压，7.36V输入过压保护，可编程充电器电流从50mA到1A，充电电压精度1%；内置同步升压转换器，效率高达95%，待机电流40uA，支持输出过压保护。

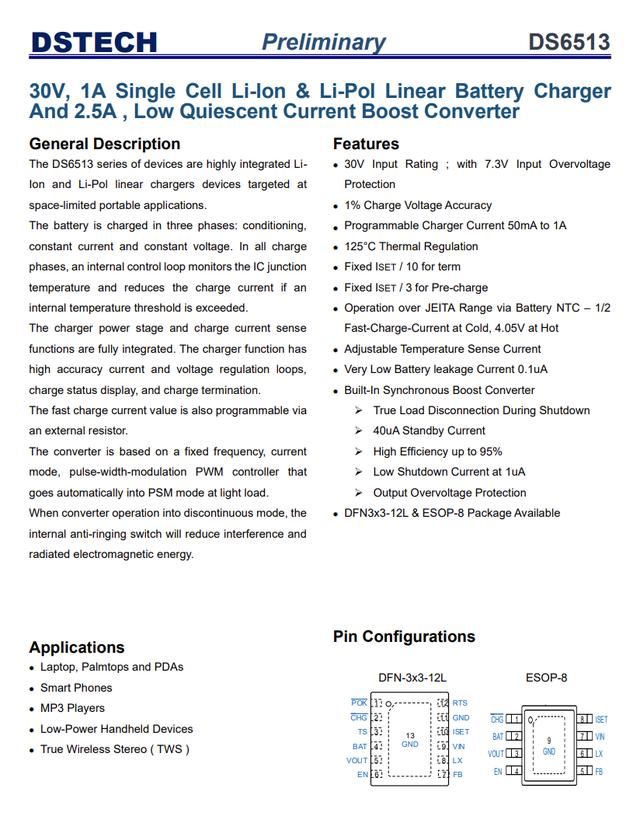

DSTECH奥简科技DS6513详细资料图。
电源管理外围功率电感特写。
耳机拆解
上一页 1 2 3 4 56 7 8 下一页 阅读全文
拆解耳机部分，沿合模线打开腔体。
后腔内部设置钢壳扣式电池，电池下方设置主板单元。

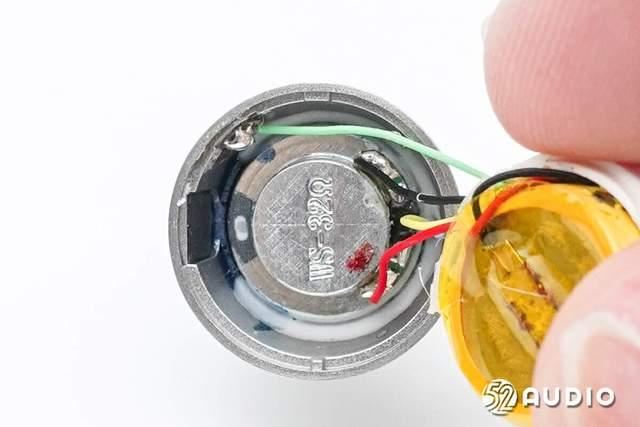

前腔内部结构一览，四根导线分别连接扬声器、金属前腔和出音嘴金属盖板。
取出后腔内部的电池和主板单元。
后腔底部结构一览，设置有蓝牙天线和触摸检测的贴片。
主板一侧与所有导线焊接。

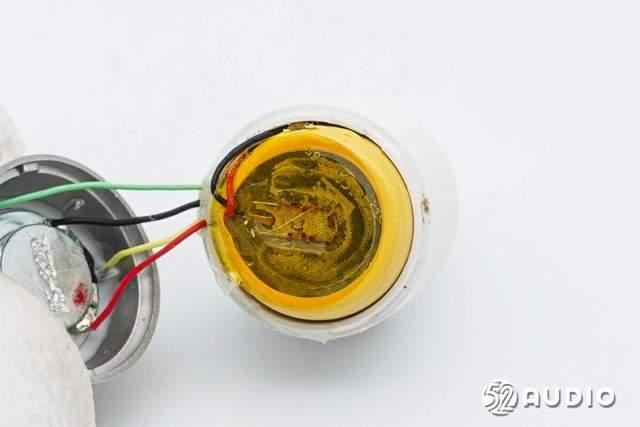

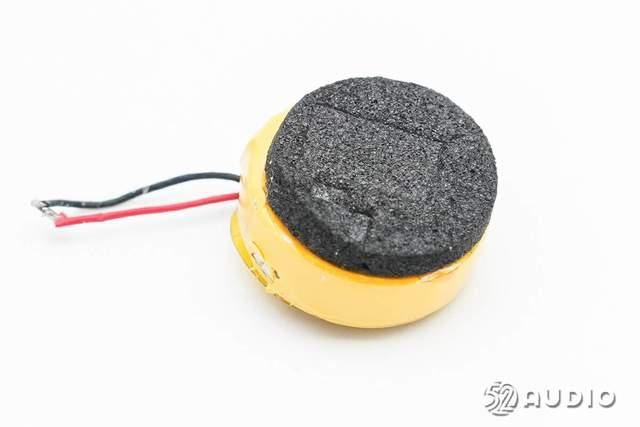

断开电池导线，耳机内置钢壳扣式电池通过高温绝缘胶包裹防护，设置有海绵垫与主板隔离。

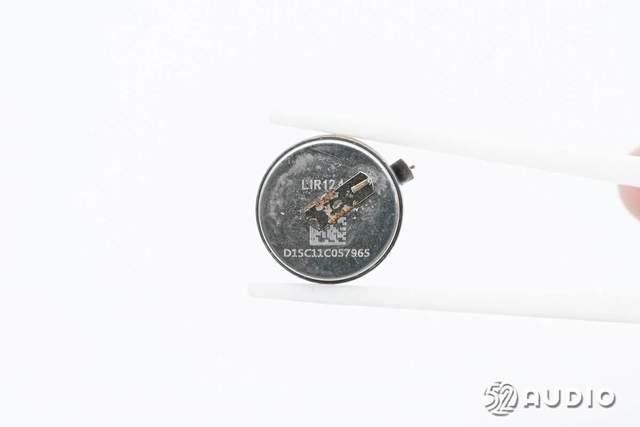

撕开绝缘保护，耳机内置钢壳扣式电池正面特写，雕刻型号和二维码信息。

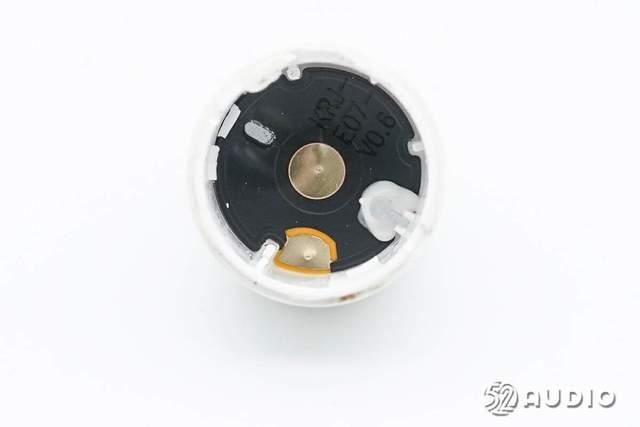

钢壳扣式电池背面特写。

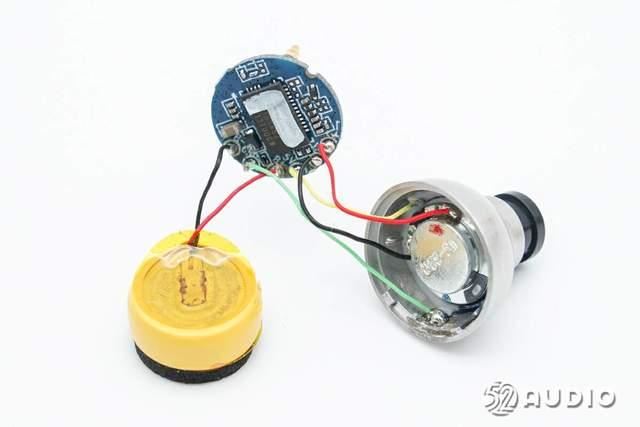

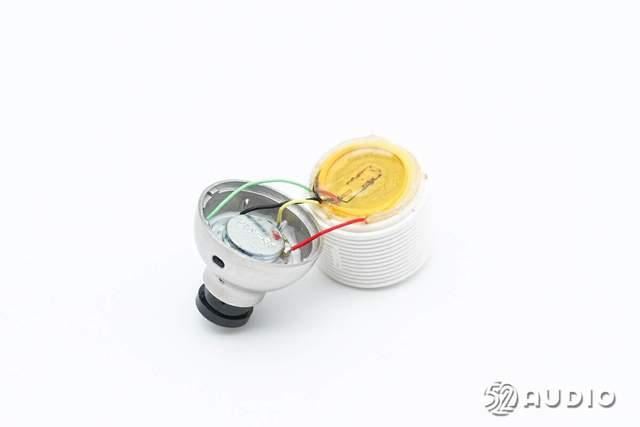

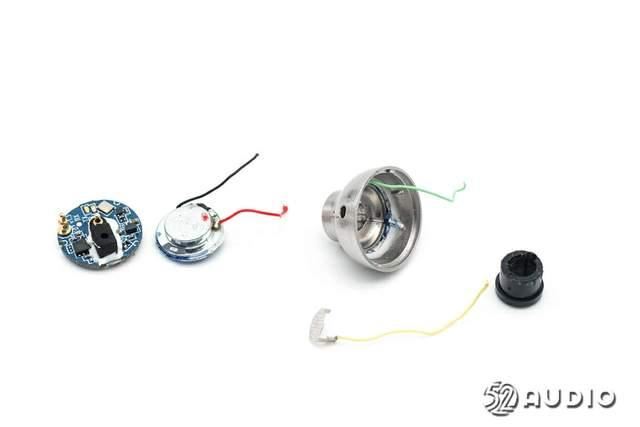

断开导线，取出前腔内部所有组件，耳机拆解一览。

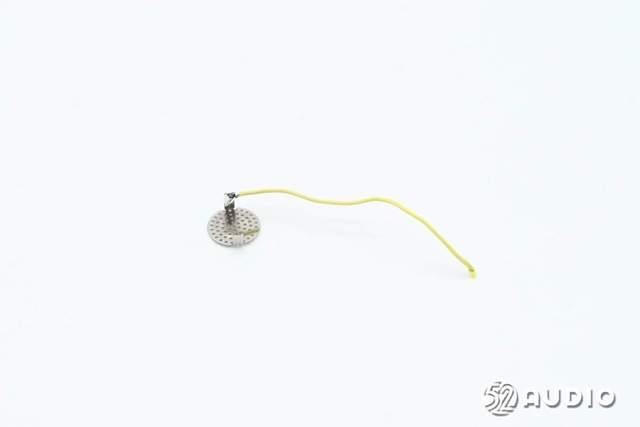

出音嘴金属盖板焊接导线连接主板。
上一页 1 2 3 4 5 67 8 下一页 阅读全文
金属前腔焊接导线连接主板，搭配金属盖板，用于连接充电盒为内置电池充电。

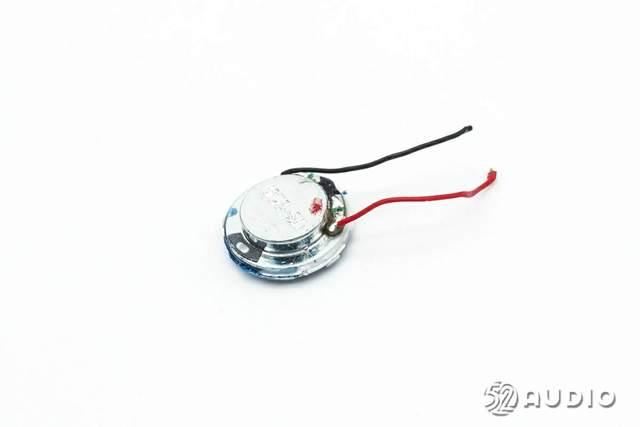

耳机内置扬声器正面特写，振膜通过金属盖板防护。
耳机扬声器背面特写。

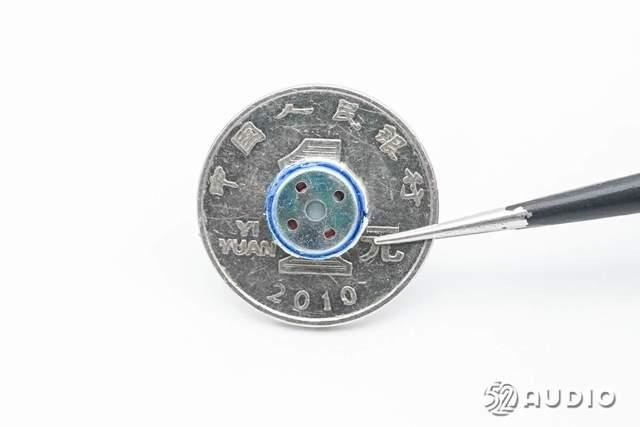

扬声器与一元硬币大小对比。

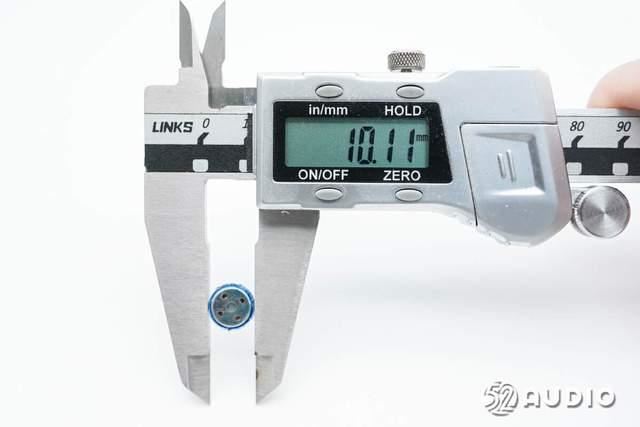

经我们实测，扬声器直径约为10mm。

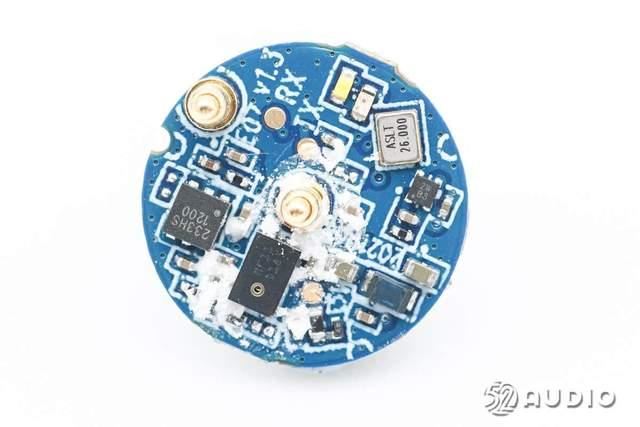

耳机主板一侧电路一览。

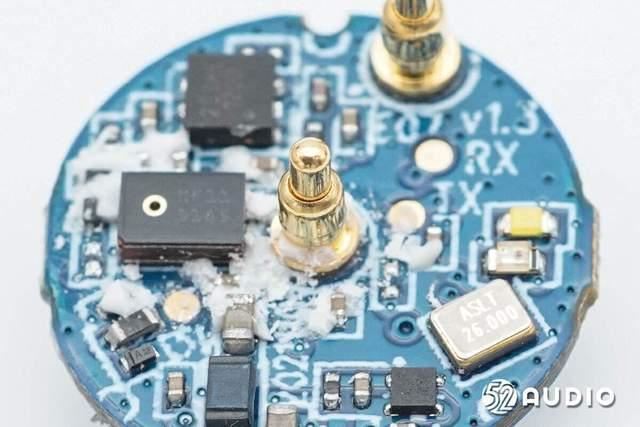

耳机主板另外一侧电路一览。

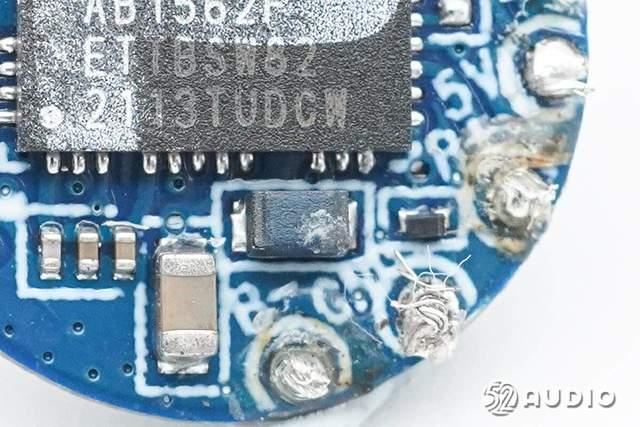

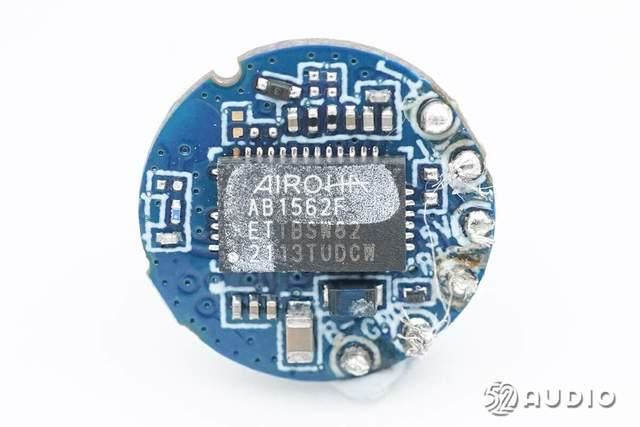

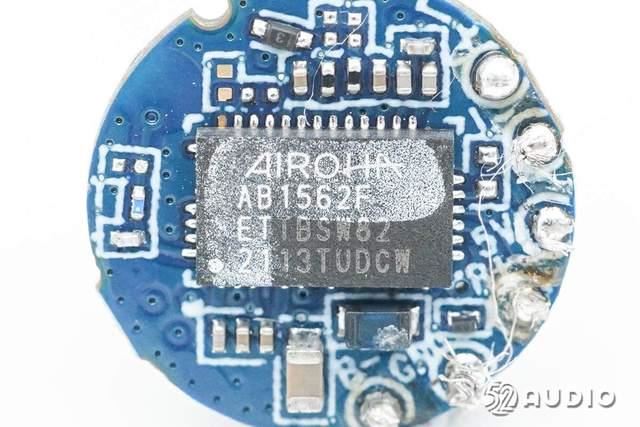

AIROHA达发（络达）AB1562F蓝牙音频SOC，支持蓝牙5.2。AB1562系列单芯片解决方案针对TWS和立体声耳机进行了优化，可在大多数蓝牙音频耳机应用中提供出色的音频性能、清晰的语音和高级音乐质量。
AB1562内置Tensilica HiFi Mini处理器，用于AB1562/1561的I/O外围控制、协议栈和DSP处理功能。支持新一代回声消除和降噪方案，提高耳机产品语音通话的音频质量；还支持Airoha MCSync技术，允许耳塞在左右耳塞之间无缝切换，以获得更平衡的声音和低延迟。
据我们拆解了解到，市面上包括索尼、华米科技、万魔、realme、FIIL、漫步者、缤特力、逸鸥、TOZO等品牌旗下的真无线耳机均采用了达发（络达）方案。
蓝牙芯片外围功率电感特写。
两颗不同颜色的LED指示灯特写，用于反馈蓝牙配对及充电状态。
上一页 1 2 3 4 5 6 78 下一页 阅读全文

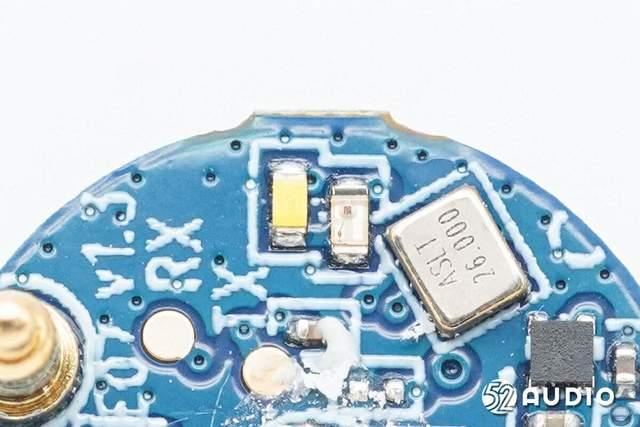

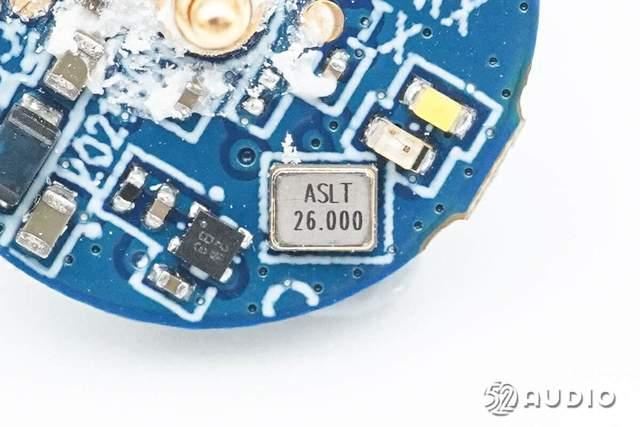

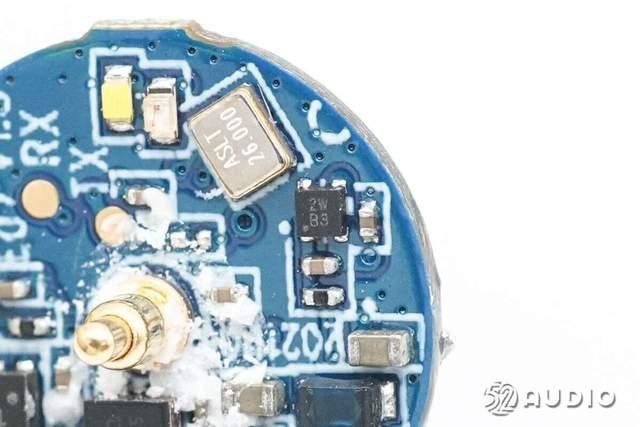

26.000MHZ的晶振特写，用于提供时钟。
丝印2W B3的锂电池保护IC。
连接蓝牙天线的Pogo Pin连接器特写。

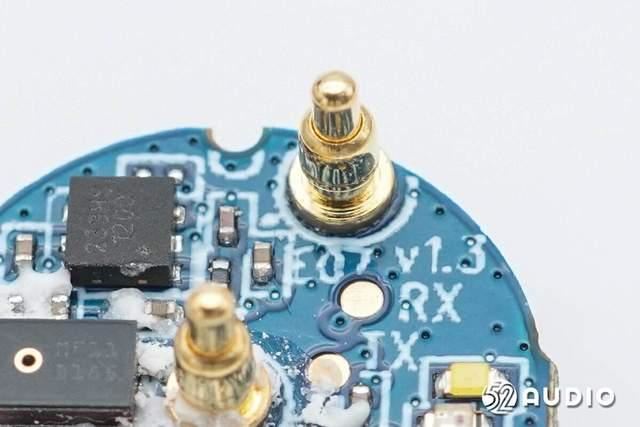

连接触摸检测贴片的Pogo Pin连接器特写。

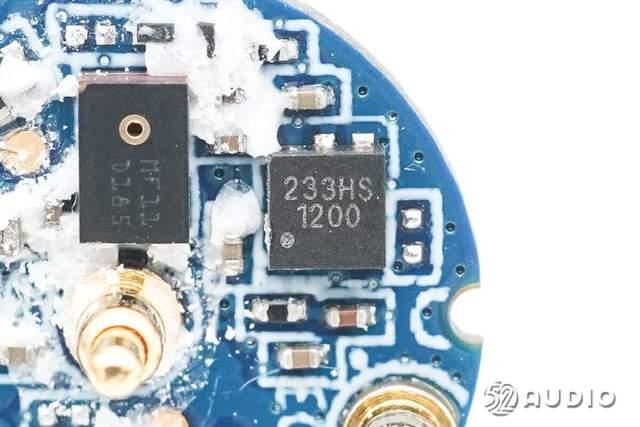

Vinka永嘉微电VKD233HS触摸检测IC，具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 提供了1路输出功能，可通过IO脚选择输出电平，输出模式。芯片内部集成了稳压电路，提供稳定的电压给触摸检测，可减少按键检测错误的发生，提高了可靠性。

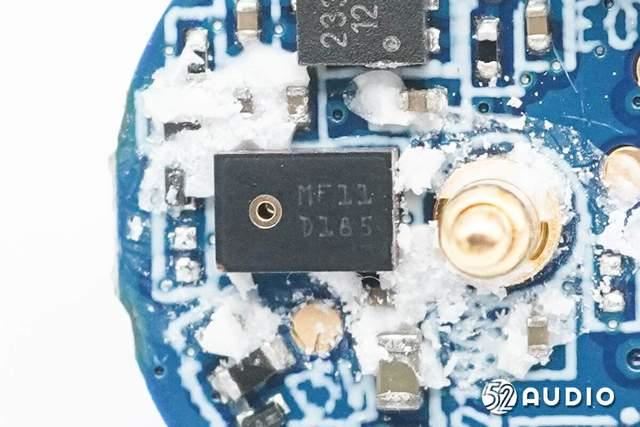

丝印MF11 D185的MEMS麦克风特写，用于语音通话功能拾音，来自敏芯微电子。

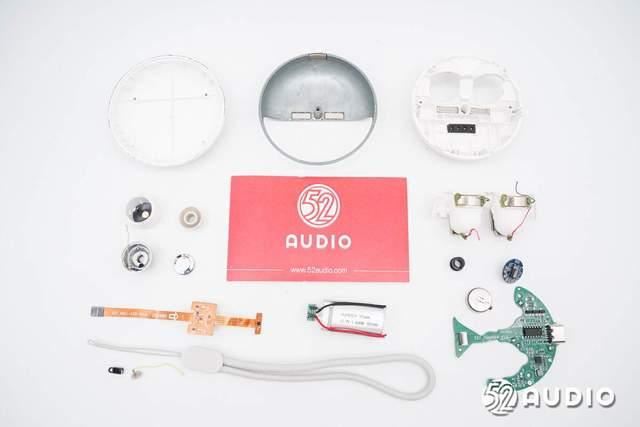

MUJI无印良品真无线降噪耳机NE59CC2S拆解全家福。
三、总结
无印良品真无线降噪耳机在外观方面，圆形充电盒采用了独特的旋转开盖设计，为产品增添了趣味性；银白配色，搭配金属盒盖，也拥有着不错的质感。耳机基于两种佩戴模式，采用了独特的圆柱形设计，金属前腔出音管深入耳道，能够提供稳定佩戴；后腔设计螺纹，搭配耳机扣绳，便于外出挂脖使用。
内部主要配置方面，充电盒搭载了YJ言九电子380mAh锂电池，配备有电路保护板负责过充电、过放电、过电流等保护；主板上，搭载了Sinomcu晟矽微MC32P7031高性能、低功耗8位OTP+AD型MCU，用于充电盒整机控制；采用了DSTECH奥简科技DS6513锂电池充电管理芯片，负责为内置电池充电，以及升压给耳机充电。
耳机内部搭载了10mm动圈喇叭和钢壳扣式电池，主板上采用一颗敏芯微电子的MEMS麦克风用于拾音，采用AIROHA达发（络达）AB1562F蓝牙音频SOC，负责无线连接和音频数据处理，采用Vinka永嘉微电VKD233HS触摸检测IC负责耳机交互。
