功耗比锐龙7还低！Intel酷睿Ultra 9 285K首发评测：游戏性能一言难尽

一、前言：Intel首款采用Chiplets设计的桌面处理器

或许是酷睿第14代i9-14900KS处理器的设计失误让Intel的攻城狮至今心有余悸，代号为Arrow Lake的下一代桌面处理器酷睿Ultra 200S将稳定与能效放在首位。

去年发布的Meteor Lake，也就是酷睿Ultra 100系列处理器首次采用了Chiplets设计方案，拥有非常好的功耗表现。2024年9月发布的Lunar Lake继续发扬光大，搭载酷睿Ultra 200V处理器的轻薄本可以轻松实现20小时以上的续航，超越了一些采用ARM架构处理器的Windows笔记本。

不过不论是Meteor Lake还是Lunar Lake，他们都是用在低功耗笔记本上，而Arrow Lake则是Intel首款采用Chiplets设计的桌面处理器。

Arrow Lake芯片一共包括4个模块，分别是：

--CPU Tile：采用台积电N3B 3nm制程工艺，集成了P-Core、E-Core和缓存。

--SOC Tile：采用台积电N6 6nm制程工艺，集成了媒体引擎、内存控制器等。

--GPU Tile：采用台积电N5P 5nm制程工艺，集成了4核心512个流处理器的初代Xe LPG GPU。

--I/O Tile：采用台积电N6 6nm制程工艺，包含20条PCIe 5.0通道和24条PCIe 4.0通道。

这4个模块通过先进的Foveros 3D封装技术，整合在基础模块(基底)之上，进而整体封装，接口为新的LGA1851。

需要注意的是，Intel此前的桌面处理器，其内存控制器与CPU核心都是在一个Tile上，而Arrow Lake则将二者分别放在2个Tile上，内存延迟必然会增加不少，多少会影响到处理器的游戏性能表现。

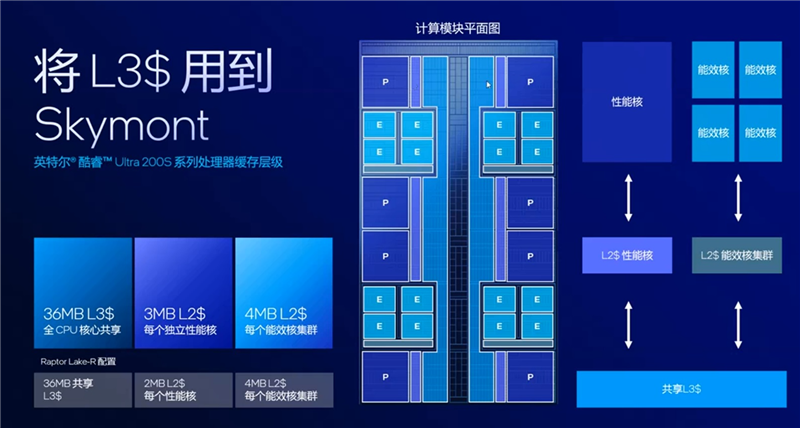

由于制程工艺的进步，CPU核心相比前代变得更小，为了解决积热问题，Intel改进了P-Core与E-Core的排列方式，不再是P核一块、E核一块，而是交互放置，每两个P核之间一个E核集群。

每个E核集群包括4个E-Core，配备4MB二级缓存，每个P-Core配备3MB二级缓存，合计共40MB二级缓存

三级缓存容量不变，依旧是36MB，所有的P-Core和E-Core都可共享使用。

可以很清晰地看出Intel的设计意图，Arrow Lake的架构就是为了低功耗而生。

相比前代，Arrow Lake平台在降低58%整体功耗的前提下，实现了19%的多线程性能代际提升。而在相同性能下，功耗只有上代一半。

至于游戏性能，按照Intel的说法，大致与AMD锐龙9 9950X持平。、

然而锐龙9 9950X并非AMD游戏性能最强的处理器，远不如锐龙7 7800X3D。此外，由于采用双CCD设计，需要屏蔽掉一个CCD才能达到锐龙7 9700X的水平”。

英特尔酷睿Ultra 200S系列处理器首发包含酷睿Ultra 9 285K，酷睿Ultra 7 265K，酷睿Ultra 7 265KF，酷睿Ultra 5 245K以及酷睿Ultra 5 245KF五个型号，具体规格如下图所示：

旗舰型号酷睿Ultra 9 285K，拥有8P+16E 24核心24线程、40MB二级缓存、36MB三级缓存。

其中P-Core加速频率最高5.7GHz，全核频率5.4GHz，相比i9-14900KS低了500MHz。E-Core频率则是4.6GHz。

酷睿Ultra 7 265K/7 265 KF均为20核20线程设计（8P+12E），加速频率最高5.5GHz，拥有36MB二级缓存，30MB三级缓存，P/E核基准频率3.9/3.3GHz，最高睿频频率5.4/4.6GHz，

KF尾缀的处理器没有核显，其它规格与K系列没有差异。

酷睿Ultra 5 245K/5 245KF为14核14线程设计（6P+8E），加速频率最高5.2GHz，全核频率5.0GHz，拥有26MB二级缓存、24MB三级缓存。
