AMD的全新一代的X870E系列主板，在规格方面增加了原生的USB4接口，但各家厂商都比较不甘心，在这块主板上尽量的把自家主板的一些特性展现一下，把各种小细节就堆砌上去。
华擎就属于那种比较暴力的，直接给X870E系列主板上了一个全新的NOVA系列，这个系列的主板，之前在M2拓展性和RGB灯效方面给小编留下了非常深刻的印象。
除了颜值之外，在很多细节方面，华擎的这块X870E NOVA主板也表现不错。主板最上面的M2插槽和主PCIe插槽，均使用了快拆设计，日常装机会更加的方便。
开箱

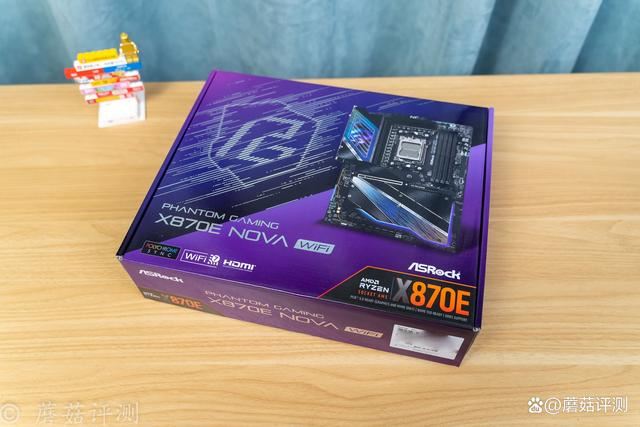

主板的包装非常漂亮，第一眼看过去就是满眼的紫色，包装盒也很精致。
包装左侧是主板的外观，右侧是熟悉的PG系列的LOGO，底部是主板的型号。
包装盒背面，信息丰富，详细介绍了主板的供电、拓展性和一些细节，底部有详细的主板配置参数。

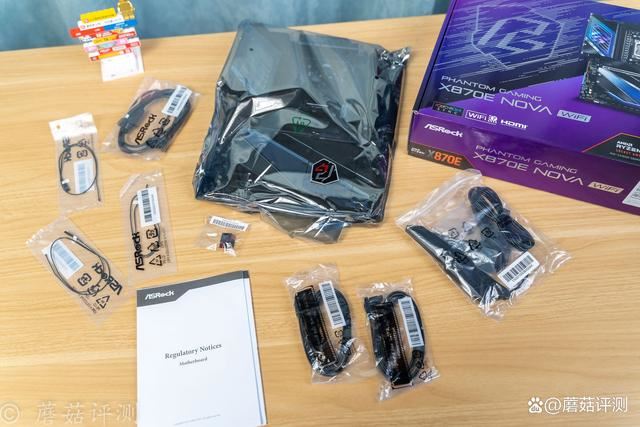

主板包装内的配件非常丰富，除了主板和说明文件之外，还有一些常规的配件，例如WIFI天线、键帽、SATA线和灯效拓展性，还有一些非常规配件，三个温度传感器，这就非常的妖，很少见到有主板送这个配件的。
外观

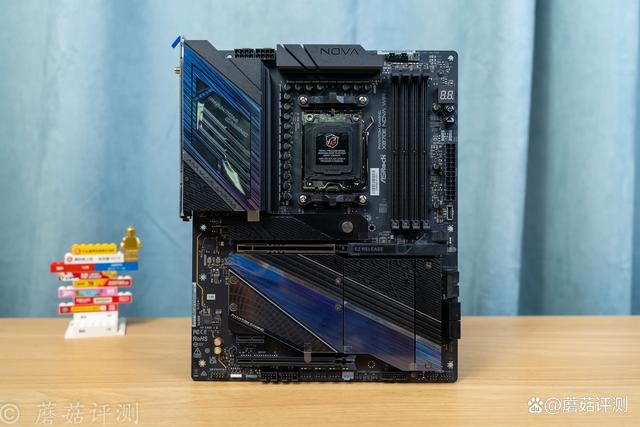

主板正面的外观挺漂亮的，整体采用黑色配色，左侧和底部点缀了很多蓝紫色的饰件。

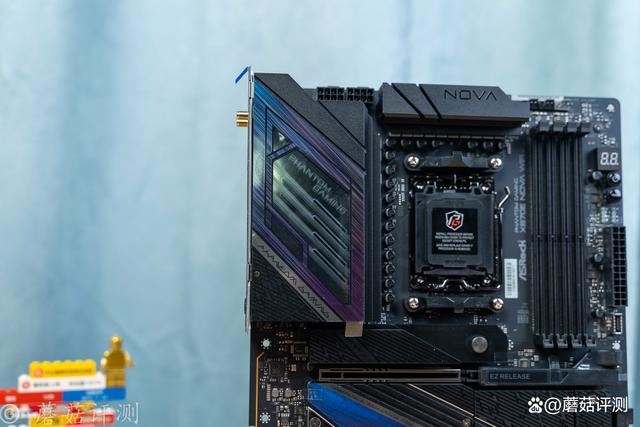

主板上部的供电规格超级豪华，处理器插座的左侧和上侧都是密密麻麻的黑色固态电容，左侧供电电路和上侧供电电路也均有金属件覆盖。
靠近看看AM5的插座，上面有塑料的保护盖，金属扣具部分还有熏黑处理，质感不错。
在主板左侧金属散热件的顶部，有塑料装饰件，中间还有格栅设计，内部依稀可以看到一个散热风扇。

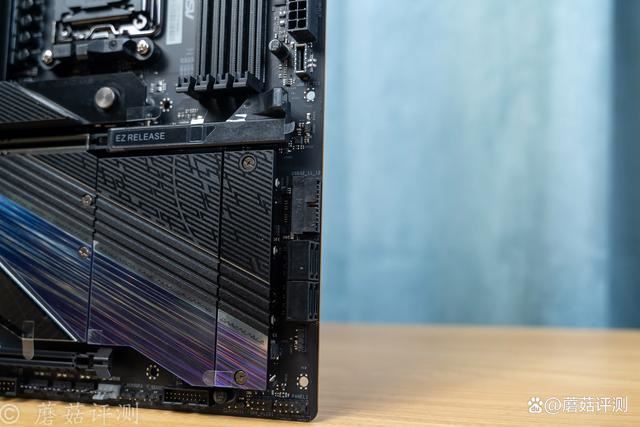

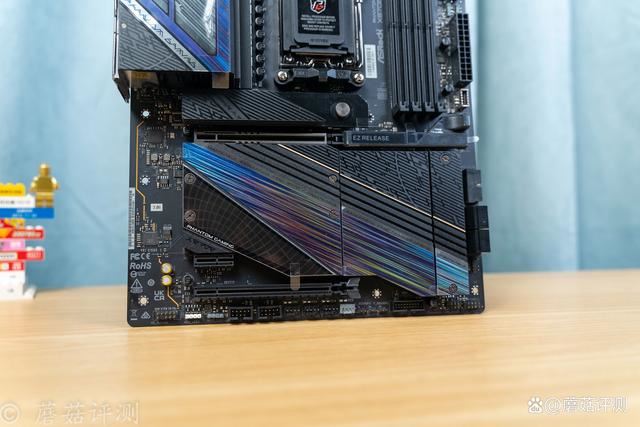

主板底部，金属覆盖件完美覆盖，除了左侧有多个M2插槽位之外，右侧貌似还有一个M2插槽。

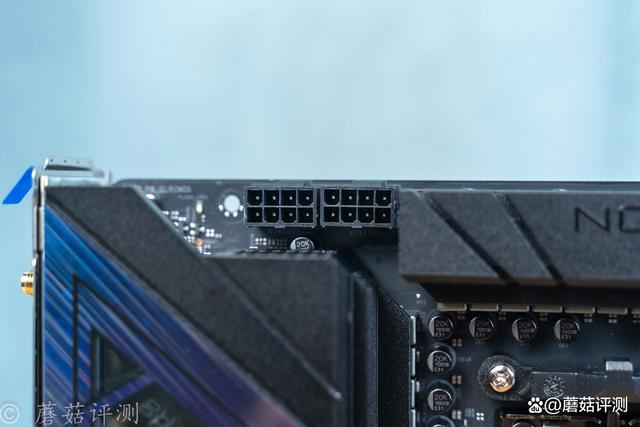

CPU的辅助供电插槽采用双8Pin设计，针脚均为实心，过流能力更强。

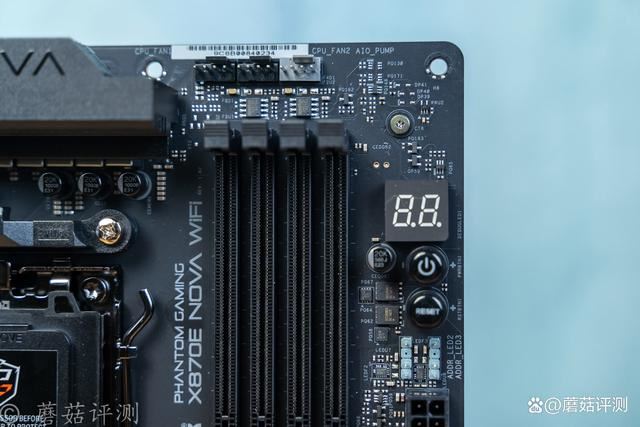

主板右上角，三个4Pin的风扇插座依次排开，左侧两个是CPU-Fan，右侧一个是水泵专用。右下角有一个双8位的屏幕，接着是开机、重启物理按键，以及两个5V三针ARGB灯效插座。
主板标配四条DDR5内存插槽，得益于8层PCB的硬件基础，其频率最大支持到8200MHz，非常给力。

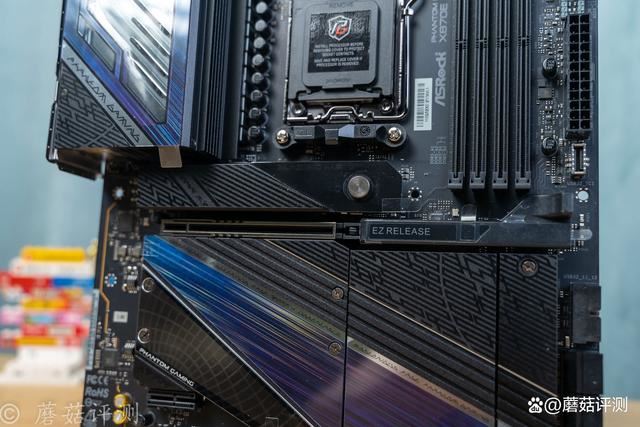

主板最上面的M2插槽最大支持PCIe 5.0 x 4，主PCIe插槽最大支持PCIe 5.0 x 16，且外面有金属加强件包裹，提高强度和稳定性表现。
上一页12 3 4 5 6 7 下一页 阅读全文

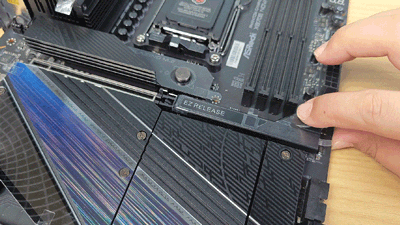

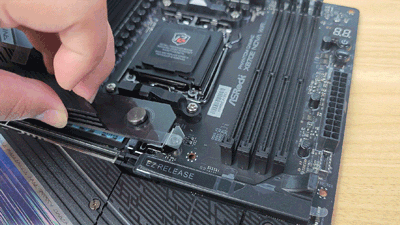

M2插槽的右侧金属卡扣，轻轻推一下，M2插槽的金属覆盖件就可以轻松取下。
装回也很简单，对准位置直接按下去，就可以轻松固定。
主PCIe插槽的固定卡扣部分采用推拉式设计，扳手设计在了主板的右侧，且体积很大，日常拆装显卡会更加方便。
简单的推拉一下，手感不错，嘿嘿。
主板底部的M2金属散热件采用螺丝固定，取下之后，可以看到下面的多个M2插槽。左侧的3个最大支持PCIe 4.0 x 4，右侧的一个最大支持PCIe 3.0 x 2或SATA。
主板底部，各种接口非常丰富，从左到右依次是音频插座、12V四针RGB灯效插座、5V三针ARGB灯效插座、USB 2.0插座两个、4Pin的风扇&水泵供电插座4个、温度传感器插座3个、USB 3.2机箱前置插座一个和一些机箱跳线插座。

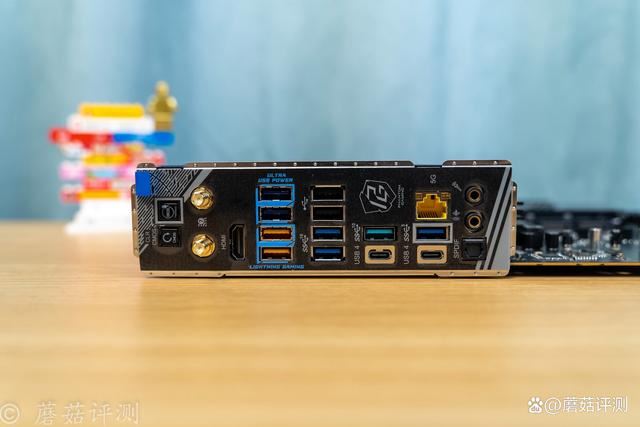

主板后部的IO接口也是非常丰富，从左到右一次是BIOS刷写按键、BIOS清除按键、WIFI 7天线插座、USB 3.2 Gen1供电加强接口2个、USB 3.2 Gen2电竞加强接口2个、USB 2.0接口2个、USB 3.2 Gen2接口3个、USB 3.2 Gen1接口一个、USB4接口2个、5G的有线Lan口1个和音频接口3个。
主板后部标配金属背板，且金属背板上标配有透明绝缘膜，不错不错。
拆解
我们这里准备拆解一下，看看这块主板的详细用料表现。

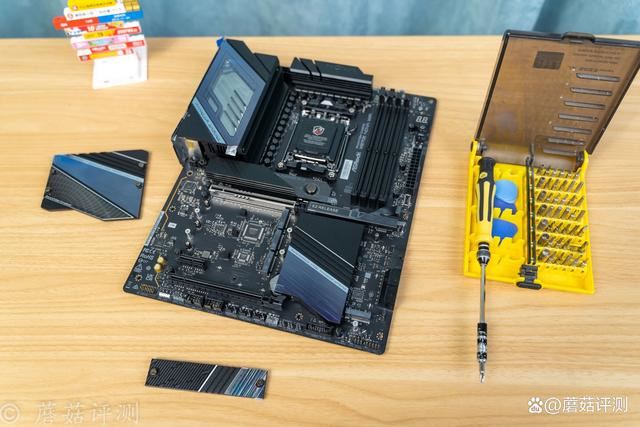

主板正面、反面的金属覆盖件数量还是非常多的，一大堆，各种体积的。尤其是主板左侧金属覆盖件，造型非常复杂，内部还标配有散热风扇。
主板正面金属件去掉之后，主板正面的各种元件还是非常丰富的。
主板供电规格超级豪华，左侧有14相供电，上侧有10相供电，规格超级豪华。
上一页 1 23 4 5 6 7 下一页 阅读全文
供电模组的输入接口为双8Pin设计，周围有多颗20K的黑色固态电容，起到稳压滤波的作用。

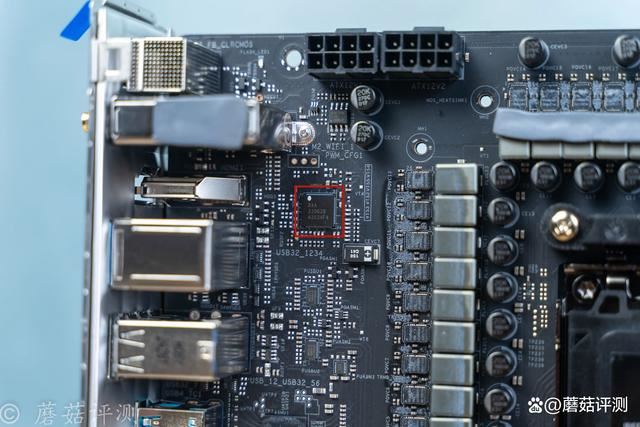

供电模组的主控丝印RAA229628，听说是最大支持18相PWM控制信号输出，在这块主板上，大概率是10+1双通道的PWM控制信号输出。
主板左侧，从上到下是14颗DrMos，看着就非常的给力。

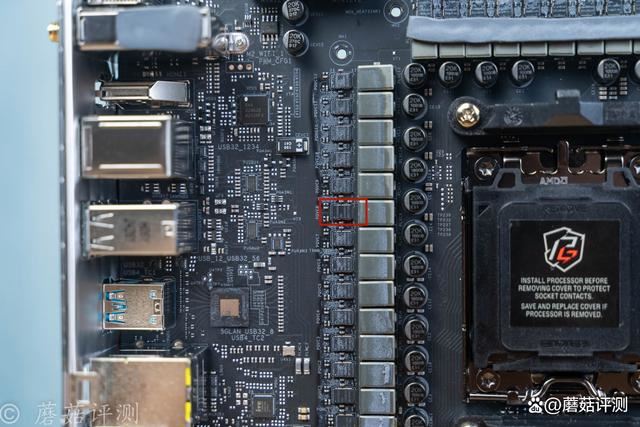

靠近看看，上面的13颗清一色的丝印R2209004，最大稳定输出电流在110A左右，非常给力。最下面还有一颗DrMos，丝印RAA220075，最大稳定输出电流在75A左右，右下角是一颗PWM控制器，用于控制这颗DrMos，这里应该是用于处理器外围供电的。

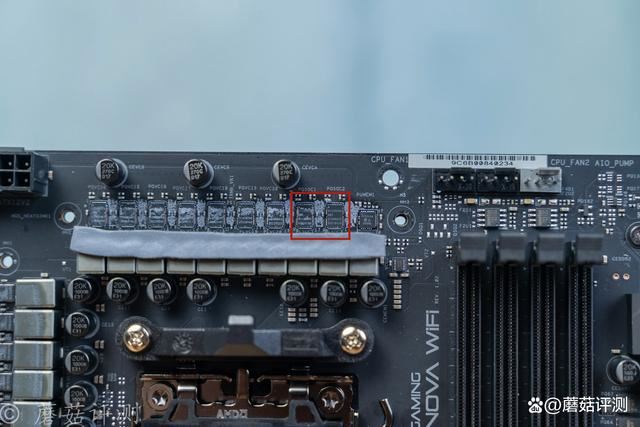

主板最上面共有10相供电，左侧7颗为核心供电，右侧2颗为核显供电，丝印均为R2209004，最大稳定输出电流110A。最右侧一颗DrMos丝印SIC431A，最大稳定输出电流在24A左右，大概率负责处理器内存控制器部分的供电。
主板IO接口后面，有一颗最大的芯片，红框，丝印ASM4242，这是一颗USB4主控芯片，这颗芯片有专门的散热设计，另外，华擎还在这里配备了一个主动散热风扇。橙框芯片丝印BW9951E，这颗芯片大概率是USB主控芯片，给主板IO面板上的USB接口提供支持。黄框芯片应该也是USB主控芯片，给主板后部的USB接口提供支持。

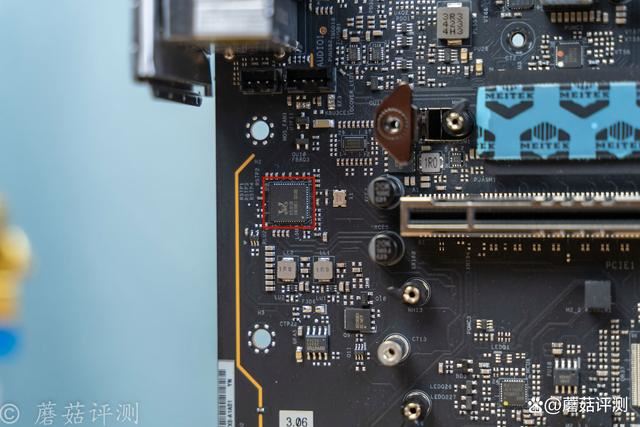

红框芯片丝印RTL8126，这是一颗5G的有线Lan口主控芯片。
主板的主PCIe插槽的右侧，有一颗主板BIOS刷写芯片，右侧应该是主板的BIOS存储芯片，但是被这个塑料机构挡住了。

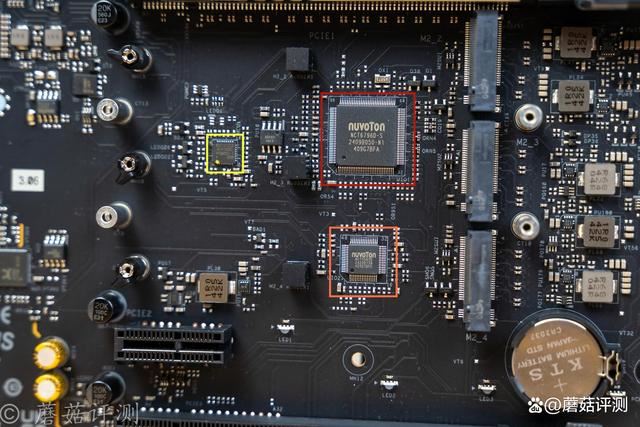

最大的芯片丝印NCT6796D，这是一颗IO检测芯片，用于检测主板的各种参数信息。橙框芯片丝印，这也是一颗监控芯片。黄框芯片是一颗RAM架构的单片机芯片，负责主板的灯效控制。

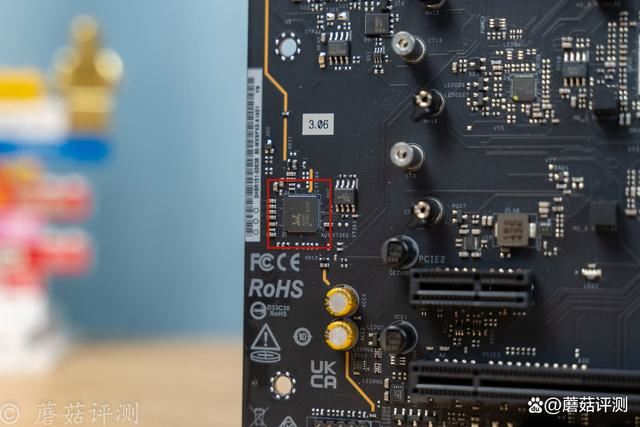

主板左下角的音频部分，主控芯片丝印ALC4082，旗舰级别的声卡主控芯片。
主板的右下角，红框部分，是两颗南桥芯片，提供充足的PCIe通道。橙框芯片丝印ASM1061，给旁边的SATA接口提供支持。黄框芯片丝印ASM2480B，这颗芯片大概率给旁边的M2接口提供支持，让其既能支持NVMe的M2固态，也能支持SATA的M2固态。

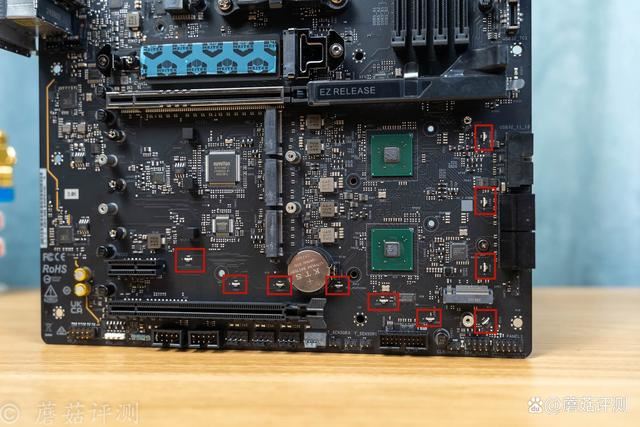

主板底部的四周，有多颗贴片式的LED芯片，负责主板底部的RGB灯效。
上一页 1 2 34 5 6 7 下一页 阅读全文
装机
这块主板的重量很给力，标配的金属背板，让这块主板又重又硬。

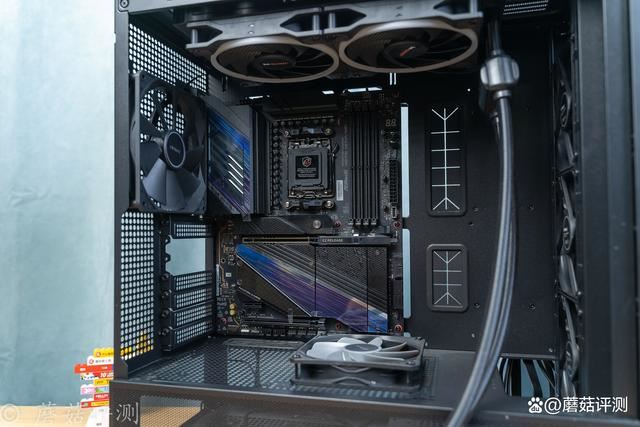

主板轻松固定在安钛克FLUX机箱内，四周有对应的走线开孔。

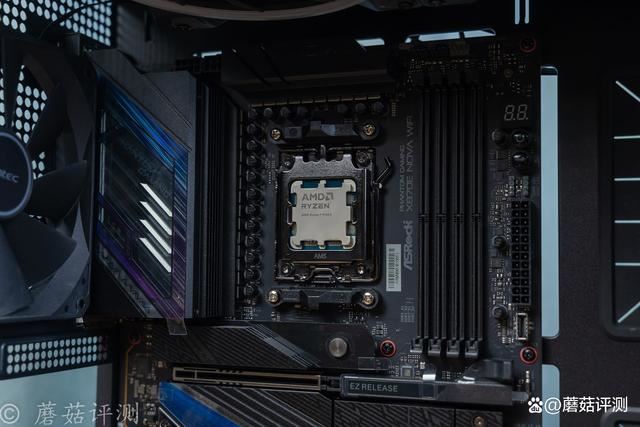

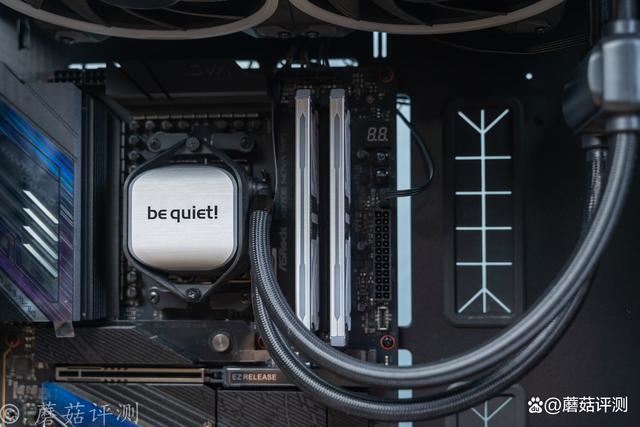

处理器是AMD的9700X，这里轻松安装到主板上。
散热器用的是德商德静界的PURE LOOP2 FX 280一体式水冷，这款水冷采用外置水泵设计，让水冷头更加轻薄的同时，还可以专门针对水泵做静音处理，日常运行更加安静。
内存用的是宇瞻ZADAK的SPARK内存，16GB*2 6000MHz，这套内存的金属马甲非常漂亮，采用两种不同的表面处理互相搭配，同时配合多段式的RGB灯带，很有设计感。
内存轻松安装到主板上，双通道内存，首选2、4插槽。内存在默认安装的情况下，顶部看到的是银色金属马甲，中间有一条完整的RGB灯带。

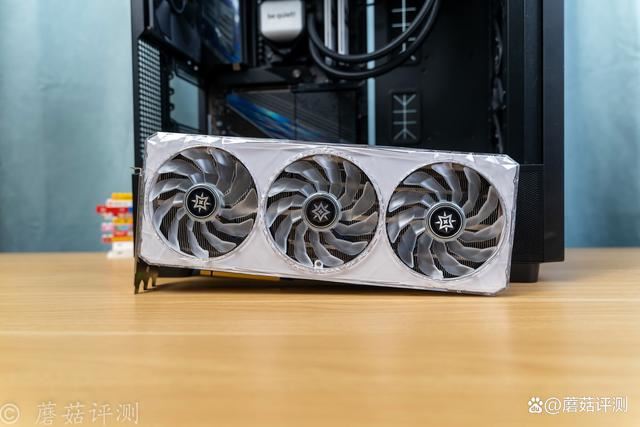

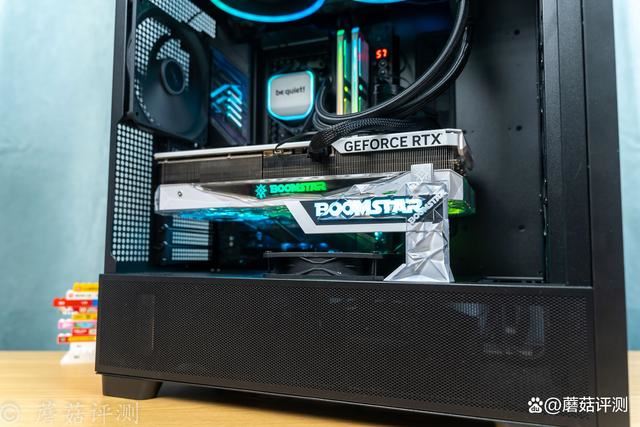

显卡用的是影驰的RTX4080 Super星曜OC，这张显卡整体采用白色的配色，正面和侧面均有ARGB灯效设计。

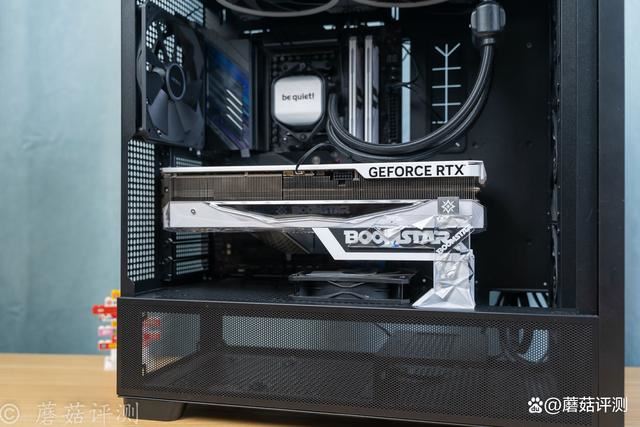

显卡默认水平安装，并在显卡的尾部撑一个原装的显卡支架。
电源用的是微星的MPG A850G PCIE5金牌全模组电源，这款电源支持ATX 3.0，标配PCIe 5.0供电接口，采用全日系电容，拥有10年质保，平时用起来非常放心。
上一页 1 2 3 45 6 7 下一页 阅读全文

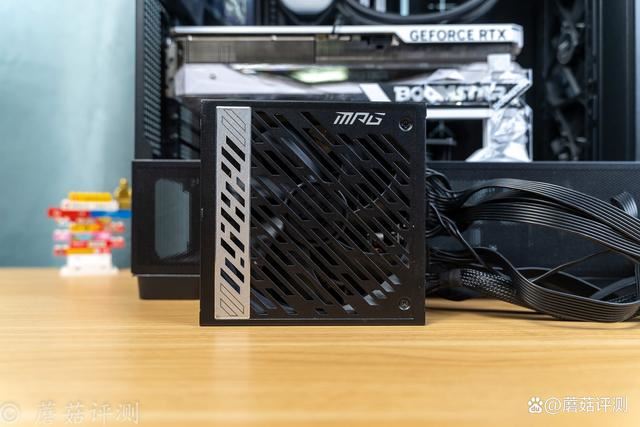

电源侧面的散热格栅采用和电源外壳一体式的设计，日常装机的兼容性表现更加出色。内部标配了一把135mm规格的散热风扇，这把风扇采用动态液压轴承，日常运行更加安静。
电源轻松固定，顺手把各个部分的供电接口都插好。

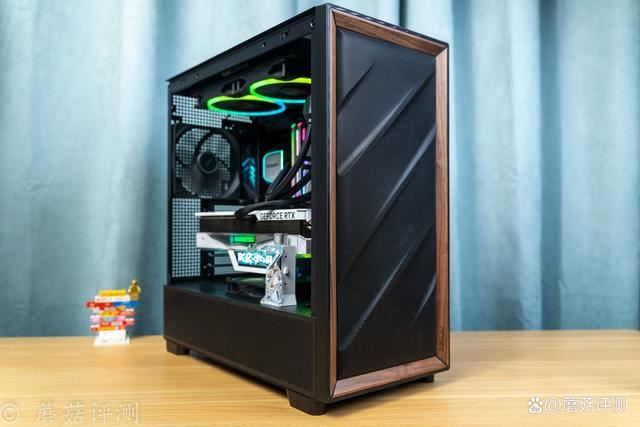

擦电，开机，一次点亮，整机效果非常漂亮。安钛克FLUX机箱前部的木框真不错，中间的金属冲孔网格栅还有造型处理。
机箱标配5把机箱风扇，前部3把风扇用于进风，后部1把风扇用于出风，电源仓上部还有一把风扇，专门照顾显卡部分的散热。

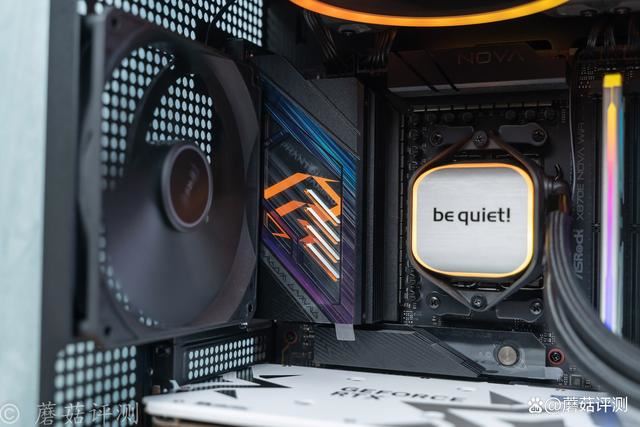

华擎这块X870E NOVA主板的左侧供电散热件，内部有漂亮的RGB灯效设计，配合表面的造型设计，视觉观感很漂亮。
靠近看看，内部的散热风扇扇叶清晰可见，日常待机情况下会停转，不会有噪音。

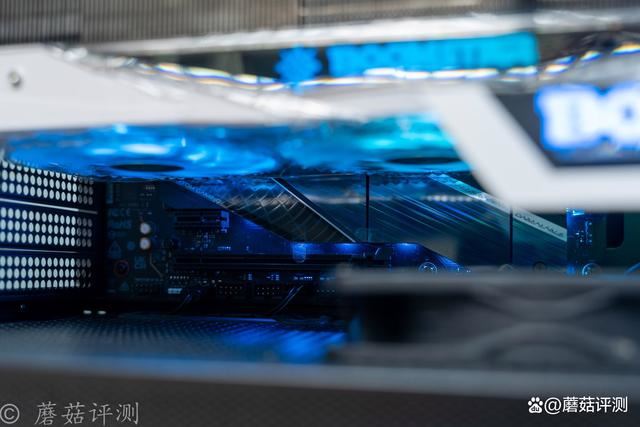

主板底部，一周圈的贴片式LED，效果不错。
德商德静界的这款水冷，水冷头顶盖采用金属材质，表面有拉丝处理，中间是熟悉的be quiet！的LOGO，四周有一圈RGB灯带，乳白色的，柔光效果不错。
水冷排标配两把140mm规格的散热风扇，静音设计，扇叶上有标志性的水波纹处理，日常运行非常安静。

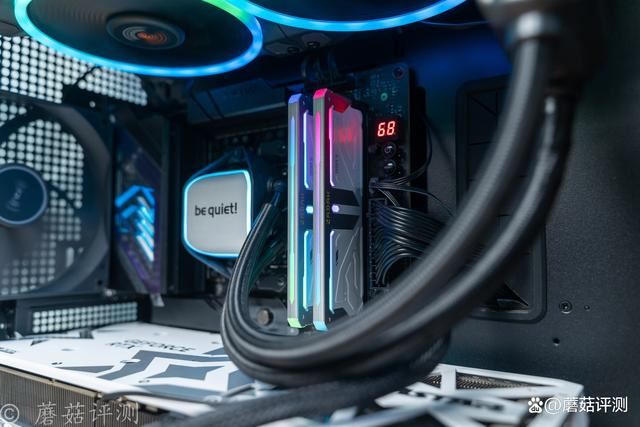

宇瞻ZADAK的这套SPARK内存，顶部有一条RGB灯带，搭配两侧的金属马甲造型，整体的视觉观感不错。
内存侧面是多段式的RGB灯带，其本身就有漂亮的造型设计，同时还能很好的搭配内存金属马甲，一点都不单调，更有设计感。
影驰这张RTX4080 Super星曜OC显卡，其显卡的ARGB灯效支持主板同步，可以更好的和机箱内部的其他硬件互相搭配，整机效果更加出众。
上一页 1 2 3 4 56 7 下一页 阅读全文
安钛克FLUX机箱前部有一圈木质材质，木纹清晰，质感非常不错。中间是大面积的金属冲孔网，并有特殊的冲压造型。
木质造型的右下角，是熟悉的安钛克的LOGO。
机箱内部空间表现也非常不错，横向宽度十分充足，面对影驰这张RTX4080 Super星曜OC，可以轻松安装，显卡供电走线也十分容易。
测试

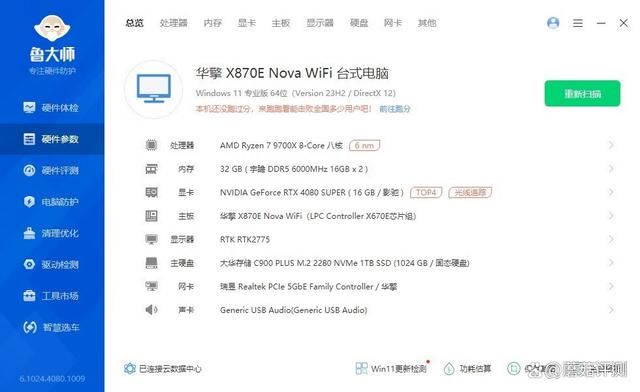

整机配置一览，处理器是9700X，主板是华擎的X870E NOVA，显卡是影驰的RTX4080 Super星曜OC。对了，处理器这里解锁了功耗限制。
简单跑个整机测试，整机得分244W，其中处理器单独得分98.6W，显卡单独得分105W，分数都很高。
简单看下9700X的硬件规格，这颗处理器拥有8核、16线程，三级缓存32MB，最大睿频在5.5GHz左右。

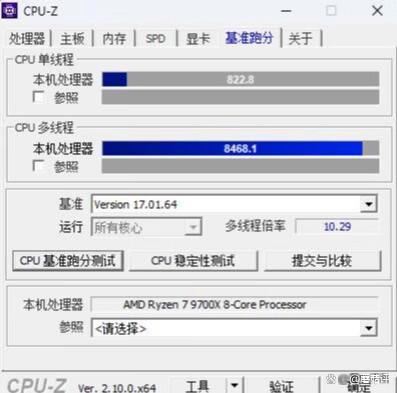

简单跑个CPU-Z的测试，单核得分822.8，多核得分8468.1，表现不错。
再跑个CineBench R23，单线程得分2163，多线程得分22825，表现非常不错。
接着是3Dmark的CPU测试，1线程得分1268，8线程得分8692，最大线程得分10332。
内存打开EXPO，频率可以轻松稳定在6000MHz，时序40-40-40-96，表现不错。
简单跑个内存读写测试，内存读取速度在58559MB/s、写入速度在78022MB/s、复制速度55342MB/s，延迟78.7ns，表现不错。
跑个3Dmark的FSE测试，显卡分数34787，物理分数39020。
再跑个TS测试，显卡分数28499，CPU分数14109。

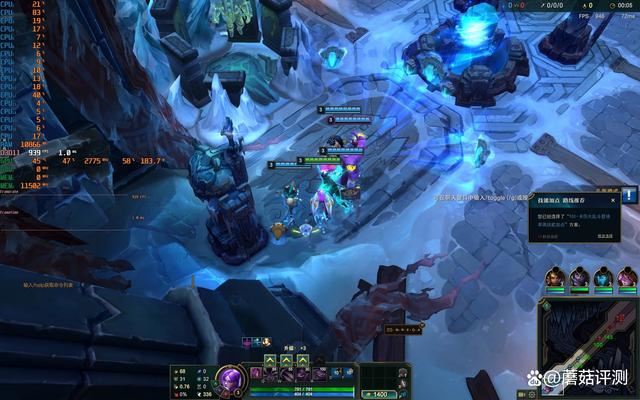

游戏实测，LOL大乱斗模式，2K分辨率，全极高画质，泉水游戏帧数在939帧左右，9700X的单核性能确实非常强。
上一页 1 2 3 4 5 67 下一页 阅读全文

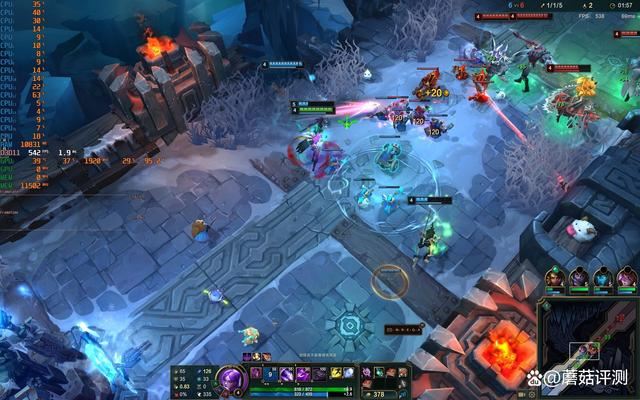

日常团战的情况，游戏帧数也能保持在542帧左右，非常流畅。

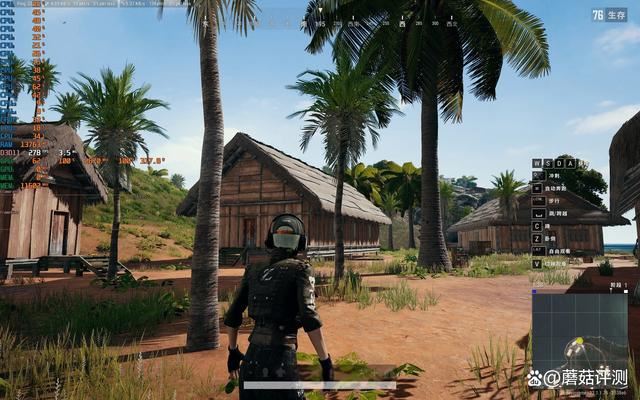

绝地求生PUBG，2K分辨率，全高画质，室外游戏帧数在278帧左右，表现还行。
室内游戏帧数的表现差不多，也能保持在281帧左右，同样很流畅。
众生平等奥德赛，2K分辨率，全极高画质，体积云最低，走廊游戏帧数在134帧左右，处理器的占用在40%左右，非常流畅。
室外大场景下，游戏帧数也能保持在100帧左右，处理器占用同样在40%左右，9700X的性能确实不错。

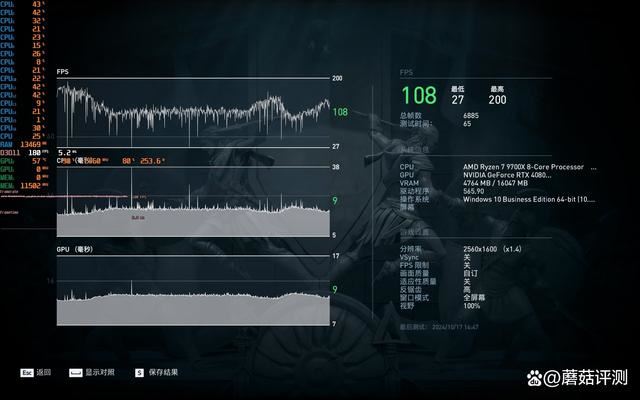

最后整体的平均游戏帧数在108帧左右，平时可以流畅的玩。

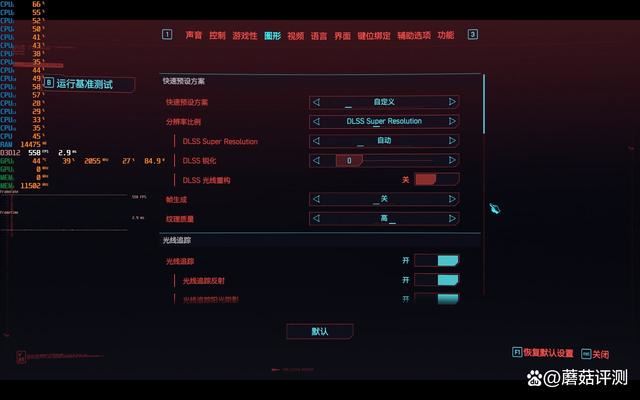

赛博朋克2077，2K分辨率，光追超级画质，大力水手DLSS自动。
酒吧吧台的灯光效果非常梦幻，游戏帧数在109帧左右，非常流畅，处理器的占用在56%左右。
室外水滩处的光影效果同样非常真实，水滩内的各种倒影清晰可见。

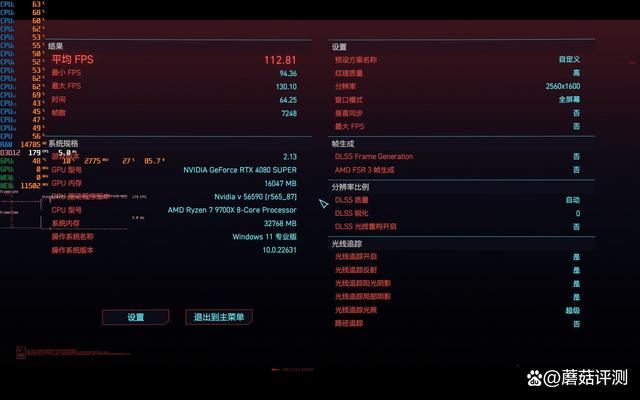

整体的平均游戏帧数在112帧左右，表现不错。
日常待机情况，处理器的温度在44℃左右，表现不错。
简单跑个CPU-Z的压力测试，处理器功耗在145W左右，全核心睿频5.3GHz，温度在84℃左右。

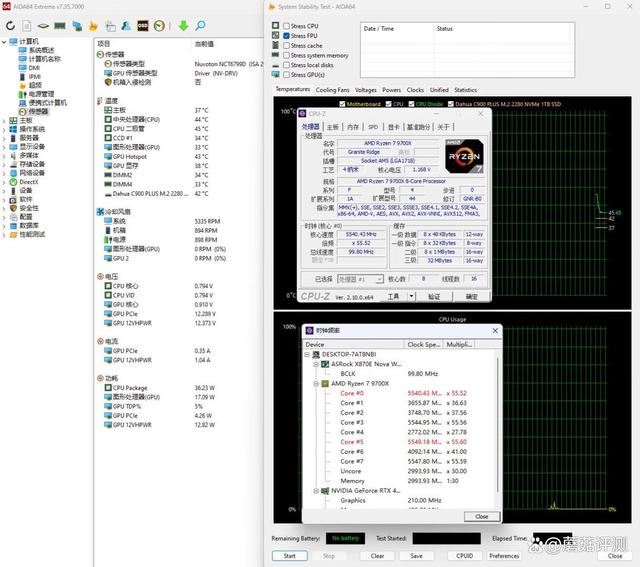

单烤FPU测试，处理器功耗在155W左右，全核心睿频4.7GHz左右，温度稳定在95℃。
总结
华擎这块X870E NOVA主板的整体表现非常不错，供电部分用料超级豪华，采用20+2+1+1的供电规格，其中核心供电20相，核显供电2相，清一色的110A的DrMos，内阻更小，并在供电电路上覆盖有大体积的金属散热片，在左侧金属散热片的内部标配一把主动散热风扇，让供电系统的运行温度更低，始终保持高效状态。
拓展性方面，这块主板标配5个M2插槽，4个SATA 3.0接口，可以轻松满足用户高速、大容量的存储拓展需求。另外在细节方面，最上面的M2插槽支持快装，主PCIe插槽的固定卡扣，也使用特殊的机械结构设计，把拨杆拉到了侧面，日常拆装显卡会更加舒服。
颜值方面，这块主板正面覆盖了大面积的金属覆盖件，其表面处理更加精致，且在主板左侧供电散热件、主板下部M2金属覆盖件部分均设计有RGB灯效，支持主板同步。
