一加手表 2是一加旗下的新一代旗舰智能手表产品，外观上延续了圆形表盘设计，采用铝合金表框，提供出色质感。功能配置上全面升级，搭载高通骁龙W5和恒玄2700双旗舰芯片，提供强大的性能、丰富的功能，同时很好的平衡功耗，提供超长续航。还支持eSIM通讯、微信手表版，可独立于手机使用。
- 在健康监测方面，一加手表 2搭载8通道光学心率传感器和16通道血氧传感器，大幅提升检测精准度，支持异常提醒，预警健康风险；睡眠监测同样升级，可记录20分钟小睡，支持鼾症风险评估、熬夜损害评估，支持了助眠音乐 入睡暂停，提供多维睡眠报告。
- 运动监测方面，搭载了双频GPS定位，精准还原运动轨迹。支持超百种运动模式，包括羽毛球、滑雪、网球、游泳、健身、骑行6项专业运动模式。其中跑步模式可提供毫秒级跑姿识别，还拥有腕上领跑员、专业课程，辅助用户科学健康运动。
- 其他方面，一加手表 2支持「握拳」手势控制，支持手表拍照和预览，支持多功能NFC和车钥匙，拥有80+App提供更多的扩展功能。一加手表 2支持4天全智能模式和12天轻智能模式，搭载闪充黑科技，充电十分钟，可使用一整天。下面就来看看这款产品的详细拆解报告吧~
开箱
一加手表 2 包装盒采用了天地盖结构，盒盖上设计有品牌LOGO和产品名称，以及对应配色的产品外观。
包装盒底部贴有出厂标签，产品名称：TD-LTE无线数据终端，型号：OPWW234，输入：5V-1A，公司：OPPO广东移动通信有限公司，中国制造，颜色：星云绿。
包装盒内部物品有手表、充电线、充电底座和使用说明书。

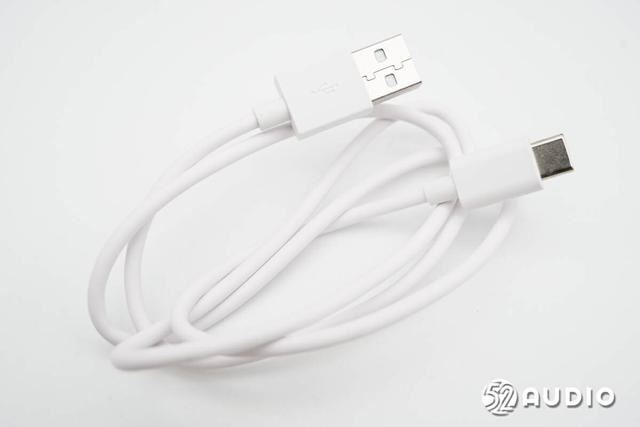

手表充电线，采用了USB-A to USB-C。

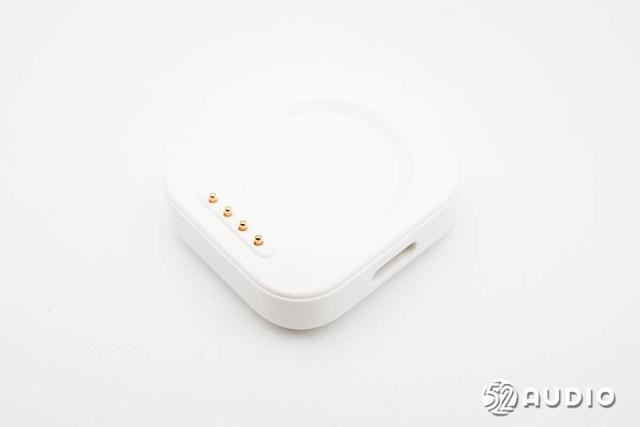

分体式的磁吸充电底座，通过触点为手机充电。
充电底座型号：OWF21，输入电压：5V-2A，制造商：OPPO广东移动通信有限公司，中国制造。

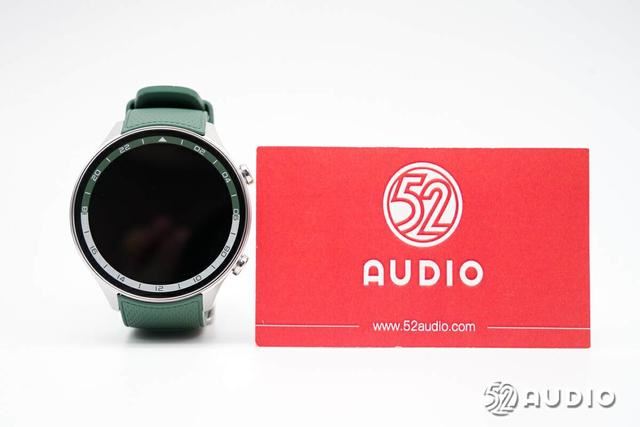

一加手表 2 采用了经典圆形表盘设计，相较于上代，线条更加精炼。铝合金表壳，采用磨砂+亮面双重工艺处理，质感也十分出色。标配的22mm硅胶表带，佩戴舒适亲肤。
表带采用了针型金属表扣和双表带箍，佩戴稳固，不易脱落。表带与表盘采用滑锁固定，能够自由拆卸更换。

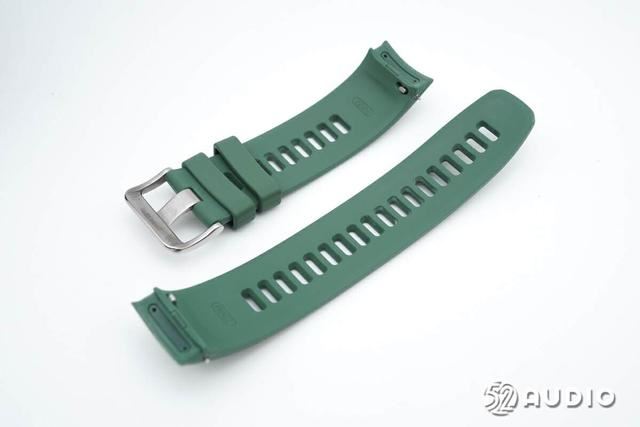

解开滑锁，分离表带和表盘。表带针孔密集，能够更好地适配不同用户使用，外侧还设计有菱格纹理装饰。
表带内侧凹面设计，提升透气性。
一加手表 2 表盘正面搭载1.43英寸的OLED屏幕，466*466分辨率，326 PPI ，最高亮度600nit。屏幕四周设计双色拼接刻度环，提升产品的时尚感，同时起到削弱屏幕黑边的视觉效果。
上一页12 3 4 5 6 7 8 下一页 阅读全文

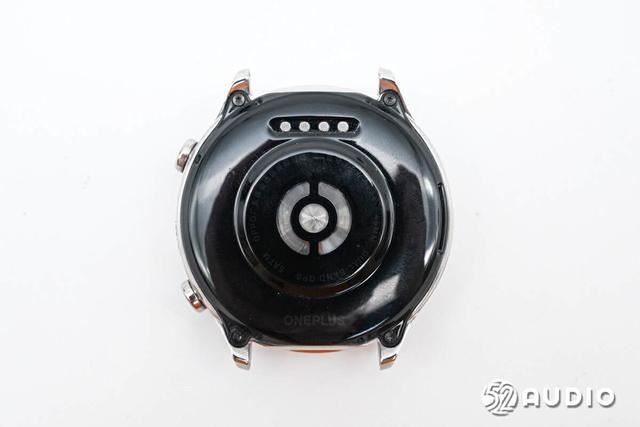

表盘背面采用了二次喷涂塑胶底壳，触感光滑圆润。中间传感器模组微凸，更好地贴合皮肤检测。上方设置有连接充电底座的金属触点。
健康监测模组开窗特写，采用了菲涅尔透镜。

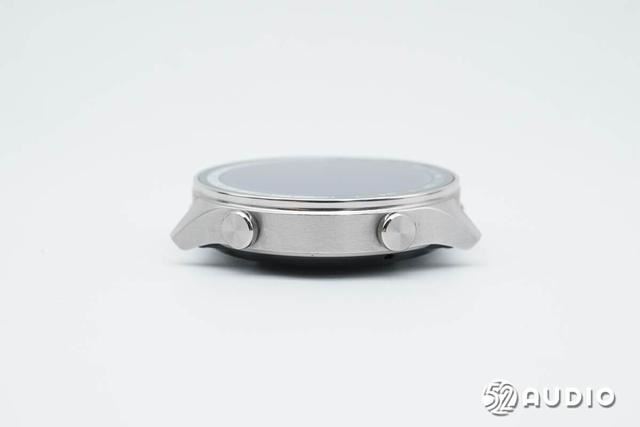

表盘右侧设置类似计时码表的双按键，边缘亮面处理，背部CD纹理装饰，更显精致。

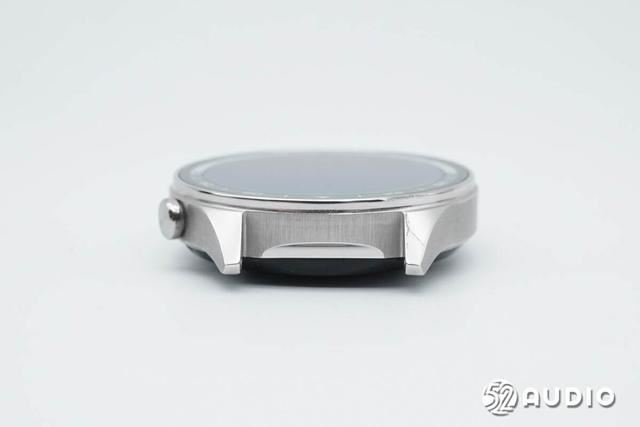

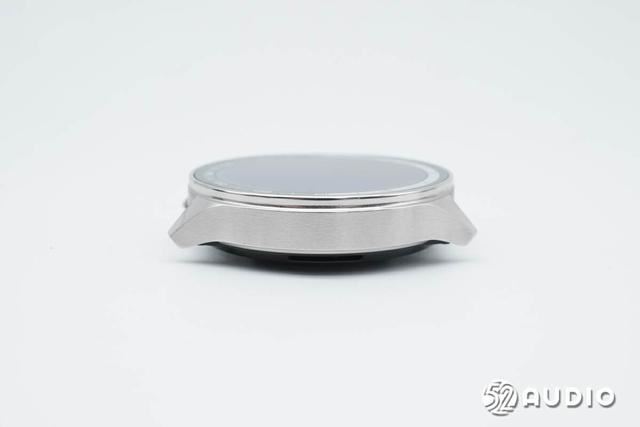

表盘另外一侧外观一览。
表盘一端衔接表带的表耳结构一览。
表盘另外一端的表耳结构一览。
表盘一端的排水孔，右侧圆形是气压计开孔。

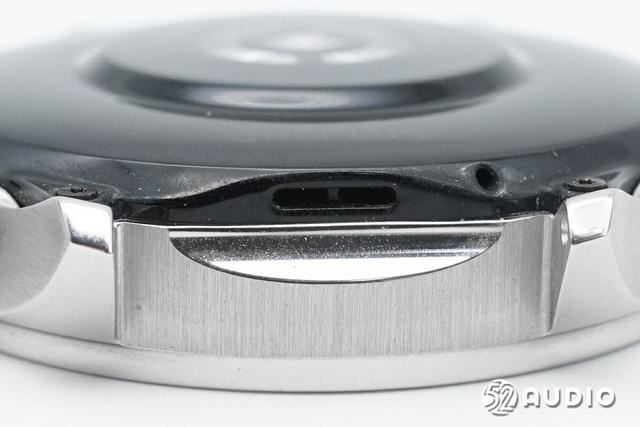

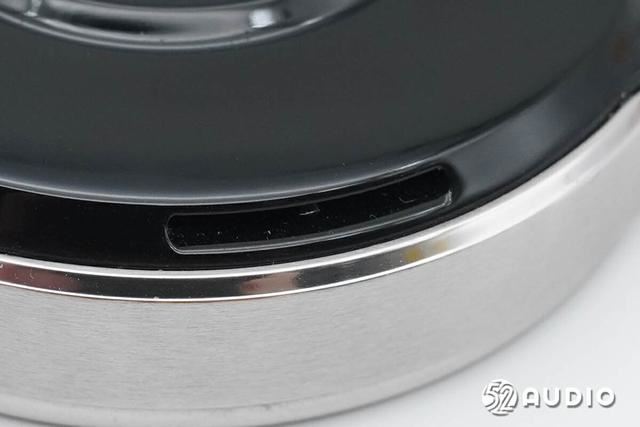

底壳一侧的扬声器出音孔。
底壳另外一侧的麦克风拾音孔。
经我们实测，一加手表 2 整机重量约为59.1g。

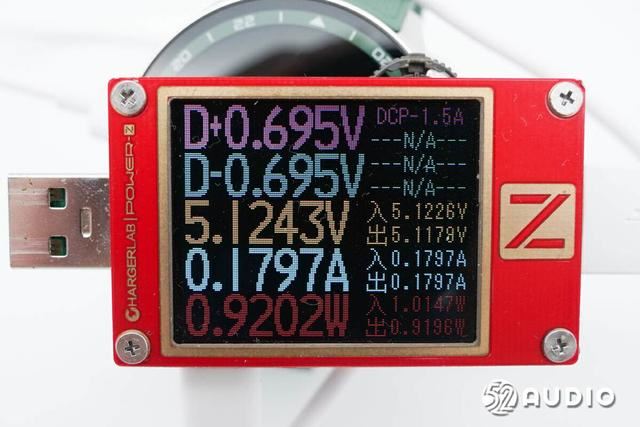

我们采用CHARGERLAB POWER-Z KT002为一加手表 2 进行充电测试，输入功率约为0.92W。
上一页 1 23 4 5 6 7 8 下一页 阅读全文
拆解
通过开箱，我们详细了解了一加手表 2 的外观设计，下面进入拆解，看看内部结构配置~
卸掉表盘四个角的固定螺丝，打开背部盖板。
盖板内侧结构一览，中间传感器模组覆盖散热贴纸，四周排线连接扬声器、麦克风、气压计等元器件。
腔体内部结构一览，主要元器件通过螺丝固定。

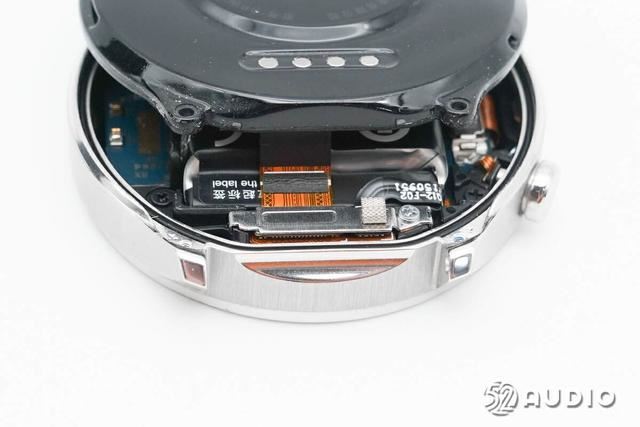

传感器模组排线与主板通过BTB连接器连接，通过金属压板增强固定。
卸掉螺丝，

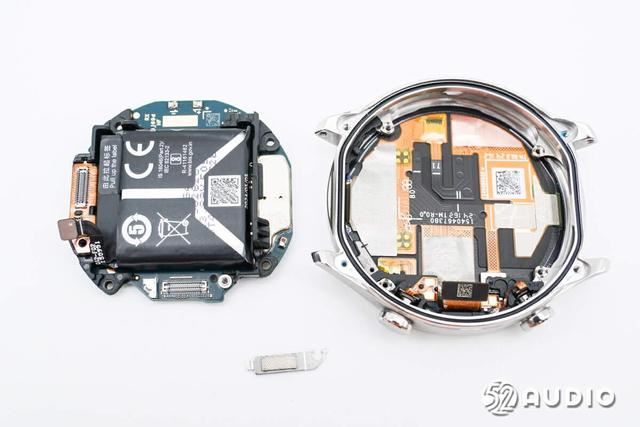

挑开连接器，卸掉螺丝，取出主板和电池。
腔体底部结构一览，屏幕内侧电路贴有导电布胶带屏蔽，中框内侧还设置有支架固定功能按键排线。
取出支架，支架上还印刷有LDS镭射天线。

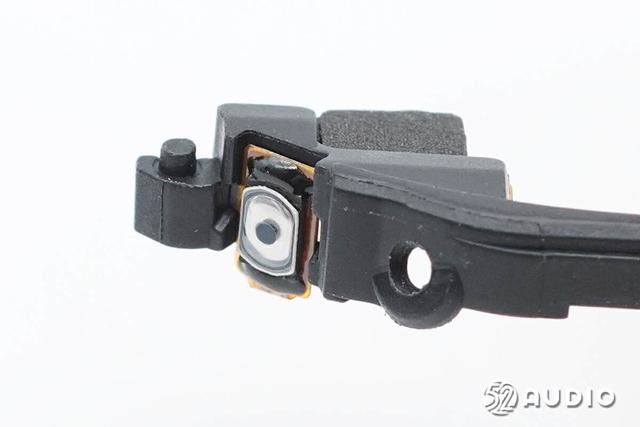

用于功能控制的微动按键特写。
另外一颗微动按键特写。
环境光传感器特写，用于检测环境亮度调节屏幕亮度。

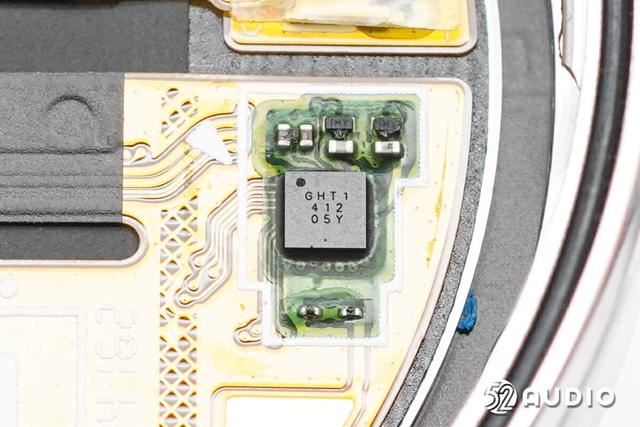

丝印GHT1412的触控芯片。
上一页 1 2 34 5 6 7 8 下一页 阅读全文

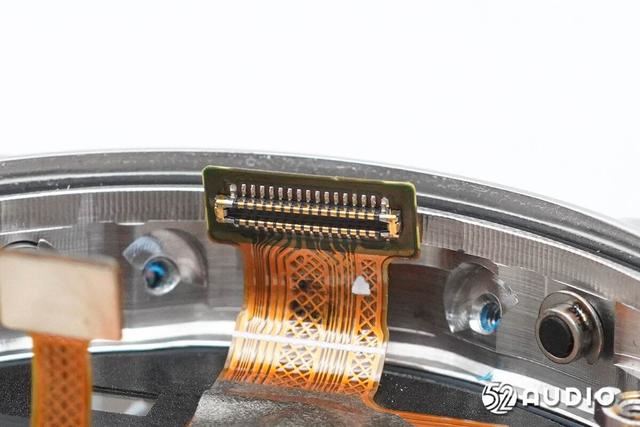

屏幕连接主板的BTB连接器公座。

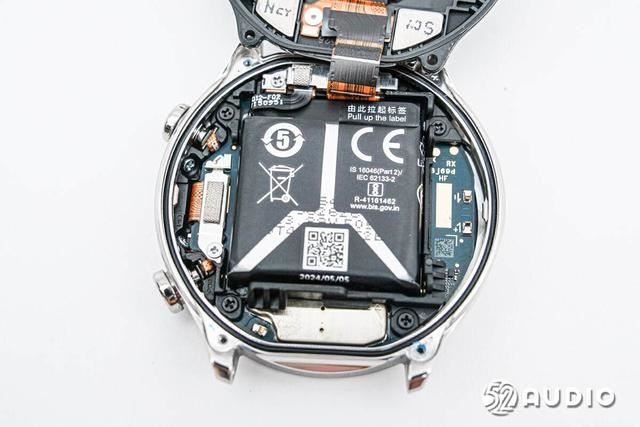

主板一侧结构一览，上层通过框架固定电池单元。

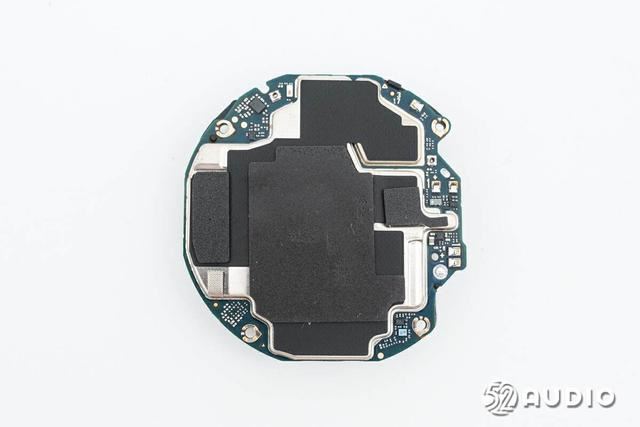

主板另外一侧通过大面积屏蔽罩防护。

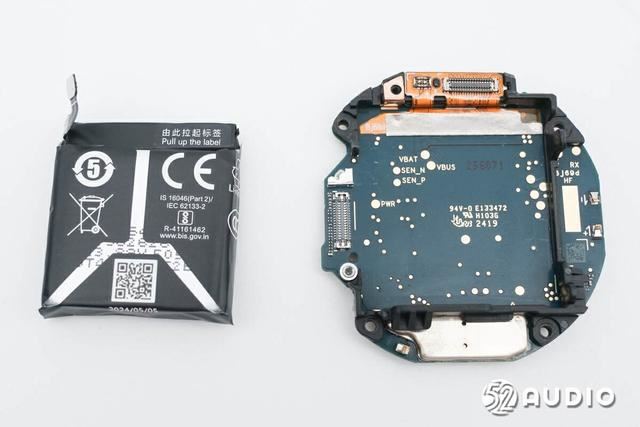

取掉主板上固定的电池。

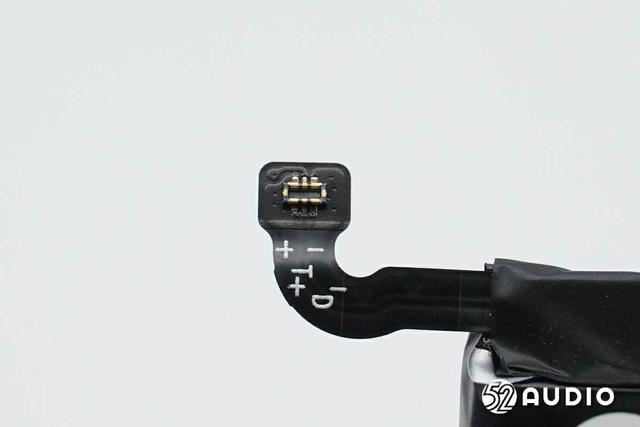

电池排线连接主板的BTB连接器公座特写。

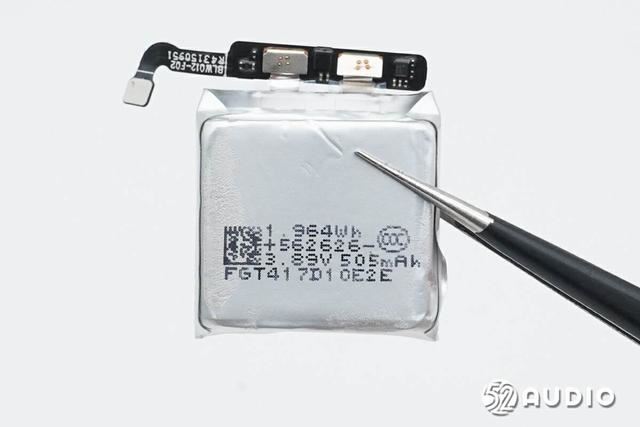

撕开外部绝缘保护，电芯上丝印信息一览。电压：3.89V，容量：505mAh 1.964Wh。

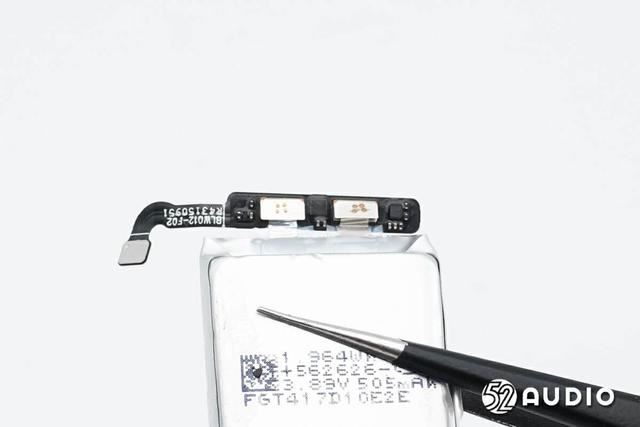

电池保护板电路一览，主要IC打胶防护。
丝印B3 0H的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

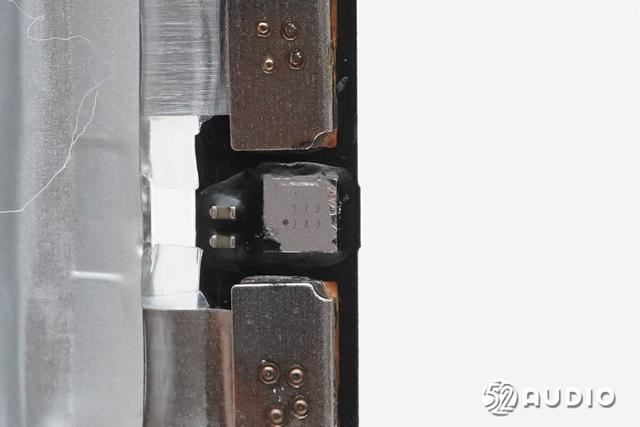

丝印173 283的IC。

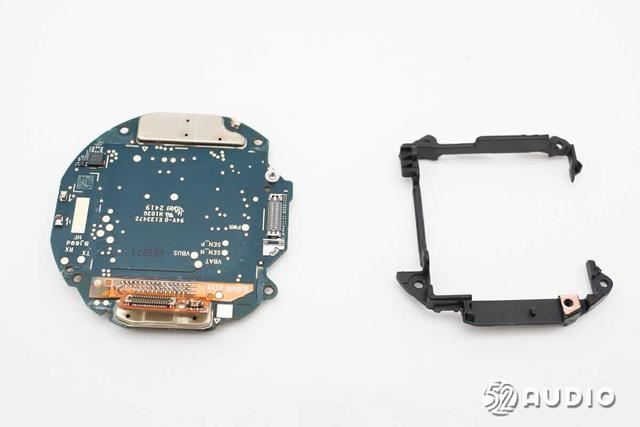

取掉主板上的电池框架。

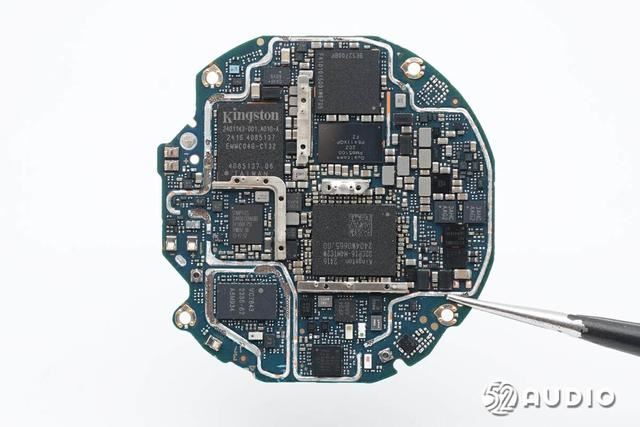

拆掉所有屏蔽罩，主板一侧电路一览。

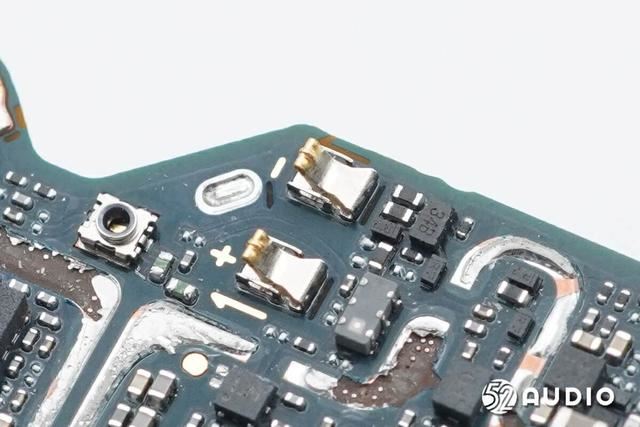

连接功能按键排线的金属弹片。
上一页 1 2 3 45 6 7 8 下一页 阅读全文
另外一处连接功能按键排线的金属弹片。
连接LDS镭射天线的金属弹片。

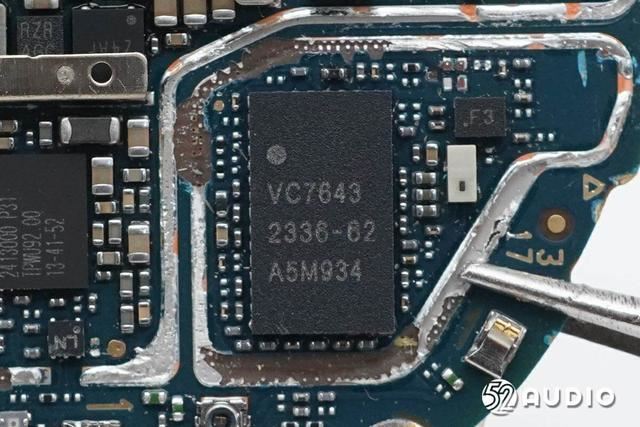

Vanchip唯捷创芯VC7643-62射频放大器，是一款4GMMMBPA模组，应用于3G和4G频段实现信号放大功能。

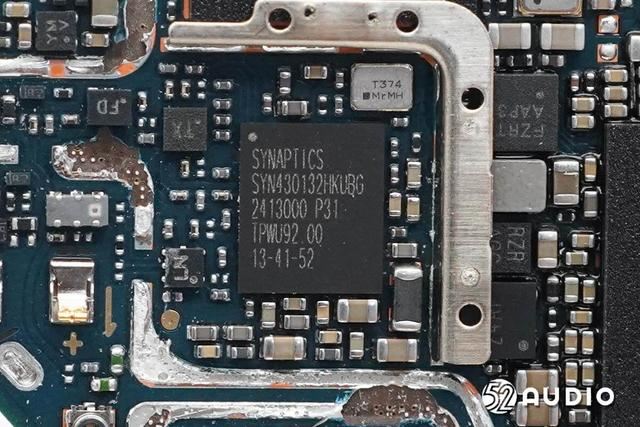

Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi单芯片SoC。

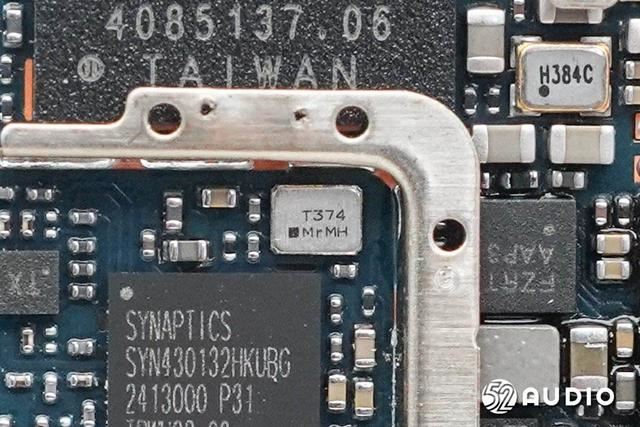

镭雕T374的晶振特写，用于提供时钟。
Kingston金士顿EMMC04G-CT32 eMMC存储器，容量4GB，用于用户文件存储。

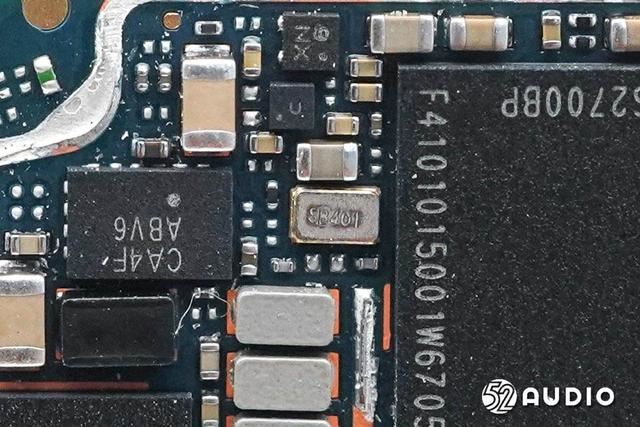

丝印CA4F的IC。

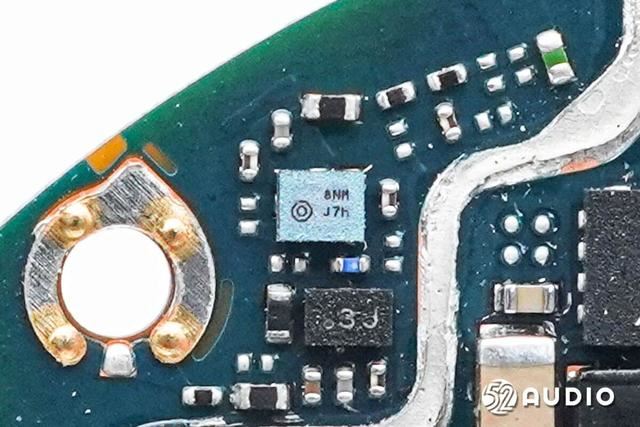

丝印8NM J7h的IC。
BES恒玄BES2700BP单芯片RTOS手表SoC，采用12nm先进制程，具有高性能，超低功耗，高集成度的特点。
为处理器提供时钟的晶振特写。
Qualcomm高通PMW5100 PMIC，用于手表整机供电。

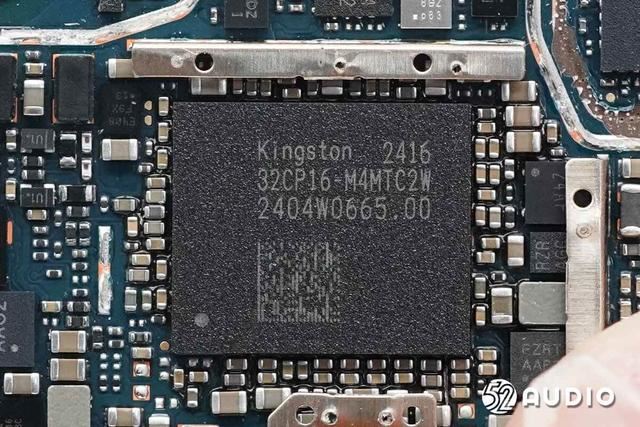

Kingston金士顿32CP16-M4MTC2W存储器，ePoP封装。存储器下方设置高通骁龙W5可穿戴平台，基于4纳米制程工艺，采用增强型混合架构（4nm SoC+22nm AON），支持全新的超低功耗蓝牙5.3架构，以及面向Wi-Fi、全球导航卫星系统(GNSS)和音频的低功率岛，并支持深度睡眠和休眠等低功耗状态。
上一页 1 2 3 4 56 7 8 下一页 阅读全文

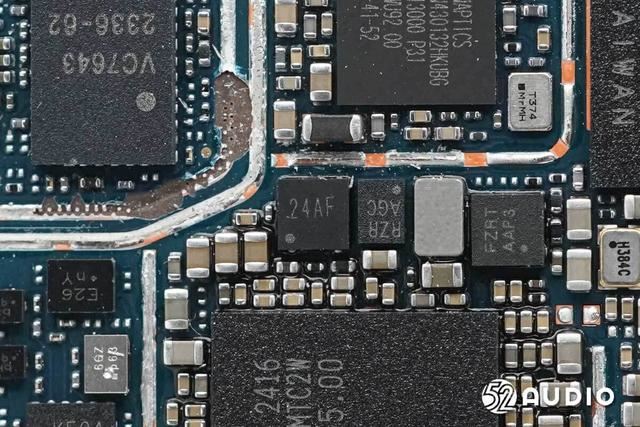

丝印24AF的IC。
丝印RZR AGC的IC。
丝印FZRT AAP3的IC。

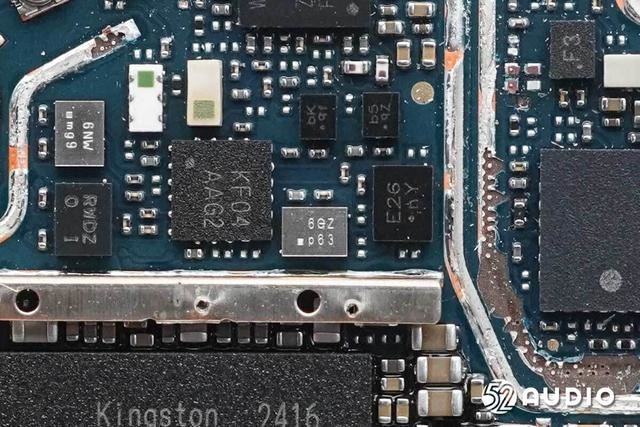

丝印KF04 AAG2的IC。
丝印E26 nY的IC。
丝印6GZ p63的IC。

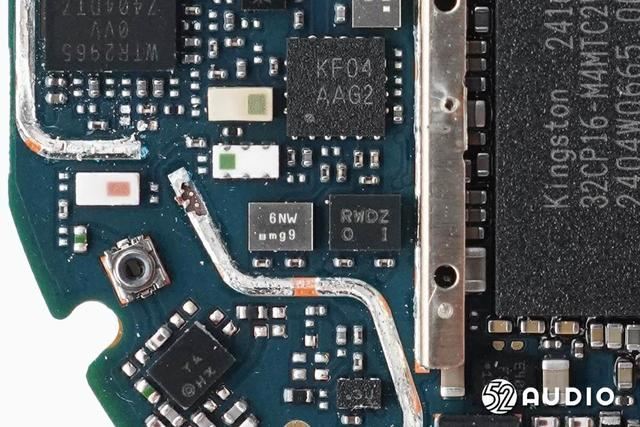

丝印6NW mgg和RWDZ的IC。

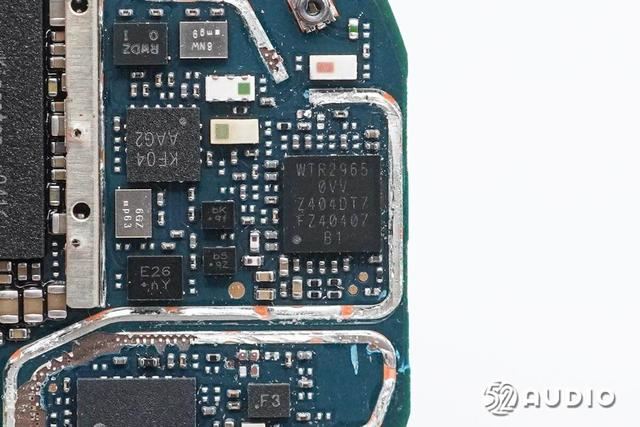

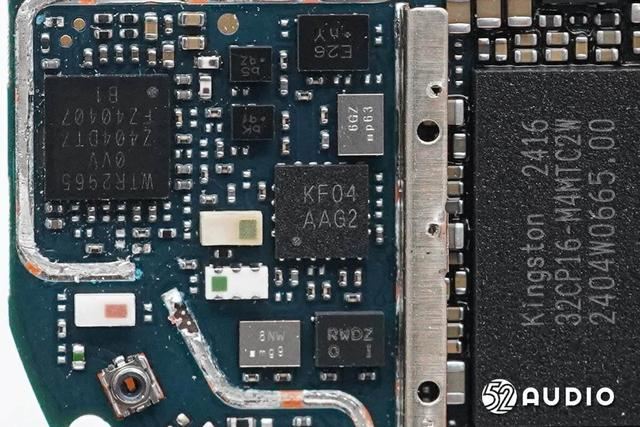

Qualcomm高通WTR2965 LTE收发器。
丝印YA HX的IC，外围采用了多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感，产品通过精心设计的线圈及电极，实现了高Q值和高自谐振频率（SRF），采用叠层干法工艺制作，能够提供高精度和高一致性的产品，满足精密电子组件的严苛要求。

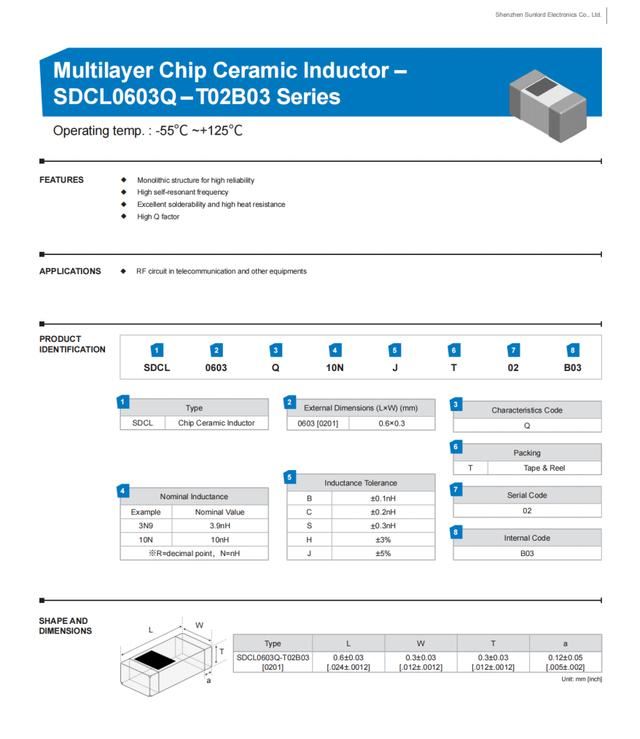

Sunlord顺络电子SDCL0603Q-T02B03系列详细资料图。据我们拆解了解到，包括HUAWEI、OPPO、跃我、大疆、科大讯飞、小米、Redmi、联想、iKF、Marshall、JLab、Nothing、倍思、摩托罗拉等众多品牌旗下产品均已采用顺络电子的电感器。
丝印873E的IC。

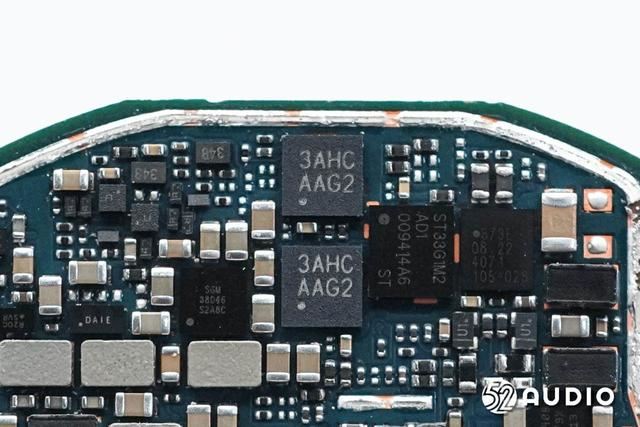

ST意法半导体ST33G1M2M微控制器。
两颗丝印3AHC的IC。
上一页 1 2 3 4 5 67 8 下一页 阅读全文
SGMicro圣邦微SGM38046单电感AMOLED屏幕供电芯片，内置电荷泵，具有优秀的调节率，支持输出真实关断。

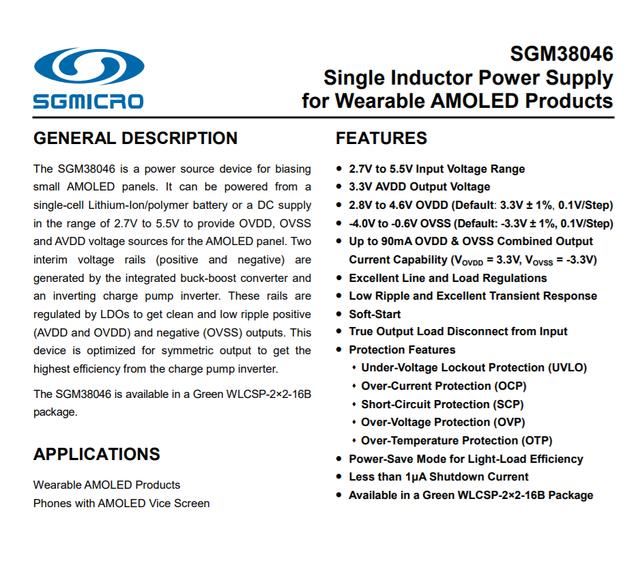

SGMicro圣邦微SGM38046详细资料图。
丝印DAIE的IC。

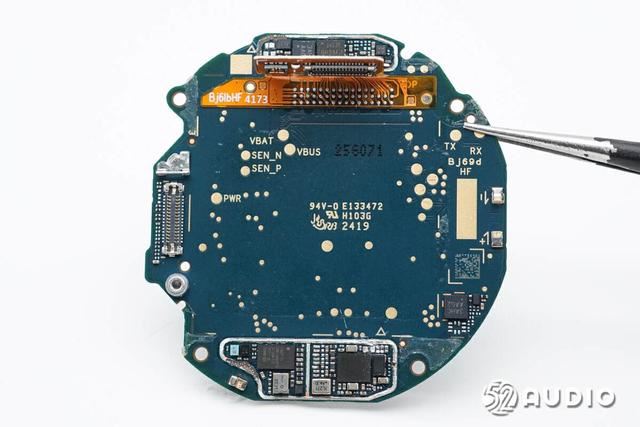

主板另外一侧电路一览。
连接健康监测模组和电池排线的BTB连接器母座特写。

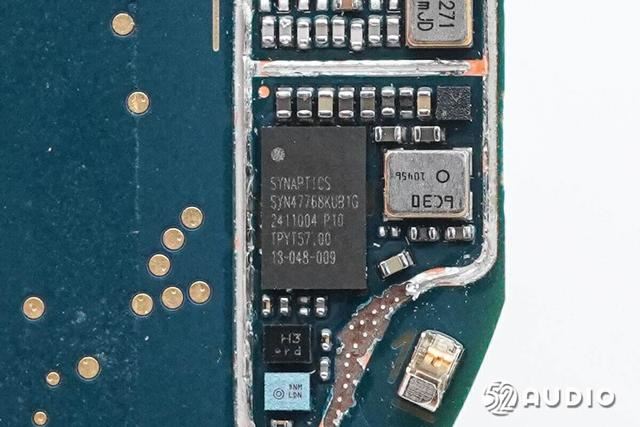

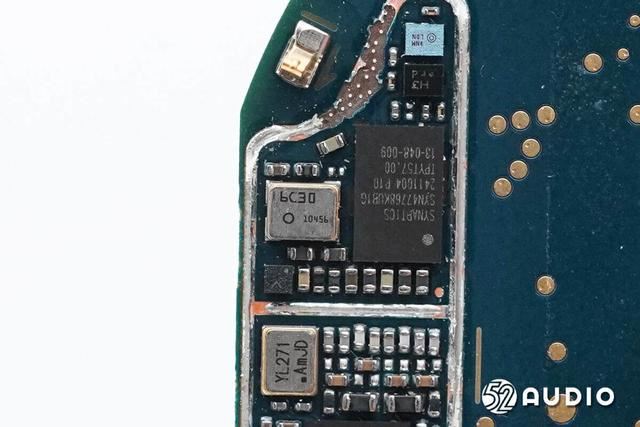

Synaptics新思SYN47768KUB1G全球导航卫星系统（GNSS）SoC。
为全球导航卫星系统（GNSS）SoC提供时钟的晶振特写。

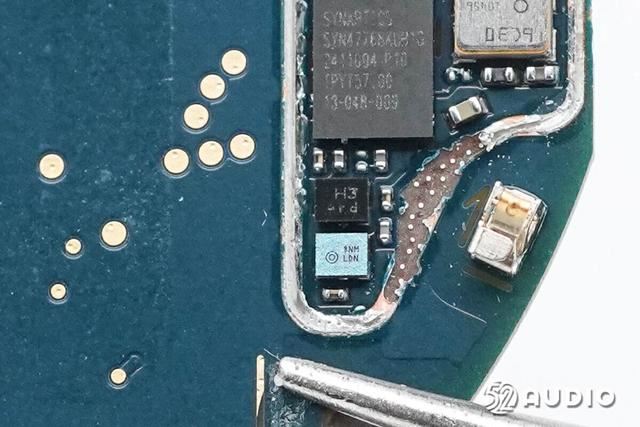

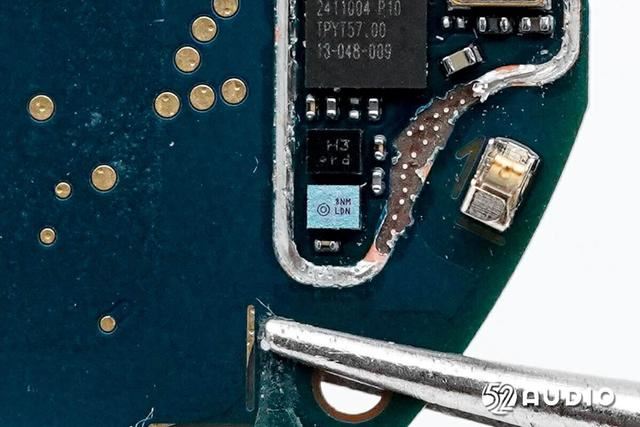

丝印H3 rd的IC。
丝印3NN LDN的IC。

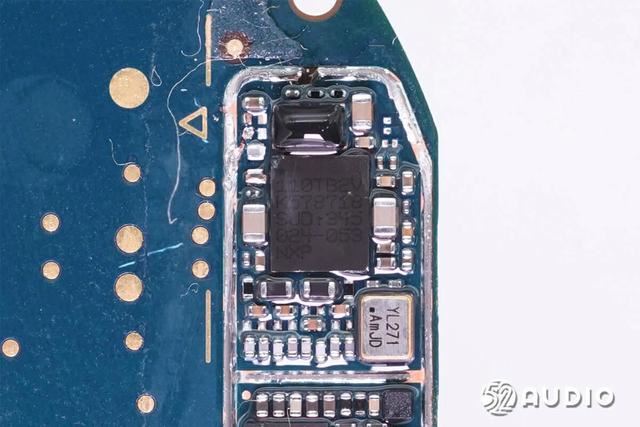

NXP恩智浦丝印“110TB2V”的NFC芯片。

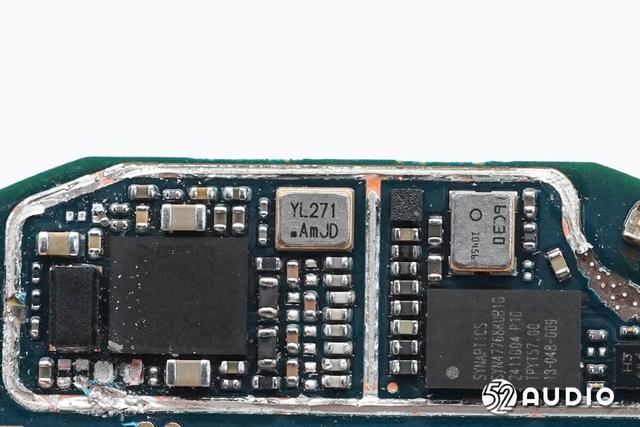

镭雕YL271的晶振特写。
丝印3AHC AAG2的IC。
上一页 1 2 3 4 5 6 78 下一页 阅读全文

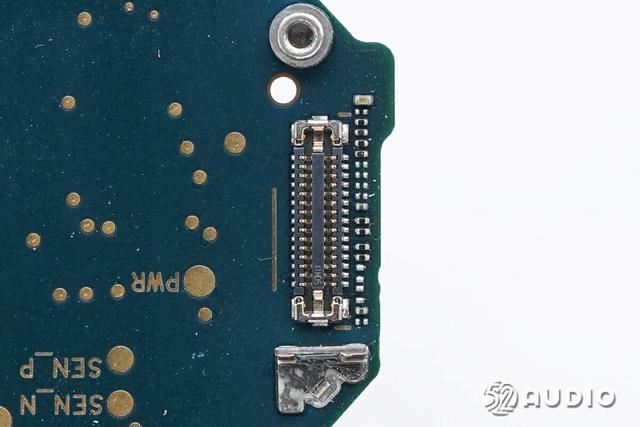

连接屏幕排线的BTB连接器母座特写。

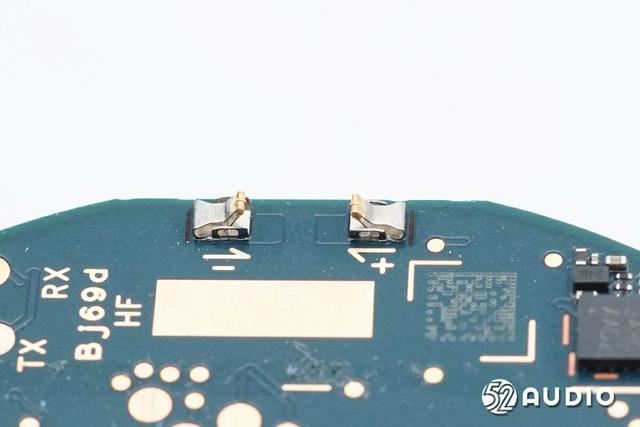

连接扬声器的金属弹片特写。

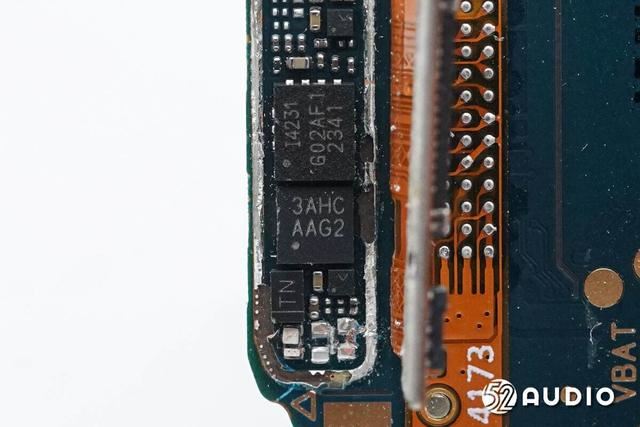

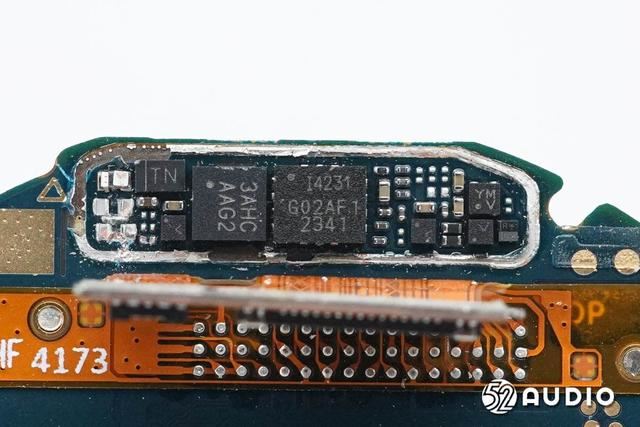

丝印I4231的TDK 6轴传感器，用于采集用户运动数据。
丝印3AHC的IC。
取掉盖板内侧扬声器、排线及连接的元器件。

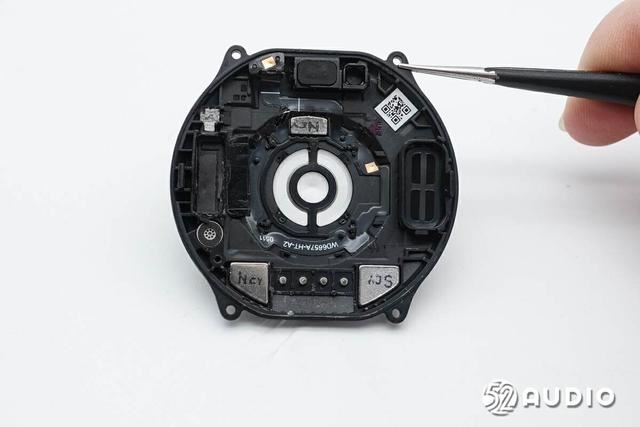

盖板底部结构一览，中间传感器模组开窗外围设置有用于检测佩戴状态的传感器。
为手表内置电池充电的金属连接器特写，两侧设置有磁铁固定。

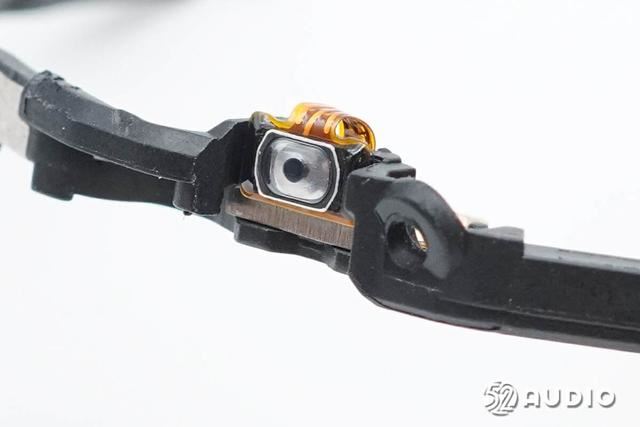

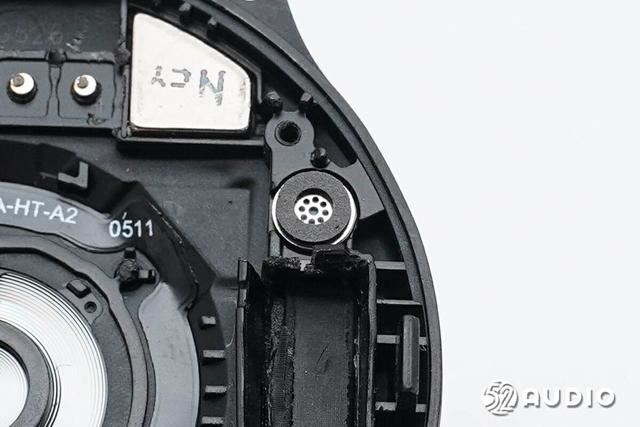

麦克风拾音孔内侧结构特写，设置密封海绵垫、金属盖板和防水透气膜。

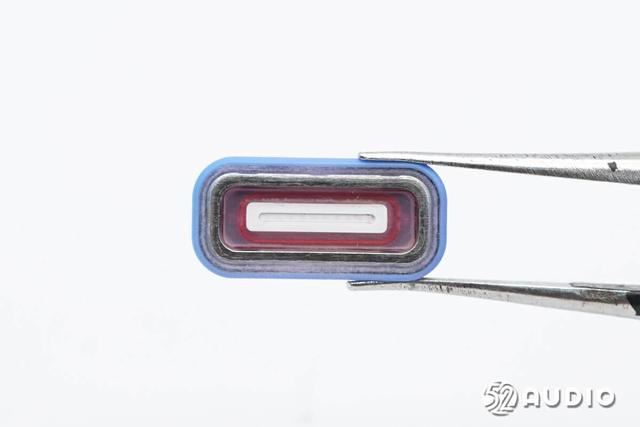

手表内置扬声器正面特写，边缘设置橡胶圈密封防水。
扬声器背面特写，排线露铜连接主板。
上一页 4 5 6 7 89 下一页 阅读全文

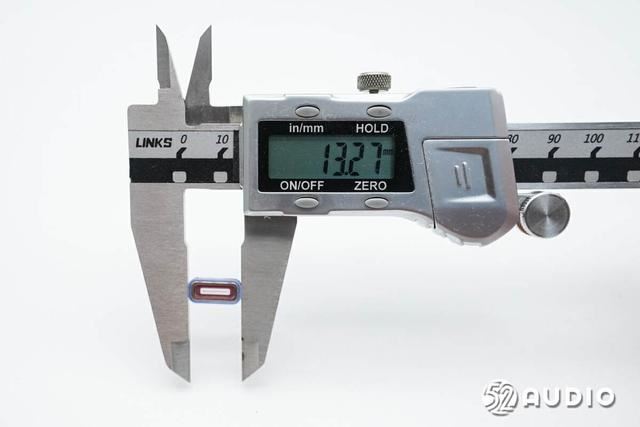

经我们实测，扬声器长度约为13.27mm。

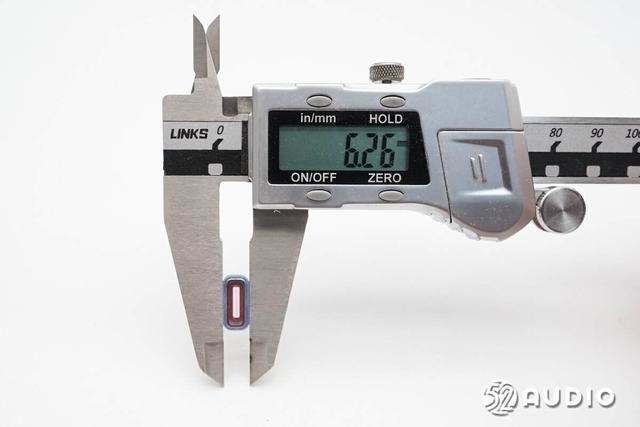

扬声器宽度约为6.26mm。
排线一侧电路一览。
排线另外一侧电路一览。

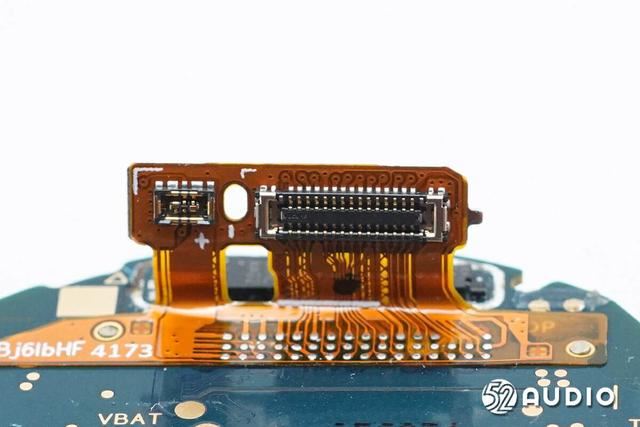

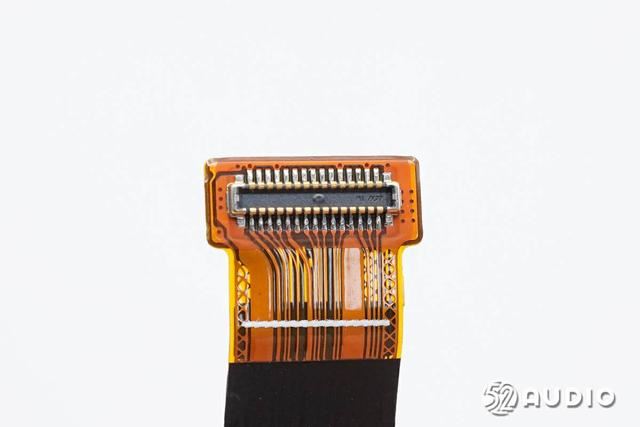

排线与主板连接的BTB连接器公座特写。
镭雕35T的MEMS麦克风特写，用于语音通话、语音助手等功能拾音。

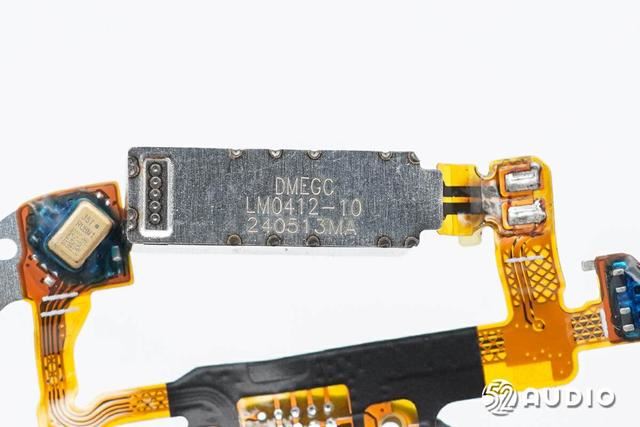

手表内置的线性振动马达特写，镭雕信息“DMEGV LM0412-10”。

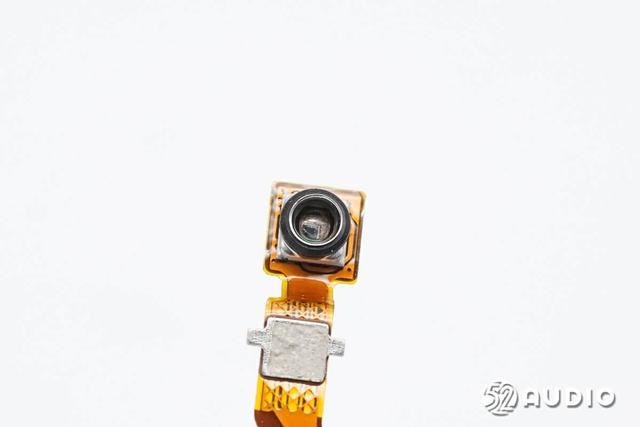

手表内置气压计特写，用于检测气压。

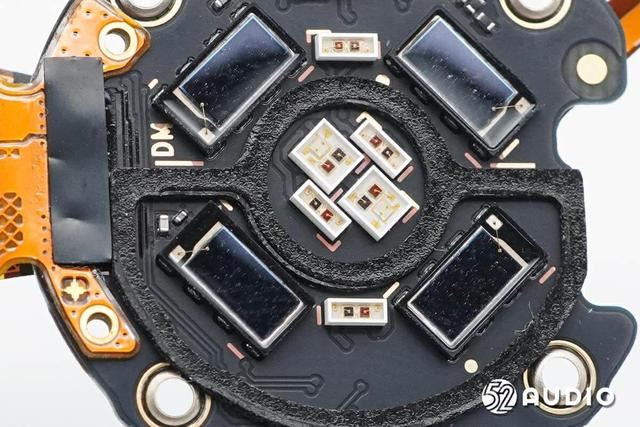

健康监测模组特写，包括用于心率、血氧监测的LED照射灯和接收反射光线的感应器。

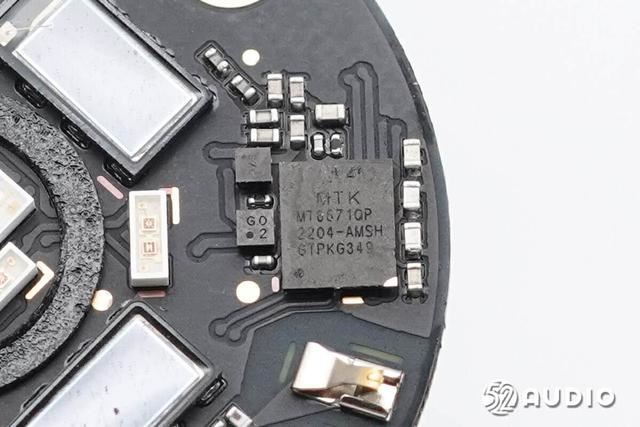

丝印“MT6671QP”的MTK联发科传感器前端IC。

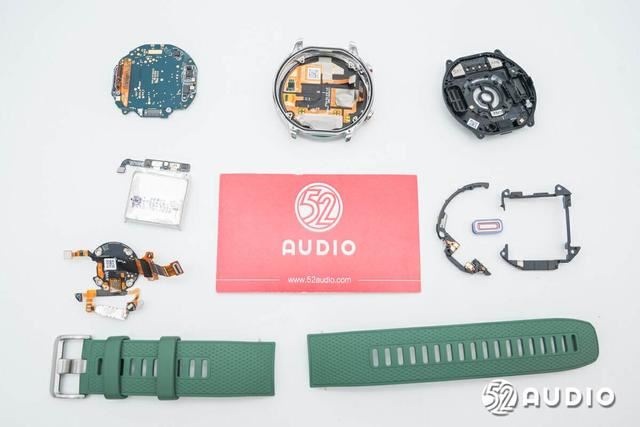

OnePlus一加手表 2 拆解全家福。
总结
一加手表 2 外观延续了圆形表盘设计，采用全新的直角边框，整体观感更加的精炼。表盘搭载1.43英寸的OLED屏幕，通过双色拼接刻度环装饰，搭配类似计时码表的双按键，磨砂+亮面双重工艺处理的铝合金中框，呈现出色的质感和佩戴时尚感；表带采用了硅胶材质，舒适亲肤，针型表扣+双表带箍，佩戴稳定牢靠。
内部主要配置方面，内置扬声器、MEMS麦克风、气压计、线性振动马达；搭载多通道健康监测模组，配备MTK联发科传感器前端IC，实现心率/血氧等健康体征检测；采用505mAh锂电池为各项功能供能，配备电路保护板负责过充电、过放电、过电流等保护。
主板上，采用多颗Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感，搭载高通骁龙W5可穿戴平台，BES恒玄BES2700BP手表SoC，Kingston金士顿EMMC04G-CT32 eMMC和32CP16-M4MTC2W ePoP存储器，高通PMW5100电源管理芯片，高通WTR2965 LTE收发器，Vanchip唯捷创芯VC7643-62射频放大器，Synaptics新思SYN430132HKUBG蓝牙/Wi-Fi单芯片SoC和SYN47768KUB1G全球导航卫星系统SoC，以及NXP恩智浦的NFC芯片、TDK的6轴传感器等。
