Apple苹果AirPods 4真无线耳机标准版拆解测评

时光飞逝,又是三年,新一代苹果AirPods 4真无线耳机在2024 Apple秋季特别活动上终于发布。此次最大升级在于采用了双线战略,分为了标准版和降噪款两个版本,主要区别在于后者提供了半入耳式的主动降噪,以及自适应音频、通透模式和对话感知功能;充电盒也支持Qi无线充电,内置扬声器,支持独立查找。

其他方面,两者均采用了全新的声学架构,搭载Apple设计的低失真度驱动单元和定制的高动态范围放大器,升级新一代的SiP封装H2芯片,支持动态头部追踪的个性化空间音频,提供更具立体感的音效;支持语音突显功能,提供清晰通话,支持Siri智能对话和支持头部控制,可提供单次5小时,综合30小时的续航。近期我们已经拆解了降噪款,此次再来看看标准版的详细拆解报告吧~

一、标准版开箱

Apple苹果AirPods 4真无线耳机标准版拆解测评

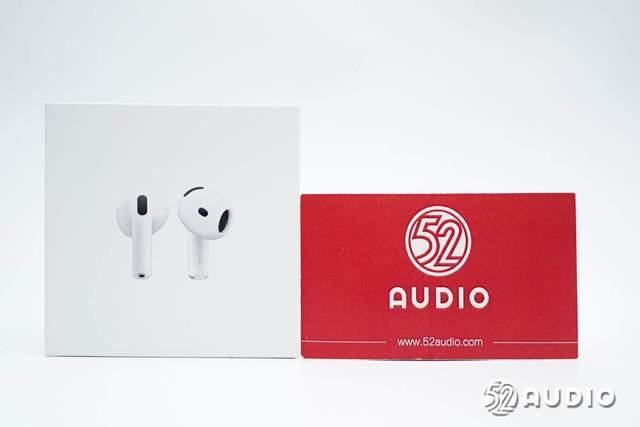

Apple苹果AirPods 4真无线耳机 标准版包装盒采用了家族式的简约设计,正面展示有耳机的外观渲染图。

Apple苹果AirPods 4真无线耳机标准版拆解测评

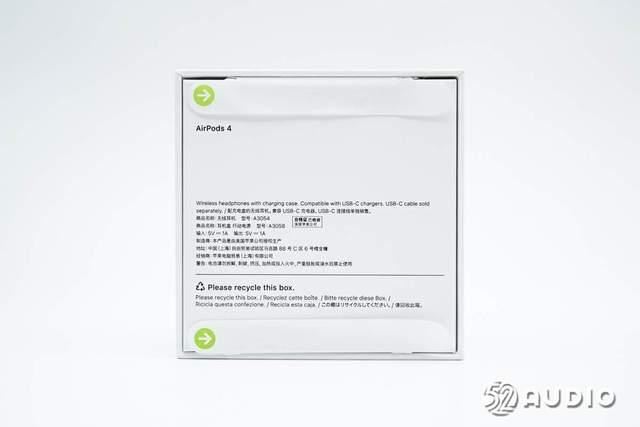

包装盒背面介绍了产品信息,商品名称:无线耳机;型号:A3054;商品名称:耳机盒 行动电源;型号:A3058,输入:5V⎓1A,输出:5V⎓1A,制造商:本产品由美国苹果公司授权生产,经销商:苹果电脑贸易(上海)有限公司。

Apple苹果AirPods 4真无线耳机标准版拆解测评

包装盒侧边设计有系列产品名。

Apple苹果AirPods 4真无线耳机标准版拆解测评

另外一侧设计苹果LOGO。

Apple苹果AirPods 4真无线耳机标准版拆解测评

包装盒内部物品有主机和使用说明书,充电线需要额外单独购买。

Apple苹果AirPods 4真无线耳机标准版拆解测评

苹果AirPods 4标准版充电盒采用了与降噪款相同的设计,光滑圆润的亮面质感,体积小巧便携。但取消了无线充电和独立查找发声功能。

Apple苹果AirPods 4真无线耳机标准版拆解测评

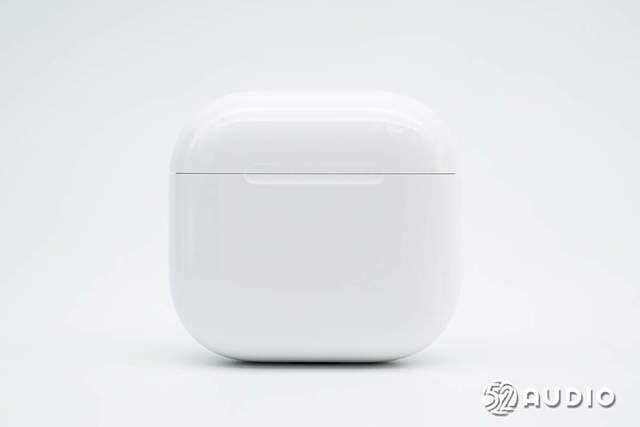

充电盒正面开盖处设计有倒角,便于用户开启。机身上一颗指示灯,用于反馈工作状态。

Apple苹果AirPods 4真无线耳机标准版拆解测评

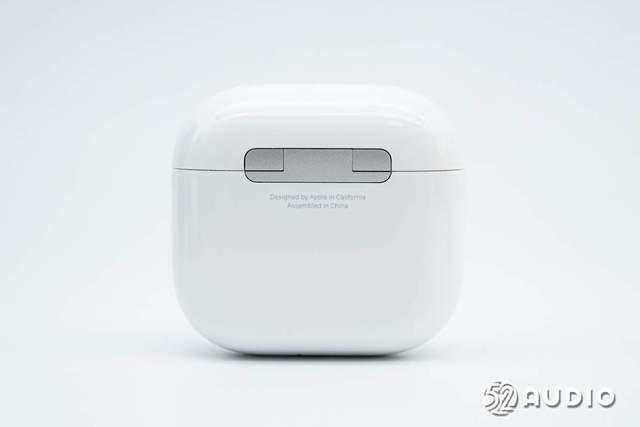

机身背面采用银色金属合页,标注信息“加州苹果公司设计,中国组装”。

Apple苹果AirPods 4真无线耳机标准版拆解测评

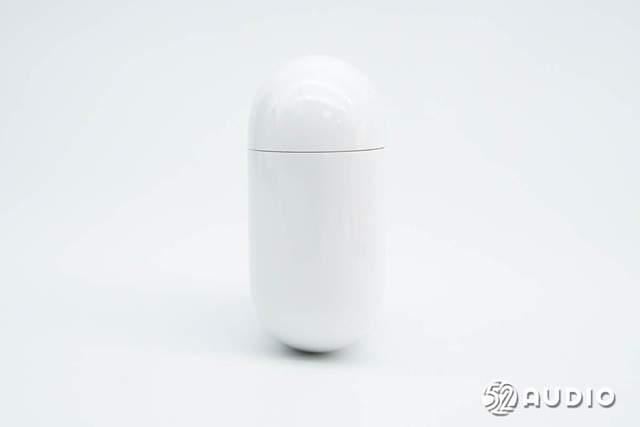

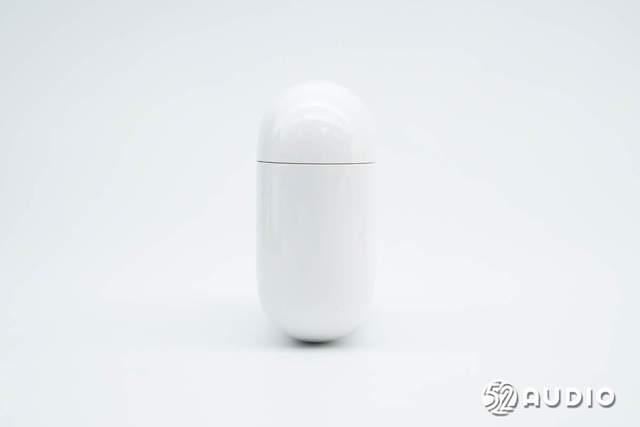

机身侧边外观一览。

Apple苹果AirPods 4真无线耳机标准版拆解测评

机身另外一侧外观一览。

Apple苹果AirPods 4真无线耳机标准版拆解测评

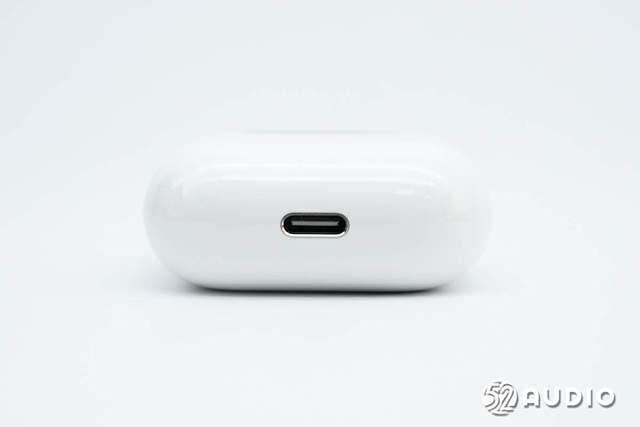

机身底部设置Type-C充电接口。

Apple苹果AirPods 4真无线耳机标准版拆解测评

上一页12 3 4 5 6 7 8 下一页 阅读全文

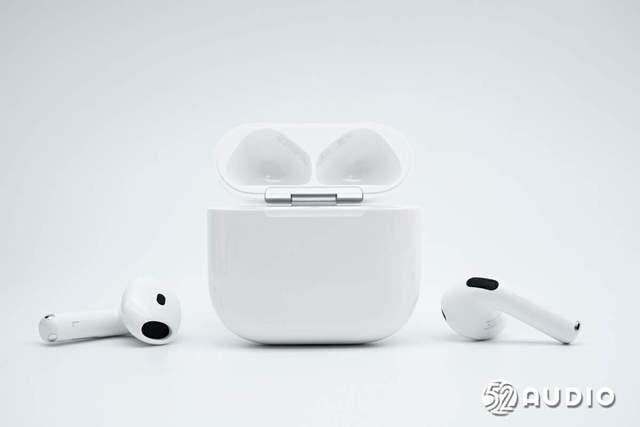

打开充电盒盖,取出耳机。

Apple苹果AirPods 4真无线耳机标准版拆解测评

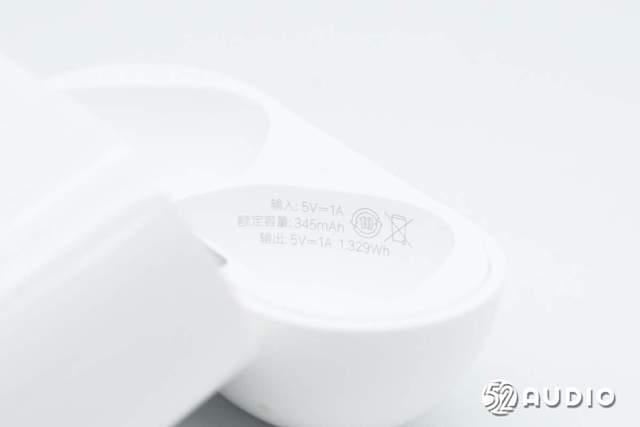

盒盖内侧标注有产品参数信息,输入:5V-1A,额定容量:345mAh,输出:5V-1A,额定能量:1.329Wh。

Apple苹果AirPods 4真无线耳机标准版拆解测评

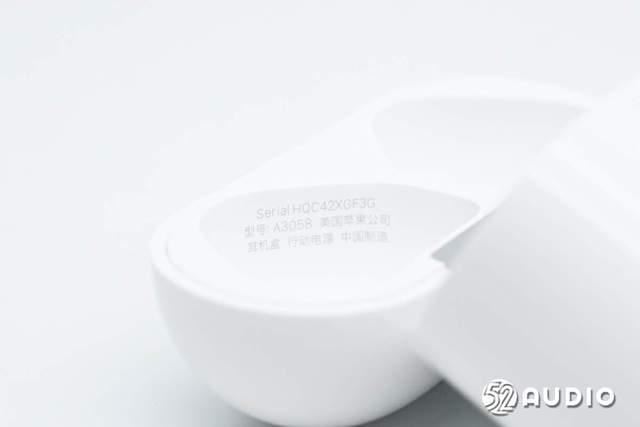

另外一侧标准型号:A3058,美国苹果公司,耳机盒 行动电源,中国制造。

Apple苹果AirPods 4真无线耳机标准版拆解测评

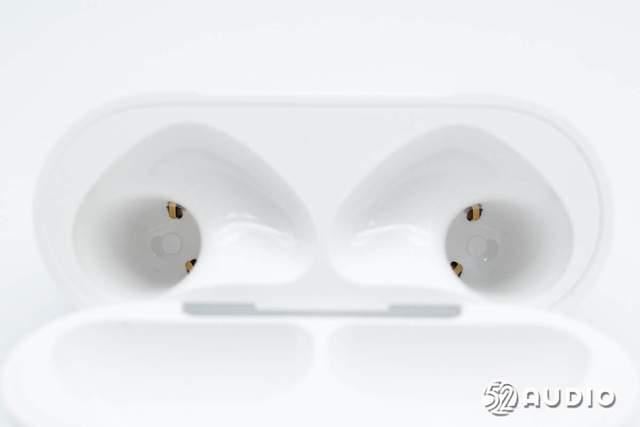

耳机柄座舱底部设置为耳机充电的金属弹片。

Apple苹果AirPods 4真无线耳机标准版拆解测评

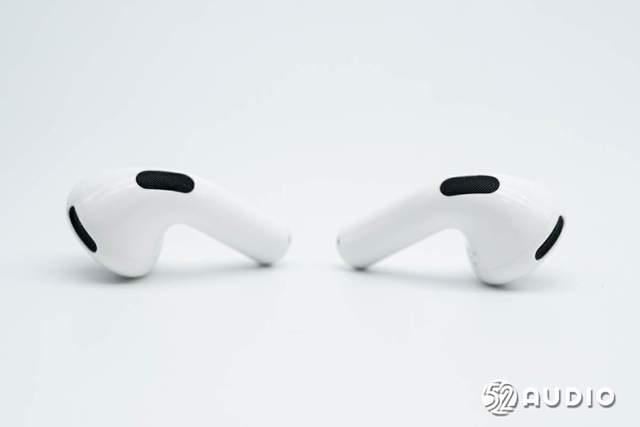

苹果AirPods 4真无线耳机 标准版整体外观一览,耳机采用了柄状的半入耳式设计,质感与充电盒一致。从外观上很难看出与降噪款的区别。

Apple苹果AirPods 4真无线耳机标准版拆解测评

苹果AirPods 4标准版耳机外侧外观一览,耳机曲线设计流畅,佩戴与耳廓舒适贴合。耳机柄背部设置麦克风拾音孔,通过大面积金属网防护。

Apple苹果AirPods 4真无线耳机标准版拆解测评

耳机内侧外观一览,设置有光学入耳检测传感器。

Apple苹果AirPods 4真无线耳机标准版拆解测评

耳机侧边外观一览,耳机柄上设置有压感按键,通过捏一捏实现各项功能控制。

Apple苹果AirPods 4真无线耳机标准版拆解测评

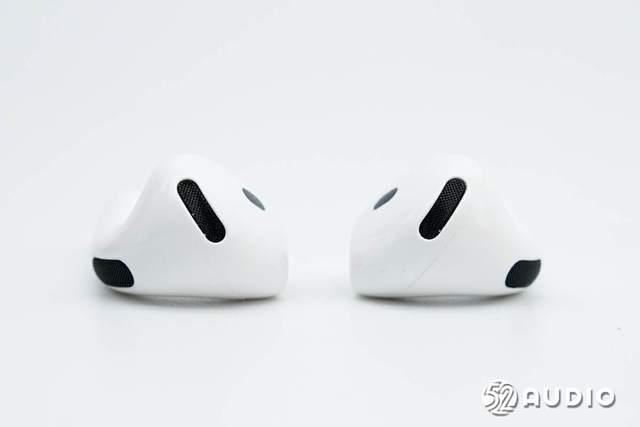

机身顶部设置有大面积的调音孔,通过金属网防护。

Apple苹果AirPods 4真无线耳机标准版拆解测评

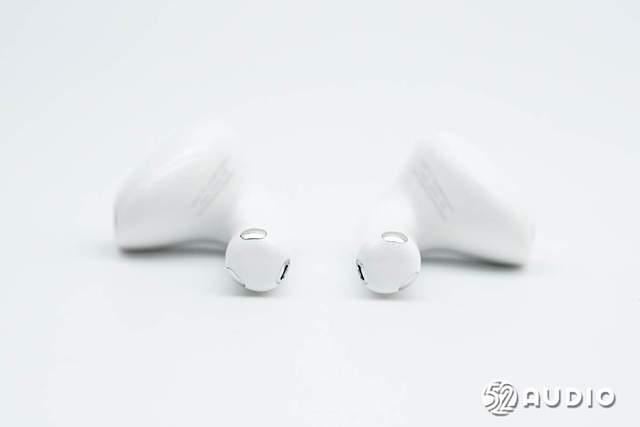

耳机柄底部设置充电触点和通话麦克风拾音孔。

Apple苹果AirPods 4真无线耳机标准版拆解测评

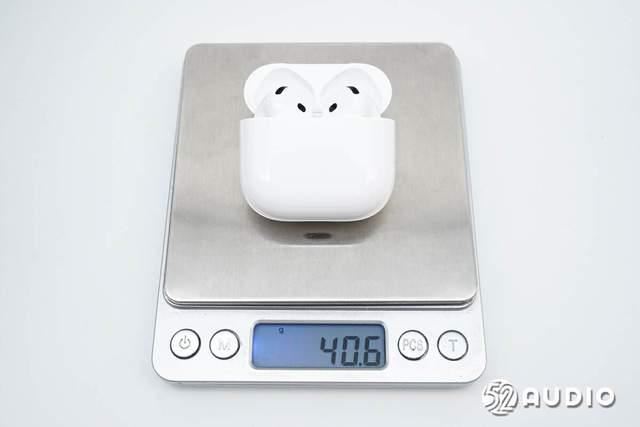

经我们实测,Apple苹果AirPods 4真无线耳机 标准版整机重量约为40.6g,相较于降噪款更加轻盈。

Apple苹果AirPods 4真无线耳机标准版拆解测评

上一页 1 23 4 5 6 7 8 下一页 阅读全文

单只耳机重量约为4.4g,与降噪款相同。

Apple苹果AirPods 4真无线耳机标准版拆解测评

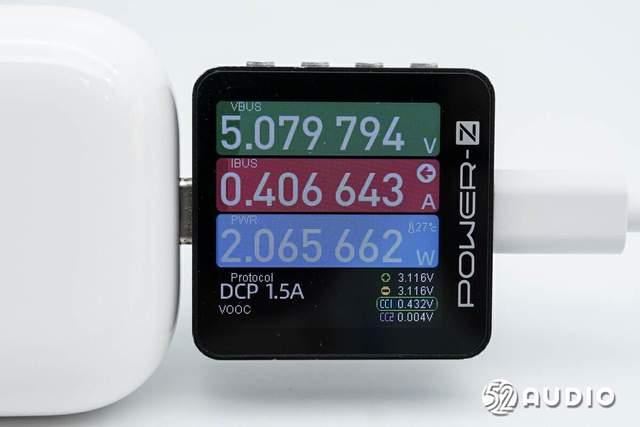

我们采用CHARGERLAB POWER-Z KM003C对Apple苹果AirPods 4真无线耳机 标准版进行充电测试,输入功率约为2.07W。

二、标准版拆解

通过开箱,我们了解了Apple苹果AirPods 4真无线耳机 标准版的轻巧外观设计,下面进入拆解部分,看看内部结构配置信息~

充电盒拆解

Apple苹果AirPods 4真无线耳机标准版拆解测评

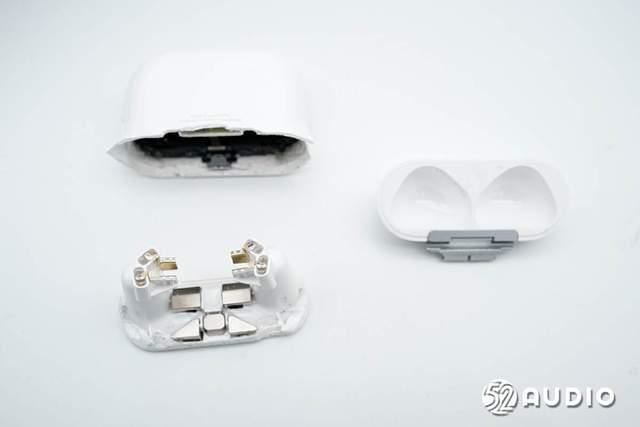

撬开充电盒外壳,取出座舱结构。

Apple苹果AirPods 4真无线耳机标准版拆解测评

座舱底部结构一览,设置有5颗磁铁用于吸附固定耳机和充电盒。

Apple苹果AirPods 4真无线耳机标准版拆解测评

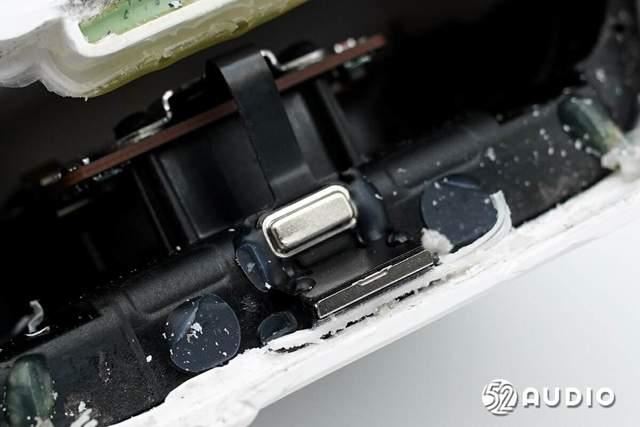

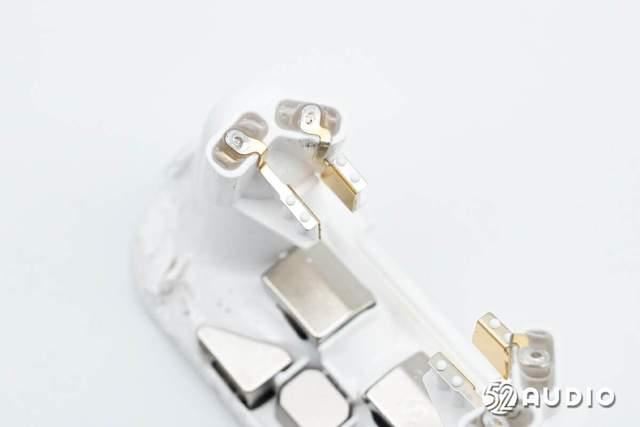

为耳机充电的金属弹片连接器特写

Apple苹果AirPods 4真无线耳机标准版拆解测评

腔体内部结构一览,通过支架固定所有组件。

Apple苹果AirPods 4真无线耳机标准版拆解测评

支架顶部通过排线连接霍尔元件,用于检测充电盒开关盖状态。

Apple苹果AirPods 4真无线耳机标准版拆解测评

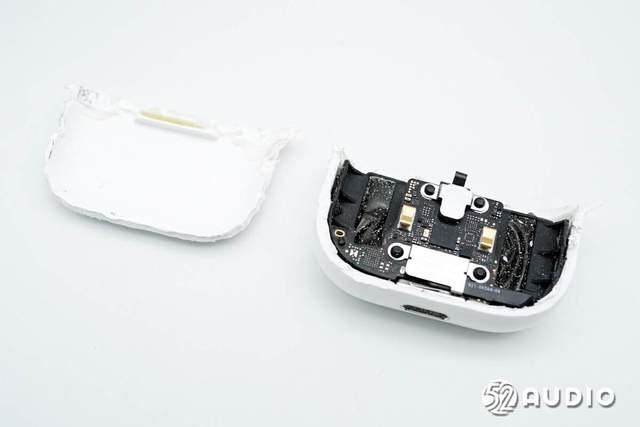

切割开外壳。

Apple苹果AirPods 4真无线耳机标准版拆解测评

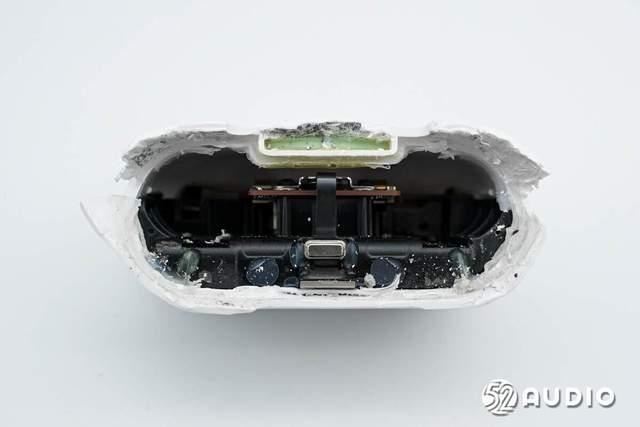

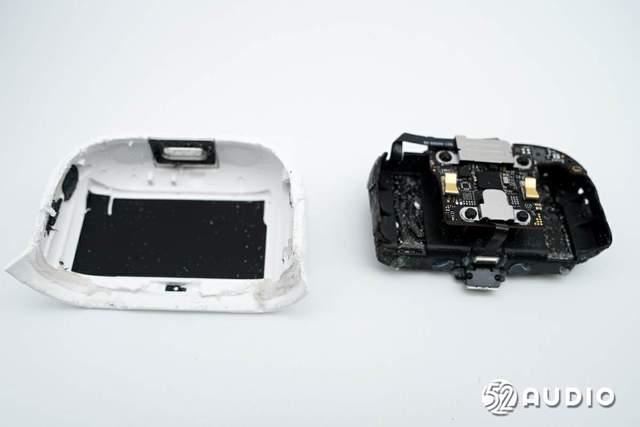

腔体内部充电盒主板结构一览,通过金属压板和热熔住固定。

Apple苹果AirPods 4真无线耳机标准版拆解测评

取出腔体内部的支架。

Apple苹果AirPods 4真无线耳机标准版拆解测评

支架背面设置有凹槽固定电池单元。

Apple苹果AirPods 4真无线耳机标准版拆解测评

上一页 1 2 34 5 6 7 8 下一页 阅读全文

支架底部通过螺丝固定Type-C充电母座。

Apple苹果AirPods 4真无线耳机标准版拆解测评

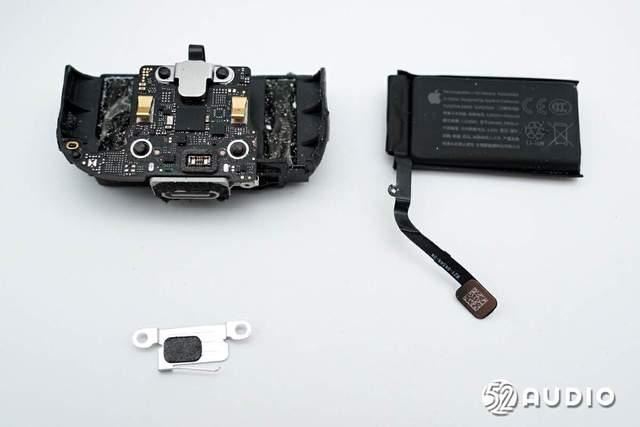

取掉固定压板,挑开连接器,分离电池单元。

Apple苹果AirPods 4真无线耳机标准版拆解测评

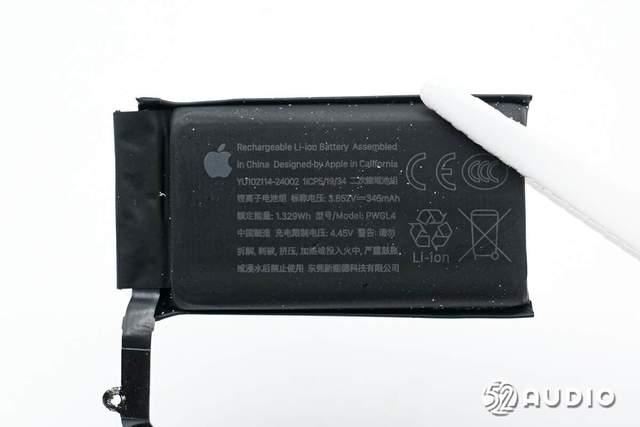

充电盒内置锂离子电池组,标称电压:3.852V⎓345mAh,额定能量:1.329Wh,型号:PWGL4,中国制造,充电限制电压:4.45V,生产厂:东莞新能德科技有限公司。

Apple苹果AirPods 4真无线耳机标准版拆解测评

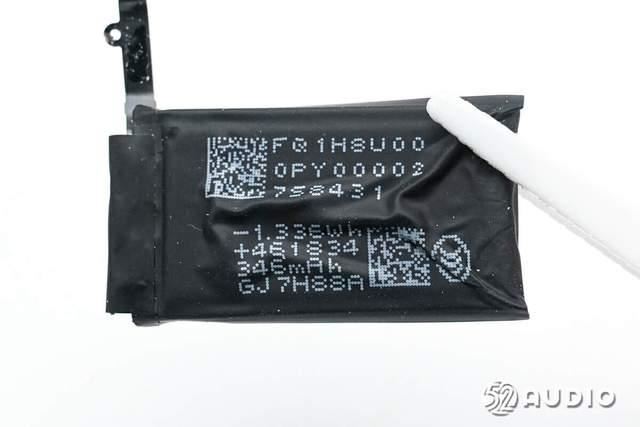

电池背面丝印信息一览。

Apple苹果AirPods 4真无线耳机标准版拆解测评

电池板护板正面特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

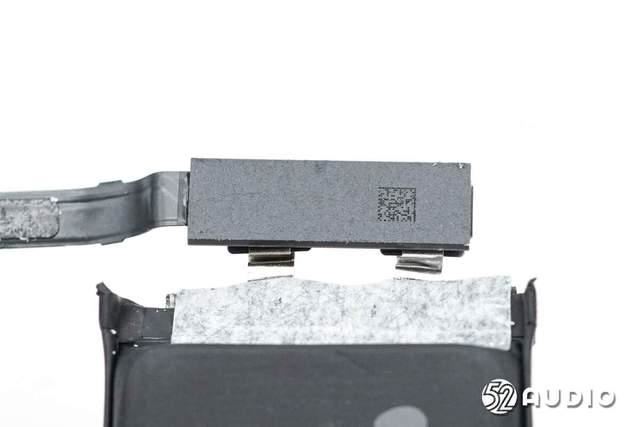

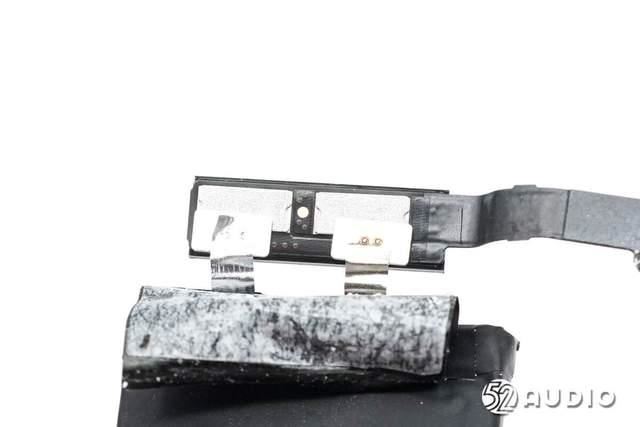

板护板背面与电池正负极镍片点焊。

Apple苹果AirPods 4真无线耳机标准版拆解测评

电池排线与主板通过BTB连接器连接。

Apple苹果AirPods 4真无线耳机标准版拆解测评

挑开连接器,取掉排线。

Apple苹果AirPods 4真无线耳机标准版拆解测评

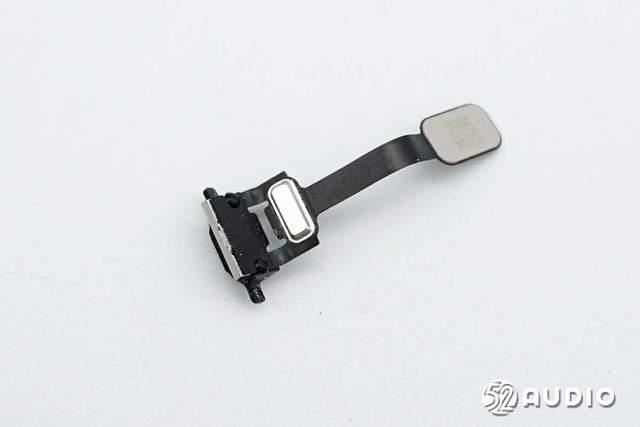

排线电路一览,一端设置有霍尔元件。

Apple苹果AirPods 4真无线耳机标准版拆解测评

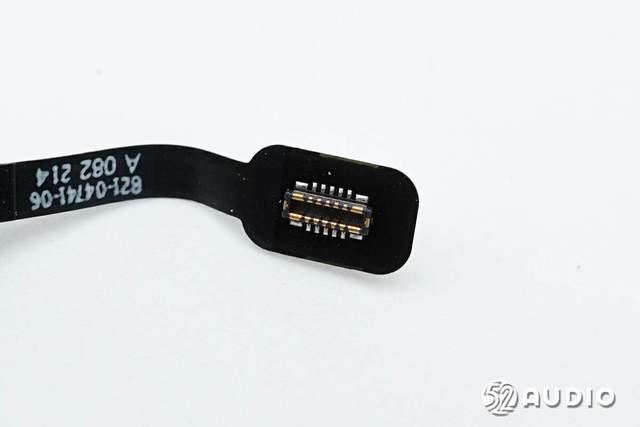

另外一端设置连接主板的BTB连接器。

Apple苹果AirPods 4真无线耳机标准版拆解测评

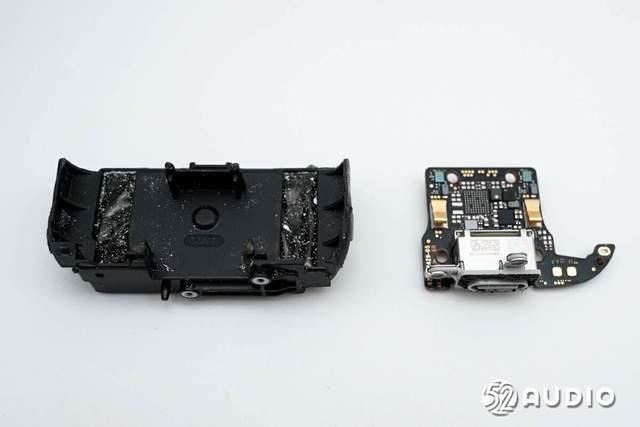

卸掉螺丝,取掉主板单元。

Apple苹果AirPods 4真无线耳机标准版拆解测评

上一页 1 2 3 45 6 7 8 下一页 阅读全文

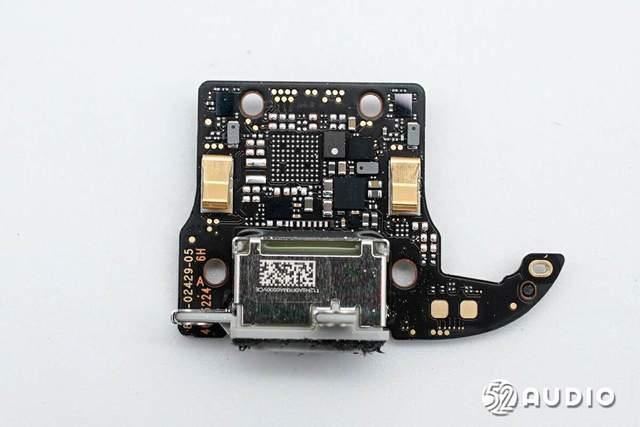

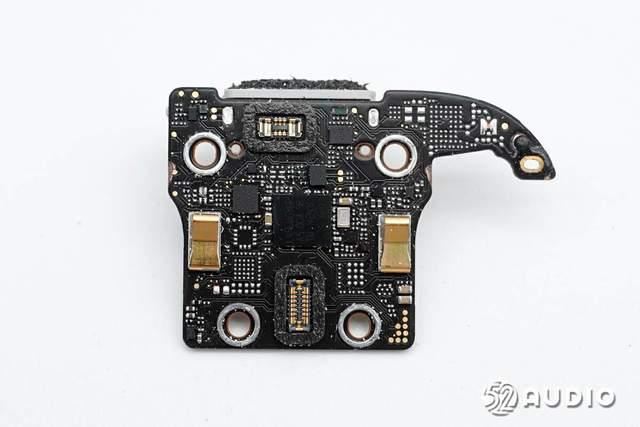

充电盒主板一侧电路一览。

Apple苹果AirPods 4真无线耳机标准版拆解测评

充电盒主板另外一侧电路一览。

Apple苹果AirPods 4真无线耳机标准版拆解测评

Type-C充电母座特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

丝印47DI的IC。

Apple苹果AirPods 4真无线耳机标准版拆解测评

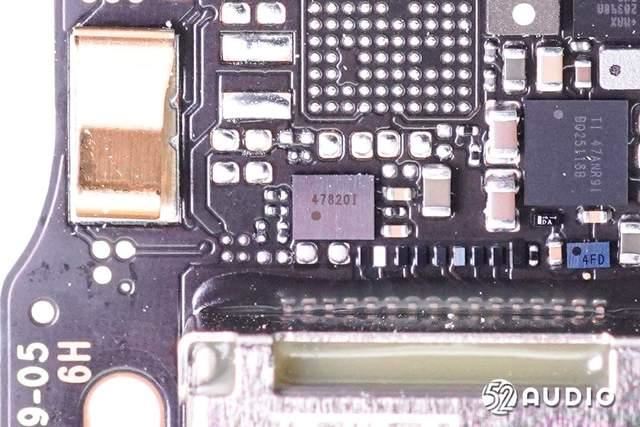

丝印47820I的IC。

Apple苹果AirPods 4真无线耳机标准版拆解测评

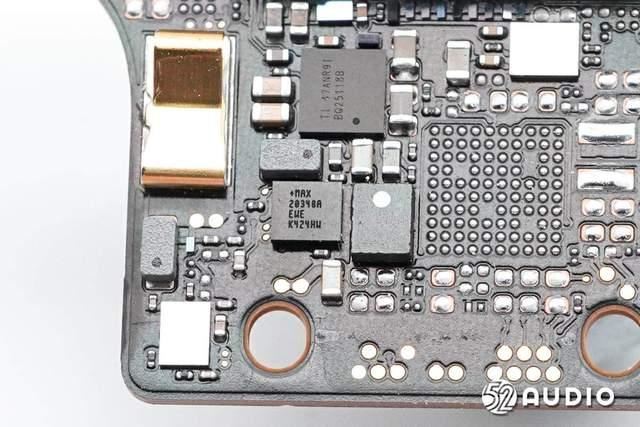

TI德州仪器BQ25118B充电器。

Apple苹果AirPods 4真无线耳机标准版拆解测评

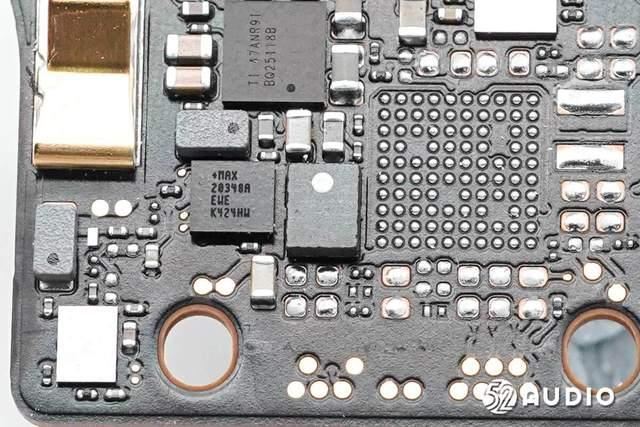

丝印+MAX20348A的IC。

Apple苹果AirPods 4真无线耳机标准版拆解测评

电源管理芯片外围功率电感特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

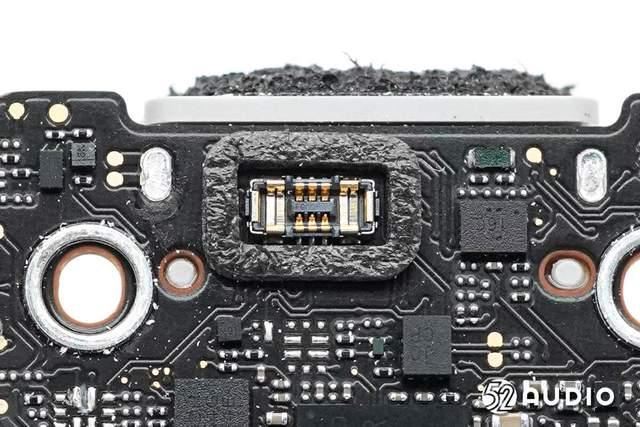

连接电池导线的BTB连接器母座特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

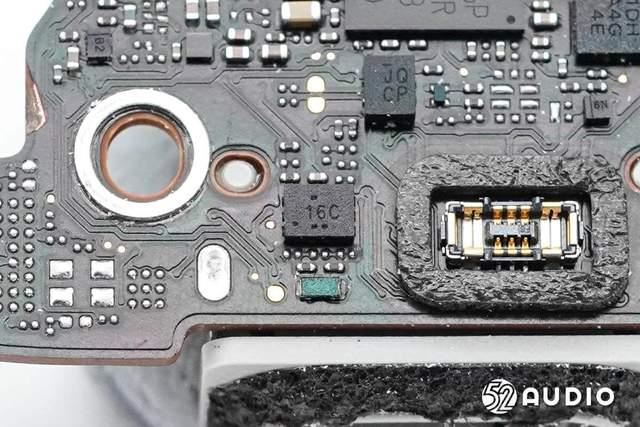

丝印16C的IC。

Apple苹果AirPods 4真无线耳机标准版拆解测评

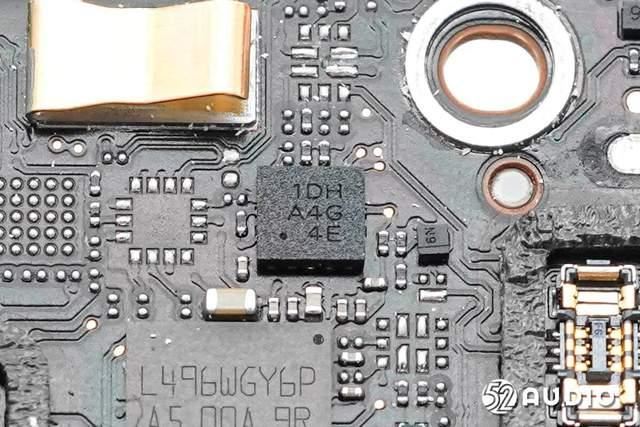

丝印1DH A4G的IC。

Apple苹果AirPods 4真无线耳机标准版拆解测评

上一页 1 2 3 4 56 7 8 下一页 阅读全文

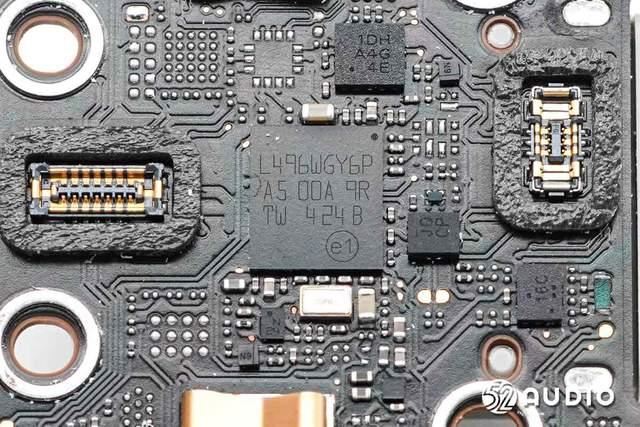

ST意法半导体STM32L496WGY6P微控制器。STM32L496xx系列基于高性能Arm Cortex-M4 32位RISC核心,工作频率高达80MHz。Cortex-M4内核具有浮点单元(FPU)单精度,支持所有Arm单精度数据处理指令和数据类型。它还实现了一套完整的DSP指令和一个增强应用程序安全性的内存保护单元(MPU)。

Apple苹果AirPods 4真无线耳机标准版拆解测评

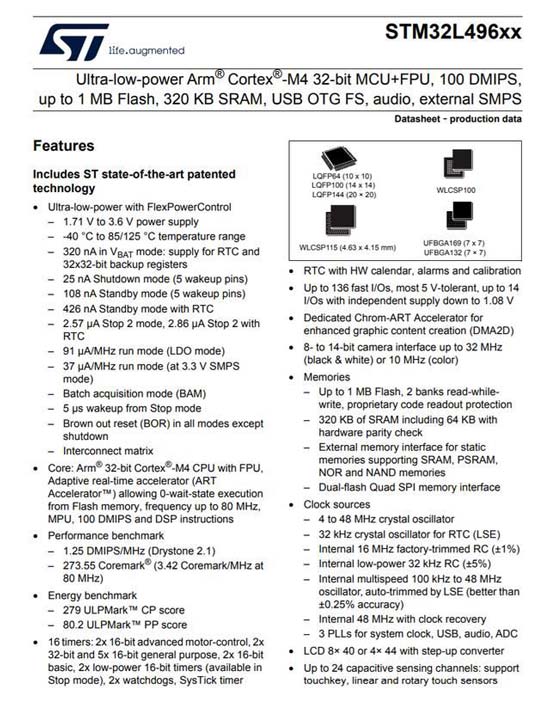

ST意法半导体STM32L496xx系列详细资料图。

Apple苹果AirPods 4真无线耳机标准版拆解测评

镭雕TBq02的晶振特写,用于提供时钟。

Apple苹果AirPods 4真无线耳机标准版拆解测评

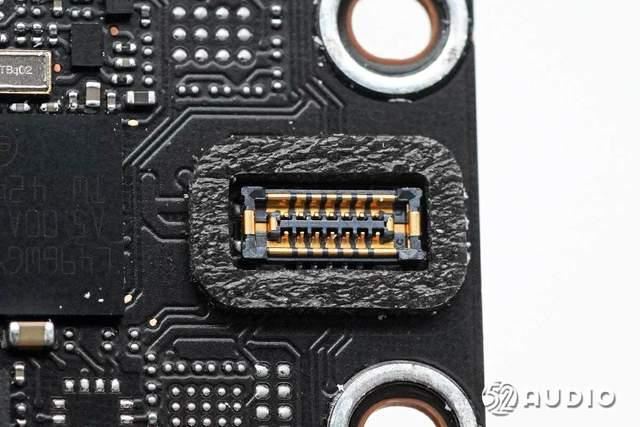

连接排线的BTB连接器母座。

耳机拆解

Apple苹果AirPods 4真无线耳机标准版拆解测评

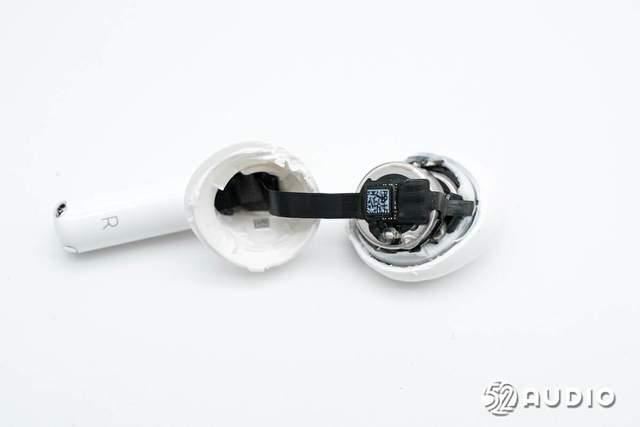

拆解耳机部分,沿合模线打开音腔。

Apple苹果AirPods 4真无线耳机标准版拆解测评

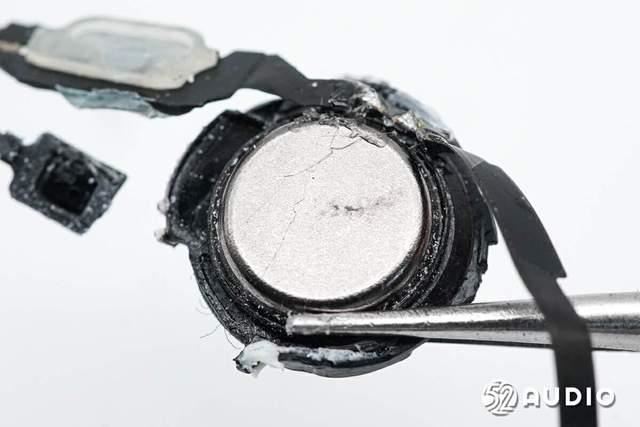

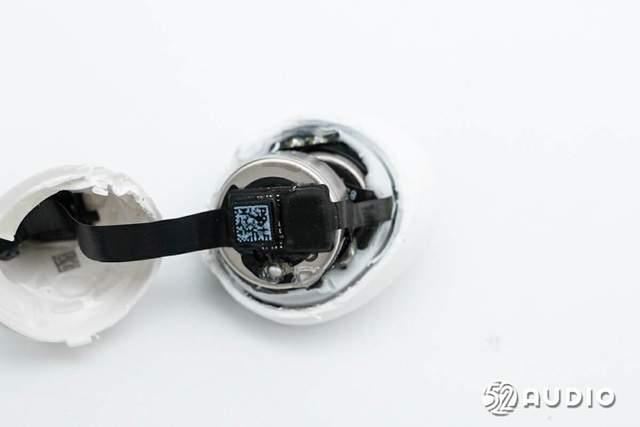

前腔内部通过支架固定钢壳扣式电池。

Apple苹果AirPods 4真无线耳机标准版拆解测评

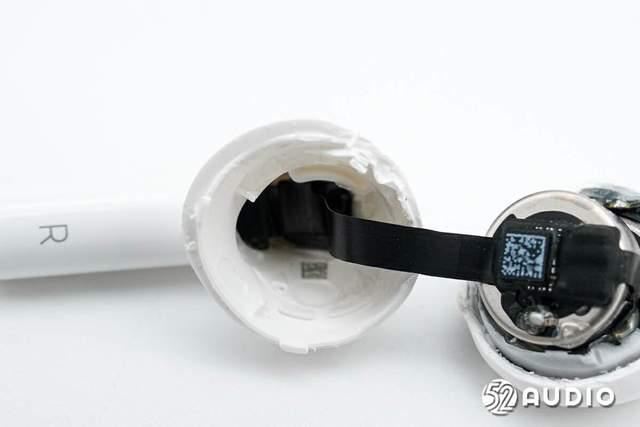

后腔内部排线连接到耳机柄内部组件。

Apple苹果AirPods 4真无线耳机标准版拆解测评

取掉电池单元。

Apple苹果AirPods 4真无线耳机标准版拆解测评

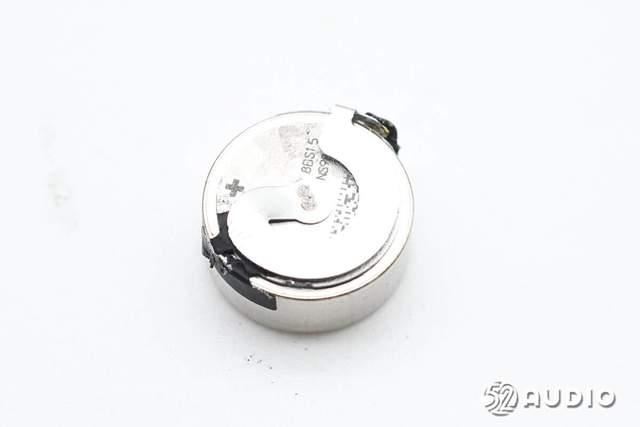

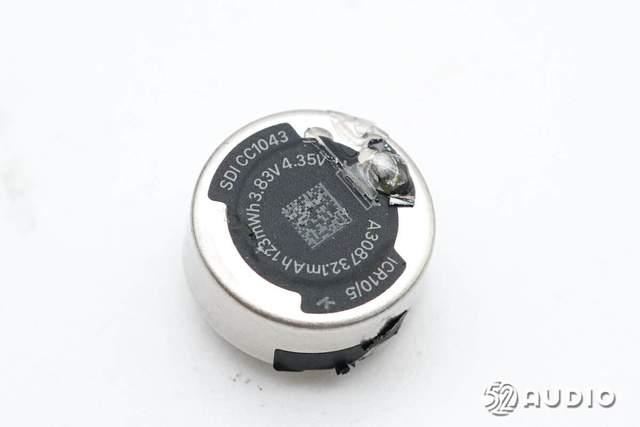

耳机内置钢壳扣式电池型号:A3087,额定容量:32.1mAh/123mWh,标称电压:3.83V,充电限制电压:4.35V,来自SDI三星。

Apple苹果AirPods 4真无线耳机标准版拆解测评

电池背面特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

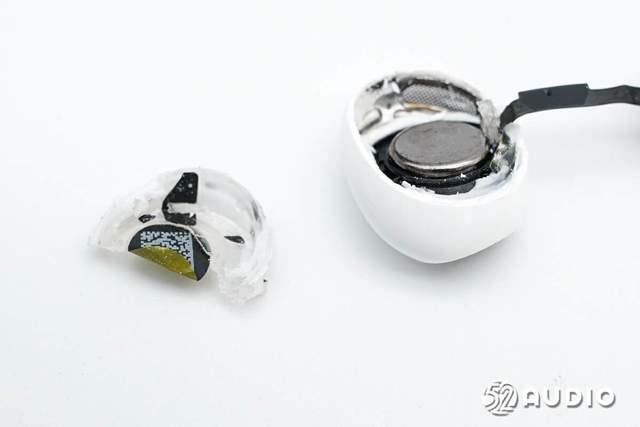

取出透明支架。支架搭配外壳,同时也是调音器件,用于提升音频效果。

Apple苹果AirPods 4真无线耳机标准版拆解测评

上一页 1 2 3 4 5 67 8 下一页 阅读全文

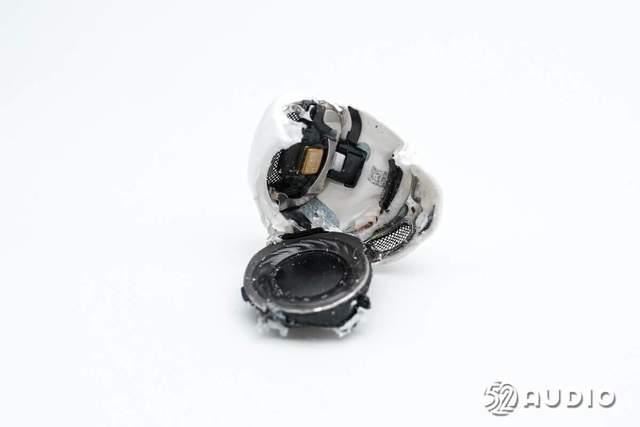

取出扬声器,前腔底部还有内向式麦克风和入耳检测传感器。

Apple苹果AirPods 4真无线耳机标准版拆解测评

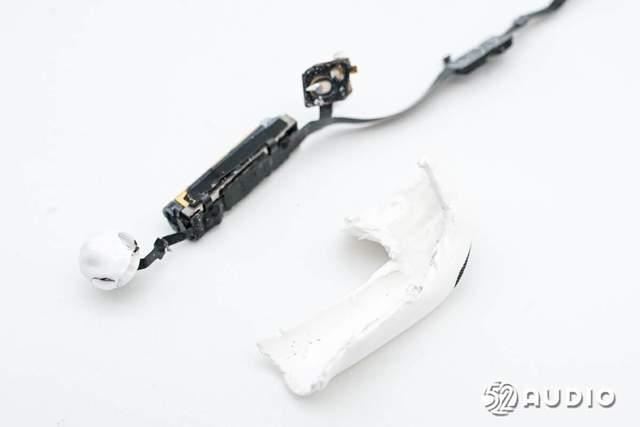

切割开耳机柄外壳,取出内部排线及组件。

Apple苹果AirPods 4真无线耳机标准版拆解测评

排线末端连接充电触点和通话麦克风。

Apple苹果AirPods 4真无线耳机标准版拆解测评

取出尾塞内部排线。

Apple苹果AirPods 4真无线耳机标准版拆解测评

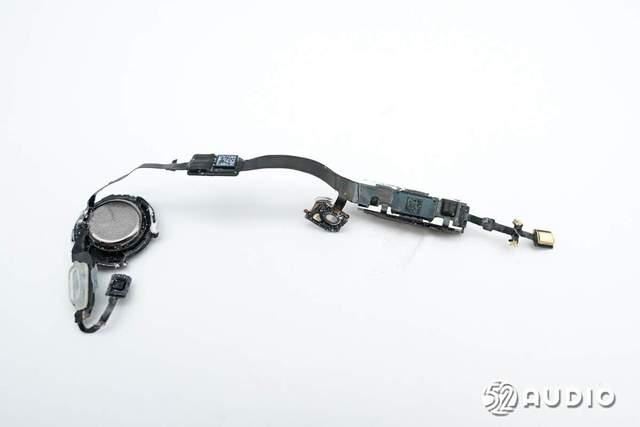

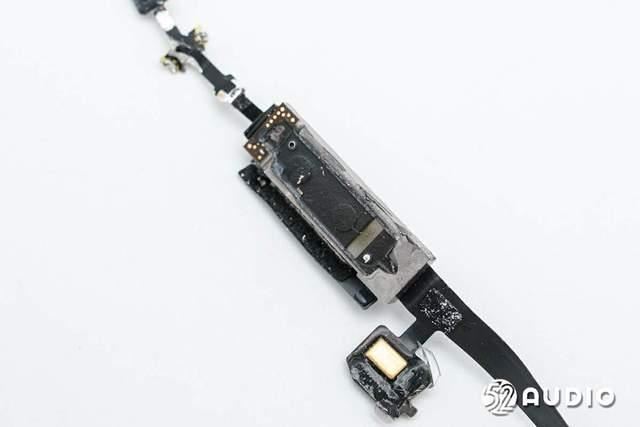

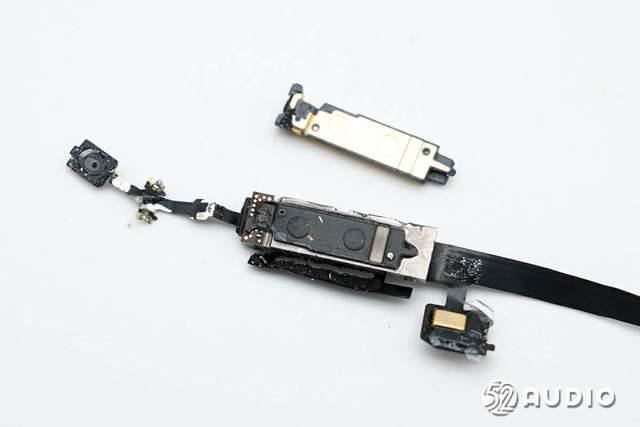

耳机内部排线整体电路一览。

Apple苹果AirPods 4真无线耳机标准版拆解测评

镭雕S340的MEMS麦克风特写,用于语音通话功能拾音。

Apple苹果AirPods 4真无线耳机标准版拆解测评

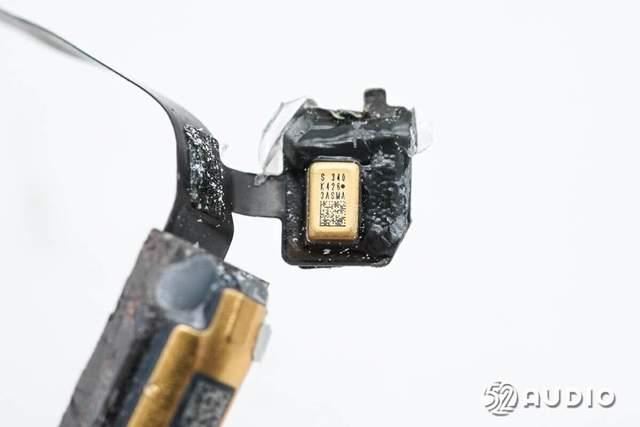

第二颗镭雕S 340的MEMS麦克风特写,用于通话降噪功能拾取外界环境噪音。

Apple苹果AirPods 4真无线耳机标准版拆解测评

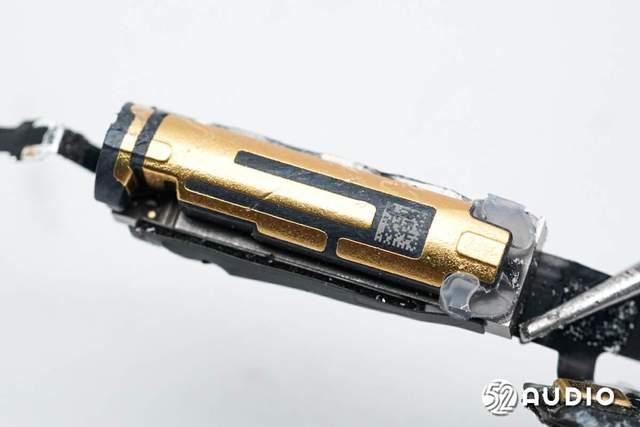

支架上印刷的LDS镭射天线特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

取掉天线支架。

Apple苹果AirPods 4真无线耳机标准版拆解测评

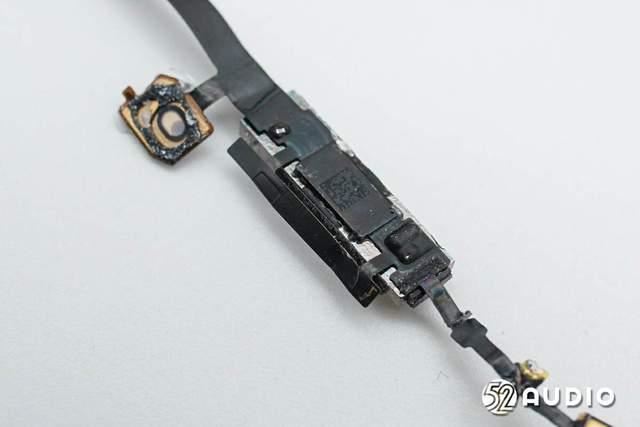

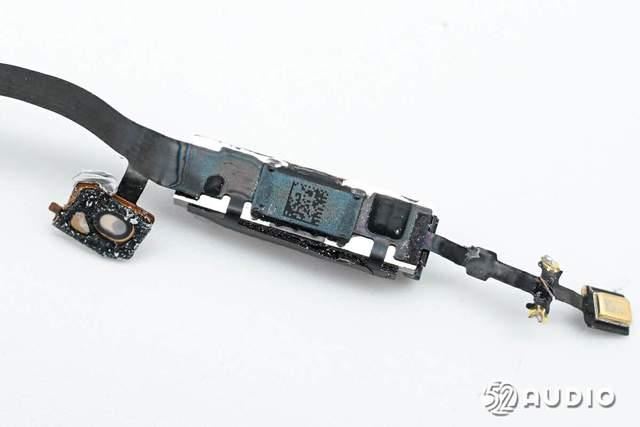

AirPods 4 SiP封装系统(System in Package)的H2芯片特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

力度传感器特写,用于实现捏一捏操作控制。

Apple苹果AirPods 4真无线耳机标准版拆解测评

上一页 1 2 3 4 5 6 78 下一页 阅读全文

丝印二维码的IC特写,推测为力度传感器的检测芯片。

Apple苹果AirPods 4真无线耳机标准版拆解测评

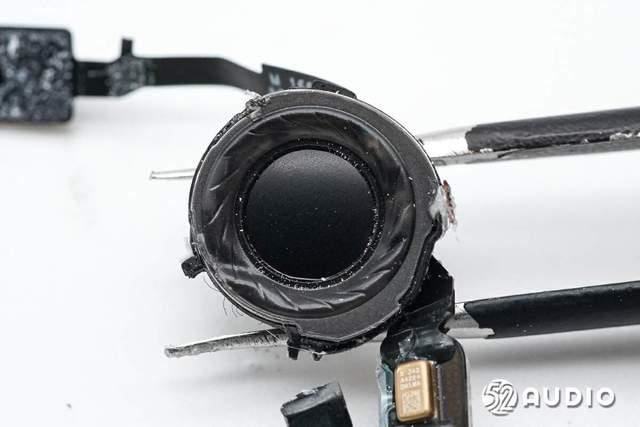

耳机扬声器正面振膜特写,据官方介绍,为Apple设计的低失真度驱动单元,能够提供丰富的音频细节。

Apple苹果AirPods 4真无线耳机标准版拆解测评

扬声器背部特写。

Apple苹果AirPods 4真无线耳机标准版拆解测评

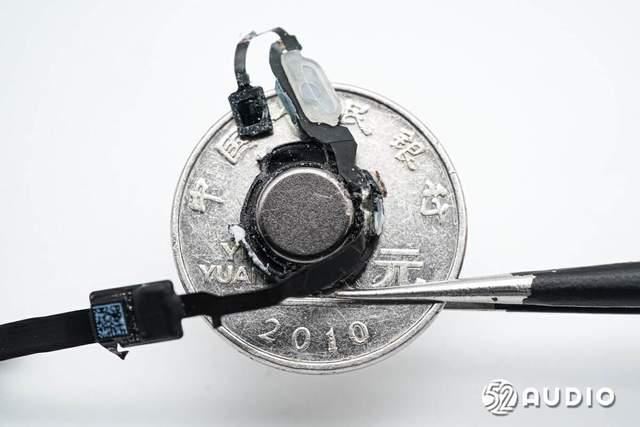

扬声器与一元硬币大小对比。

Apple苹果AirPods 4真无线耳机标准版拆解测评

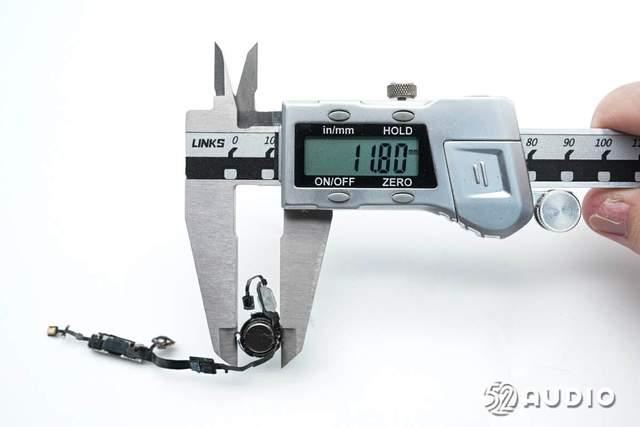

经我们实测,扬声器直径约为11.80mm。

Apple苹果AirPods 4真无线耳机标准版拆解测评

环境光传感器特写,用于入耳检测功能,实现摘取耳机自动暂停播放,佩戴耳机自动恢复播放功能。

Apple苹果AirPods 4真无线耳机标准版拆解测评

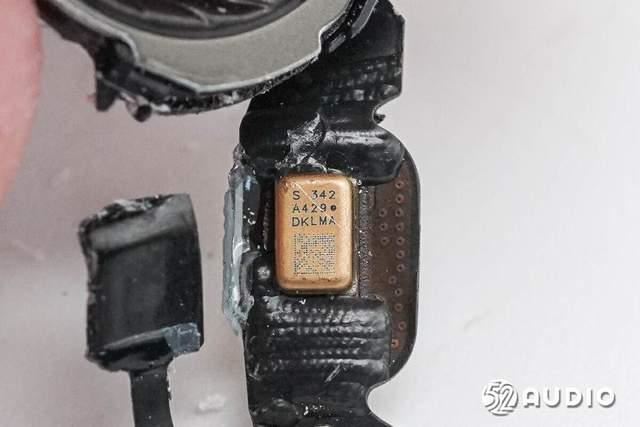

镭雕S342的MEMS麦克风特写,为内向式麦克风,用于自适应均衡等功能拾音。

Apple苹果AirPods 4真无线耳机标准版拆解测评

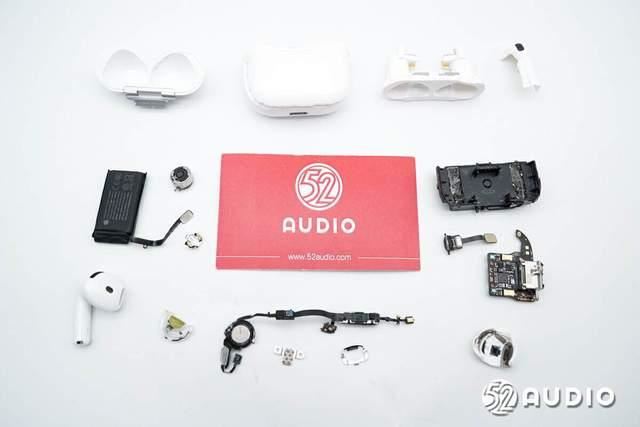

Apple苹果AirPods 4真无线耳机 标准版拆解全家福。

三、总结

Apple苹果AirPods 4真无线耳机 标准版在外观方面,采用了与降噪款完全相同的设计。充电盒采用了家族式的光滑圆润质感,整机重量仅40.6g,非常的轻巧便携;耳机采用了经典柄状半入耳式设计,舒适性进一步优化,带来更出色的佩戴贴合度,实现更长久地舒适佩戴体验。

内部结构方面,与降噪款相同,做工精致,严丝合缝,并通过大量胶水密封防护。主要配置上,充电盒内置345mAh锂电池,采用了TI德州仪器BQ25118B充电器,ST意法半导体STM32L496WGY6P微控制器;耳机搭载苹果字眼低失真度驱动单元,内置三颗MEMS麦克风拾音,内置32.1mAh钢壳扣电池;H2主控芯片采用SiP封装,具有高集成化、高性能、高可靠性等优势,同时减小了整个系统的体积和重量。
