Ultra 200S玩家新宠? 铭瑄终结者Z890-A WIFI主板评测

伴随着酷睿Ultra 200S处理器的推出，铭瑄一口气发布了12款Z890主板，涵盖旗下四个系列，可以说是无所不包。我们这次收到了其中的3张，分别是iCraft Z890 PACIFIC、iCraft Z890 ARCTIC和终结者Z890-A WIFI——他们是铭瑄这次用来打头阵的三位大将。如果大家一直关注新平台的话，相信在处理器发布的当晚就已经知道它们的样子了，而今天就是终结者Z890-A WIFI的评测时间。

在这里顺便也简单介绍一下其他首发的终结者Z890主板：除了Z890-A WIFI，铭瑄还推出了它的孪生兄弟，无WIFI的Z890-A；以及两张Z890M，Z890M WIFI和Z890M GKD5 WIFI，GKD5是内存超频强化的版本。它们应该都会在接下来的时间里面陆续跟大家见面。

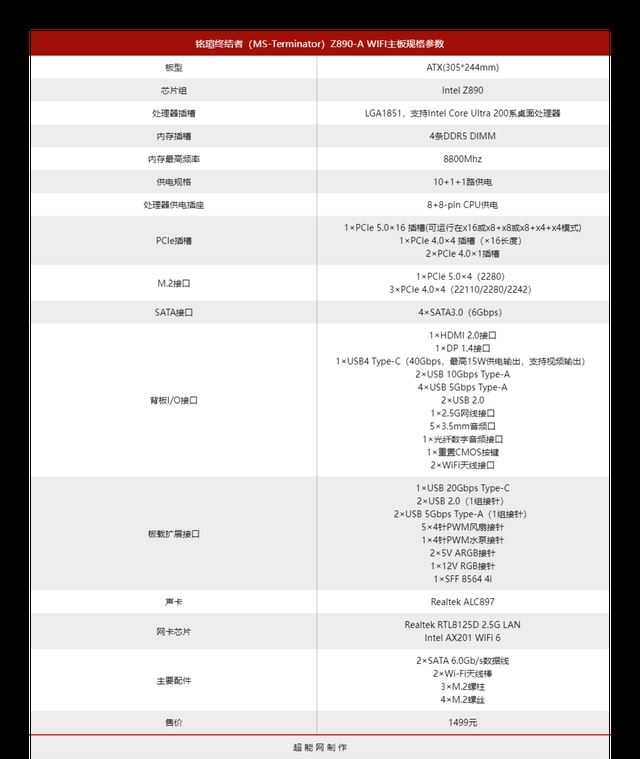

规格表

主板介绍

外观设计

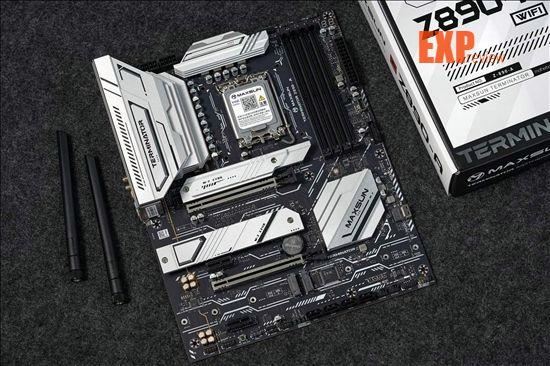

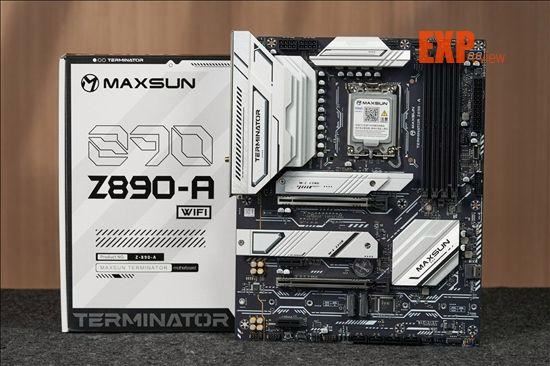

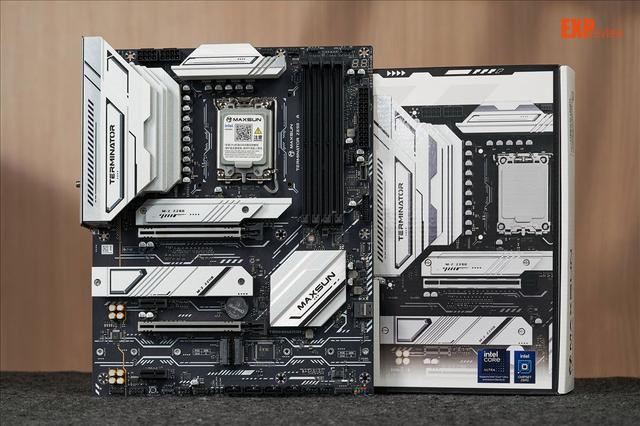

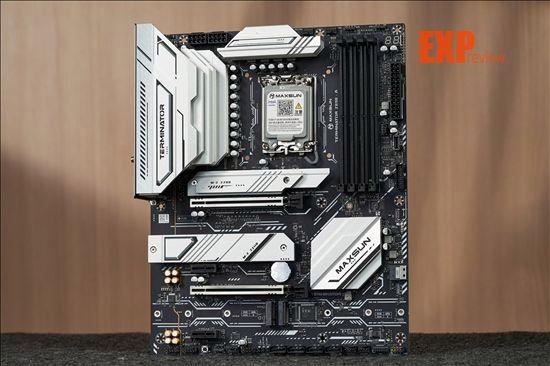

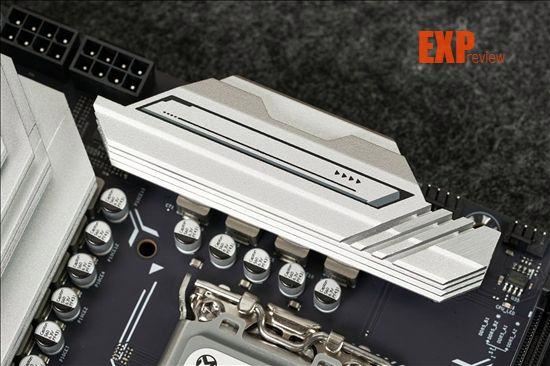

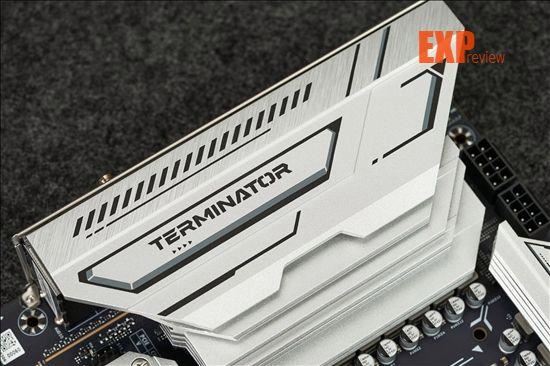

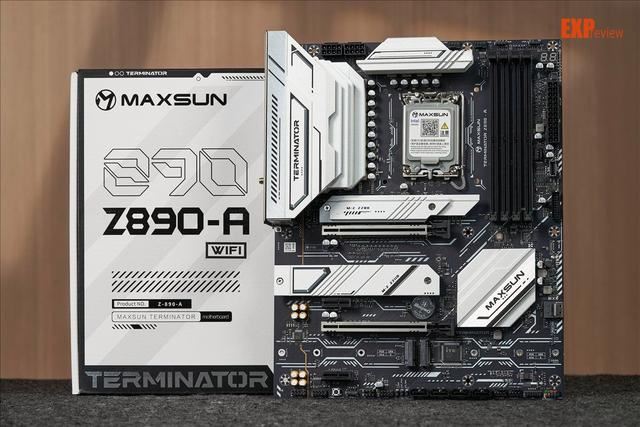

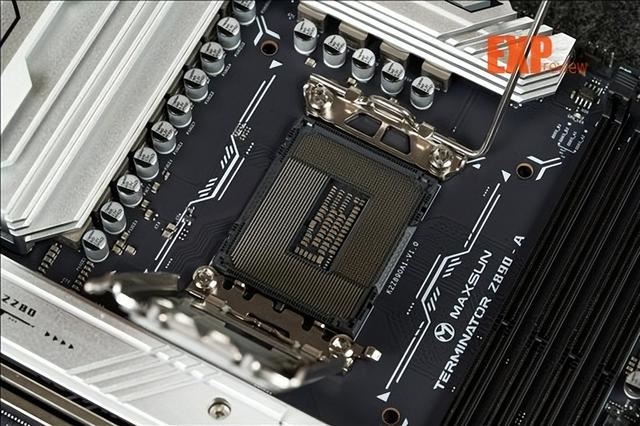

本次终结者Z890-A WIFI继承了终结者系列的标志性配色设计，也就是黑色PCB和银色装甲。相比上一代，终结者Z890-A WIFI的装甲更具有立体感，特别是CPU插槽周围那一圈，可以看得出它无论从形状还是表面装饰上都比Z790-A要复杂。不过就外观来说，终结者系列倒是一款十足继承铭瑄传统调性的产品，那就是功能为先，外观只要符合主流即可。

因此还是让我们把目光转向终结者Z890-A WIFI的功能一侧吧，看看铭瑄会给我们带来什么新玩意。

上一页12 3 4 下一页 阅读全文

内存插槽

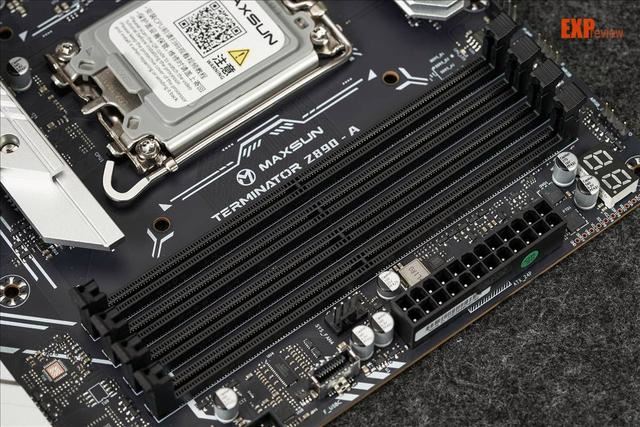

终结者Z890-A WIFI共有四条DDR5内存槽，铭瑄表示它最高可以支持超频至DDR5-8800。而酷睿Ultra 200S这次支持CUDIMM内存，因此可以冲击更高的内存频率。

PCIe和M.2插槽

终结者Z890-A WIFI的PCIe插槽也是有4个，其中两个是全长规格，并带有金属装甲加固。最靠近CPU的肯定是PCIe 5.0 x16，它支持x8 + x8或x8 + x4 + x4两种拆分模式。剩下的就全部是PCIe 4.0了，全长的那条是PCIe 4.0 x4，剩下的两条则是PCIe 4.0 x1接口，这两个接口在尾部没有开口，所以也就只能插些诸如声卡、USB扩展卡这些设备了。

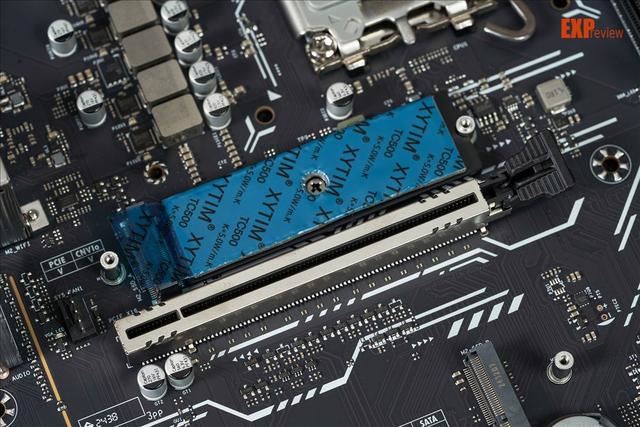

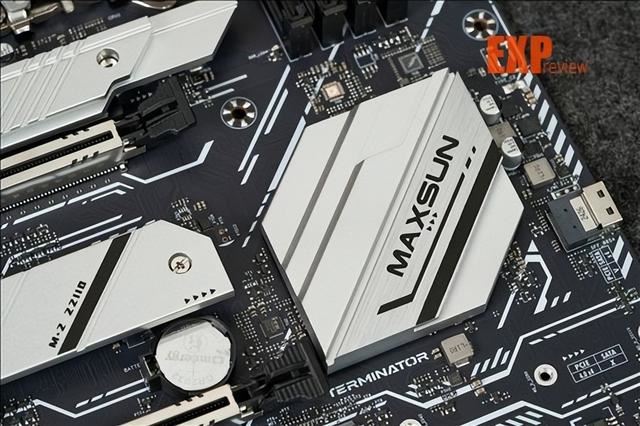

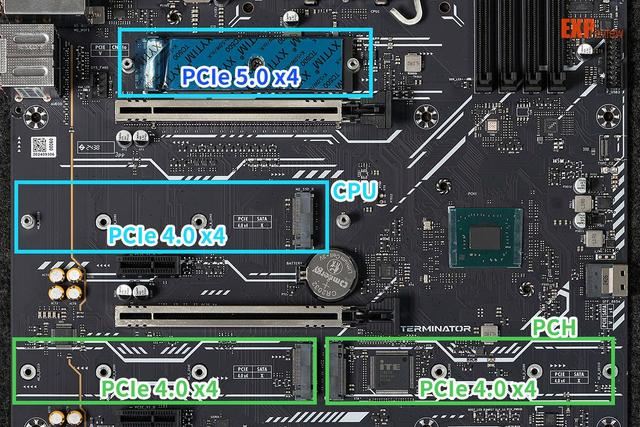

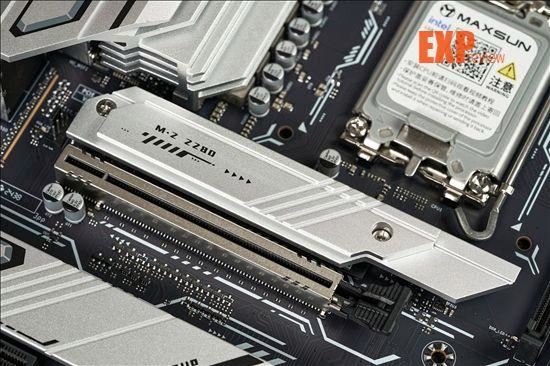

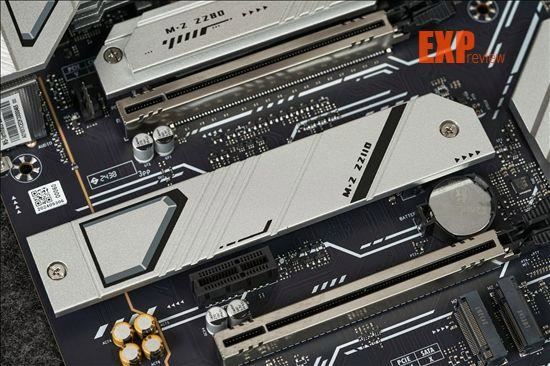

在M.2插槽的数量上，终结者Z890-A WIFI维持了和前代同样的水平，也是4个。A插槽是CPU引出的PCIe 5.0 x4，剩下3个都是PCIe 4.0 x4。不过B插槽也是由CPU引出的，剩下的C和D则是芯片组的事。对了，终结者Z890-A只在CPU引出的两个M.2插槽上配备了散热装甲，剩下两个是没有的，支持PCIe 5.0 x4的那个插槽在散热配置上更为豪华一点，连背面都预装了导热垫片。而在M.2规格支持上面，PCIe 5.0 x4的插槽最高支持2280，其他3个插槽都是最高支持22110。

因为这一代平台给的PCIe通道数确实很够，所以在终结者Z890-A WIFI上你见不到PCIe和M.2插槽打架的情况。

USB和SATA接口

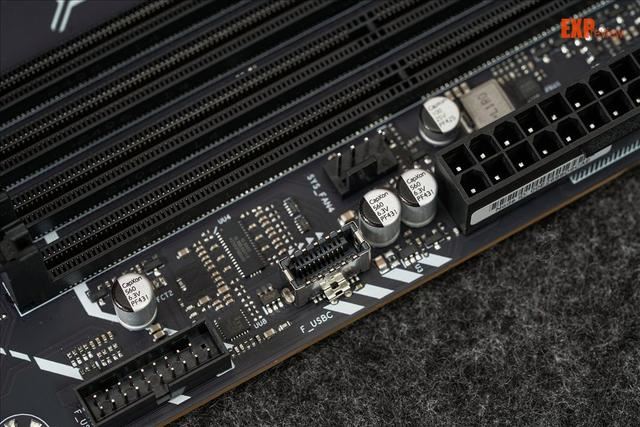

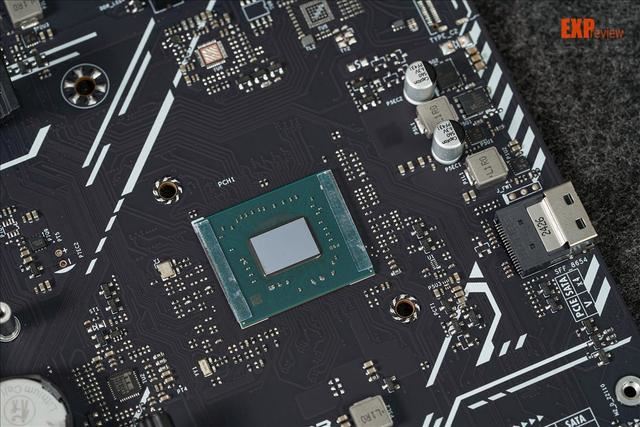

USB Type-A 5Gbps和USB Type-C 20Gbps的接口都在右侧。而USB 2.0接口也是一如既往的在底部，不过只有一个。4个SATA 6Gbps接口占据了底部接口的大部分区域。除此之外，铭瑄在侧边加了一个比较特别的接口：SFF-8654 4i，这个接口不仅支持PCIe 4.0 x4，也能引出4个SATA接口，这称得上是个物尽其用的设计。和SATA 6Gbp不同，这毕竟是个比较少见的接口，因此相应的线得自己买。

USB Type-A 5Gbps和USB Type-C 20Gbps插座

在最右侧的接口就是SFF-8654 4i

散热和RGB接口

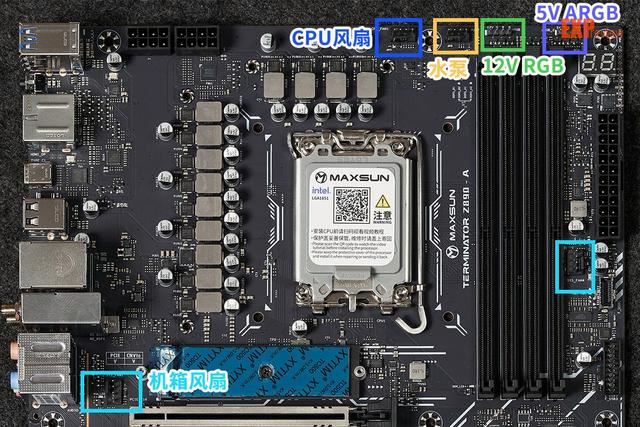

这些接口大家都很熟，因此在这里我们着重说它们的数量。终结者Z890-A WIFI提供了6个4-pin接口。其中有4个是在主板的上半部分，包括CPU风扇和水泵，以及2个机箱风扇。还有2个机箱风扇接口在底部，就总数而言肯定是够用的。3-pin的5V ARGB接口有2个，一上一下各一个。而4-pin的12V RGB接口只在顶上有，和5V ARGB挨在一起。在这里我们还能看见新增的Debug数显屏，老实说这个配置有点“越级”了。

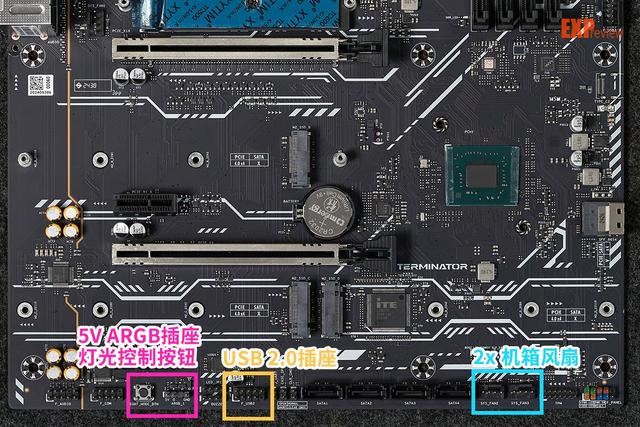

在底部的5V ARGB接口隔壁，还有一个按钮用于控制灯光模式。我们试了一下，包括关闭灯光在内，它一共有6种模式可切换，这丰富程度倒是让我们挺意外的。不过要想具体设置颜色、时间这些选项，还得依靠MAXSUN Sync这一应用。

后置接口

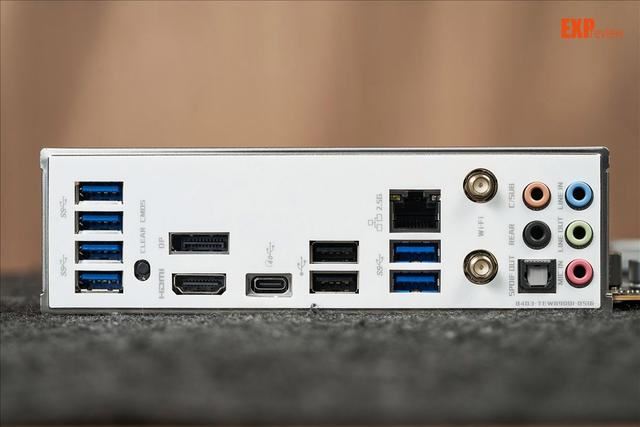

后置最多的是USB Type-A接口，足足有8个。最左边的4个是USB 5Gbps，中间的是USB 2.0，2.5G网口下面的2个是USB 10Gbps。虽然都是蓝色胶芯，标志也一样，但是它们的速率是有区别的。还好，USB-C接口倒是标注了40Gbps。视频输出接口则有HDMI 2.0和DP 1.4各一个。

面板上仅有清除BIOS这一按钮，看来在Z890这一代上，一键刷BIOS的功能还未下放至终结者系列。

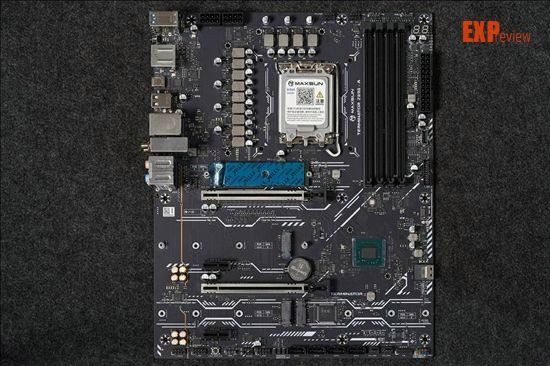

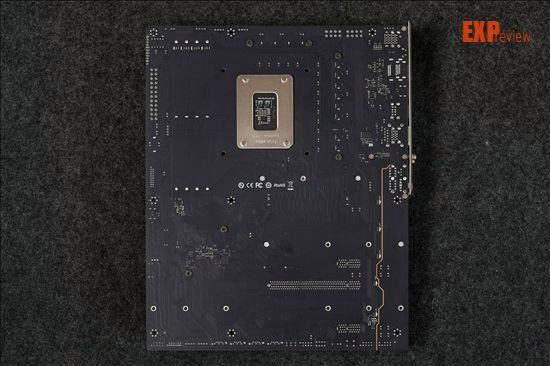

主板拆解概览

上一页 1 23 4 下一页 阅读全文

供电

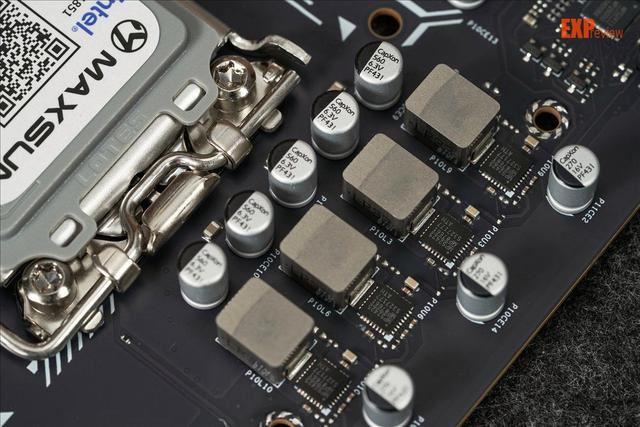

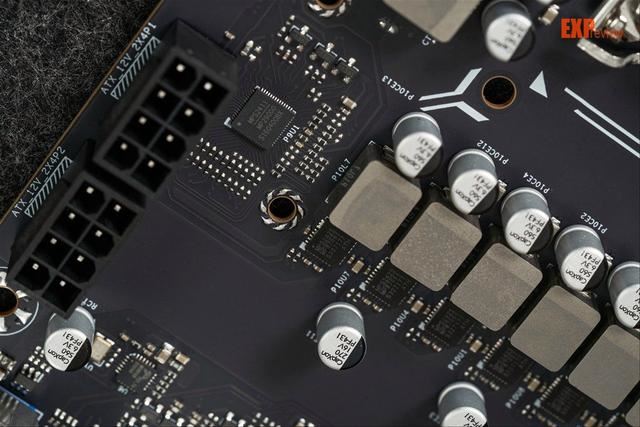

终结者Z890-A WIFI的供电配置是10 + 1 + 1相。控制器是MPS的MP29000；CPU供电的MOSFET是MP87661，是60A SPS模块。不过这些元器件都太新了，查不到什么datasheet。说起来这次Arrow Lake处理器改用了Meteor Lake的模块化设计，因此它的电源轨道相比Raptor Lake等是有一点区别的，比如说VccIN_AUX没有了，你可以大概理解成它负责的功能拆成了VccSA和VccPRIM_VNNAON两条轨道。

后置接口

跟后置接口相关的IC倒是有很多可以聊的。比如说最右侧的FE1.1s，就是来自汤铭科技的USB 2.0 hub控制器。紧挨着的是ITE IT66318FN，是一颗HDMI 2.0 Retiming Buffer。

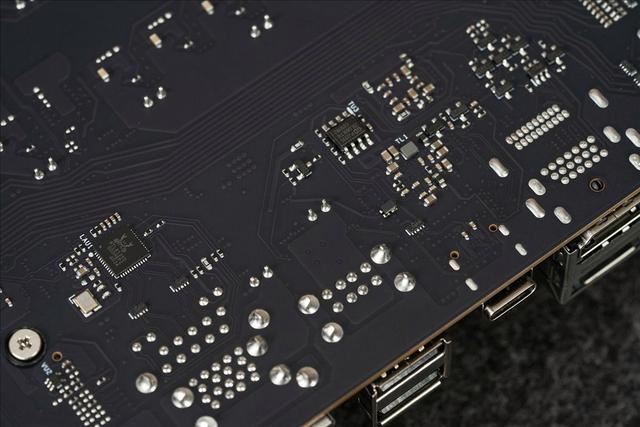

正对着USB Type-C接口的是英特尔JHL9040R，这颗雷电4 Retimer也是各种主板和笔记本上的常客了。瑞昱RTL812D 2.5G网卡在主板的背面。

创惟科技的GL9950NE是一款双口USB 10Gbps ReDriver，正对应着网口下面的2个USB 10Gbps。

终结者Z890-A WIFI所用的Wi-Fi网卡还是AX201。当然，Z890是支持Wi-Fi 7的，但我们要考虑到终结者系列的定位是面向强调性价比的主流玩家，再说，Wi-Fi 6也相当够用了。

测试环节

测试平台

主板BIOS介绍

在之前的主板评测里面，大家应该都看惯了铭瑄那非常朴实的BIOS界面了，因此终结者Z890-A WIFI这一代的BIOS绝对算得上是值得仔细介绍的重大更新。该BIOS的名字叫PTM UI BIOS，PTM是PC To Mobile（PC到移动）的缩写。看铭瑄的介绍应该是融入了移动应用的设计思路。

首先是预览界面，你可以把它当成是其他主板BIOS上的简易模式，这里列出了CPU、内存等各项组件的信息。用户可以在这里快速调整一些常用的功能，比如性能模式等。

所有界面的布局都得到了重新设计，单个页面的信息量得到提升之余，又不会让人看得眼花。以超频菜单为例，现在CPU、内存和供电分成了三列，用户可以快速定位自己想要修改的参数，更复杂的项目则被放到每列右上角的子菜单处。而选项说明则放在最底下。和超频功能相对应的，PTM UI BIOS提供了用户设定档保存和导出功能，可以对主板进行快速设置。

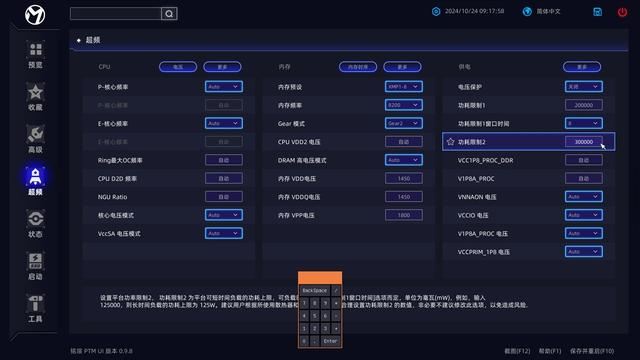

超频界面，注意下方出现了虚拟小键盘

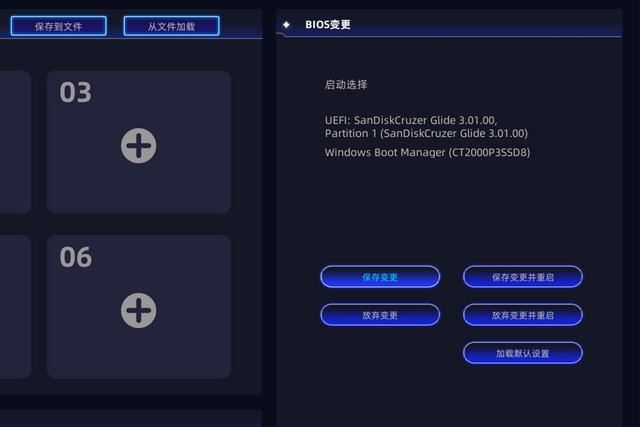

工具界面，可保存配置，对BIOS进行升级

上一页 1 2 34 下一页 阅读全文

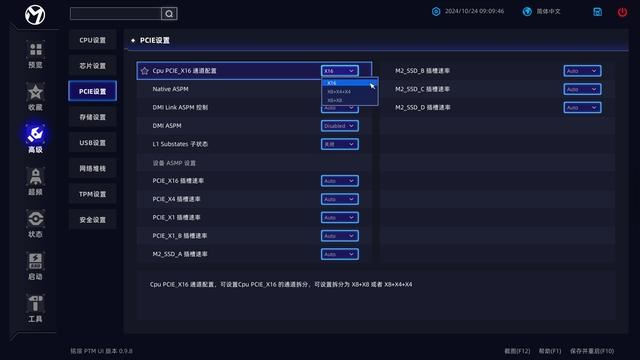

在高级菜单里面，用户可以在中间的列表上快速切换，比如可以从PCIe设置直接跳到USB设置，而不用像以前那样按ESC键返回上级菜单。在具体的设置面板里面，所有选项都是分列排布的，一眼就能看完，不用像以前那样要频繁使用滚轮或者方向键向下拉。

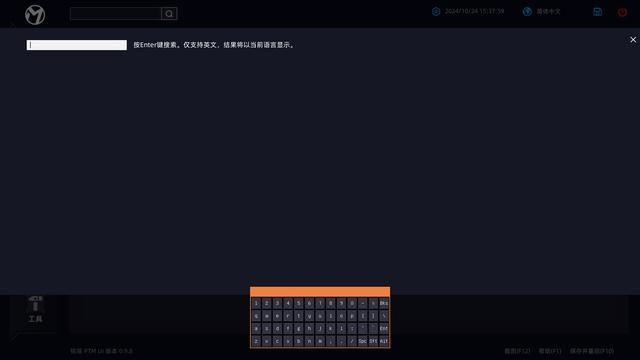

另外，铭瑄还为所有要输入的项目提供了虚拟键盘，这样就算不接键盘也能调整参数，这功能挺有意思的，是个考虑到新生代用户需求的设计。总的来说，与之前铭瑄的BIOS相比，PTM UI BIOS无论是在美观度还是易用性上都获得了巨大的进步，和一线大厂的BIOS相比也称得上是不落下风。

当然，这个BIOS的改进空间也是有的。比如功能开关一栏全部只有开和关两挡，而不少内存的XMP文件是有几套的，这样难免对不上。另外，一些按钮的可读性也需要增强一下，特别是在仅用键盘操作的时候，屏幕上没有光标，一时间很难辨认出自己停留在哪个按钮上。个人猜想这个BIOS设计时应该是把纯鼠标操作放在优先级更高的位置，因此导致了这种情况。

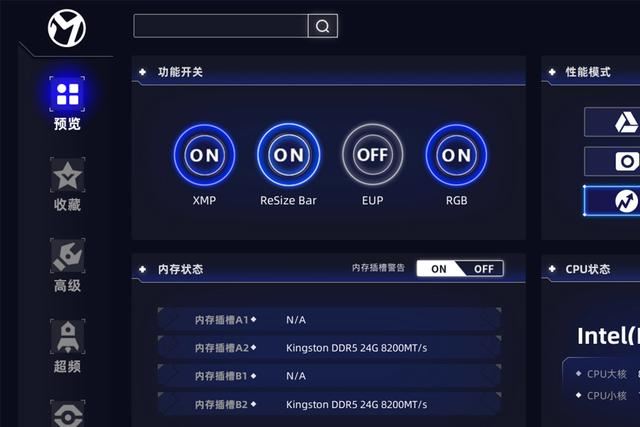

你知道我的光标停留在什么按钮上吗？（答案：是ReSize Bar）

虽然字体用了蓝色以表示选中，但最好让整个按钮显得和其他不同

不同模式下的性能

铭瑄在最新的E1.4D BIOS里面提供了三种性能模式可选，英特尔默认模式想必大家应该相当熟悉，就是PL1 125W/PL2 250W，PL1窗口时间56秒，IccMax 400A，AC/DC Loadline 1.2，非常保守的一套配置，当然发热量也相较低。铭瑄推荐模式则是PL1 250W/PL2 300W，PL1窗口时间8秒，IccMax 400A，AC/DC Loadline 1.7的配置。你可能以为极致性能就是指PL1/PL2 4095W的解限模式，但其实是在推荐模式的基础上改成了PL1 280W/PL2 350W，AC/DC Loadline 1.2。

附带一提现版本BIOS里面的AC/DC Loadline设定似乎没有生效，HWiNFO里面一直显示的是AC/DC Loadline 1.2。

CPU供电性能测试

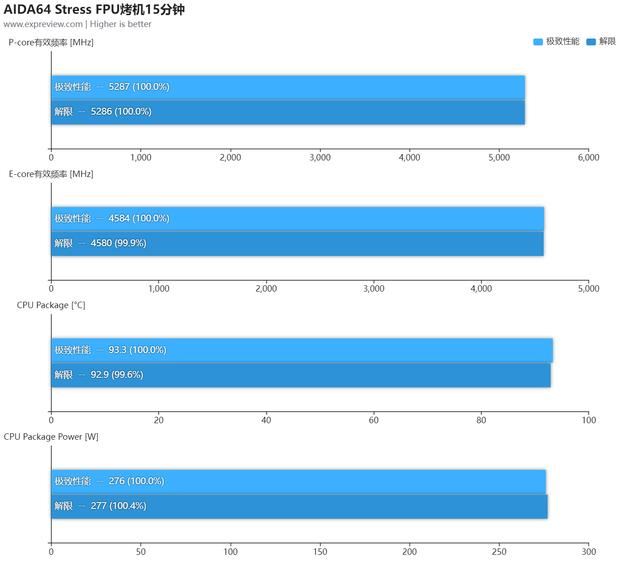

我们用两个模式各跑了一次AIDA64 Stress FPU烤机15分钟测试，分别是BIOS提供的极致性能模式，以及手动解锁功耗的模式。测试时的环境温度为27摄氏度，用于记录测试数据的软件是HWiNFO。

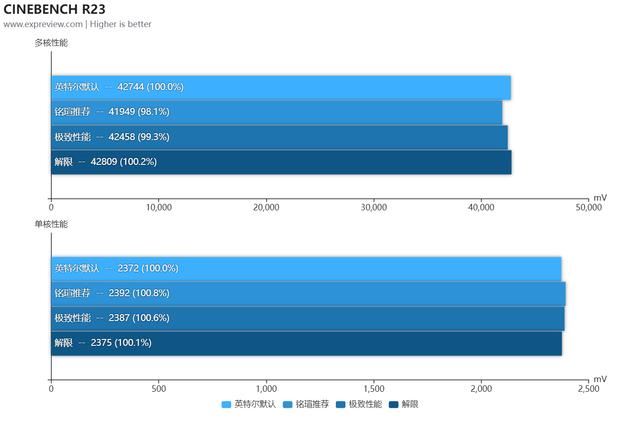

从各项数据看来，铭瑄提供的极致性能模式和手动解限时的成绩是差不多的。如果不超频的话，其实开着极致性能模式用就行了，毕竟手动解限时的烤机频率也在280W以下。而从Cinebench R23的结果，还有处理器本体的测试来看，酷睿Ultra 200S这次倒不像上一代那样，需要解限才能获得最强的性能。看回热成像图，最热点在插槽的正上方，在61-62度之间，和上一代同级平台动辄90度以上的表现相比，这确实算不上热。

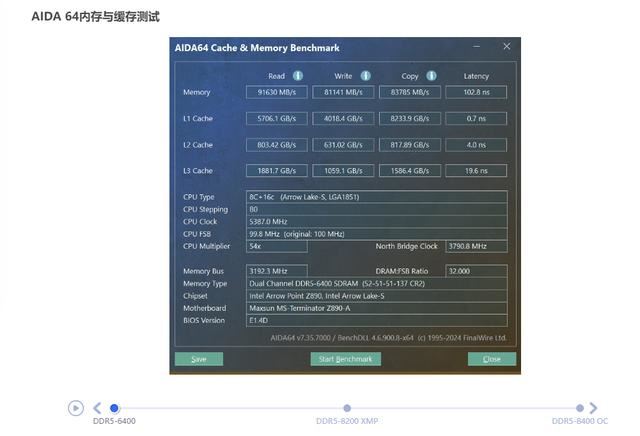

内存超频

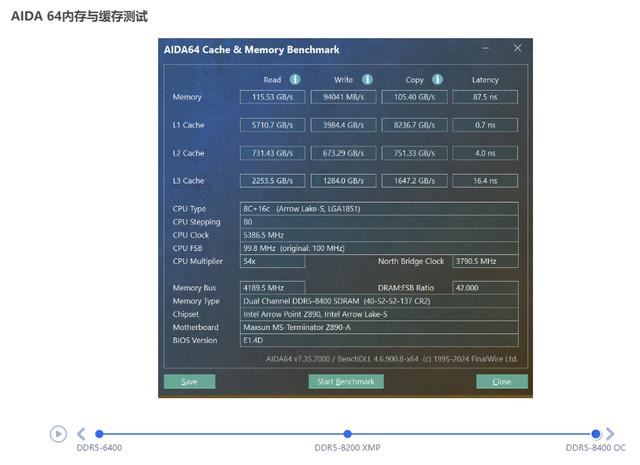

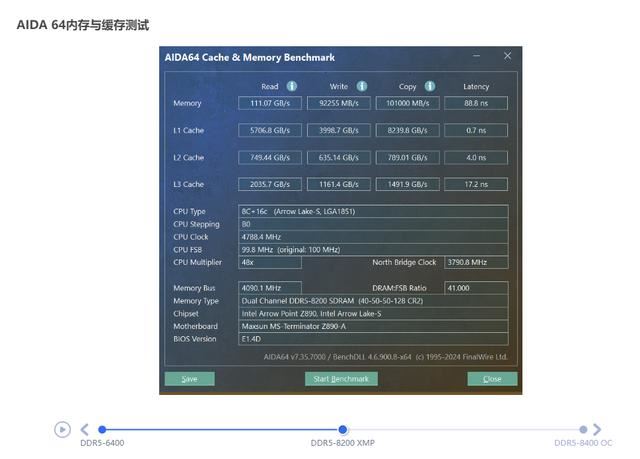

铭瑄在官网给出了内存支持列表，比较遗憾的是我们手上两套的CUDIMM内存的型号都不在这个列表里面。比较好的是金士顿FURY叛逆者这套，能够直接以DDR5-8200这一挡XMP文件启动，但是再高的8400就不太行了，需要小调一下才能开机跑测试。

总结

铭瑄终结者Z890-A WIFI带起酷睿Ultra 9级别的处理器肯定是没问题的，毕竟酷睿Ultra 200S处理器在能耗比表现上要比上一代优秀很多，对主板的压力也有所减轻。对于新一代的平台，个人觉得关注扩展性是更值得关注的方面：比如说PCIe 5.0 x4规格的M.2插槽，以及USB4/雷电4 Type-C接口和SFF-8654i接口等，都是在终结者Z790上见不到的配置。

与此同时，我们还要看到铭瑄终结者Z890-A WIFI在易用性上的改进，外在有Debug数显屏和灯光控制键，内在则是全新设计的PTM UI BIOS。从这个BIOS的使用体验来看，铭瑄确实花了很多心思在提高易用性上，整体的设计布局是有自己的一套想法的，特别是支持纯鼠标操作这一点可以说是别出心裁。毫无疑问，除了用性价比在玩家之中打出名堂外，铭瑄也可玩性这方面不断进化，力求让自家主板成为更多人装机时的第一选择。
