华硕推出了全新 ROG MAXIMUS Z890 EXTREME 旗舰级主板，支持Core Ultra 200S系列CPU。该主板采用24+1+2+2相110A SPS供电设计，支持最新的PCIe 5.0传输接口，可配置6组M.2 NVMe 固态硬盘，配备2组Thunderbolt 5接口、10G+2.5G Dual LAN网络配置以及Wi-Fi 7无线网络模块。此外，VRM散热器位置还配备了一块5英寸LCD屏幕，以及一系列用于超频的按键。无论是外观还是功能，都极其豪华，充满了信仰感。

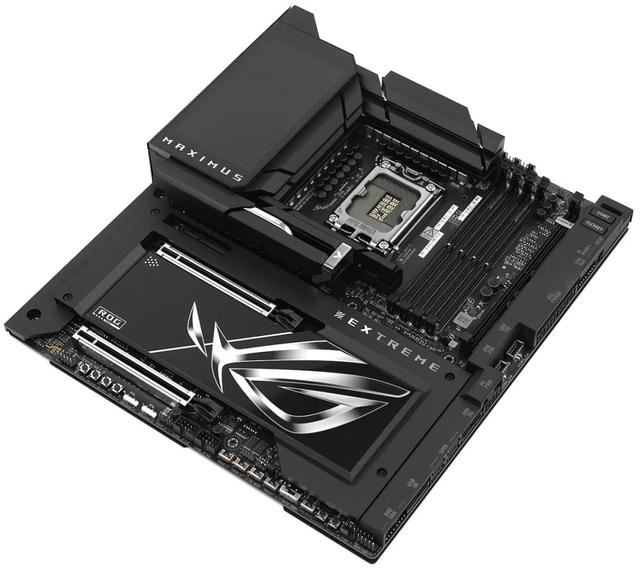

华硕 ROG MAXIMUS Z890 EXTREME 主板采用E-ATX板型规格，尺寸为30.5cm x 27.7cm，具备8层2盎司铜PCB设计。它采用黑色PCB搭配黑色金属散热器，I/O挡板设有一块大屏幕LCD显示屏。主板的金属散热器整体设计相对简洁平滑，并印有“EXTREME”字样以标明其身份。同时，M.2散热器上的ROG标志和字样均使用镜面材质，用户一眼就能看出这块主板的定位相当高端。
华硕 ROG MAXIMUS Z890 EXTREME 主板采用8层2盎司铜PCB，能够大幅度减少电磁干扰并增强信号的稳定性，同时还能提升主板供电和内存超频的稳定性。此外，主板背面采用铝合金背板连接，有效增强了主板的承重能力，防止主板弯曲以保护内部线路，同时也能为MOSFET背面提供一定的被动散热效果。背板上还印有大大的ROG“败家之眼”LOGO以及“EXTREME”字样。

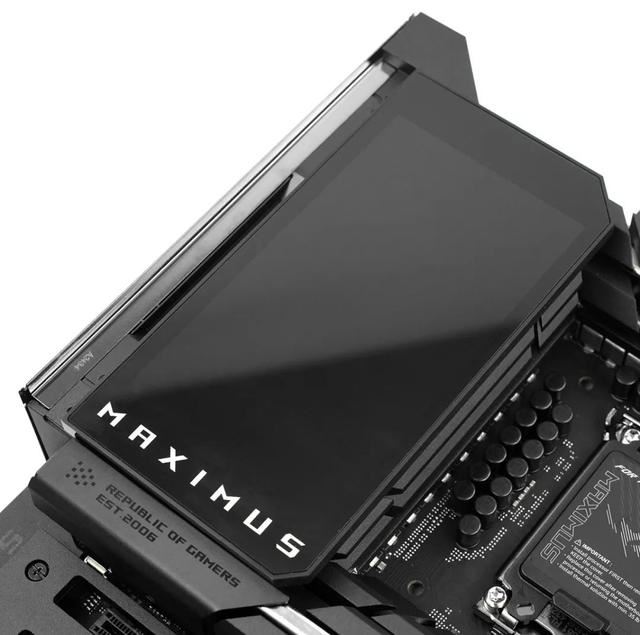

华硕 ROG MAXIMUS Z890 EXTREME 在I/O挡板位置配备了一块5英寸LCD屏幕，默认展示动态的ROG Logo。在开机过程中，它会显示Debug代码，进入系统后则默认显示硬件系统信息。用户还可以在Armoury Crate软件内自定义屏幕显示的内容。
考虑到部分用户可能会在机箱后部安装风扇，可能会遮挡到屏幕的一部分，华硕为这块屏幕设计了可以左右移动的功能，以确保屏幕不会被风扇遮挡。

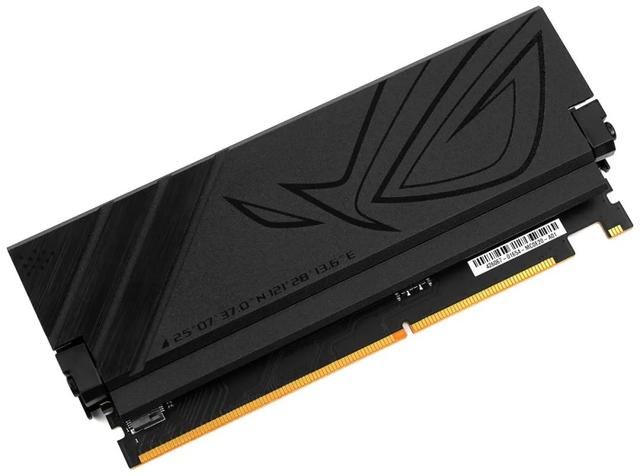

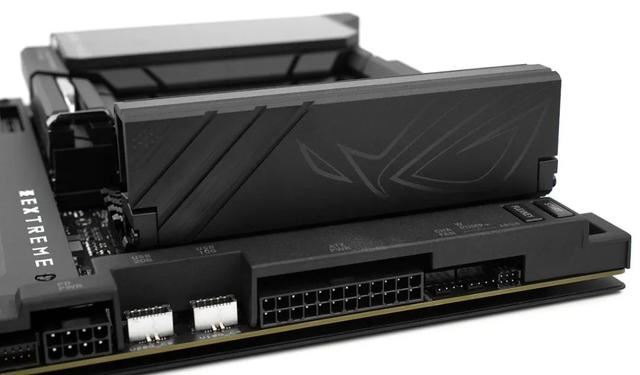

华硕 ROG MAXIMUS Z890 EXTREME 主板附带一组ROG Q-DIMM.2扩展卡，可为主板提供更多M.2 SSD接口插槽。
支持Core Ultra 200S处理器、全新LGA 1851插槽
Intel Z890主板采用全新的LGA 1851处理器接口，支持Intel Core Ultra 200S系列桌面处理器。其外观与上一代LGA 1700一样为长方形，尺寸为37.5mm x 45.0mm。防呆的凹槽位部分由LGA 1700的左方上下位置改为LGA 1851的右方上下位置。Socket扣具的打开方式类似LGA 1366的结构，插座杆与装载板的方向相反。

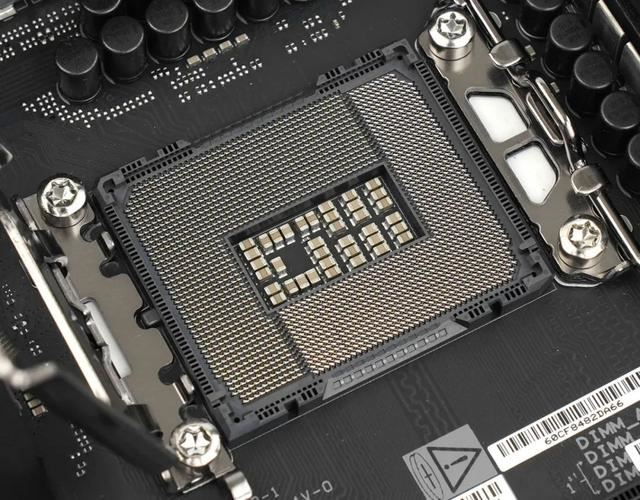

LGA 1851 插槽
LGA 1851插槽和LGA 1700插槽具有相同的物理规格，能够使用相同的散热器扣具。然而，LGA 1851增加到了1851个引脚，并且引脚定义有所不同，因此不支持上一代CPU的使用。
Intel Core Ultra 200S系列Arrow Lake处理器是第二代Core Ultra桌面处理器，全面采用台积电3nm制程，并结合Intel Foveros 3D封装技术进行生产。与上一代14代Intel Core系列Raptor Lake-S Refresh处理器相比，这一代同样采用大小核混合架构，但P-Core取消了Hyper-Threading（超线程）功能，P-Core频率调整至最高5.7GHz，E-Core频率提升至最高4.6GHz。其最大特色是首次加入了AI NPU单元，提供13 TOPS（万亿次运算）的算力。Core Ultra 200S全系列支持UDIMM DDR5和最新的CUDIMM DDR5内存模组，支持原生DDR5-6400内存速度，支持PCIe 5.0传输技术，CPU提供20条PCIe 5.0和4条PCIe 4.0通道。

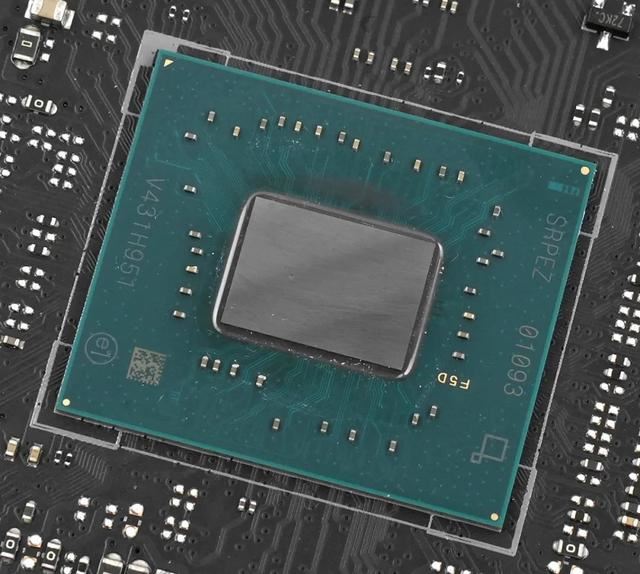

Intel Z890 系统芯片
PCH 散热器
全新的Intel Z890芯片组与上一代Z790芯片组相比，规格上仅有轻微的提升和调整。它支持CPU和内存超频，采用DMI 4.0 x8通道，并完全放弃了PCIe 3.0通道。芯片组中的PCIe 4.0通道数量从20个增加到了24个，而芯片组的HSIO通道数量则从38个下降到了34个。CPU原生支持2个TB4/USB4接口，而USB 3.2和USB 2.0接口的数量保持不变。

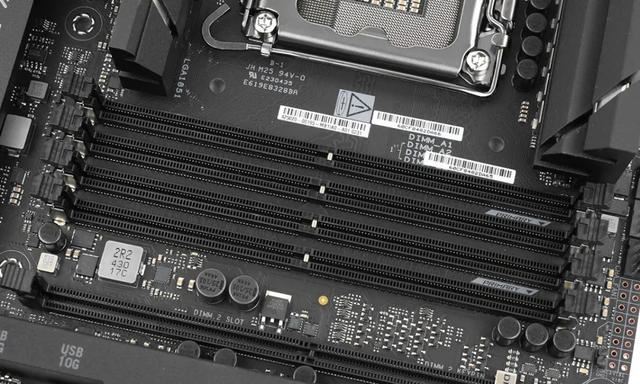

内存插槽方面，华硕 ROG MAXIMUS Z890 EXTREME 主板设有4组DDR5 DIMM扩展槽，每组DIMM扩展槽最大支持48GB容量，总最大容量为192GB。它支持Dual Channel双通道模式，并采用2 Slot Per Channel（每通道两插槽）的设计，同时采用SMT（表面贴装技术）插槽和优化的内存线路设计。在内存速度方面，主板的官方规格表示支持最高DDR5-9200+ OC速度（1DPC 1R，即单通道单排名），并支持6400至4800的JEDEC标准速度。
上一页12 3 4 5 下一页 阅读全文
Intel Arrow Lake的供电架构主要分为vCore供电、VCCGT供电、VCCSA供电和VNNAON供电。其中，VCCGT供电负责CPU的iGPU部分，VCCSA供电负责CPU的IMC部分，而VNNAON供电则负责主板上的PCIE、DMI、TCSS以及内部低电力设备等部分。在VRM供电模组方面，华硕 ROG MAXIMUS Z890 EXTREME主板采用了29相供电设计，其中包括24相用于CPU vCore供电、1相用于VCCGT供电、2相用于VCCSA供电以及2相用于VNNAON供电。每组供电都平均分摊电流负载，以增强系统稳定性，从而应对复杂的运算需求。
ASP2412 PWM 控制器

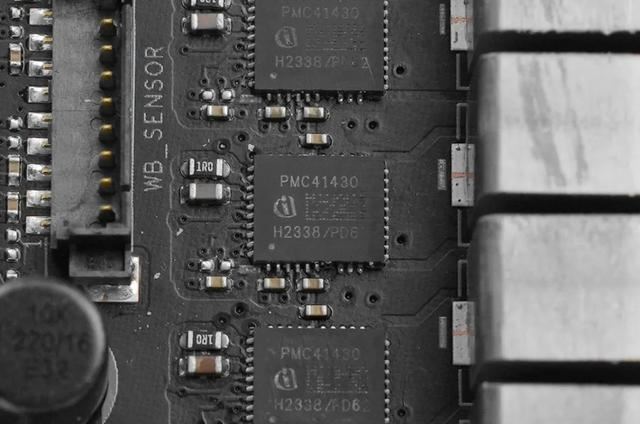

PMC41430 110A SPS 芯片
华硕 ROG MAXIMUS Z890 EXTREME主板采用了自家的DIGI+ EPU ASP2412 PWM控制器，以24（12x2）相并联模式配置运行，驱动16个CPU vCore供电。它配备了24组Infineon PMC41430A 110A SPS DrMOS芯片，这些芯片采用了最新的Smart Power Stage技术，能够实时监控每相的电流和温度。vCore部分的总输出可达到2,640A的电流负载。多相供电和饱和总电流负载能够承受高阶CPU长时间高负载运作，并保持低温稳定状态。

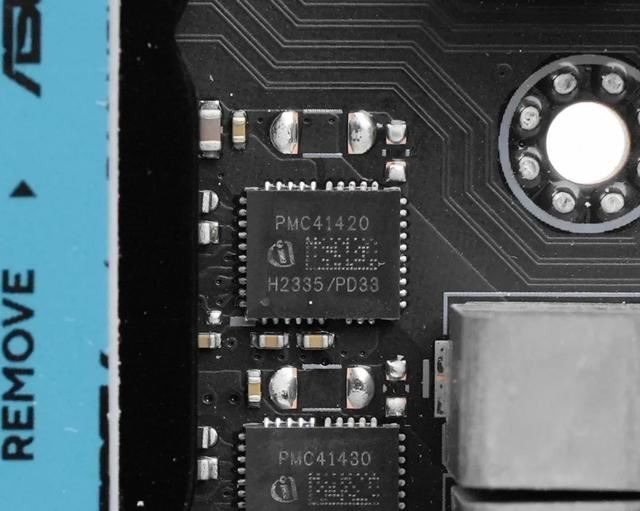

PMC41420 90A SPS 芯片

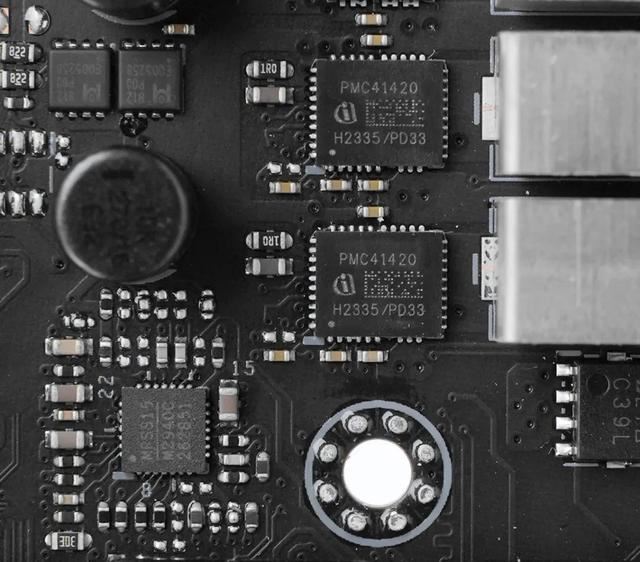

M2940C PWM 控制器、PMC41420 90A SPS 芯片
MP87681 80A SPS 芯片
主板采用1个MPS M2940C PWM控制器，驱动1相VCCGT供电、2相VCCSA供电，并搭配3组Infineon PMC41420 90A SPS DrMOS芯片；同时，它还采用2相VNNAON供电，并搭配2组MPS MP87681 80A SPS DrMOS芯片。
ATX 8+8-pin CPU 供电插槽
华硕 ROG MAXIMUS Z890 EXTREME主板采用了2组采用ProCool II设计的ATX 8-pin CPU供电插槽，可以满足全系列Core Ultra 200S CPU的电源功耗需求。这些ATX 8-pin供电插槽配备了金属包覆式防护外壳和Solid Pin实心针脚，可以提升供电时的稳定性。
华硕 ROG MAXIMUS Z890 EXTREME主板还配备了一个额外的PCIe 8-pin辅助电源插槽。

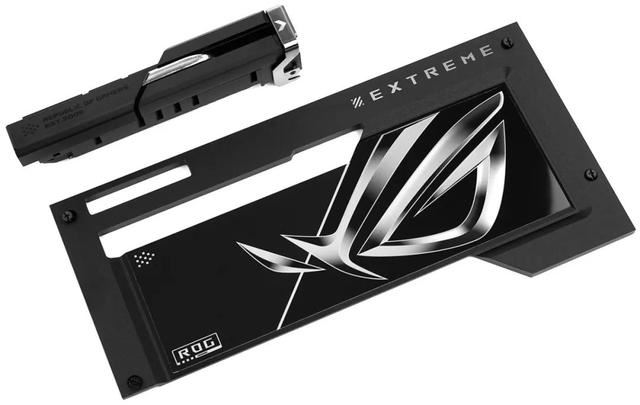

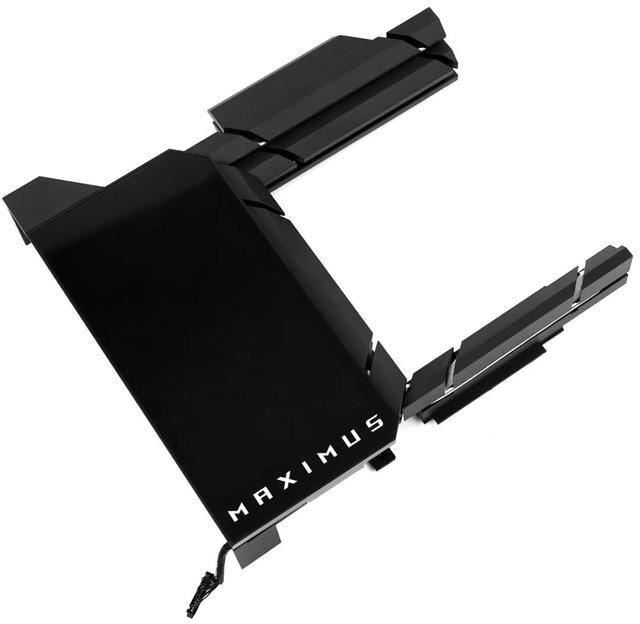

华硕 ROG MAXIMUS Z890 EXTREME主板采用了一体式大型铝挤鳍片散热器。该散热器具有铝挤造型的散热鳍片，通过1条导热管连接3组金属散热器，使得MOSFET产生的废热能更快且更均衡地传递到整个散热器上。主VRM散热器的尺寸更是延伸至整个I/O盖板，增加了散热面积，从而提升了散热效果。这样，MOSFET芯片能保持在较低的工作温度，为系统提供稳定的供电输出。

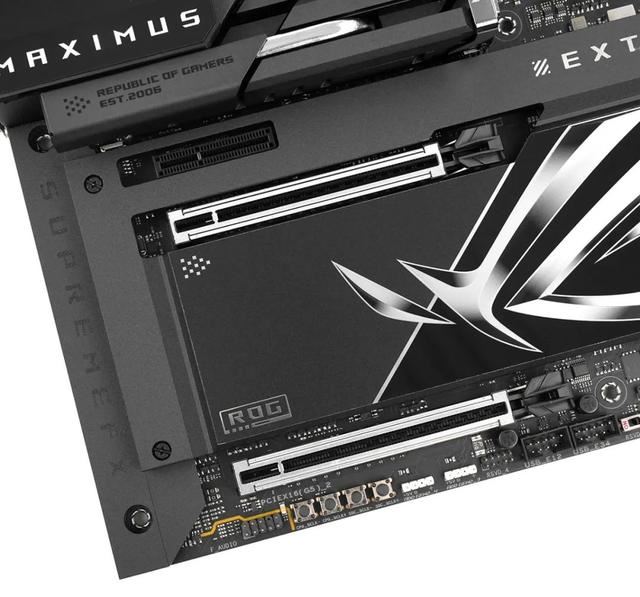

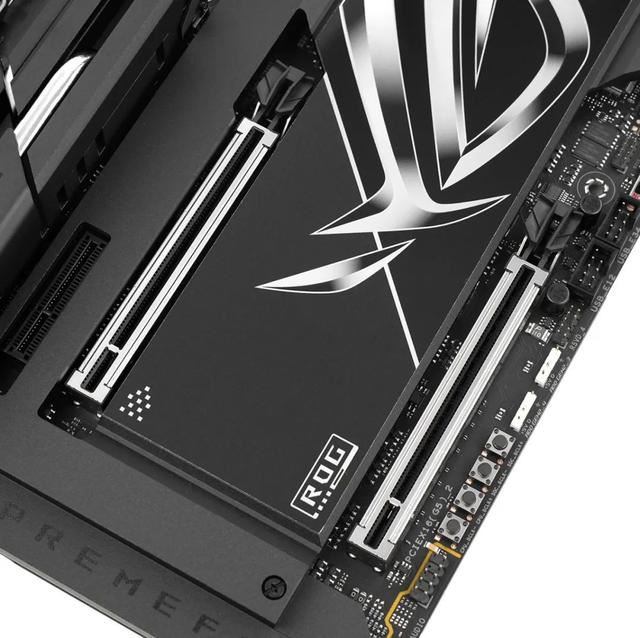

华硕 ROG MAXIMUS Z890 EXTREME主板提供了2组PCIe x16插槽。上方的PCIEX16(G5)_1插槽支持最高PCIe 5.0 x16速度，而下方的PCIEX16(G5)_2插槽则支持最高PCIe 5.0 x8速度，两者均由CPU通道提供。此外，还提供了1组PCIe x4插槽，支持最高PCIe 4.0 x4速度，由Z890芯片组提供，方便用户连接额外的PCIe扩展卡。
注：当两组PCIe x16插槽同时被占用时，两组插槽将各自以PCIe 5.0 x8的速度运行。
上一页 1 23 4 5 下一页 阅读全文
PCIEX16(G5)_1和PCIEX16(G5)_2插槽都采用了金属外壳加固设计和加强型内嵌金属支架的耳扣，这可以增强插槽的承托力，减少插槽被意外扯开的风险。同时，这两个插槽也采用了SMT（表面贴装技术）的插槽设计，与传统的DIP PCIe插槽相比，可以提供更稳定的信号传输，并减少信号衰减的可能。

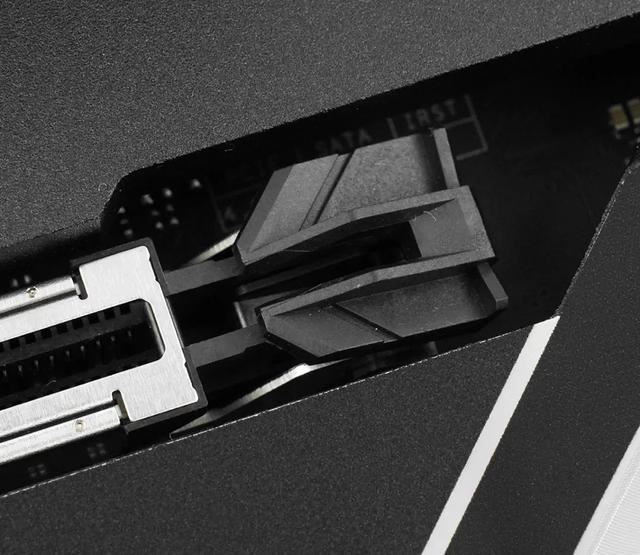

华硕 ROG MAXIMUS Z890 EXTREME主板在两组PCIe插槽上都加入了自家的PCIe Q-Release Slim功能。与上一代具有实体解锁按钮的Q-Release不同，新设计允许用户在不解锁PCIe卡扣的情况下直接拆除显卡，同时在安装时也会自动锁紧显卡，极大地方便了用户的组装过程。

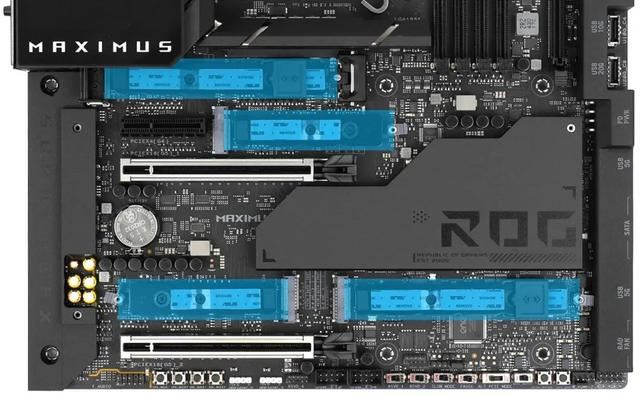

6组M.2 固态硬盘接口配置
华硕 ROG MAXIMUS Z890 EXTREME主板提供了6组M.2 NVMe SSD接口配置，其中4组位于主板上，而另外2组则位于ROG Q-DIMM.2扩展卡上。在CPU插槽下方设有1组M.2 SSD插槽（M.2_1），而在PCIEX16(G5)_2插槽上方则设有M.2_3（右侧）和M.2_4（左侧）插槽，这三组插槽均支持最高PCIe 5.0 x4速度。此外，在PCIEX16(G5)_1插槽上方还设有1组M.2 SSD插槽（M.2_2），支持最高PCIe 4.0 x4速度，这些接口均由CPU通道提供。
注：当M.2_3插槽被占用时，PCIEX16(G5)_1插槽将以PCIe 5.0 x8的速度运行，而PCIEX16(G5)_2插槽也将以PCIe 5.0 x4的速度运行。
注：当M.2_3插槽与M.2_4插槽同时被占用时，PCIEX16(G5)_1插槽将以PCIe 5.0 x8的速度运行，但PCIEX16(G5)_2插槽将无法工作。

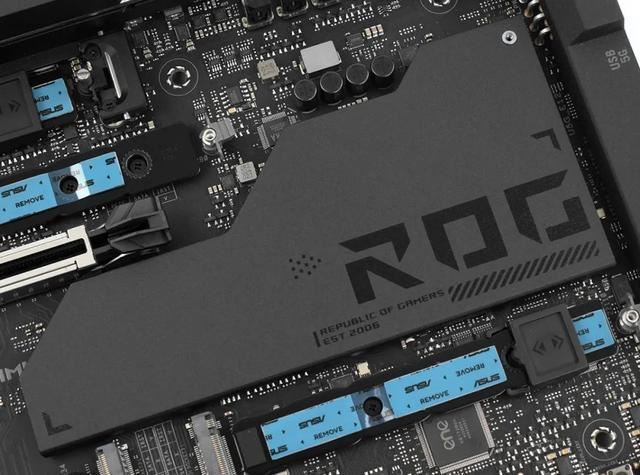

M.2_1插槽采用了带有铝挤散热鳍片的厚实散热块，而其他插槽则共用一块大面积薄型散热片。所有插槽都配备了双面导热贴，可以满足高速M.2 SSD在日常应用中的散热需求。
M.2_1插槽的金属散热器采用了全新的M.2 Q-Release免螺丝安装设计，能够无需工具快速安装M.2 SSD。然而，其他插槽共用的金属散热器仍然需要用户通过拧螺丝的方式拆除，未能实现100%免工具安装，这一点略显遗憾。
所有M.2 SSD插槽都采用了新款Q-Latch塑料固定夹扣的快速安装设计。与旧款的旋转固定方式不同，新款设计改为了按压固定，同样无需使用传统的安装螺丝，就能轻松快速地固定M.2 SSD。

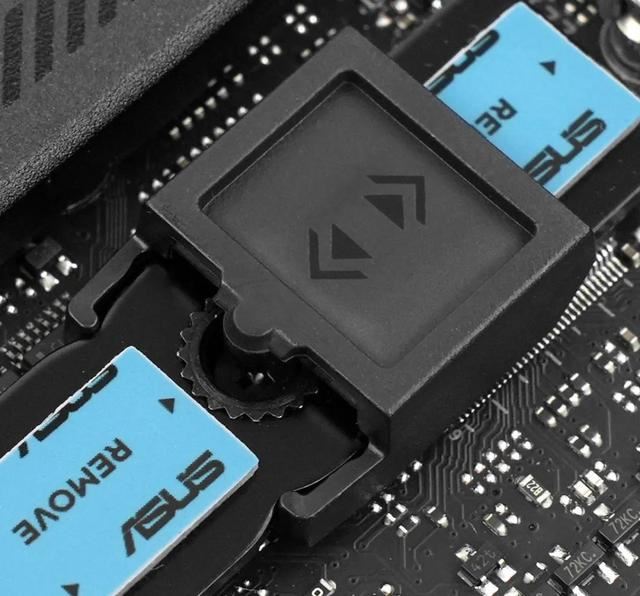

华硕在所有插槽上加入了全新的M.2 Q-Slide滑动式卡扣设计，让用户无需更改铜柱的位置，就能安装更短的M.2 SSD。

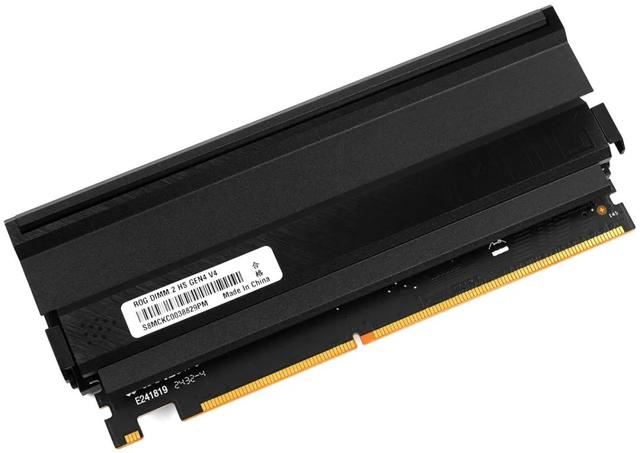

ROG Q-DIMM.2 扩展卡
上一页 1 2 34 5 下一页 阅读全文

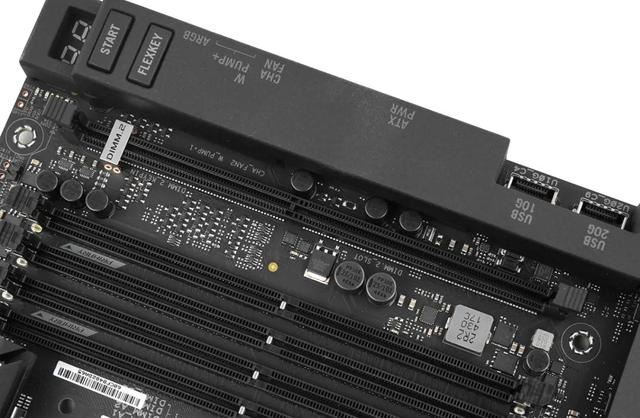

DIMM.2 插槽

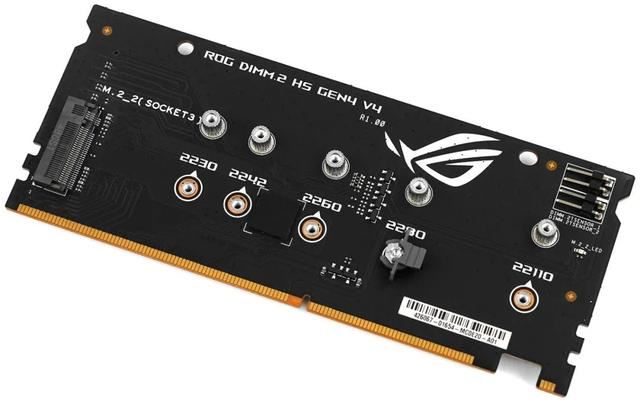

华硕 ROG MAXIMUS Z890 EXTREME主板附带一张ROG Q-DIMM.2扩展卡，可用于连接到主板内存插槽右侧的DIMM.2插槽。通过插槽和扩展卡的组合，可以提供更多的M.2 SSD接口。ROG Q-DIMM.2扩展卡正面的DIMM.2_1插槽和背面的DIMM.2_2插槽均支持最高PCIe 4.0 x4速度，这些接口由Z890芯片组提供。此外，散热器也采用了全新的免工具设计，方便用户拆装。
主板还提供了4组SATA 6Gbps接口，这些接口由Z890系统芯片提供，并支持RAID 0、RAID 1、RAID 5、RAID 10工作模式。
此外，华硕 ROG MAXIMUS Z890 EXTREME主板还配备了2组Thunderbolt 5接口和8组USB接口。
该主板采用了预安装的I/O挡板设计，不仅方便了用户的安装过程，对于使用开放式机箱的玩家来说，还能使机箱内部更加整齐美观，同时也增强了防尘效果，非常贴心。

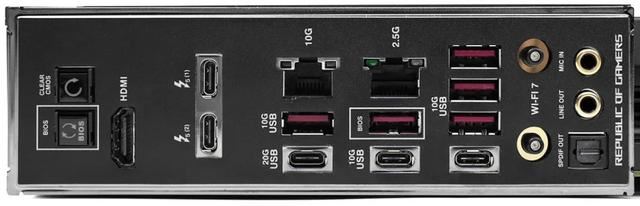

华硕 ROG MAXIMUS Z890 EXTREME主板的后置I/O面板提供1组HDMI 2.1视频出接口，支持最高8K@60Hz的分辨率。此外，主板还提供5组USB 3.2 Gen 2x1 10Gbps Type-A接口、2组USB 3.2 Gen 2x1 10Gbps Type-C接口、2组Thunderbolt 5 80Gbps Type-C接口，总共10组后置USB接口。

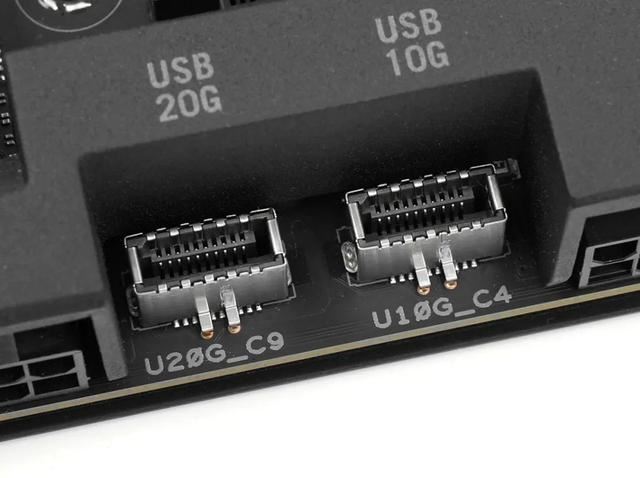

主板提供1组USB 3.2 Gen 2x2 20Gbps前置USB-C Type-E接口，支持最高达USB PD/QC4+ 60W的充电功率，但前提是需插上主板的PCIe 8-pin辅助电源插头；若未插上该电源插头，则支持最高27W的充电功率。此外，还提供了1组USB 3.2 Gen 2x1 10Gbps前置USB-C Type-E接口。

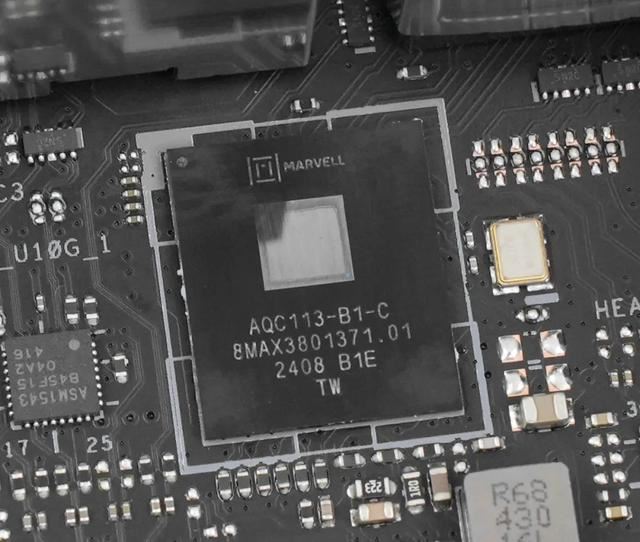

Marvell AQtion AQC113C 10G 网络芯片
有线网络方面，华硕 ROG MAXIMUS Z890 EXTREME主板采用了Marvell AQtion AQC113C 10G网络芯片，支持最高10Gbps的网络连接速度，从而大幅缩短了下载游戏和传输文件所需的时间，为用户带来更畅快的网络连接体验。
I226-V 2.5G 网络芯片
华硕 ROG MAXIMUS Z890 EXTREME主板还同时采用了一颗Intel I226-V 2.5G网络芯片，支持最高2,500 Mbps的网络传输速度，并且兼容1000/100/10 Mbps的速度。
无线网络方面，华硕 ROG MAXIMUS Z890 EXTREME主板采用了Intel Wi-Fi 7 BE200无线网络模块，支持802.11be双频2x2 320MHz Wi-Fi技术，同时兼容IEEE 802.11 a/b/g/n/ac/ax无线网络协议。其最高频段从5GHz升级到了6GHz，使得近距离传输速度更高、延迟更低。此外，该主板还支持Bluetooth 5.3，可以连接新一代智能手机、穿戴设备以及智能家居产品等。

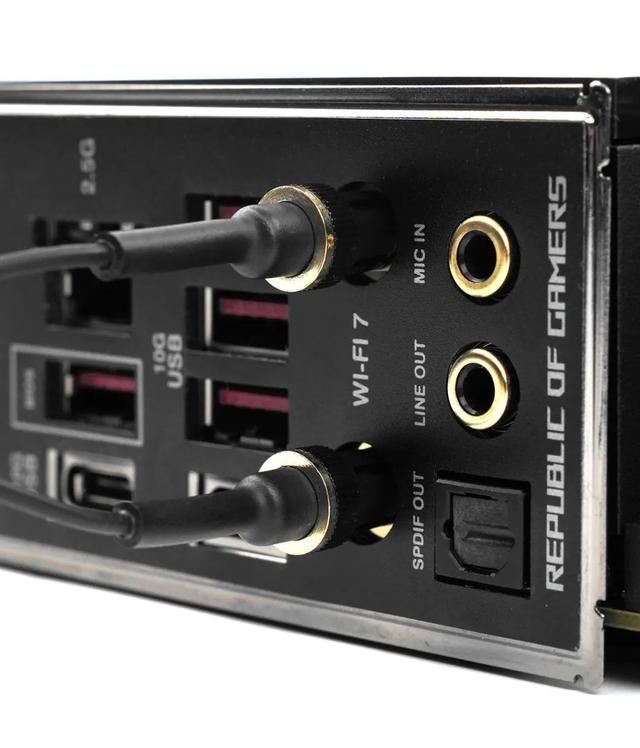

华硕在ROG MAXIMUS Z890 EXTREME主板上加入了Q-Antenna快拆天线设计。与传统的带螺纹的天线接口相比，这一新设计允许用户更轻松地安装Wi-Fi接收天线，从而为用户带来更加便捷的使用体验。

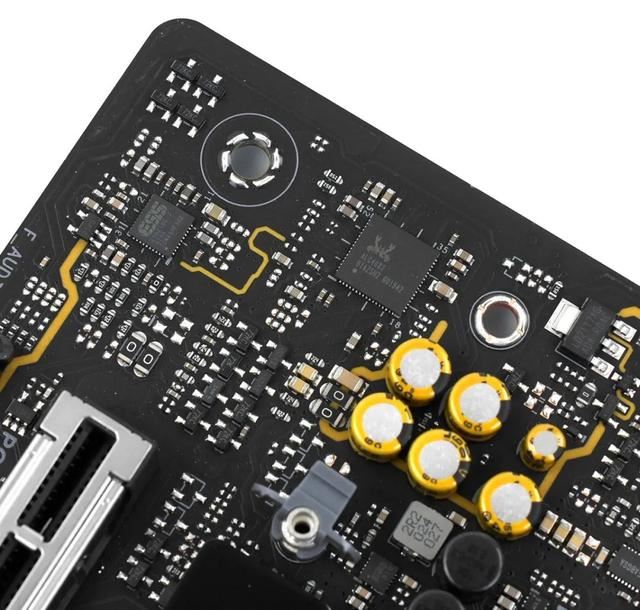

音效方面，华硕 ROG MAXIMUS Z890 EXTREME采用了Realtek ALC4082 USB Audio Codec音效芯片，支持最高5.1声道环绕音效，音效格式最高可达32位/192kHz，支持DSD格式播放，并具有自动检测耳机阻抗的功能，能够提供逼真的音响效果。此外，它还采用了ESS SABRE9219 DAC芯片，提供130dB信噪比（SNR）的前置音效输出品质。配合使用WIMA音响级电容，能够提升音效解析能力和声音延展扩大效果，带来温暖、自然无比的音质，为专业游戏玩家提供逼真的音响体验。
上一页 1 2 3 45 下一页 阅读全文

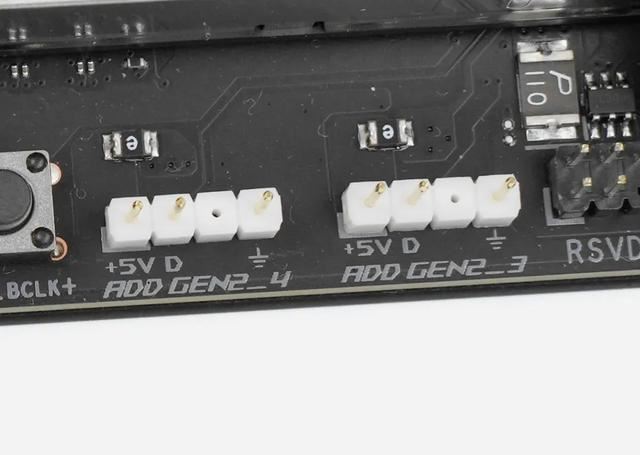

在RGB灯效连接及控制方面，主板提供了2组5V 3-pin ARGB接口，输出功率为5V 3A 15W，支持ARGB Gen1和ARGB Gen2灯光装置。用户可以通过ASUS自家的Aura Sync软件来控制灯效，为系统布置更加丰富多样的RGB灯效。

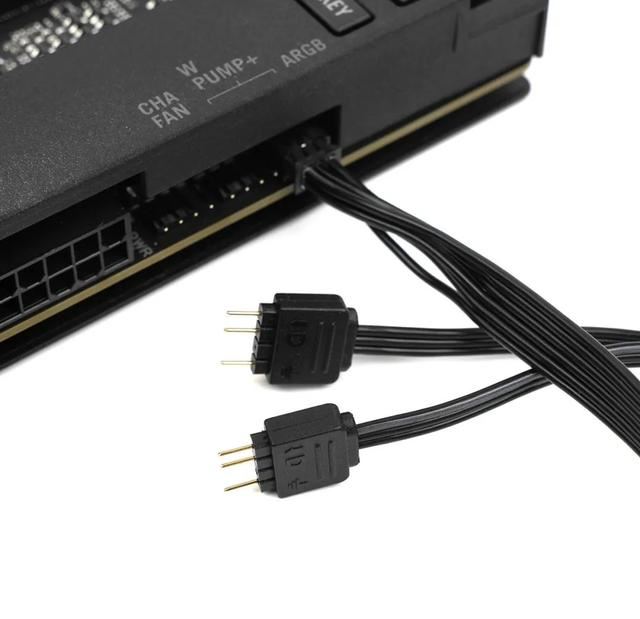

华硕 ROG MAXIMUS Z890 EXTREME主板附带一组ARGB延长线，提供了额外的2组5V 3-pin ARGB接口。

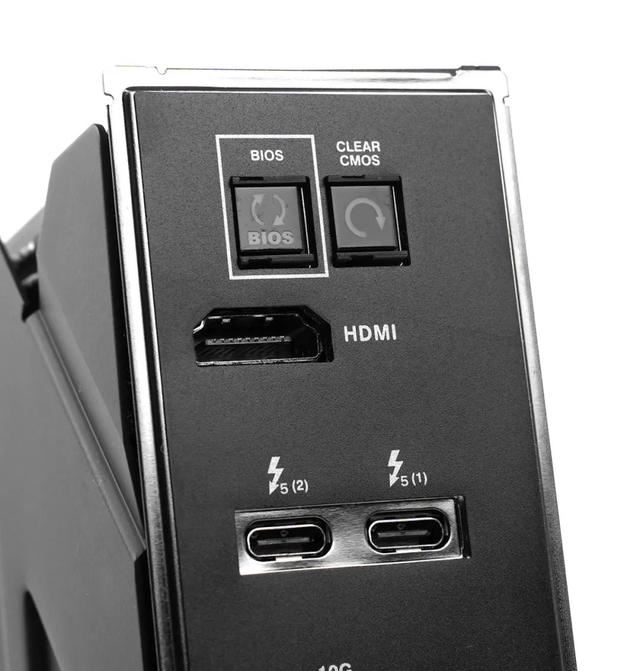

华硕 ROG MAXIMUS Z890 EXTREME主板设有Clear CMOS按钮和BIOS Flashback按钮。前者只需按下Clear CMOS按钮，便能清除并重置当前BIOS的设置，这可以解决用户因BIOS POST检测失败的问题，对超频用户来说非常有帮助；后者则允许在没有安装CPU的情况下，通过按下BIOS Flashback按钮来更新BIOS版本，非常实用。

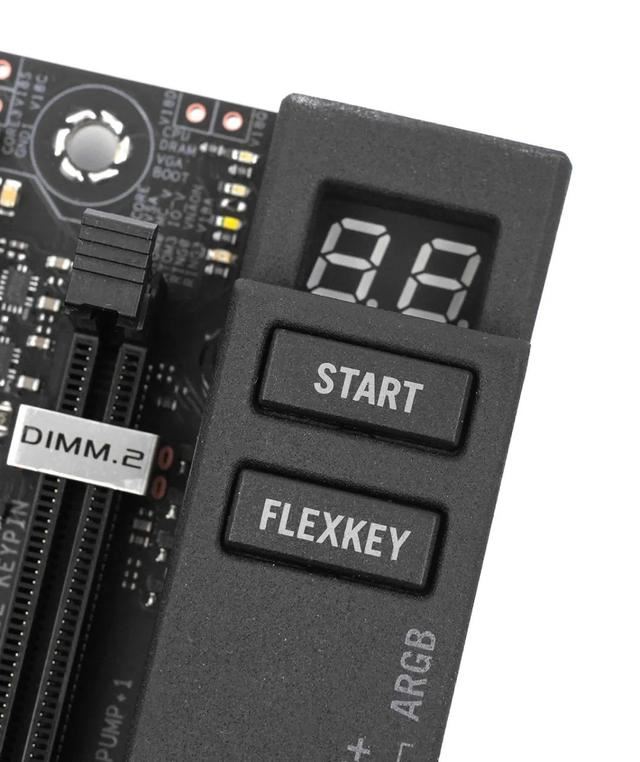

针对部分喜欢使用开放式机箱甚至裸机的超频或发烧友用户，华硕 ROG MAXIMUS Z890 EXTREME主板加入了实体POWER开机键及FlexKey按键。用户可以通过这些按键快速开机或重启，其中FlexKey键默认为Reset功能，但也可以在BIOS设置中将其设定为不同功能，如Safe Boot或开关Aura灯效等。此外，主板还设有Dr. Debug LED灯，在BIOS POST检测过程中，会显示不同的检查Code数字状态，让用户能够判断哪个位置出现了问题，非常实用。

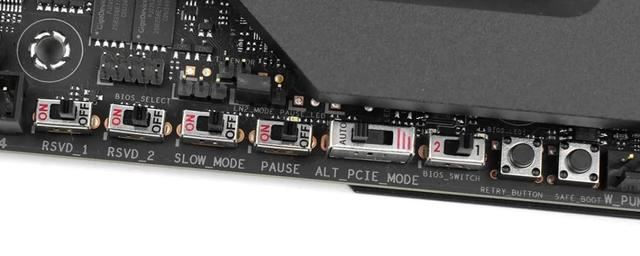

华硕 ROG MAXIMUS Z890 EXTREME主板加入了专为极限超频玩家设计的超频功能按键/切换键，特别是针对LN2超频玩家。这些按键包括BIOS Switch、RSVD、Slow Mode、ReTry、Safe Boot等，可以帮助超频玩家应对不同的超频需求。

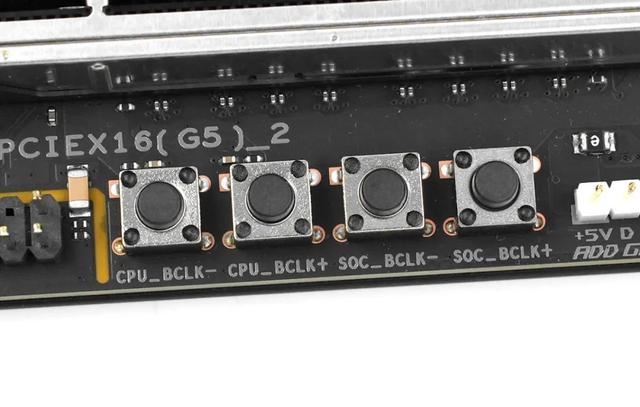

华硕 ROG MAXIMUS Z890 EXTREME主板加入了BCLK按键，允许超频用户直接通过实体按键在Windows系统中快速调整CPU及SOC的BCLK（基准频率）数值。

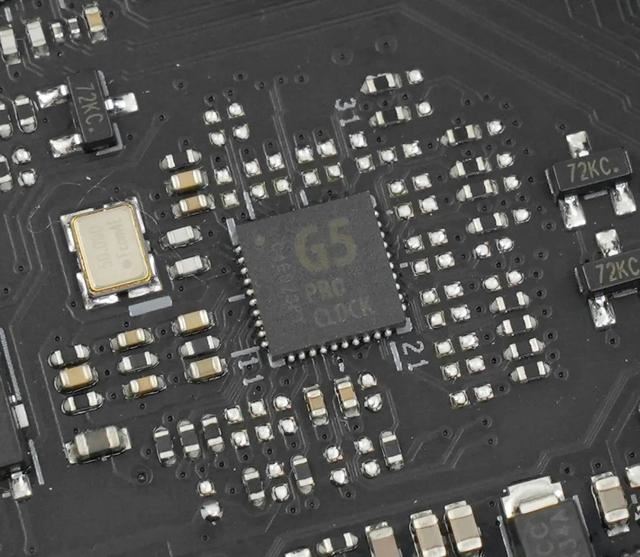

华硕 ROG MAXIMUS Z890 EXTREME主板加入了华硕 G5 PRO CLOCK频率发生器芯片（Clock Generator），该芯片可以独立调整BCLK（基准频率）。尽管Z890芯片组已经支持内置调整BCLK频率，但采用外置时钟发生器芯片可以提供更精确的调整。
总结：这可能是最顶的Z890主板？华硕 ROG MAXIMUS Z890 EXTREME配备了豪华的24+1+2+2相110A SPS供电系统，同时支持6组M.2 NVMe SSD配置、2组Thunderbolt 5接口、10G+2.5G Dual LAN网络配置、Wi-Fi 7无线网络模块。它在各方面的配置都极为顶，功能、扩展性、连接性一应俱全。I/O盖板上的5寸LCD屏幕更是增添了一重可玩性。不过，价格当然不菲，这应该是信仰满满的ROG信徒追求顶级体验的选择。
上一页 1 2 3 4 5下一页阅读全文
华硕推出了全新 ROG MAXIMUS Z890 EXTREME 旗舰级主板，支持Core Ultra 200S系列CPU。该主板采用24+1+2+2相110A SPS供电设计，支持最新的PCIe 5.0传输接口，可配置6组M.2 NVMe 固态硬盘，配备2组Thunderbolt 5接口、10G+2.5G Dual LAN网络配置以及Wi-Fi 7无线网络模块。此外，VRM散热器位置还配备了一块5英寸LCD屏幕，以及一系列用于超频的按键。无论是外观还是功能，都极其豪华，充满了信仰感。
华硕 ROG MAXIMUS Z890 EXTREME 主板采用E-ATX板型规格，尺寸为30.5cm x 27.7cm，具备8层2盎司铜PCB设计。它采用黑色PCB搭配黑色金属散热器，I/O挡板设有一块大屏幕LCD显示屏。主板的金属散热器整体设计相对简洁平滑，并印有“EXTREME”字样以标明其身份。同时，M.2散热器上的ROG标志和字样均使用镜面材质，用户一眼就能看出这块主板的定位相当高端。
华硕 ROG MAXIMUS Z890 EXTREME 主板采用8层2盎司铜PCB，能够大幅度减少电磁干扰并增强信号的稳定性，同时还能提升主板供电和内存超频的稳定性。此外，主板背面采用铝合金背板连接，有效增强了主板的承重能力，防止主板弯曲以保护内部线路，同时也能为MOSFET背面提供一定的被动散热效果。背板上还印有大大的ROG“败家之眼”LOGO以及“EXTREME”字样。
华硕 ROG MAXIMUS Z890 EXTREME 在I/O挡板位置配备了一块5英寸LCD屏幕，默认展示动态的ROG Logo。在开机过程中，它会显示Debug代码，进入系统后则默认显示硬件系统信息。用户还可以在Armoury Crate软件内自定义屏幕显示的内容。
考虑到部分用户可能会在机箱后部安装风扇，可能会遮挡到屏幕的一部分，华硕为这块屏幕设计了可以左右移动的功能，以确保屏幕不会被风扇遮挡。
华硕 ROG MAXIMUS Z890 EXTREME 主板附带一组ROG Q-DIMM.2扩展卡，可为主板提供更多M.2 SSD接口插槽。
支持Core Ultra 200S处理器、全新LGA 1851插槽
Intel Z890主板采用全新的LGA 1851处理器接口，支持Intel Core Ultra 200S系列桌面处理器。其外观与上一代LGA 1700一样为长方形，尺寸为37.5mm x 45.0mm。防呆的凹槽位部分由LGA 1700的左方上下位置改为LGA 1851的右方上下位置。Socket扣具的打开方式类似LGA 1366的结构，插座杆与装载板的方向相反。
LGA 1851 插槽
LGA 1851插槽和LGA 1700插槽具有相同的物理规格，能够使用相同的散热器扣具。然而，LGA 1851增加到了1851个引脚，并且引脚定义有所不同，因此不支持上一代CPU的使用。
Intel Core Ultra 200S系列Arrow Lake处理器是第二代Core Ultra桌面处理器，全面采用台积电3nm制程，并结合Intel Foveros 3D封装技术进行生产。与上一代14代Intel Core系列Raptor Lake-S Refresh处理器相比，这一代同样采用大小核混合架构，但P-Core取消了Hyper-Threading（超线程）功能，P-Core频率调整至最高5.7GHz，E-Core频率提升至最高4.6GHz。其最大特色是首次加入了AI NPU单元，提供13 TOPS（万亿次运算）的算力。Core Ultra 200S全系列支持UDIMM DDR5和最新的CUDIMM DDR5内存模组，支持原生DDR5-6400内存速度，支持PCIe 5.0传输技术，CPU提供20条PCIe 5.0和4条PCIe 4.0通道。
Intel Z890 系统芯片
PCH 散热器
全新的Intel Z890芯片组与上一代Z790芯片组相比，规格上仅有轻微的提升和调整。它支持CPU和内存超频，采用DMI 4.0 x8通道，并完全放弃了PCIe 3.0通道。芯片组中的PCIe 4.0通道数量从20个增加到了24个，而芯片组的HSIO通道数量则从38个下降到了34个。CPU原生支持2个TB4/USB4接口，而USB 3.2和USB 2.0接口的数量保持不变。
内存插槽方面，华硕 ROG MAXIMUS Z890 EXTREME 主板设有4组DDR5 DIMM扩展槽，每组DIMM扩展槽最大支持48GB容量，总最大容量为192GB。它支持Dual Channel双通道模式，并采用2 Slot Per Channel（每通道两插槽）的设计，同时采用SMT（表面贴装技术）插槽和优化的内存线路设计。在内存速度方面，主板的官方规格表示支持最高DDR5-9200+ OC速度（1DPC 1R，即单通道单排名），并支持6400至4800的JEDEC标准速度。
Intel Arrow Lake的供电架构主要分为vCore供电、VCCGT供电、VCCSA供电和VNNAON供电。其中，VCCGT供电负责CPU的iGPU部分，VCCSA供电负责CPU的IMC部分，而VNNAON供电则负责主板上的PCIE、DMI、TCSS以及内部低电力设备等部分。在VRM供电模组方面，华硕 ROG MAXIMUS Z890 EXTREME主板采用了29相供电设计，其中包括24相用于CPU vCore供电、1相用于VCCGT供电、2相用于VCCSA供电以及2相用于VNNAON供电。每组供电都平均分摊电流负载，以增强系统稳定性，从而应对复杂的运算需求。
ASP2412 PWM 控制器
PMC41430 110A SPS 芯片
华硕 ROG MAXIMUS Z890 EXTREME主板采用了自家的DIGI+ EPU ASP2412 PWM控制器，以24（12x2）相并联模式配置运行，驱动16个CPU vCore供电。它配备了24组Infineon PMC41430A 110A SPS DrMOS芯片，这些芯片采用了最新的Smart Power Stage技术，能够实时监控每相的电流和温度。vCore部分的总输出可达到2,640A的电流负载。多相供电和饱和总电流负载能够承受高阶CPU长时间高负载运作，并保持低温稳定状态。
PMC41420 90A SPS 芯片
M2940C PWM 控制器、PMC41420 90A SPS 芯片
MP87681 80A SPS 芯片
主板采用1个MPS M2940C PWM控制器，驱动1相VCCGT供电、2相VCCSA供电，并搭配3组Infineon PMC41420 90A SPS DrMOS芯片；同时，它还采用2相VNNAON供电，并搭配2组MPS MP87681 80A SPS DrMOS芯片。
ATX 8+8-pin CPU 供电插槽
华硕 ROG MAXIMUS Z890 EXTREME主板采用了2组采用ProCool II设计的ATX 8-pin CPU供电插槽，可以满足全系列Core Ultra 200S CPU的电源功耗需求。这些ATX 8-pin供电插槽配备了金属包覆式防护外壳和Solid Pin实心针脚，可以提升供电时的稳定性。
华硕 ROG MAXIMUS Z890 EXTREME主板还配备了一个额外的PCIe 8-pin辅助电源插槽。
华硕 ROG MAXIMUS Z890 EXTREME主板采用了一体式大型铝挤鳍片散热器。该散热器具有铝挤造型的散热鳍片，通过1条导热管连接3组金属散热器，使得MOSFET产生的废热能更快且更均衡地传递到整个散热器上。主VRM散热器的尺寸更是延伸至整个I/O盖板，增加了散热面积，从而提升了散热效果。这样，MOSFET芯片能保持在较低的工作温度，为系统提供稳定的供电输出。
华硕 ROG MAXIMUS Z890 EXTREME主板提供了2组PCIe x16插槽。上方的PCIEX16(G5)_1插槽支持最高PCIe 5.0 x16速度，而下方的PCIEX16(G5)_2插槽则支持最高PCIe 5.0 x8速度，两者均由CPU通道提供。此外，还提供了1组PCIe x4插槽，支持最高PCIe 4.0 x4速度，由Z890芯片组提供，方便用户连接额外的PCIe扩展卡。
注：当两组PCIe x16插槽同时被占用时，两组插槽将各自以PCIe 5.0 x8的速度运行。
PCIEX16(G5)_1和PCIEX16(G5)_2插槽都采用了金属外壳加固设计和加强型内嵌金属支架的耳扣，这可以增强插槽的承托力，减少插槽被意外扯开的风险。同时，这两个插槽也采用了SMT（表面贴装技术）的插槽设计，与传统的DIP PCIe插槽相比，可以提供更稳定的信号传输，并减少信号衰减的可能。
华硕 ROG MAXIMUS Z890 EXTREME主板在两组PCIe插槽上都加入了自家的PCIe Q-Release Slim功能。与上一代具有实体解锁按钮的Q-Release不同，新设计允许用户在不解锁PCIe卡扣的情况下直接拆除显卡，同时在安装时也会自动锁紧显卡，极大地方便了用户的组装过程。
6组M.2 固态硬盘接口配置
华硕 ROG MAXIMUS Z890 EXTREME主板提供了6组M.2 NVMe SSD接口配置，其中4组位于主板上，而另外2组则位于ROG Q-DIMM.2扩展卡上。在CPU插槽下方设有1组M.2 SSD插槽（M.2_1），而在PCIEX16(G5)_2插槽上方则设有M.2_3（右侧）和M.2_4（左侧）插槽，这三组插槽均支持最高PCIe 5.0 x4速度。此外，在PCIEX16(G5)_1插槽上方还设有1组M.2 SSD插槽（M.2_2），支持最高PCIe 4.0 x4速度，这些接口均由CPU通道提供。
注：当M.2_3插槽被占用时，PCIEX16(G5)_1插槽将以PCIe 5.0 x8的速度运行，而PCIEX16(G5)_2插槽也将以PCIe 5.0 x4的速度运行。
注：当M.2_3插槽与M.2_4插槽同时被占用时，PCIEX16(G5)_1插槽将以PCIe 5.0 x8的速度运行，但PCIEX16(G5)_2插槽将无法工作。
M.2_1插槽采用了带有铝挤散热鳍片的厚实散热块，而其他插槽则共用一块大面积薄型散热片。所有插槽都配备了双面导热贴，可以满足高速M.2 SSD在日常应用中的散热需求。
M.2_1插槽的金属散热器采用了全新的M.2 Q-Release免螺丝安装设计，能够无需工具快速安装M.2 SSD。然而，其他插槽共用的金属散热器仍然需要用户通过拧螺丝的方式拆除，未能实现100%免工具安装，这一点略显遗憾。
所有M.2 SSD插槽都采用了新款Q-Latch塑料固定夹扣的快速安装设计。与旧款的旋转固定方式不同，新款设计改为了按压固定，同样无需使用传统的安装螺丝，就能轻松快速地固定M.2 SSD。
华硕在所有插槽上加入了全新的M.2 Q-Slide滑动式卡扣设计，让用户无需更改铜柱的位置，就能安装更短的M.2 SSD。
ROG Q-DIMM.2 扩展卡
DIMM.2 插槽
华硕 ROG MAXIMUS Z890 EXTREME主板附带一张ROG Q-DIMM.2扩展卡，可用于连接到主板内存插槽右侧的DIMM.2插槽。通过插槽和扩展卡的组合，可以提供更多的M.2 SSD接口。ROG Q-DIMM.2扩展卡正面的DIMM.2_1插槽和背面的DIMM.2_2插槽均支持最高PCIe 4.0 x4速度，这些接口由Z890芯片组提供。此外，散热器也采用了全新的免工具设计，方便用户拆装。
主板还提供了4组SATA 6Gbps接口，这些接口由Z890系统芯片提供，并支持RAID 0、RAID 1、RAID 5、RAID 10工作模式。
此外，华硕 ROG MAXIMUS Z890 EXTREME主板还配备了2组Thunderbolt 5接口和8组USB接口。
该主板采用了预安装的I/O挡板设计，不仅方便了用户的安装过程，对于使用开放式机箱的玩家来说，还能使机箱内部更加整齐美观，同时也增强了防尘效果，非常贴心。
华硕 ROG MAXIMUS Z890 EXTREME主板的后置I/O面板提供1组HDMI 2.1视频出接口，支持最高8K@60Hz的分辨率。此外，主板还提供5组USB 3.2 Gen 2x1 10Gbps Type-A接口、2组USB 3.2 Gen 2x1 10Gbps Type-C接口、2组Thunderbolt 5 80Gbps Type-C接口，总共10组后置USB接口。
主板提供1组USB 3.2 Gen 2x2 20Gbps前置USB-C Type-E接口，支持最高达USB PD/QC4+ 60W的充电功率，但前提是需插上主板的PCIe 8-pin辅助电源插头；若未插上该电源插头，则支持最高27W的充电功率。此外，还提供了1组USB 3.2 Gen 2x1 10Gbps前置USB-C Type-E接口。
Marvell AQtion AQC113C 10G 网络芯片
有线网络方面，华硕 ROG MAXIMUS Z890 EXTREME主板采用了Marvell AQtion AQC113C 10G网络芯片，支持最高10Gbps的网络连接速度，从而大幅缩短了下载游戏和传输文件所需的时间，为用户带来更畅快的网络连接体验。
I226-V 2.5G 网络芯片
华硕 ROG MAXIMUS Z890 EXTREME主板还同时采用了一颗Intel I226-V 2.5G网络芯片，支持最高2,500 Mbps的网络传输速度，并且兼容1000/100/10 Mbps的速度。
无线网络方面，华硕 ROG MAXIMUS Z890 EXTREME主板采用了Intel Wi-Fi 7 BE200无线网络模块，支持802.11be双频2x2 320MHz Wi-Fi技术，同时兼容IEEE 802.11 a/b/g/n/ac/ax无线网络协议。其最高频段从5GHz升级到了6GHz，使得近距离传输速度更高、延迟更低。此外，该主板还支持Bluetooth 5.3，可以连接新一代智能手机、穿戴设备以及智能家居产品等。
华硕在ROG MAXIMUS Z890 EXTREME主板上加入了Q-Antenna快拆天线设计。与传统的带螺纹的天线接口相比，这一新设计允许用户更轻松地安装Wi-Fi接收天线，从而为用户带来更加便捷的使用体验。
音效方面，华硕 ROG MAXIMUS Z890 EXTREME采用了Realtek ALC4082 USB Audio Codec音效芯片，支持最高5.1声道环绕音效，音效格式最高可达32位/192kHz，支持DSD格式播放，并具有自动检测耳机阻抗的功能，能够提供逼真的音响效果。此外，它还采用了ESS SABRE9219 DAC芯片，提供130dB信噪比（SNR）的前置音效输出品质。配合使用WIMA音响级电容，能够提升音效解析能力和声音延展扩大效果，带来温暖、自然无比的音质，为专业游戏玩家提供逼真的音响体验。
在RGB灯效连接及控制方面，主板提供了2组5V 3-pin ARGB接口，输出功率为5V 3A 15W，支持ARGB Gen1和ARGB Gen2灯光装置。用户可以通过ASUS自家的Aura Sync软件来控制灯效，为系统布置更加丰富多样的RGB灯效。
华硕 ROG MAXIMUS Z890 EXTREME主板附带一组ARGB延长线，提供了额外的2组5V 3-pin ARGB接口。
华硕 ROG MAXIMUS Z890 EXTREME主板设有Clear CMOS按钮和BIOS Flashback按钮。前者只需按下Clear CMOS按钮，便能清除并重置当前BIOS的设置，这可以解决用户因BIOS POST检测失败的问题，对超频用户来说非常有帮助；后者则允许在没有安装CPU的情况下，通过按下BIOS Flashback按钮来更新BIOS版本，非常实用。
针对部分喜欢使用开放式机箱甚至裸机的超频或发烧友用户，华硕 ROG MAXIMUS Z890 EXTREME主板加入了实体POWER开机键及FlexKey按键。用户可以通过这些按键快速开机或重启，其中FlexKey键默认为Reset功能，但也可以在BIOS设置中将其设定为不同功能，如Safe Boot或开关Aura灯效等。此外，主板还设有Dr. Debug LED灯，在BIOS POST检测过程中，会显示不同的检查Code数字状态，让用户能够判断哪个位置出现了问题，非常实用。
华硕 ROG MAXIMUS Z890 EXTREME主板加入了专为极限超频玩家设计的超频功能按键/切换键，特别是针对LN2超频玩家。这些按键包括BIOS Switch、RSVD、Slow Mode、ReTry、Safe Boot等，可以帮助超频玩家应对不同的超频需求。
华硕 ROG MAXIMUS Z890 EXTREME主板加入了BCLK按键，允许超频用户直接通过实体按键在Windows系统中快速调整CPU及SOC的BCLK（基准频率）数值。
华硕 ROG MAXIMUS Z890 EXTREME主板加入了华硕 G5 PRO CLOCK频率发生器芯片（Clock Generator），该芯片可以独立调整BCLK（基准频率）。尽管Z890芯片组已经支持内置调整BCLK频率，但采用外置时钟发生器芯片可以提供更精确的调整。
总结：这可能是最顶的Z890主板？华硕 ROG MAXIMUS Z890 EXTREME配备了豪华的24+1+2+2相110A SPS供电系统，同时支持6组M.2 NVMe SSD配置、2组Thunderbolt 5接口、10G+2.5G Dual LAN网络配置、Wi-Fi 7无线网络模块。它在各方面的配置都极为顶，功能、扩展性、连接性一应俱全。I/O盖板上的5寸LCD屏幕更是增添了一重可玩性。不过，价格当然不菲，这应该是信仰满满的ROG信徒追求顶级体验的选择。
