PoE·AC一体化千兆VPN路由模块
TL-R498GPM-AC
- 提供1个10/100/1000M WAN口，3个10/100/1000M WAN/LAN口，4个10/100/1000M LAN口
- 专为弱电箱/信息箱设计，尺寸为225mm*74mm*24mm
- 其中3个WAN/LAN口和4个LAN口支持标准PoE供电，符合IEEE802.3af/at标准，单口最大输出功率30W
- 内置AC功能，可统一管理50台TP-LINK AP
- 支持4WAN口功能，用户可根据实际需求灵活配置WAN口数量
- 支持APP管理，通过TP-LINK手机APP，轻松管理配置家中网络设备

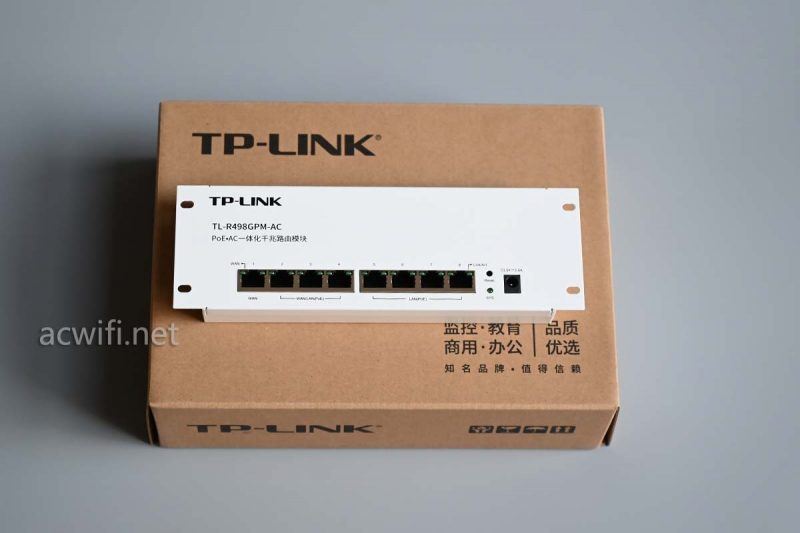

TP-LINK TL-R498GPM-AC以下简称R498GPM，外包装：

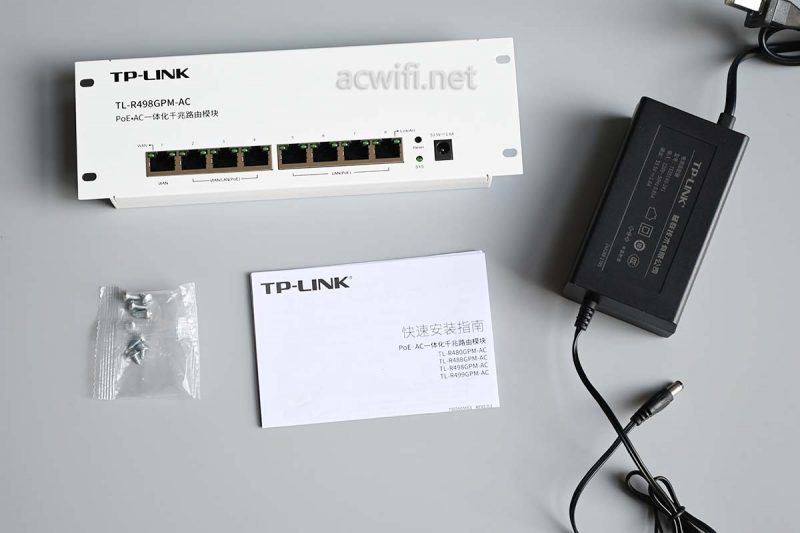

机身和配件：

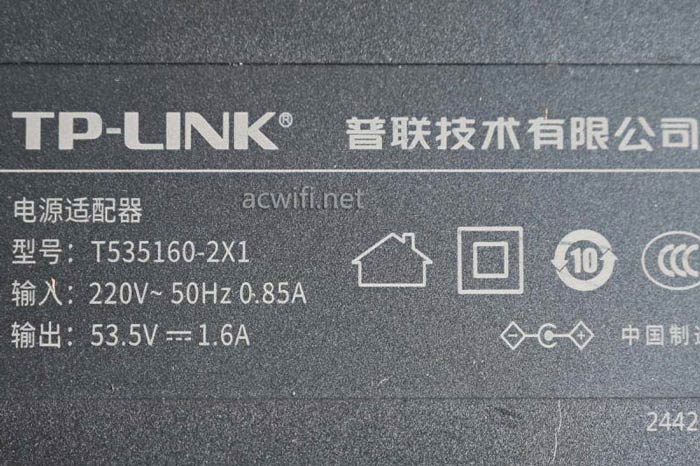

电源输出规格是53.5V/1.6A，实测空口待机功率为3.3W。
这种机身直接放弱电箱的支架上，螺丝一拧就安装好了，就是为了弱电箱而设计的机身，薄和能固定安装。

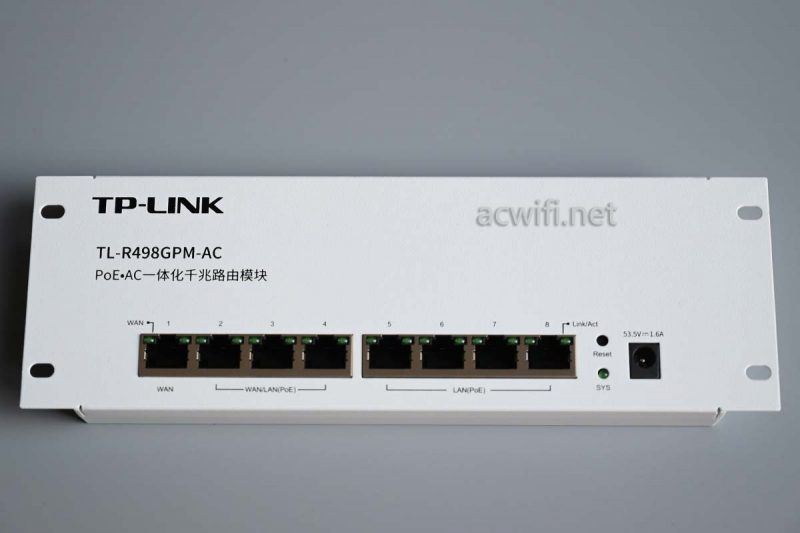

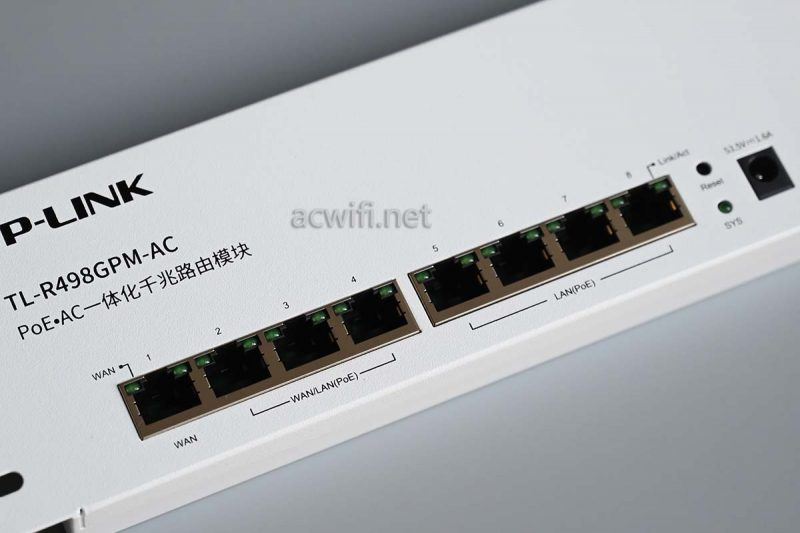

8个千兆口，最多可以支持4WAN：

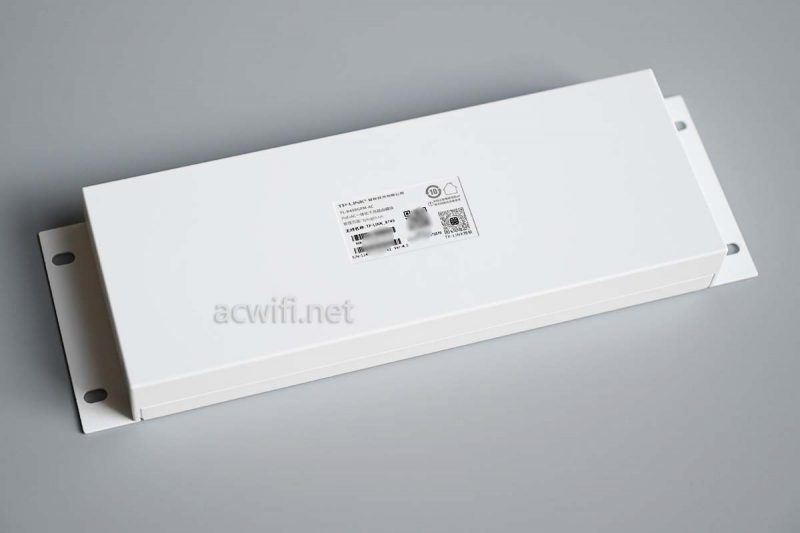

机身背面：

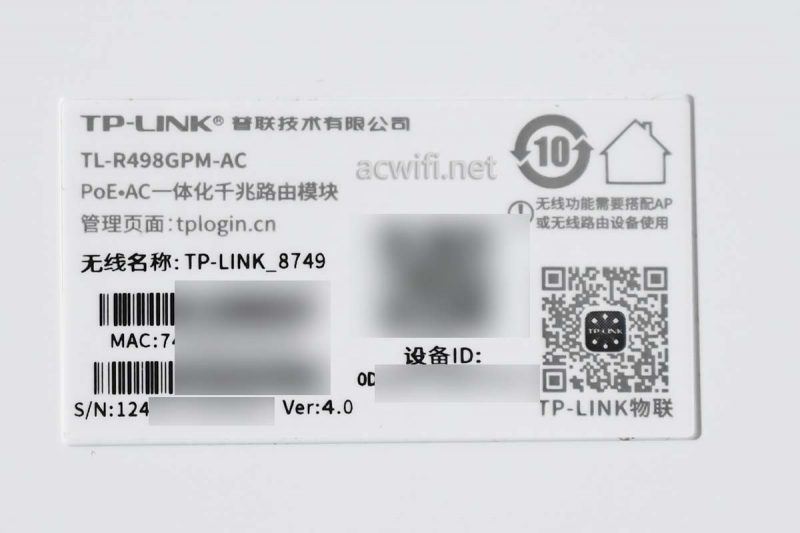

标签内容，型号TL-R498GPM-AC，硬件版本V4.0。

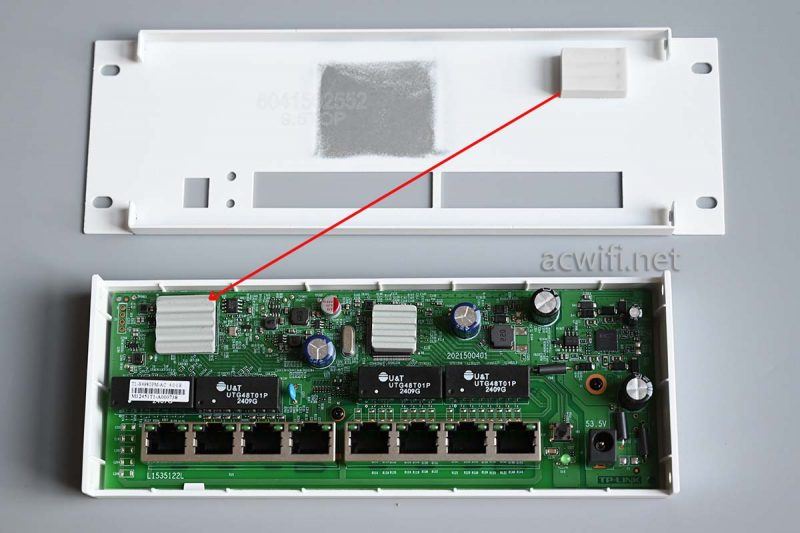

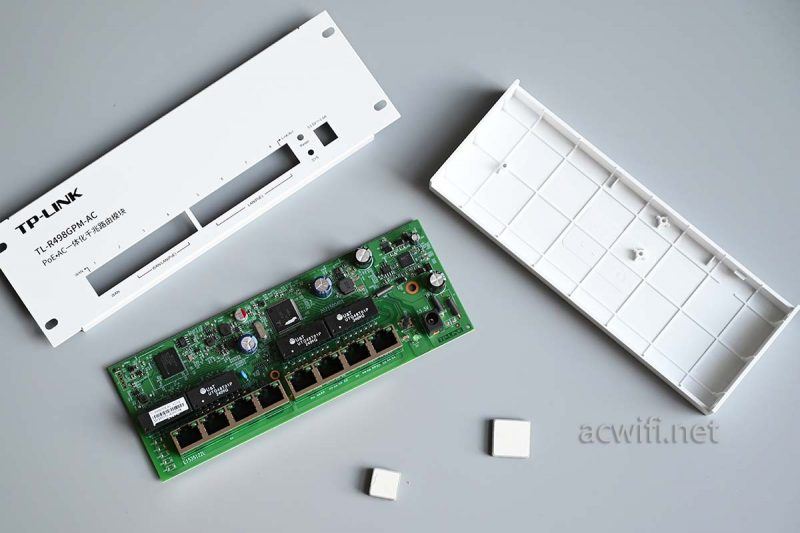

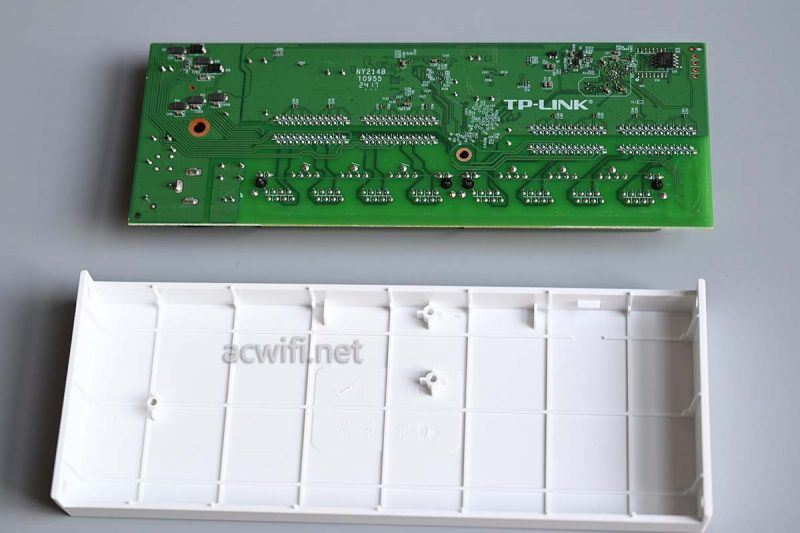

拆开外壳，下面是铁壳，底部是塑料壳。铁壳有一片导热硅脂压着碳化硅陶瓷片，帮助把热量导出正面的铁壳：

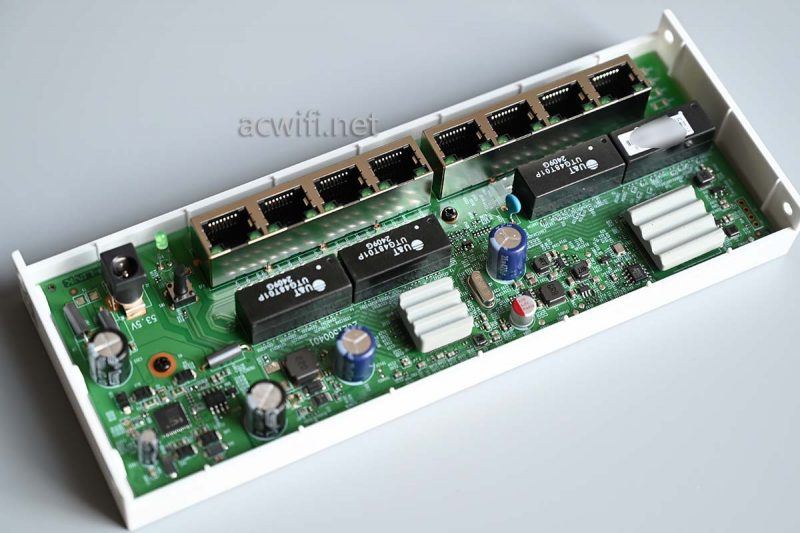

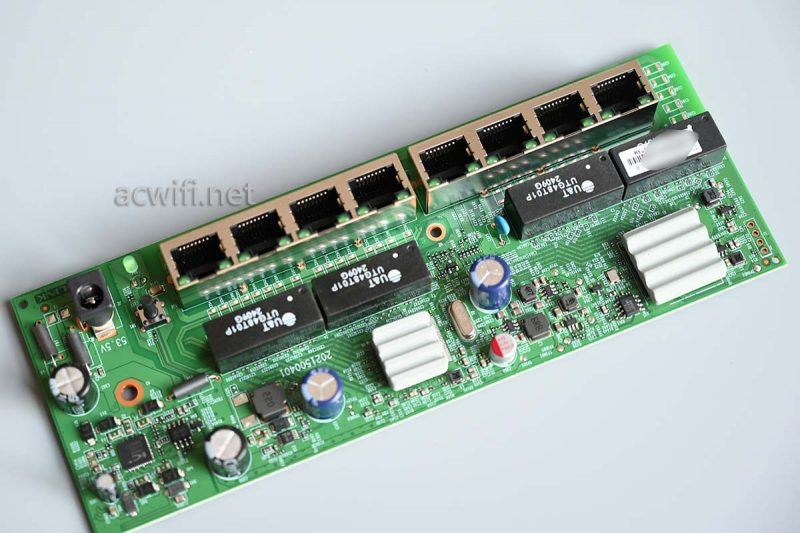

拆出主板并翻转主板前面：

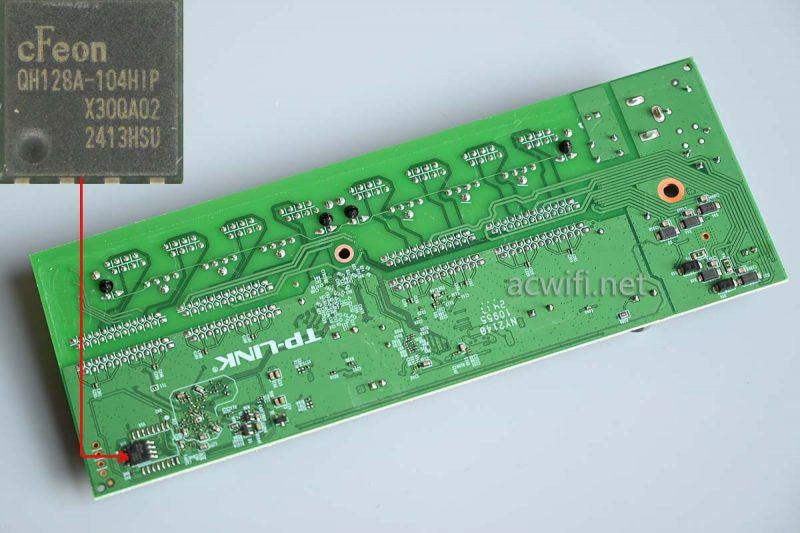

背面有一颗闪存芯片，型号是QH128A-104HIP，容量16MB:
返回主板正面，

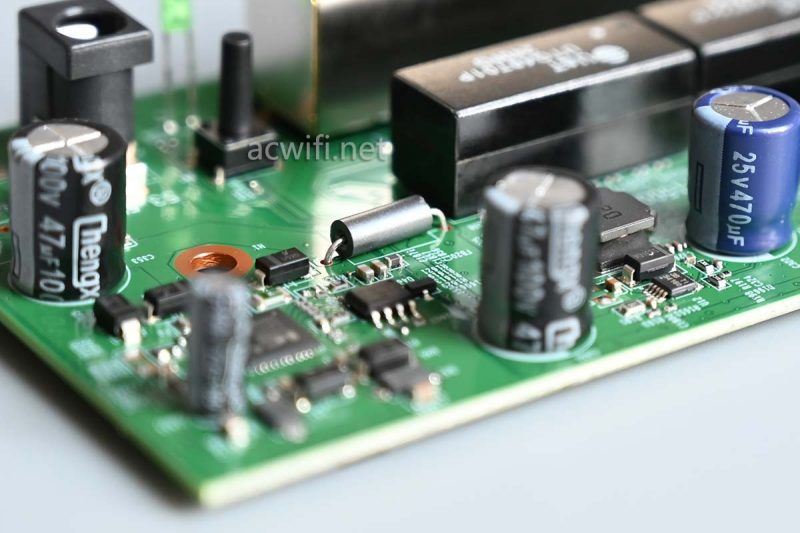

电容视觉:

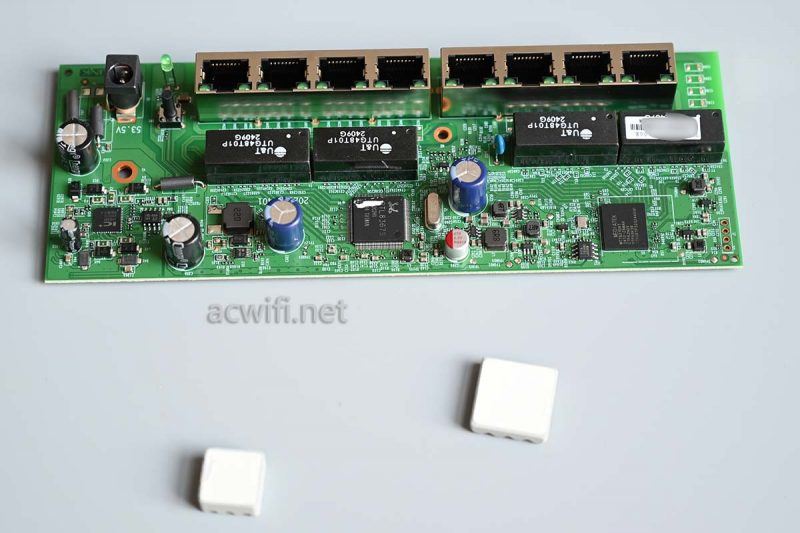

撕下碳化硅陶瓷片：
上一页12 下一页 阅读全文

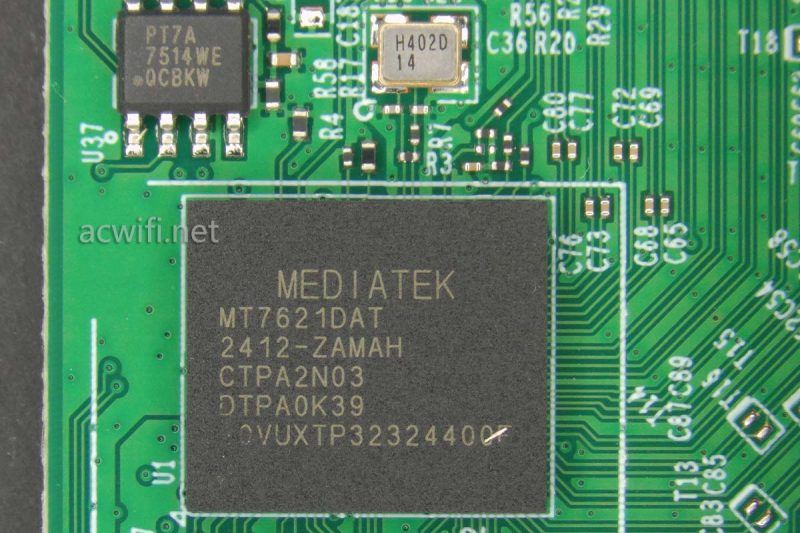

R498GPM-AC的CPU型号是MT7621DAT，双核880MHz，MT7621A的集成内存版本，内存容量128MB：

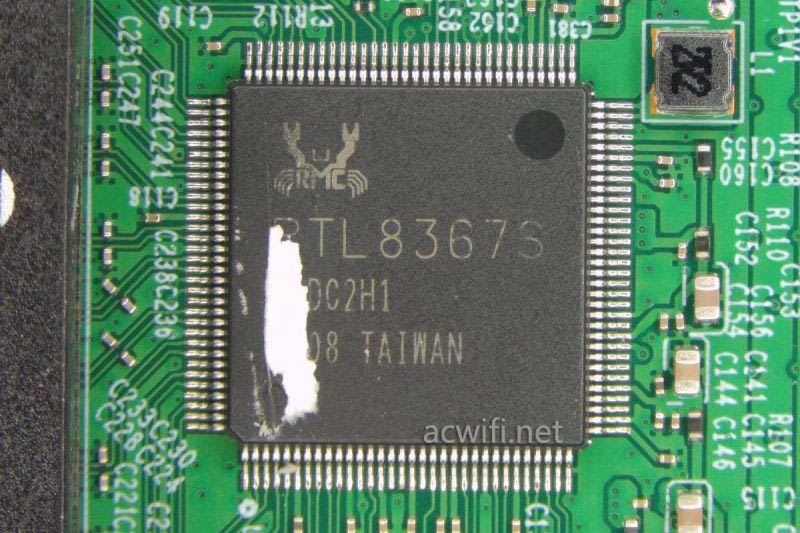

千兆交换芯片是这颗RTL8367S：

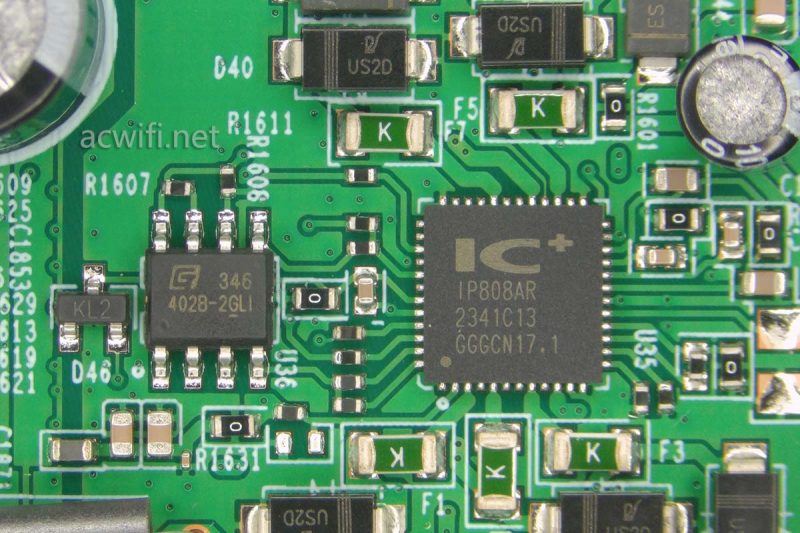

POE供电IC是这颗IP808AR
IP808AR是一款用于POE(以太网供电)系统的8端口PSE(电源设备)控制器IC。它将电源，模拟和逻辑电路集成到单个芯片中，可用于midspan和EndpointPSE应用。
IP808AR满足IEEE8023AF-2003的所有要求，如多点电阻检测、PD分类、DCDisconnect和Back-offformidspan。它还满足所有IEEE8023AT-2009要求，例如双事件分类和每个端口最大供电36W。
IP808AR包括内部温度监测和热保护，以防止结过热3.3V稳压器内置支持外部设备。多台IP808AR可集成成一个8XN端口的PSE系统，通过IC总线采集每台IP808AR的PD电源状态，支持全局供电
算是拆完了。

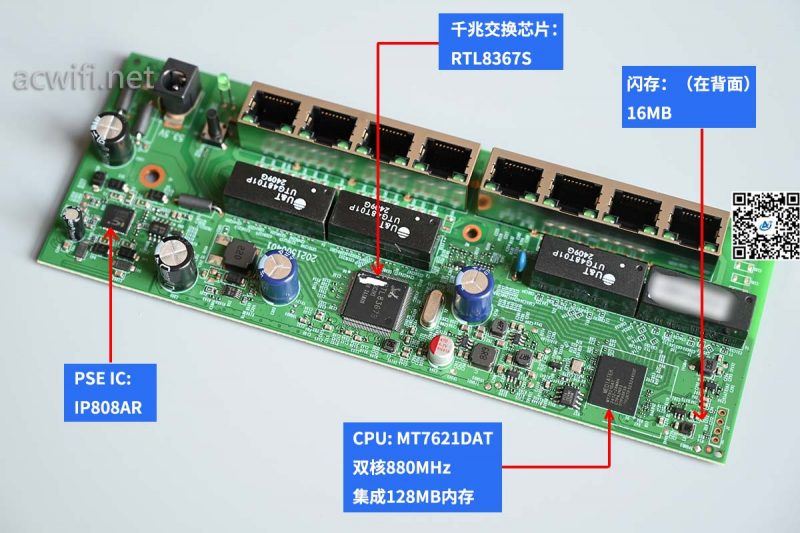

R498GPM-AC的所有芯片型号汇总如下图：

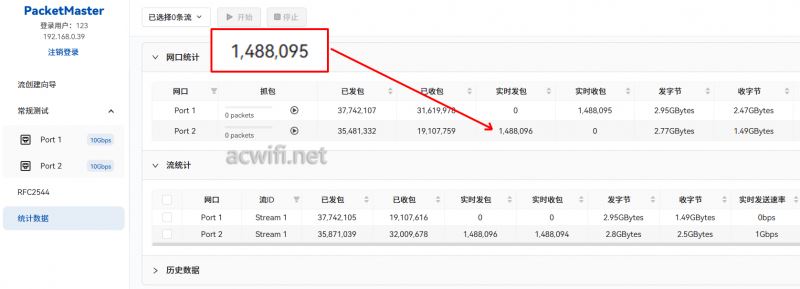

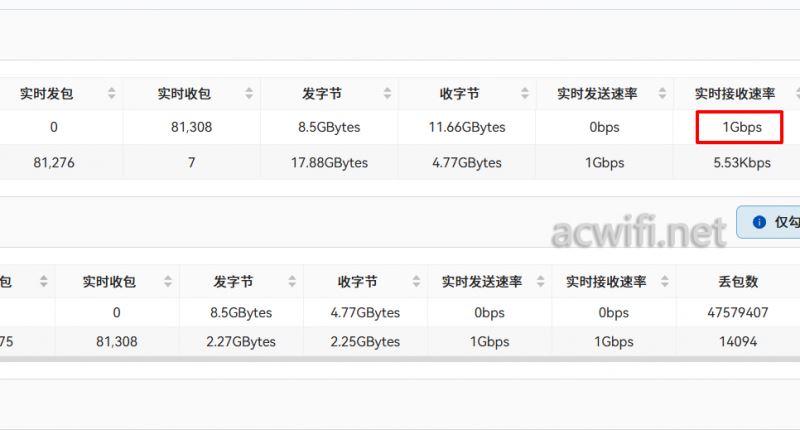

用PacketMaster工具测试R498GPM-AC的小包转妶，毫无疑问，MT7621A都是可以跑满64字节的，即1.488Mpps：

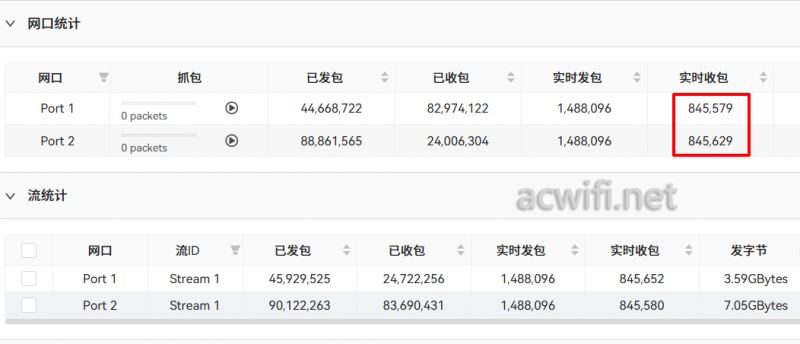

而同时双向转发就会减半：

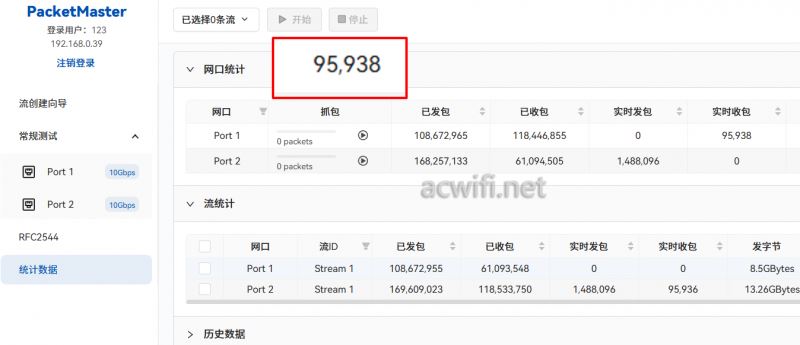

如果关掉硬件加速，就剩下0.09Mpps左右了。
关掉HNAT后呢，如果用1518字节的大包也是能跑到千兆速度的：
系统主界面：

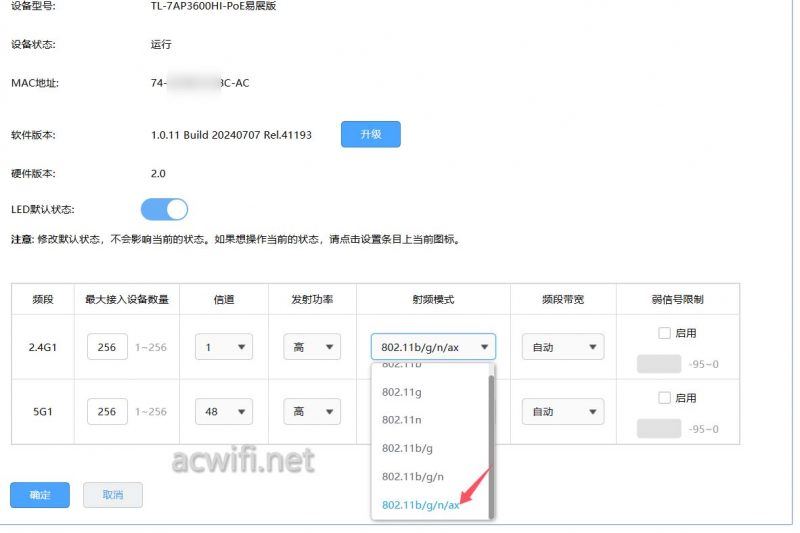

目前最新版固件是 1.0.7 Build 240311 Rel.69943n，管理Wi-Fi 7的无线AP，没有B E和MLO选项。
还有R499GPM-AC这个型号，看了参数是一样的，只差在配的电源功率大小上面。
除了R4111GP-AC，其它R4开头的我都不建议购买，在2024年来说。但R4111GP-AC的价格却要600元，又不太值得，优点是一共有11个网口，现在看来看去，还是R5005P有性价比呀。你说呢？
如果关掉HNAT，似乎MT7621要比R5005P用的RTL8198D要好一点。
R498GPM-AC要480元，集成了AC和路由还有7个千兆POE，但用老掉牙的7621，在2024年似乎又不入流。钱都花了，不爽呀！而且CPU的三个LAN口和交换芯片的四个LAN口之间是1G带宽呢。当中的原理可以看相同配置的实测：
TL-R4010GP-AC拆机，一些功能设置说明
其实这种多个LAN口之间的1G带宽，也没啥，多数使用场景没影响。
自己因需选择吧。还是R5010PE-EN舒服呀，有风扇，全2.5G网口，不用担心热条L，价格800多元。
上一页 1 2下一页阅读全文
PoE·AC一体化千兆VPN路由模块
TL-R498GPM-AC
- 提供1个10/100/1000M WAN口，3个10/100/1000M WAN/LAN口，4个10/100/1000M LAN口
- 专为弱电箱/信息箱设计，尺寸为225mm*74mm*24mm
- 其中3个WAN/LAN口和4个LAN口支持标准PoE供电，符合IEEE802.3af/at标准，单口最大输出功率30W
- 内置AC功能，可统一管理50台TP-LINK AP
- 支持4WAN口功能，用户可根据实际需求灵活配置WAN口数量
- 支持APP管理，通过TP-LINK手机APP，轻松管理配置家中网络设备
TP-LINK TL-R498GPM-AC以下简称R498GPM，外包装：
机身和配件：
电源输出规格是53.5V/1.6A，实测空口待机功率为3.3W。
这种机身直接放弱电箱的支架上，螺丝一拧就安装好了，就是为了弱电箱而设计的机身，薄和能固定安装。
8个千兆口，最多可以支持4WAN：
机身背面：
标签内容，型号TL-R498GPM-AC，硬件版本V4.0。
拆开外壳，下面是铁壳，底部是塑料壳。铁壳有一片导热硅脂压着碳化硅陶瓷片，帮助把热量导出正面的铁壳：
拆出主板并翻转主板前面：
背面有一颗闪存芯片，型号是QH128A-104HIP，容量16MB:
返回主板正面，
电容视觉:
撕下碳化硅陶瓷片：
R498GPM-AC的CPU型号是MT7621DAT，双核880MHz，MT7621A的集成内存版本，内存容量128MB：
千兆交换芯片是这颗RTL8367S：
POE供电IC是这颗IP808AR
IP808AR是一款用于POE(以太网供电)系统的8端口PSE(电源设备)控制器IC。它将电源，模拟和逻辑电路集成到单个芯片中，可用于midspan和EndpointPSE应用。
IP808AR满足IEEE8023AF-2003的所有要求，如多点电阻检测、PD分类、DCDisconnect和Back-offformidspan。它还满足所有IEEE8023AT-2009要求，例如双事件分类和每个端口最大供电36W。
IP808AR包括内部温度监测和热保护，以防止结过热3.3V稳压器内置支持外部设备。多台IP808AR可集成成一个8XN端口的PSE系统，通过IC总线采集每台IP808AR的PD电源状态，支持全局供电
算是拆完了。
R498GPM-AC的所有芯片型号汇总如下图：
用PacketMaster工具测试R498GPM-AC的小包转妶，毫无疑问，MT7621A都是可以跑满64字节的，即1.488Mpps：
而同时双向转发就会减半：
如果关掉硬件加速，就剩下0.09Mpps左右了。
关掉HNAT后呢，如果用1518字节的大包也是能跑到千兆速度的：
系统主界面：
目前最新版固件是 1.0.7 Build 240311 Rel.69943n，管理Wi-Fi 7的无线AP，没有B E和MLO选项。
还有R499GPM-AC这个型号，看了参数是一样的，只差在配的电源功率大小上面。
除了R4111GP-AC，其它R4开头的我都不建议购买，在2024年来说。但R4111GP-AC的价格却要600元，又不太值得，优点是一共有11个网口，现在看来看去，还是R5005P有性价比呀。你说呢？
如果关掉HNAT，似乎MT7621要比R5005P用的RTL8198D要好一点。
R498GPM-AC要480元，集成了AC和路由还有7个千兆POE，但用老掉牙的7621，在2024年似乎又不入流。钱都花了，不爽呀！而且CPU的三个LAN口和交换芯片的四个LAN口之间是1G带宽呢。当中的原理可以看相同配置的实测：
TL-R4010GP-AC拆机，一些功能设置说明
其实这种多个LAN口之间的1G带宽，也没啥，多数使用场景没影响。
自己因需选择吧。还是R5010PE-EN舒服呀，有风扇，全2.5G网口，不用担心热条L，价格800多元。
