随着开放式蓝牙耳机的爆发，知名音频品牌漫步者也相继推出了Comfo系列的多款产品，为消费者提供了丰富的选择。近期，漫步者再次发布了FitFree开放式耳机，在外观上进行了新的探索，耳机支持40°旋转调节，以为不同用户带来个性化的舒适佩戴体验。
在功能配置上，EDIFIER漫步者FitFree开放式耳机搭载14.2mm钛振膜动圈单元，支持动态低频补偿，提供澎湃饱满声场；支持音乐、游戏、音源、听书、运动多种原厂专业EQ调音，带来多场景的舒适听感；还采用了声波定向传导结构，减少漏音，保护用户隐私。
漫步者FitFree开放式耳机支持双麦AI通话降噪，能够有效降低周围环境噪音，提供清晰通话；支持0.06s游戏低延迟，保障流畅的游戏体验；支持双设备连接，使用更便捷。续航方面，单次播放音乐时长可达7.5h，搭配充电仓综合续航30h；支持快速充电，快充15分钟，使用2小时。下面就来看看这款产品的详细拆解报告吧~
一、开箱
EDIFIER漫步者FitFree开放式耳机包装盒采用了抽屉式结构，简约设计，正面展示有耳机的简笔图，品牌LOGO和产品名称。
包装盒背面展示有产品的三种配色，APP下载二维码，以及部分产品和公司信息。

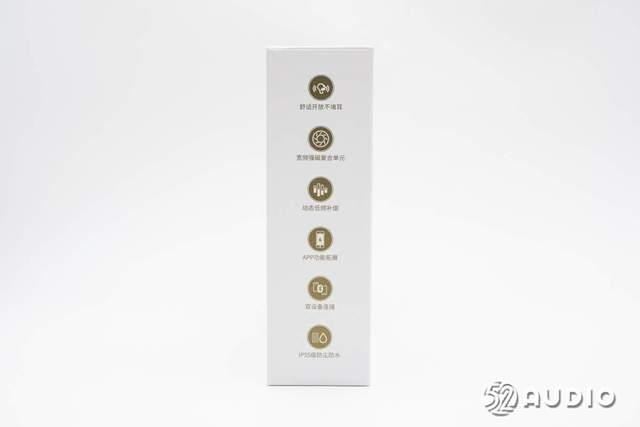

包装盒侧边图文展示了产品的详细功能特点：舒适开放不堵耳、宽频强磁复合单元、动态低频补偿、APP功能拓展、双设备连接、IP55级防尘防水。
包装盒顶部设计“EDIFIER”品牌LOGO。
包装盒底部贴有出厂标签，产品型号：EDF200175，配色：星夜黑，生产日期：2024年9月。

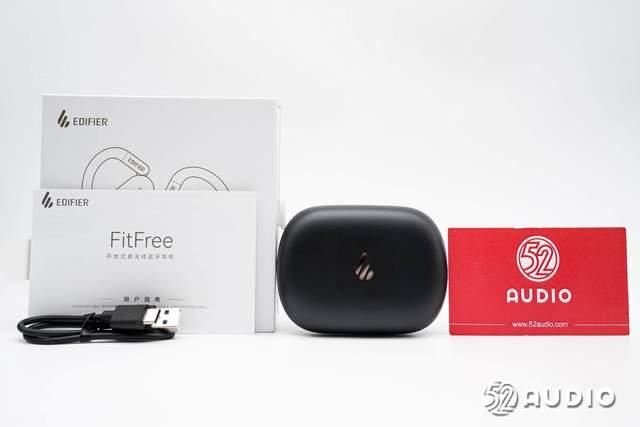

包装盒内部物品有主机、充电线和用户指南。

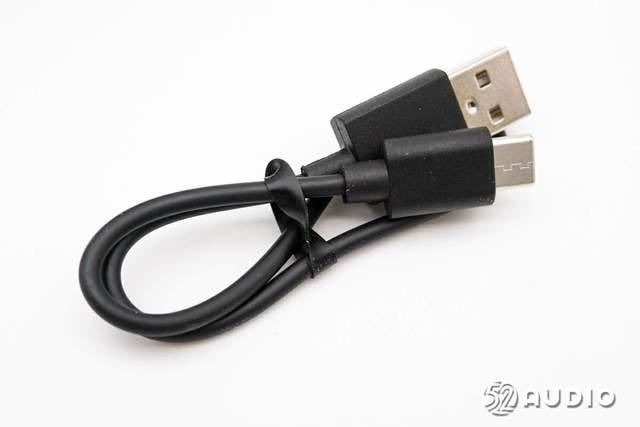

充电线采用了USB-A to Type-C接口。

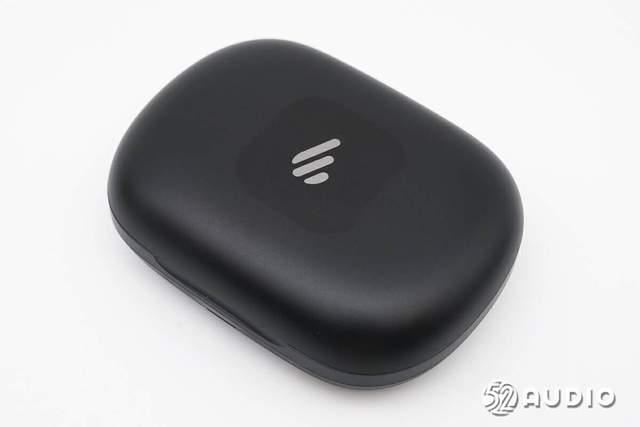

EDIFIER漫步者FitFree开放式耳机充电盒采用了扁平的圆角方形设计，磨砂质感，顶部设计有品牌LOGO。

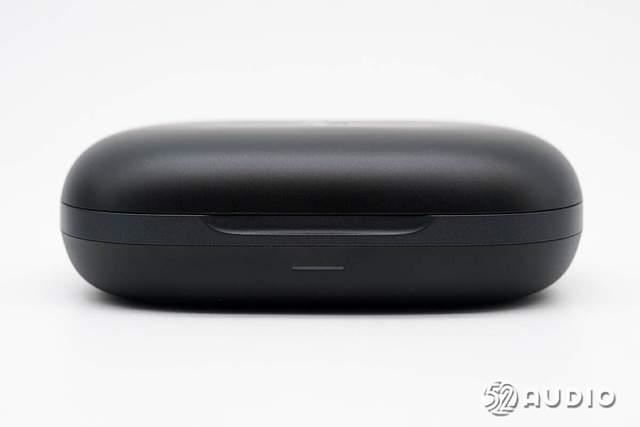

充电盒正面外观一览，中间设计有腰线和倒角结构，便于用户开启。机身上设置有一颗指示灯，用于反馈蓝牙配对及充电状态。

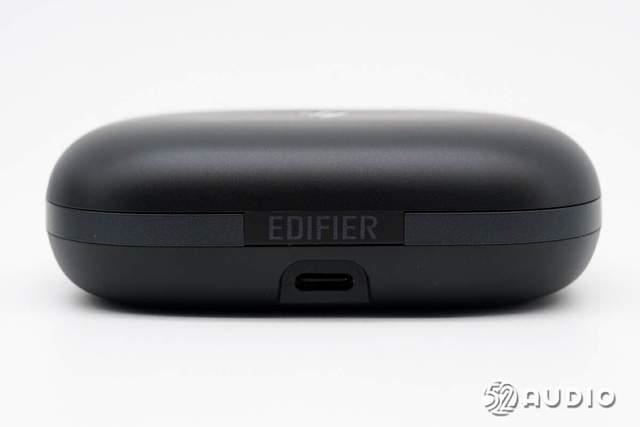

充电盒背面转轴上设计品牌名，下方设置Type-C充电接口。

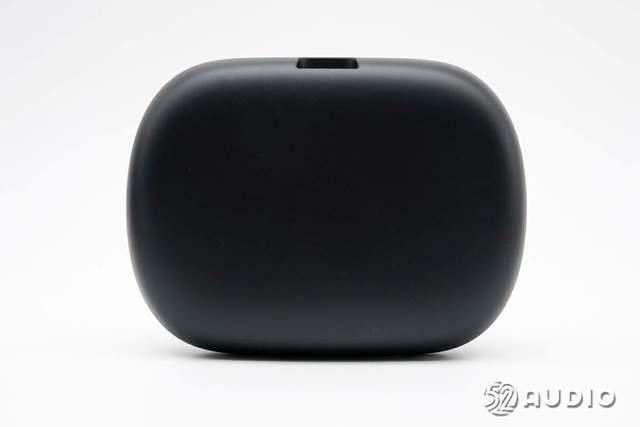

充电盒底部外观一览，边缘过渡圆润无棱角。
打开充电盒盖，座舱内部耳机磁吸固定，能够便捷取放。
上一页12 3 4 5 6 下一页 阅读全文

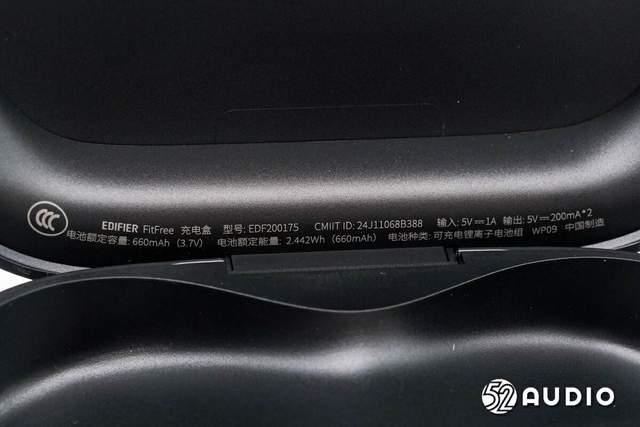

盒盖内侧印有产品参数信息，充电盒 型号：EDF200175，输入：5V-A，输出：5V-200mA*2，电池额定容量：660mAh，电池额定能量：2.442Wh（660mAh），电池种类：可充电锂离子电池组。
取出耳机，座舱内部结构一览，底部雕刻有L/R左右标识。
充电盒为耳机充电的金属顶针特写。
用于蓝牙配对的功能按键特写。

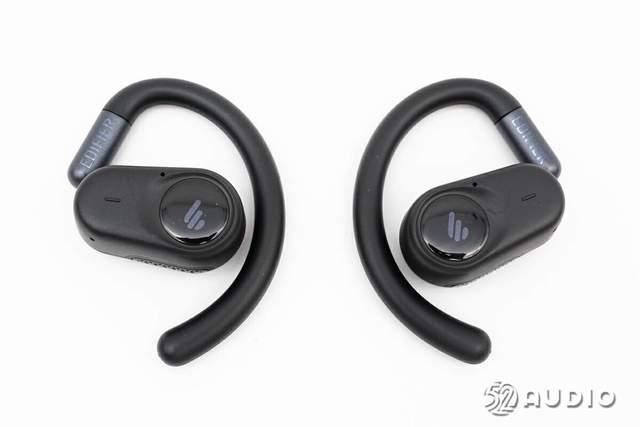

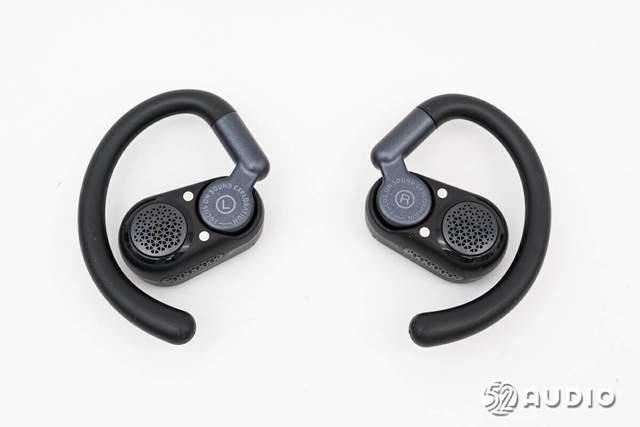

EDIFIER漫步者FitFree开放式耳机整体外观一览，耳机采用了挂耳式设计，由音腔和耳挂两部分组成。
漫步者FitFree耳机外侧外观一览，耳挂采用了软胶材质，佩戴舒适亲肤，弯曲不变形。音腔采用了哑光质感，背部设计有亮黑色品牌装饰，提升质感和辨识度。
音腔背部的降噪麦克风拾音孔特写。

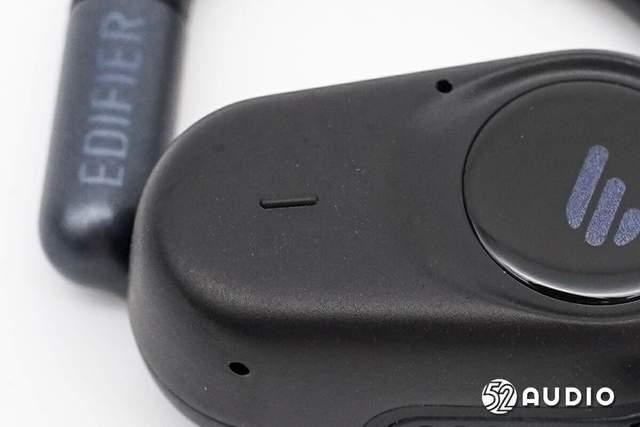

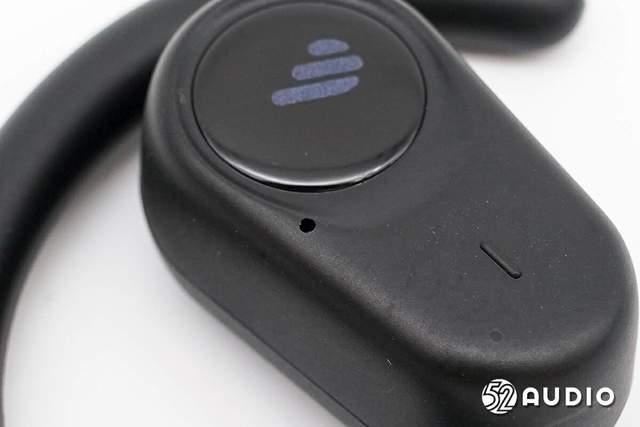

耳机触摸控制区域特写，设计有条形凸起，便于盲操作。

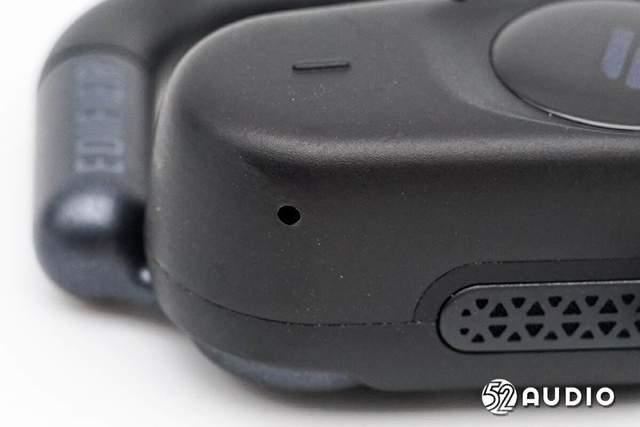

音腔底部的通话麦克风拾音孔特写。

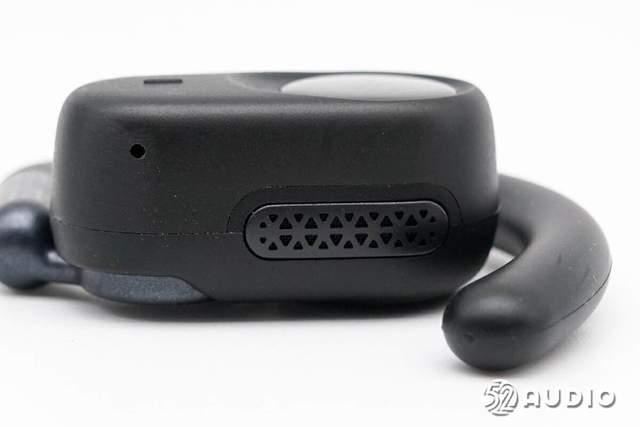

音腔底部的调音孔特写，金属盖板防护。
耳机内侧外观一览，耳挂与音腔采用了可调节转轴衔接，能够更好地适配不同耳型使用。
耳机转轴结构特写，支持40°旋转调节佩戴。

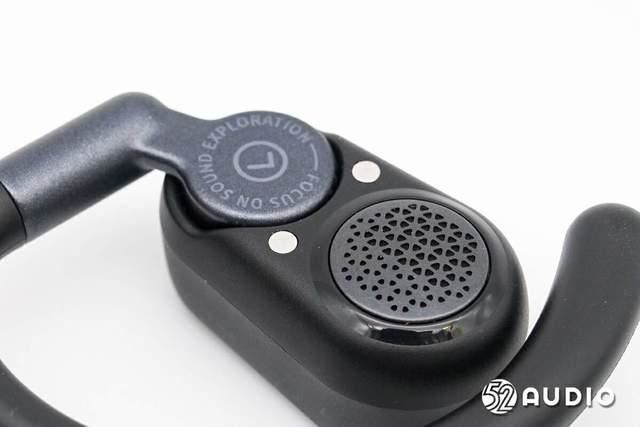

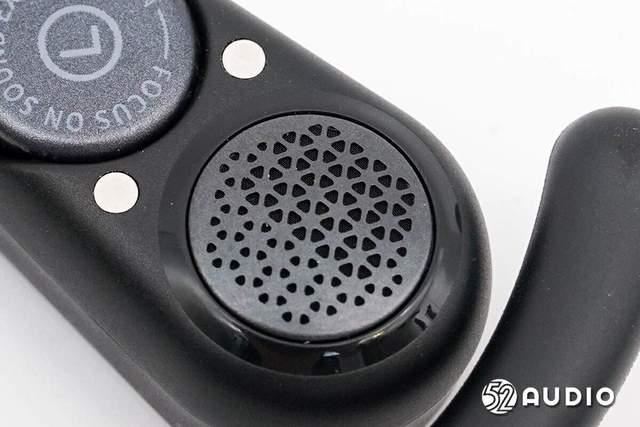

音腔出音孔特写，金属盖板防护。
上一页 1 23 4 5 6 下一页 阅读全文

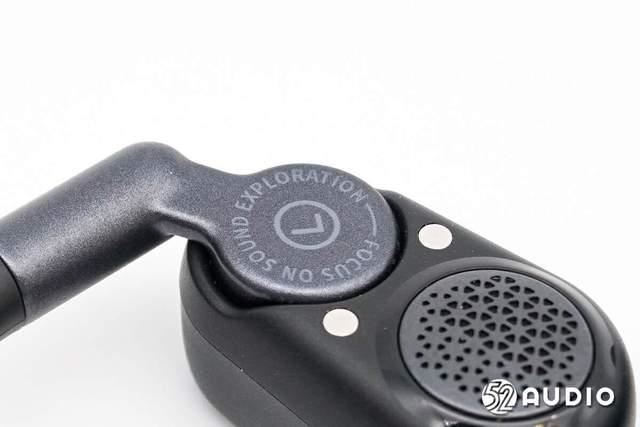

连接充电盒充电的金属触点特写。
经我们实测，EDIFIER漫步者FitFree开放式耳机整机重量约为87.2g。
单只耳机重量约为9.1g。
我们采用CHARGERLAB POWER-Z KM001Pro测试仪对EDIFIER漫步者Comfo Fit II开放式耳机进行充电测试，输入功率约为2.30W。
二、拆解
通过开箱，我们详细了解了EDIFIER漫步者FitFree开放式耳机的外观设计，下面进入拆解部分，看看内部结构及配置信息~
耳机拆解

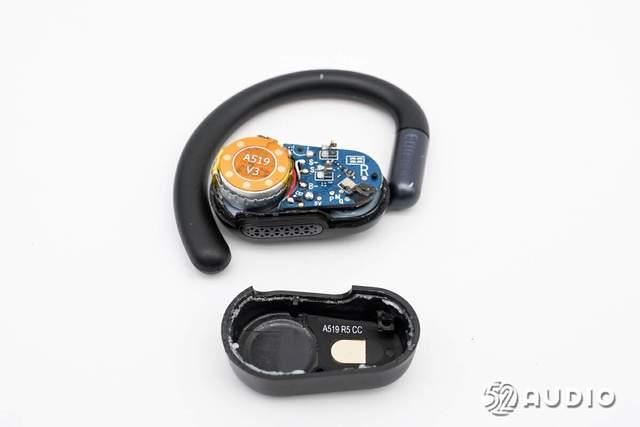

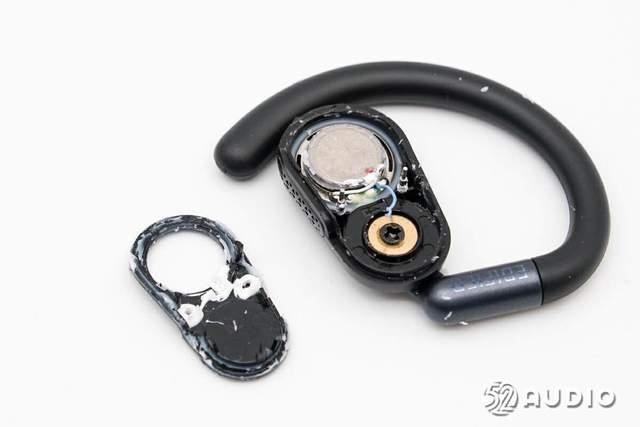

打开音腔结构。

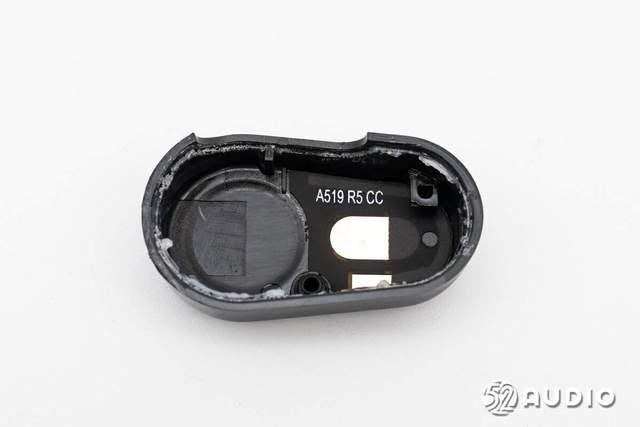

后腔底部结构一览，设置有蓝牙天线和触摸检测的贴片。

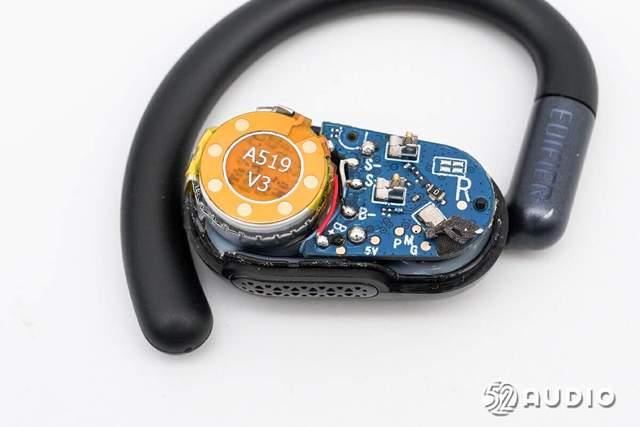

前腔上设置有支架，固定主板和电池单元。
断开焊点，取掉耳机电池。

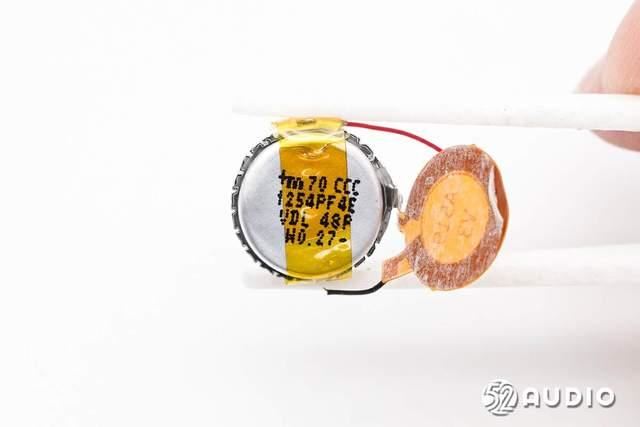

掀开排线，耳机内置软包扣式电池型号：1254PF4E，来自VDL紫建电子。

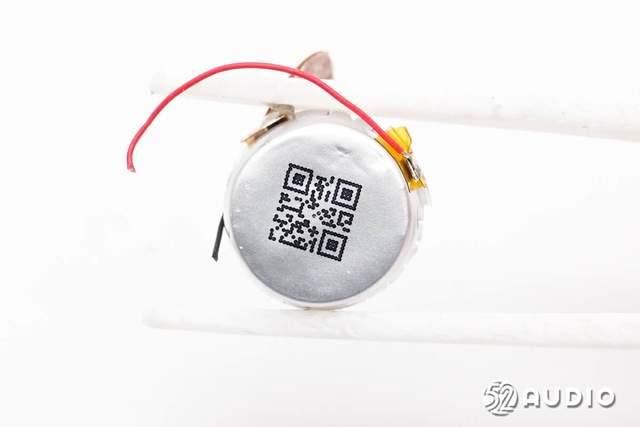

电池背部丝印有二维码，用于产品追溯。

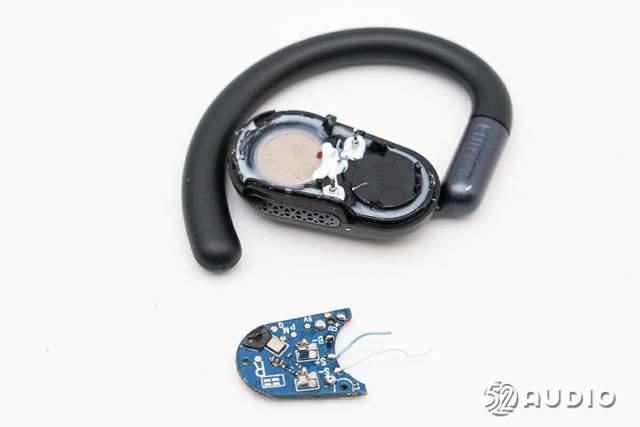

断开扬声器导线，取出主板单元。
耳机主板一侧电路一览。

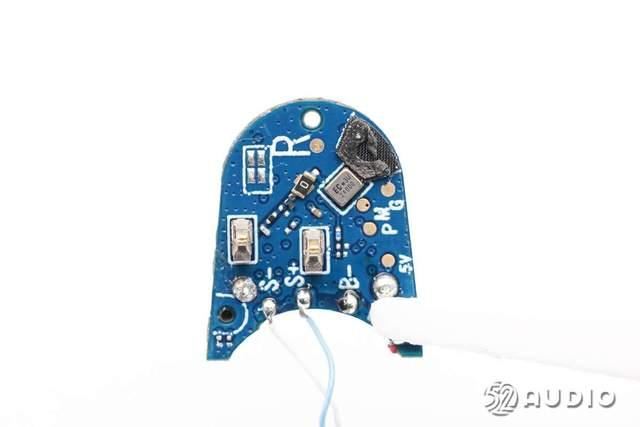

耳机主板另外一侧电路一览。
上一页 1 2 34 5 6 下一页 阅读全文

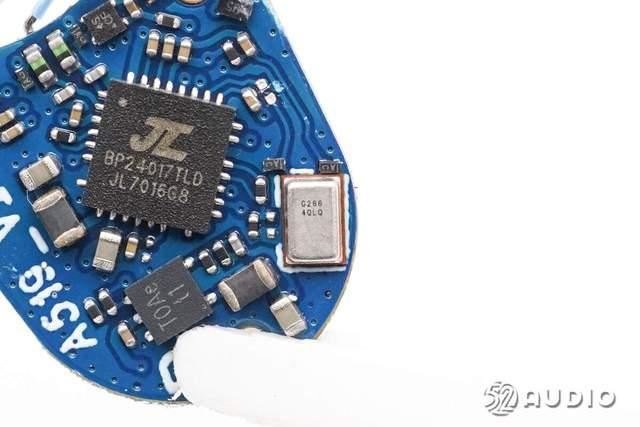

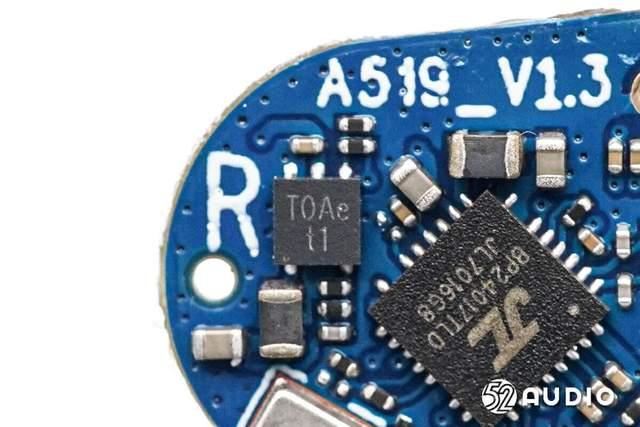

JL杰理JL7016G8蓝牙音频SoC，用于无线连接和音频数据处理。

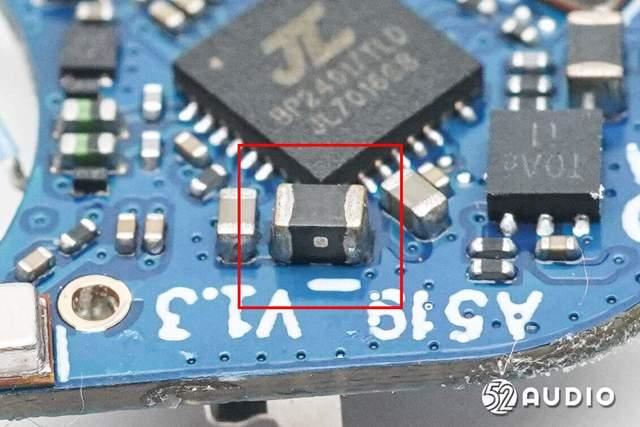

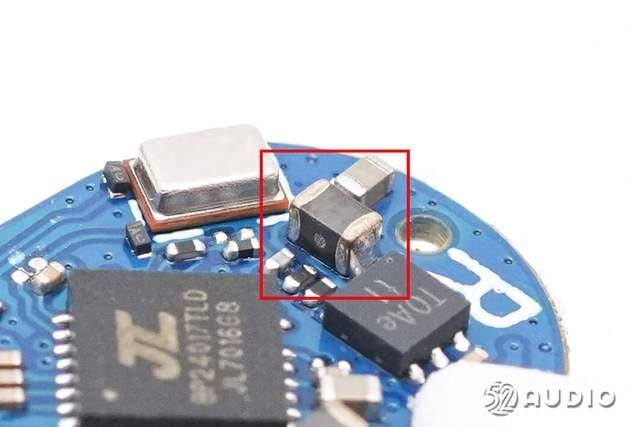

蓝牙芯片外围的Sunlord顺络电子MPHM系列功率电感特写，侧边印刷有一颗“白色圆点”标识。
据我们了解到，无线耳机的电源电路中的功率电感需要具备较小的尺寸和中等大小（数百mA）的额定电流，并且要求电感低损耗，以实现高转换效率和强的续航能力，顺络电子推出的MPHM系列不仅在电性能上能满足耳机对功率电感的要求，其独特的制备工艺使该系列在价格方面也有很强的竞争力。
MPHM系列有以下的几个特点：
1、 针对高密度贴装的电路，MPHM系列产品呈现优异的抗干扰/防耦合、漏磁的性能；
2、 产品外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；
3、 大额定电流、高可靠性、DCR等优异的电性能；
4、 满足主流的功率要求，采用叠层工艺，为客户提供高性价比的产品。
Sunlord顺络电子MPHM系列详细资料图。
丝印T0Ae的IC。
另外一颗Sunlord顺络电子MPHM160809S功率电感特写。

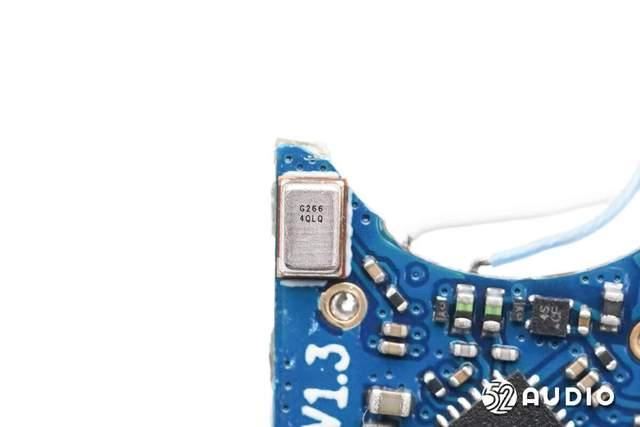

镭雕G266的MEMS麦克风特写，用于语音通话功能拾音。
另外一颗镭雕G266的MEMS麦克风，用于通话降噪功能拾音。两颗麦克风协同拾音，搭配AI降噪算法，提供清晰通话。
丝印4S CF的锂电保护IC。
连接蓝牙天线的金属弹片特写。

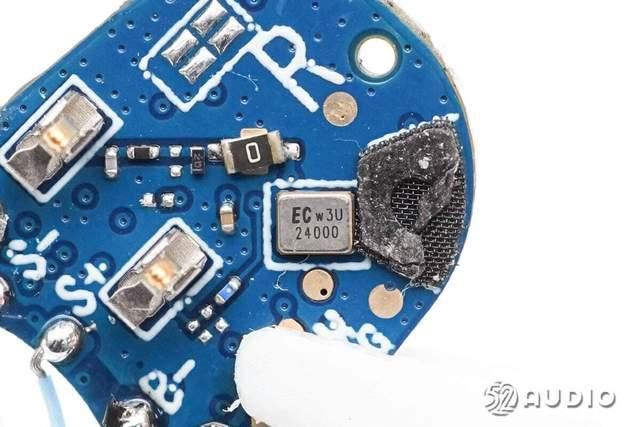

24.000MHz的晶振特写，为蓝牙芯片提供时钟。
取掉固定主板和电池的支架。

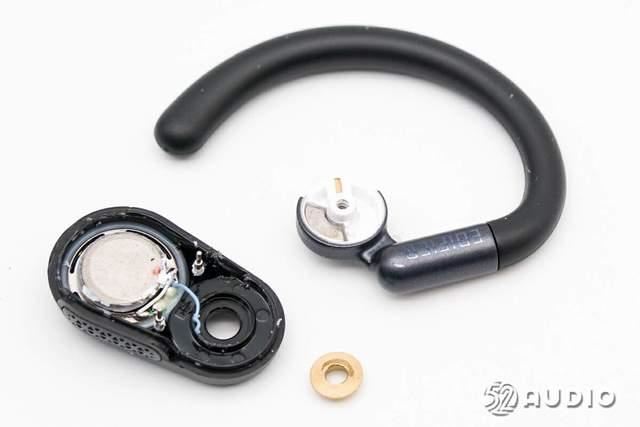

卸掉螺丝，取掉耳挂。

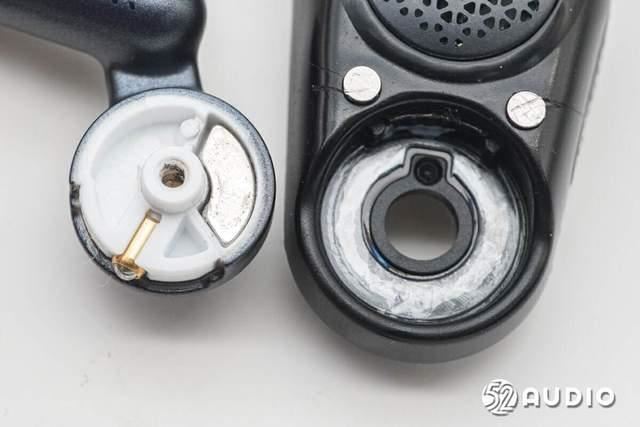

耳挂的转轴结构特写，通过弹簧和滚珠定位。
上一页 1 2 3 45 6 下一页 阅读全文

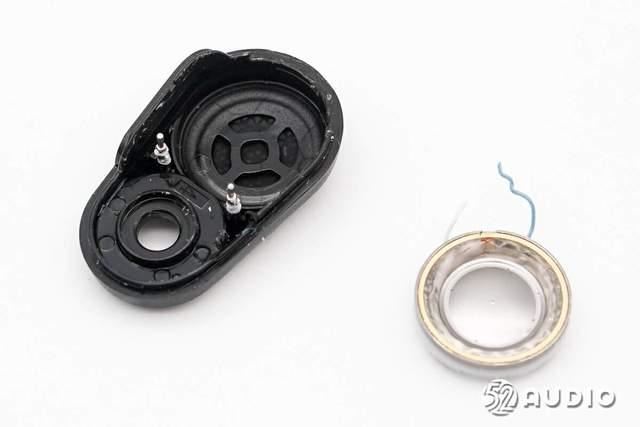

取出前腔内部耳机扬声器。

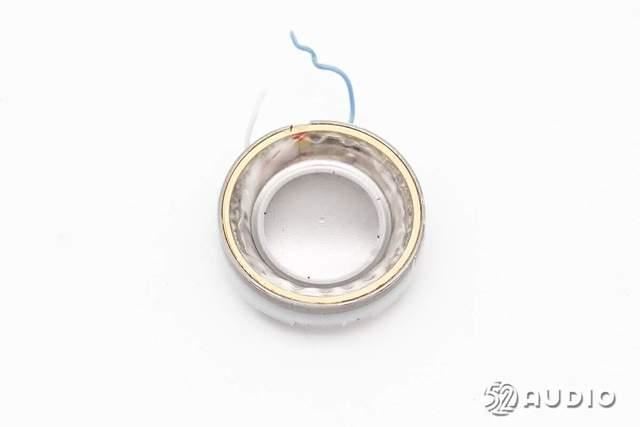

耳机扬声器正面特写，采用了镀钛复合振膜，拥有更优的解析力。

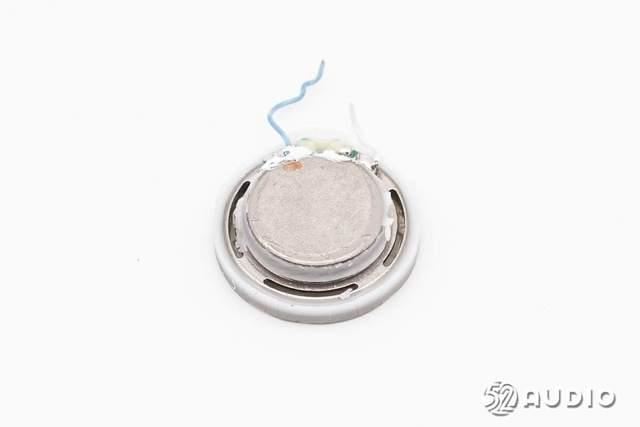

扬声器背面特写，四周设置调音孔。

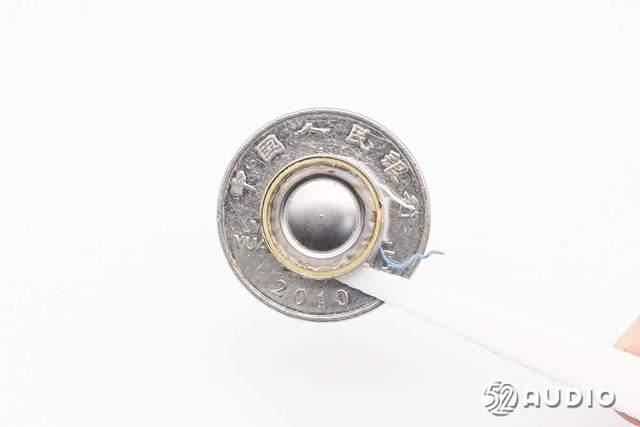

扬声器与一元硬币大小对比。
经我们实测，扬声器直径约为14.24mm。
充电盒拆解
拆解充电盒部分。撬开外壳，取出座舱结构。

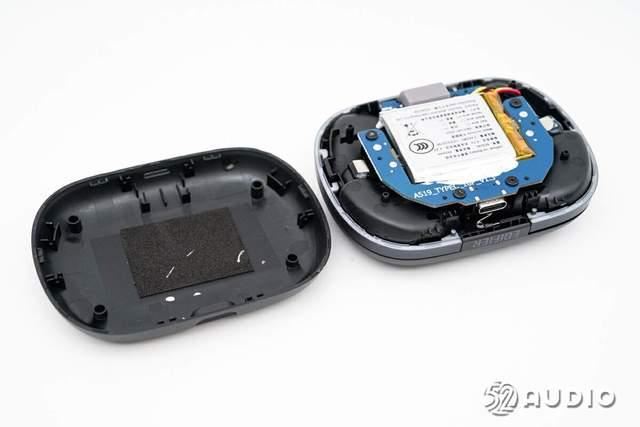

外壳内部结构一览，对应电池位置覆盖有海绵垫防护。

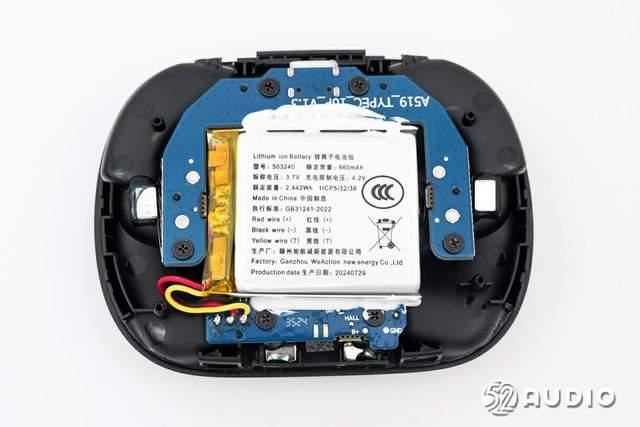

座舱底部结构一览，主板通过螺丝固定，电池导线与主板焊接。

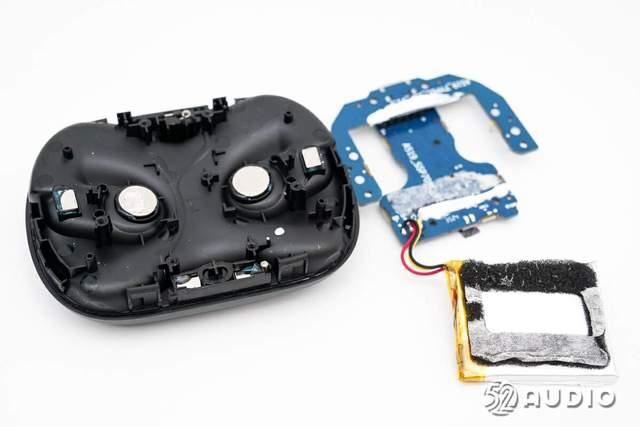

卸掉螺丝，取掉主板和电池单元。

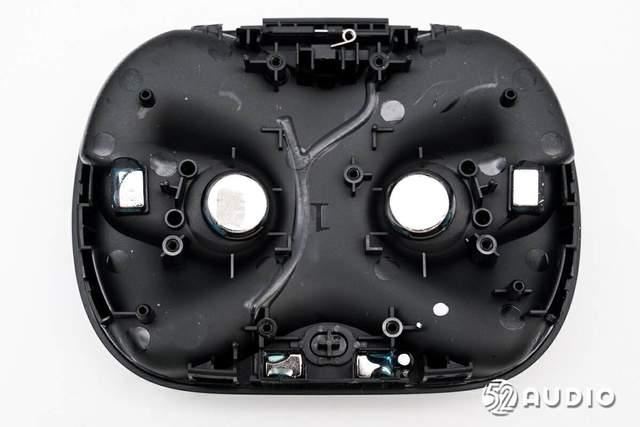

座舱底部结构一览，设置有多颗磁铁用于固定耳机和充电盒盖。

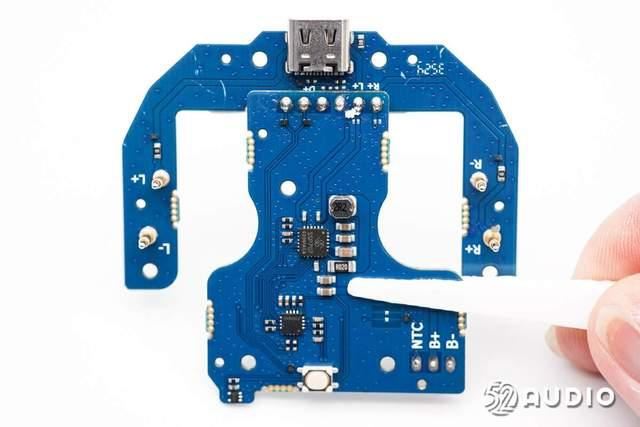

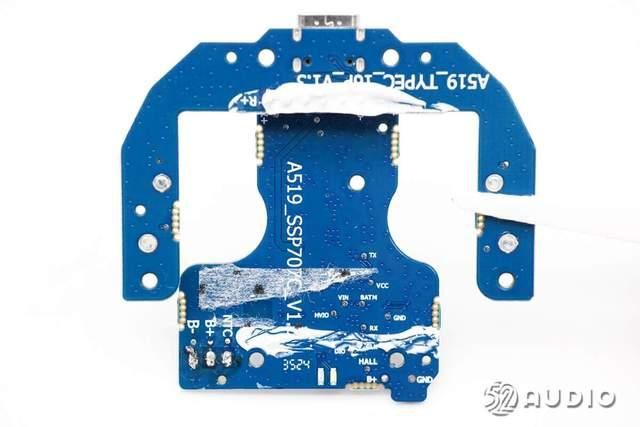

充电盒主板一侧电路一览。双主板设计，焊接连接。
主板另外一侧电路一览。

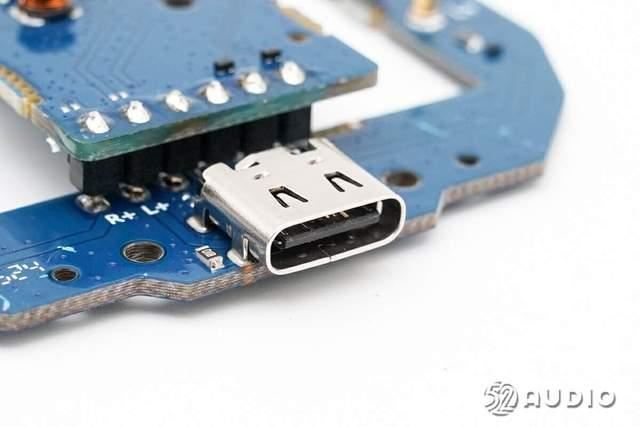

Type-C充电母座特写。
上一页 1 2 3 4 56 下一页 阅读全文

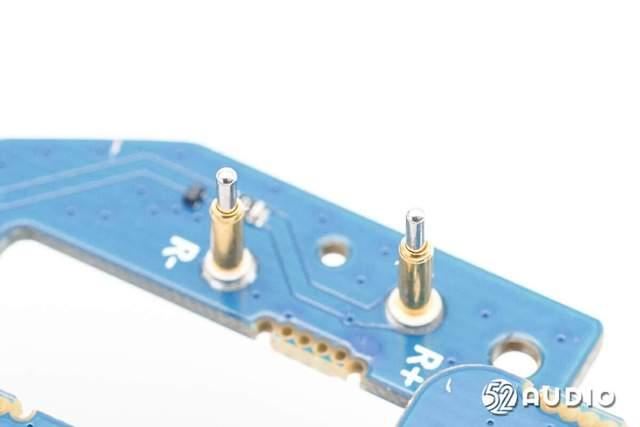

为耳机充电的Pogo Pin连接器特写。

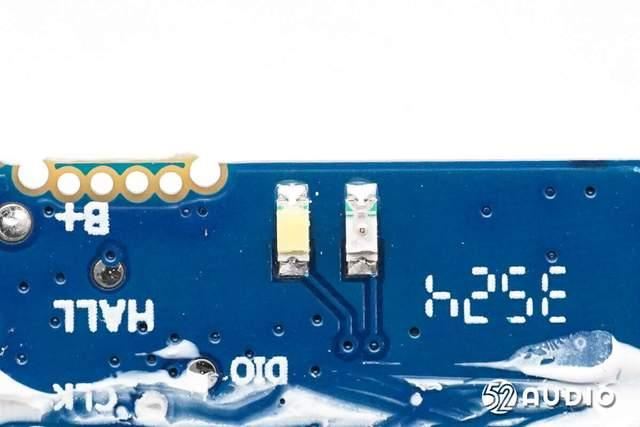

两颗不同颜色的LED指示灯，用于反馈蓝牙配对及充电状态。

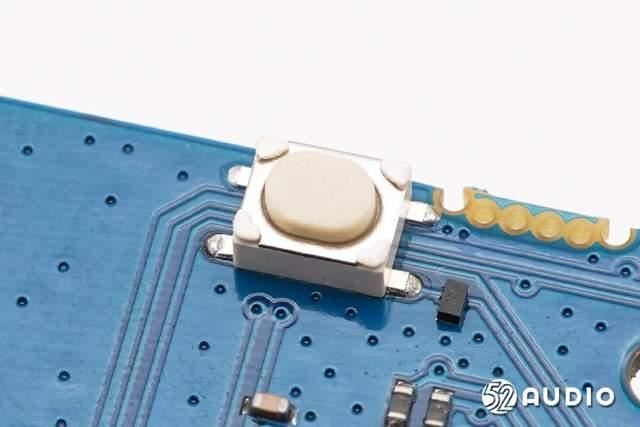

用于蓝牙配对的功能按键特写。

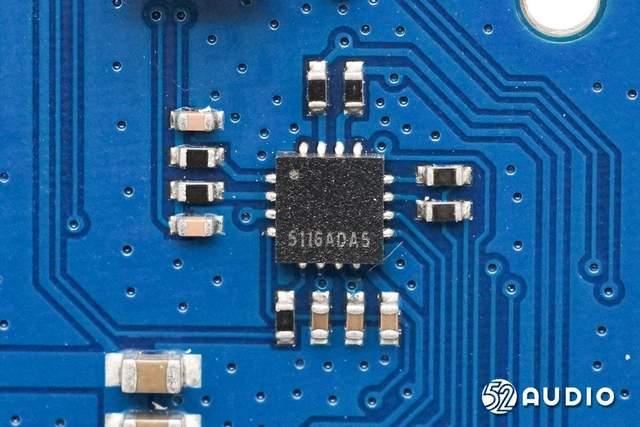

丝印516ADA5的MCU单片机。

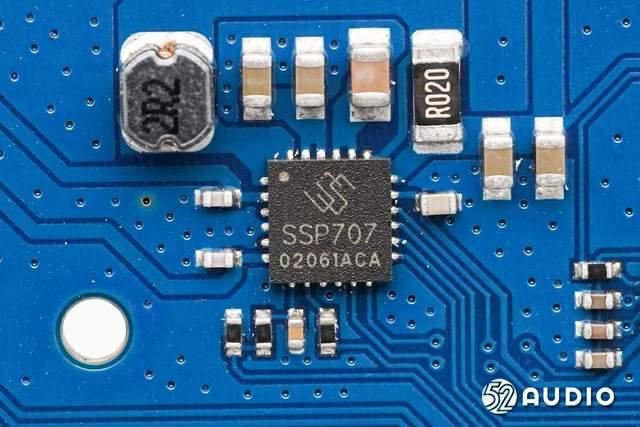

SinhMicro昇生微电子SSP707电源管理芯片，集成了38V耐压OVP、开关Charger、Boost等功能。
2.2μH功率电感，配合电源管理芯片工作。
充电盒内置电池标签上信息，锂离子电池组，型号：503240，额定容量：660mAh，标称电压：3.7V，充电限制电压：4.2V，额定能量：2.442Wh，生产厂：赣州旭航诚新能源有限公司。
撕开绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。

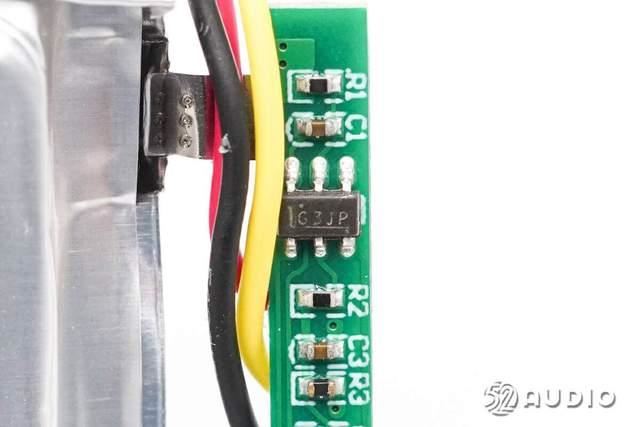

丝印G3JP的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

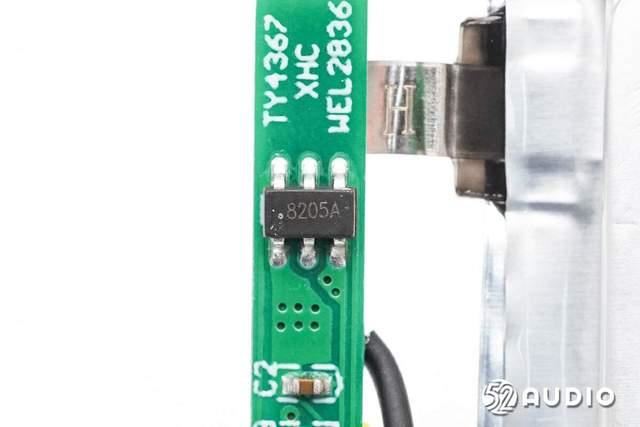

丝印8205A的MOS管，配合锂电保护IC工作。

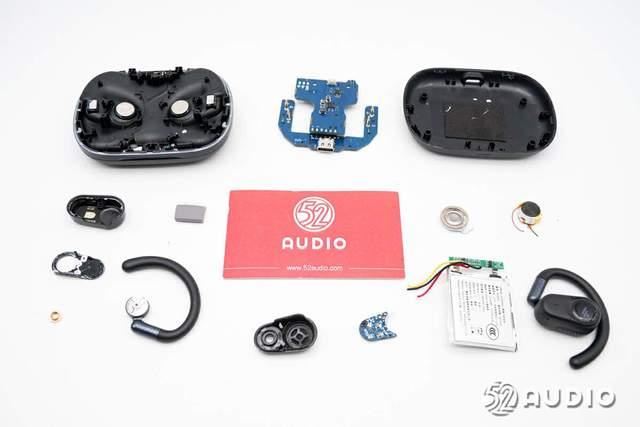

EDIFIER漫步者FitFree开放式耳机拆解全家福。
三、总结
EDIFIER漫步者FitFree开放式耳机在外观方面，采用了全新的耳挂式结构设计，支持40°旋转调节，能够更好地适配不同耳型使用。搭配耳挂的柔软亲肤材质，带来持久的舒适佩戴体验。
内部主要配置方面，耳机搭载14.2mm大动圈单元，采用两颗MEMS麦克风拾音；主控芯片为JL杰理JL7016G8蓝牙音频SoC；还采用了Sunlord顺络电子MPHM系列功率电感，具有优异的抗干扰/防耦合、漏磁的性能，以及大额定电流、高可靠性、DCR等优异的电性能，能够很好的满足耳机对功率电感的要求。充电盒内部搭载了660mAh锂电池。
上一页 1 2 3 4 5 6下一页阅读全文
随着开放式蓝牙耳机的爆发，知名音频品牌漫步者也相继推出了Comfo系列的多款产品，为消费者提供了丰富的选择。近期，漫步者再次发布了FitFree开放式耳机，在外观上进行了新的探索，耳机支持40°旋转调节，以为不同用户带来个性化的舒适佩戴体验。
在功能配置上，EDIFIER漫步者FitFree开放式耳机搭载14.2mm钛振膜动圈单元，支持动态低频补偿，提供澎湃饱满声场；支持音乐、游戏、音源、听书、运动多种原厂专业EQ调音，带来多场景的舒适听感；还采用了声波定向传导结构，减少漏音，保护用户隐私。
漫步者FitFree开放式耳机支持双麦AI通话降噪，能够有效降低周围环境噪音，提供清晰通话；支持0.06s游戏低延迟，保障流畅的游戏体验；支持双设备连接，使用更便捷。续航方面，单次播放音乐时长可达7.5h，搭配充电仓综合续航30h；支持快速充电，快充15分钟，使用2小时。下面就来看看这款产品的详细拆解报告吧~
一、开箱
EDIFIER漫步者FitFree开放式耳机包装盒采用了抽屉式结构，简约设计，正面展示有耳机的简笔图，品牌LOGO和产品名称。
包装盒背面展示有产品的三种配色，APP下载二维码，以及部分产品和公司信息。
包装盒侧边图文展示了产品的详细功能特点：舒适开放不堵耳、宽频强磁复合单元、动态低频补偿、APP功能拓展、双设备连接、IP55级防尘防水。
包装盒顶部设计“EDIFIER”品牌LOGO。
包装盒底部贴有出厂标签，产品型号：EDF200175，配色：星夜黑，生产日期：2024年9月。
包装盒内部物品有主机、充电线和用户指南。
充电线采用了USB-A to Type-C接口。
EDIFIER漫步者FitFree开放式耳机充电盒采用了扁平的圆角方形设计，磨砂质感，顶部设计有品牌LOGO。
充电盒正面外观一览，中间设计有腰线和倒角结构，便于用户开启。机身上设置有一颗指示灯，用于反馈蓝牙配对及充电状态。
充电盒背面转轴上设计品牌名，下方设置Type-C充电接口。
充电盒底部外观一览，边缘过渡圆润无棱角。
打开充电盒盖，座舱内部耳机磁吸固定，能够便捷取放。
盒盖内侧印有产品参数信息，充电盒 型号：EDF200175，输入：5V-A，输出：5V-200mA*2，电池额定容量：660mAh，电池额定能量：2.442Wh（660mAh），电池种类：可充电锂离子电池组。
取出耳机，座舱内部结构一览，底部雕刻有L/R左右标识。
充电盒为耳机充电的金属顶针特写。
用于蓝牙配对的功能按键特写。
EDIFIER漫步者FitFree开放式耳机整体外观一览，耳机采用了挂耳式设计，由音腔和耳挂两部分组成。
漫步者FitFree耳机外侧外观一览，耳挂采用了软胶材质，佩戴舒适亲肤，弯曲不变形。音腔采用了哑光质感，背部设计有亮黑色品牌装饰，提升质感和辨识度。
音腔背部的降噪麦克风拾音孔特写。
耳机触摸控制区域特写，设计有条形凸起，便于盲操作。
音腔底部的通话麦克风拾音孔特写。
音腔底部的调音孔特写，金属盖板防护。
耳机内侧外观一览，耳挂与音腔采用了可调节转轴衔接，能够更好地适配不同耳型使用。
耳机转轴结构特写，支持40°旋转调节佩戴。
音腔出音孔特写，金属盖板防护。
连接充电盒充电的金属触点特写。
经我们实测，EDIFIER漫步者FitFree开放式耳机整机重量约为87.2g。
单只耳机重量约为9.1g。
我们采用CHARGERLAB POWER-Z KM001Pro测试仪对EDIFIER漫步者Comfo Fit II开放式耳机进行充电测试，输入功率约为2.30W。
二、拆解
通过开箱，我们详细了解了EDIFIER漫步者FitFree开放式耳机的外观设计，下面进入拆解部分，看看内部结构及配置信息~
耳机拆解
打开音腔结构。
后腔底部结构一览，设置有蓝牙天线和触摸检测的贴片。
前腔上设置有支架，固定主板和电池单元。
断开焊点，取掉耳机电池。
掀开排线，耳机内置软包扣式电池型号：1254PF4E，来自VDL紫建电子。
电池背部丝印有二维码，用于产品追溯。
断开扬声器导线，取出主板单元。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
JL杰理JL7016G8蓝牙音频SoC，用于无线连接和音频数据处理。
蓝牙芯片外围的Sunlord顺络电子MPHM系列功率电感特写，侧边印刷有一颗“白色圆点”标识。
据我们了解到，无线耳机的电源电路中的功率电感需要具备较小的尺寸和中等大小（数百mA）的额定电流，并且要求电感低损耗，以实现高转换效率和强的续航能力，顺络电子推出的MPHM系列不仅在电性能上能满足耳机对功率电感的要求，其独特的制备工艺使该系列在价格方面也有很强的竞争力。
MPHM系列有以下的几个特点：
1、 针对高密度贴装的电路，MPHM系列产品呈现优异的抗干扰/防耦合、漏磁的性能；
2、 产品外形设计有Mark标识磁通方向，可以保证贴片后磁场方向一致；
3、 大额定电流、高可靠性、DCR等优异的电性能；
4、 满足主流的功率要求，采用叠层工艺，为客户提供高性价比的产品。
Sunlord顺络电子MPHM系列详细资料图。
丝印T0Ae的IC。
另外一颗Sunlord顺络电子MPHM160809S功率电感特写。
镭雕G266的MEMS麦克风特写，用于语音通话功能拾音。
另外一颗镭雕G266的MEMS麦克风，用于通话降噪功能拾音。两颗麦克风协同拾音，搭配AI降噪算法，提供清晰通话。
丝印4S CF的锂电保护IC。
连接蓝牙天线的金属弹片特写。
24.000MHz的晶振特写，为蓝牙芯片提供时钟。
取掉固定主板和电池的支架。
卸掉螺丝，取掉耳挂。
耳挂的转轴结构特写，通过弹簧和滚珠定位。
取出前腔内部耳机扬声器。
耳机扬声器正面特写，采用了镀钛复合振膜，拥有更优的解析力。
扬声器背面特写，四周设置调音孔。
扬声器与一元硬币大小对比。
经我们实测，扬声器直径约为14.24mm。
充电盒拆解
拆解充电盒部分。撬开外壳，取出座舱结构。
外壳内部结构一览，对应电池位置覆盖有海绵垫防护。
座舱底部结构一览，主板通过螺丝固定，电池导线与主板焊接。
卸掉螺丝，取掉主板和电池单元。
座舱底部结构一览，设置有多颗磁铁用于固定耳机和充电盒盖。
充电盒主板一侧电路一览。双主板设计，焊接连接。
主板另外一侧电路一览。
Type-C充电母座特写。
为耳机充电的Pogo Pin连接器特写。
两颗不同颜色的LED指示灯，用于反馈蓝牙配对及充电状态。
用于蓝牙配对的功能按键特写。
丝印516ADA5的MCU单片机。
SinhMicro昇生微电子SSP707电源管理芯片，集成了38V耐压OVP、开关Charger、Boost等功能。

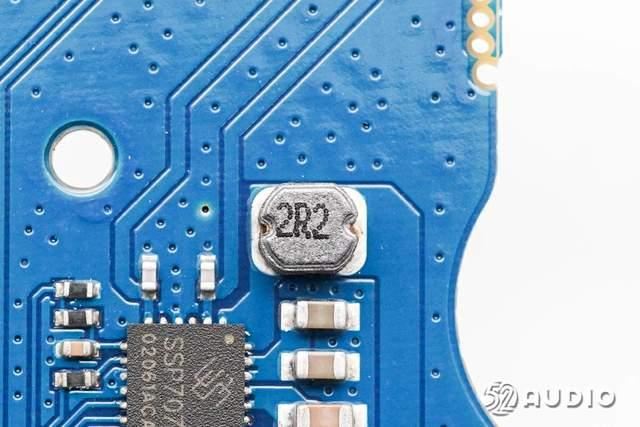

2.2μH功率电感，配合电源管理芯片工作。
充电盒内置电池标签上信息，锂离子电池组，型号：503240，额定容量：660mAh，标称电压：3.7V，充电限制电压：4.2V，额定能量：2.442Wh，生产厂：赣州旭航诚新能源有限公司。
撕开绝缘保护，电池保护板电路一览，设置有锂电保护IC和MOS管，以及检测电池温度的热敏电阻。
丝印G3JP的锂电保护IC，负责电池的过充电、过放电、过电流等保护。
丝印8205A的MOS管，配合锂电保护IC工作。
EDIFIER漫步者FitFree开放式耳机拆解全家福。
三、总结
EDIFIER漫步者FitFree开放式耳机在外观方面，采用了全新的耳挂式结构设计，支持40°旋转调节，能够更好地适配不同耳型使用。搭配耳挂的柔软亲肤材质，带来持久的舒适佩戴体验。
内部主要配置方面，耳机搭载14.2mm大动圈单元，采用两颗MEMS麦克风拾音；主控芯片为JL杰理JL7016G8蓝牙音频SoC；还采用了Sunlord顺络电子MPHM系列功率电感，具有优异的抗干扰/防耦合、漏磁的性能，以及大额定电流、高可靠性、DCR等优异的电性能，能够很好的满足耳机对功率电感的要求。充电盒内部搭载了660mAh锂电池。
