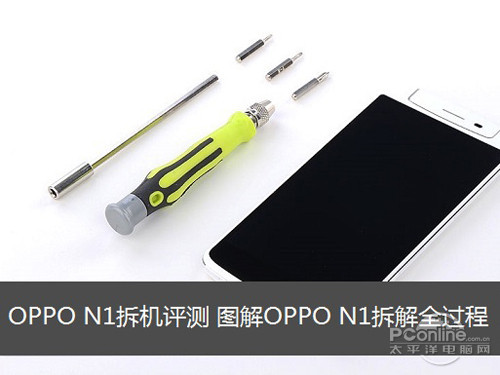

　　如今智能手机已经相当流行，不过各类手机同质化也非常严重，很多旗舰机、主流手机基本都是相同的硬件配置，比如将两款5英寸1080P高通800手机同时进行拆解的话，你可能会发现这两款手机连芯片布局都是相同的，这就说明如今智能手机除了品牌不同外，其他很多东西均比较同质化化，缺少了创新元素。那么OPPO 一体机内部做工与布局如何呢?下面以OPPO N1为例进行真机拆解。

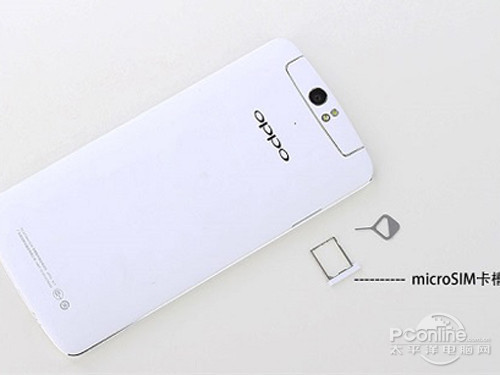

　　拆机第一步，需要卸下SIM卡槽，如下图所示：

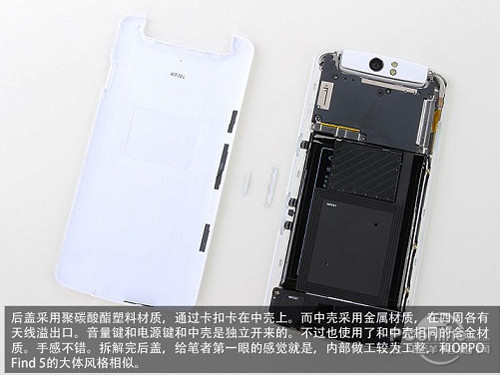

　　后盖采用聚碳酸酯材质，通过卡扣卡在中壳上，而中壳采用了金属材质，在四周各有天线溢出口，音量按键、电源键以及中壳是独立开来的，因此拆解后盖也比较简单，打开后盖，给人第一感觉是做工比较工整。

　　由于音量键与电源键是独立开来的，因此拆解第第三步就出拆解下来音量键和电源键了。

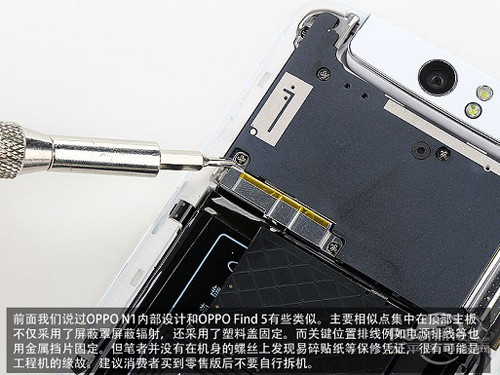

　　OPPO N1与之前的上一代旗舰OPPO Fine 5内部有些类似，主要相似点集中在顶部主板上，不仅采用了屏蔽罩屏蔽辐射，还采用了塑料盖固定。而关键位置排线、电源排线等也用金属挡片固定，做工比较精细。不过笔者在拆解该机机身内部的固定螺丝的时候，并没有发现易碎贴纸保修凭证，这应该属于拆解的是工程机缘故，用户请勿拆解，否则将失去保修功能。

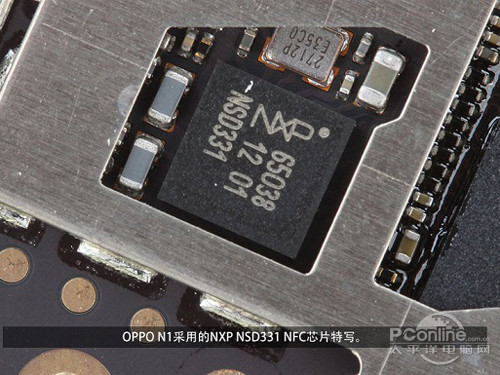

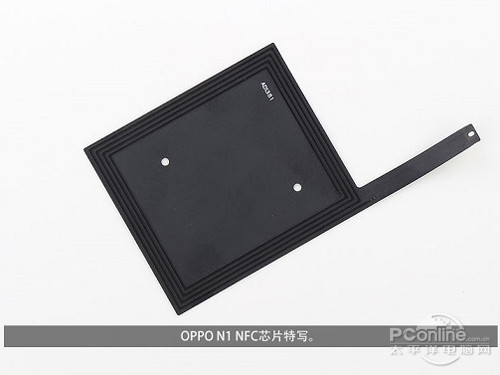

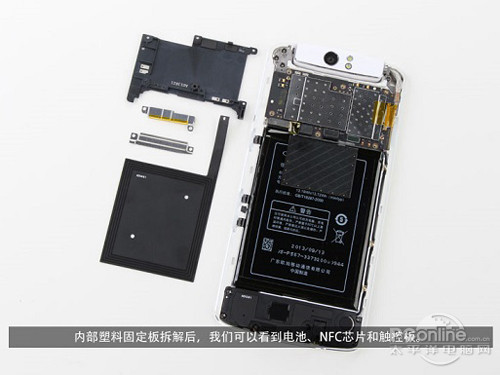

　　内部所料固定板拆解后，就可以看到电池、NFC芯片和触控板了，如下图所示：

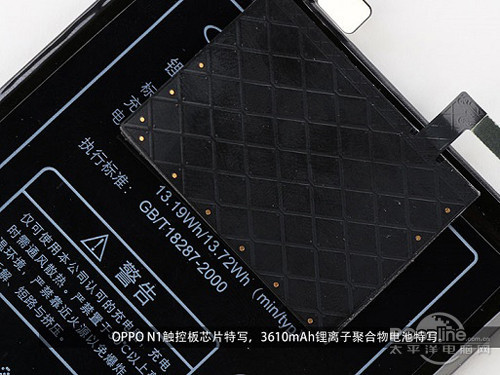

　　OPPO N1背部触控板特写，另外该机搭载的是3610mAh大容量锂离子聚合物电池。

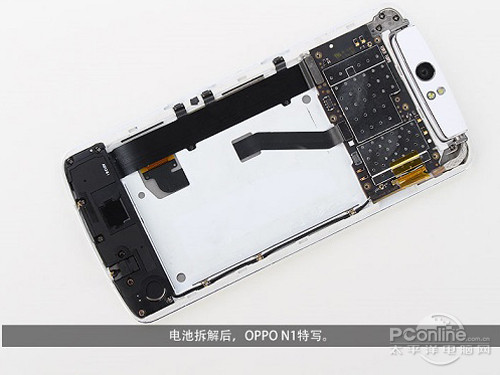

　　拆解电池后，OPPO N1内部特写

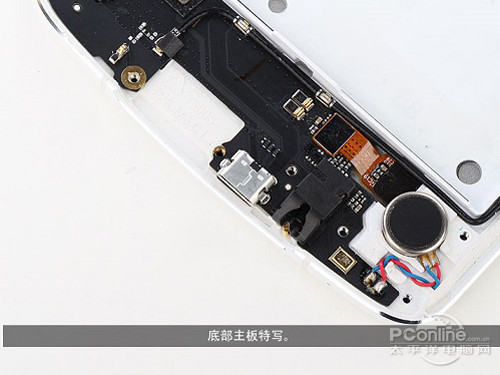

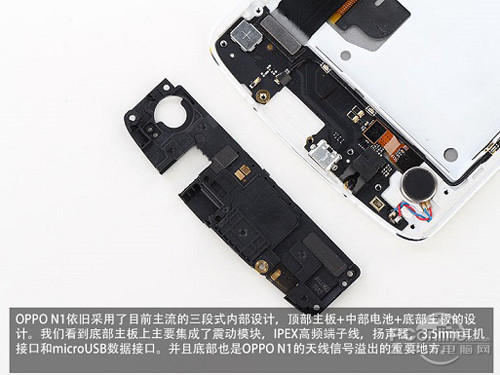

　　OPPO N1依旧采用了目前主流的三段式内部设计，顶部主板+中部电池+底部主板的设计。可以看到，底部主板上主要集成了震动模块，IPEX高频子线、扬声器以及3.5mm耳机接口和USB数据接口，并且底部也是OPPO N1的天线信号移除的重要地方。

　　前面揭晓了OPPO N1触控板的阵容，下面将对OPPO N1的顶部可旋转摄像头进行详细拆解。OPPO N1后置1300万像素可旋转摄像头，旋转角度达到了206度，下图中看到的是正在拆解的OPPO N1旋转轴承，对这个轴承进行了测试，多次选择阻尼依旧手感如初，因此不用担心多次旋转后，会松松垮垮。

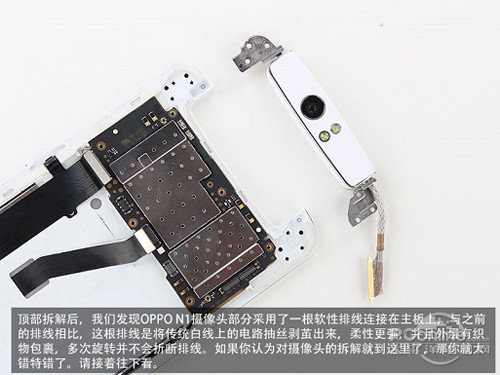

　　顶部拆解后，发现OPPO N1摄像头部分采用了一个软性排线连接在主板上，与之前的排线相比，这根牌显示将传统白线上的电路抽丝剥茧出来，柔性更强，并且外层有织物包裹，多次旋转也不会折断排线。

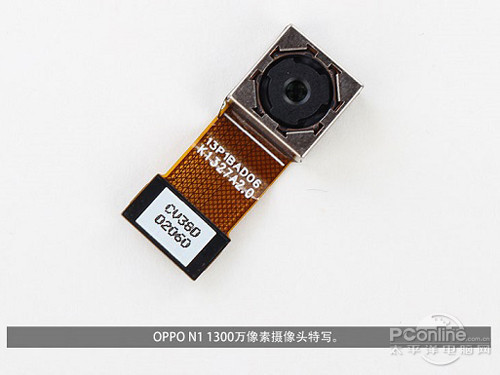

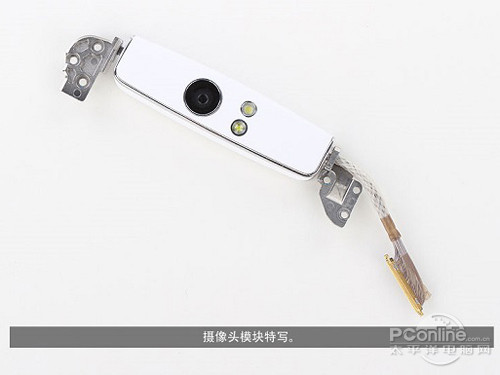

　　OPPO N1摄像头模块大卸八块后特写，摄像头莫开包含了聚碳酸酯外壳、合金骨架、听筒扬声器、206度转动轴承，双LED闪光灯、光纤距离感应器、1300万高像素摄像头和柔性排线，如果不是本次拆解，真不敢相信，小小的摄像头模块，里边包含了这么多元件。

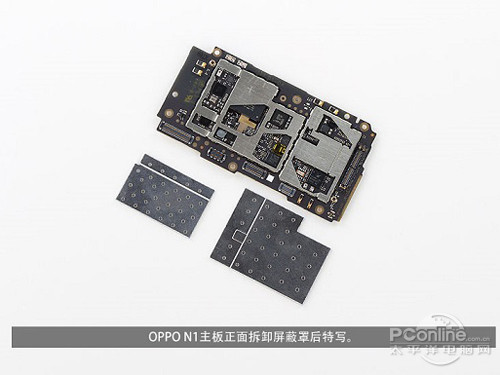

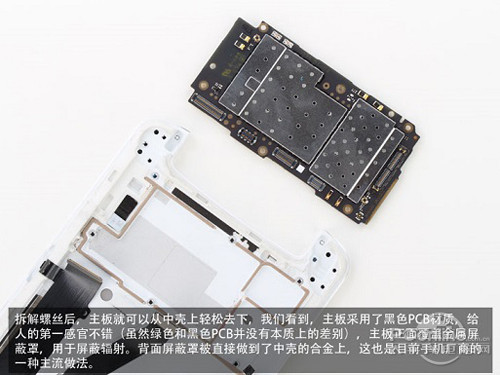

　　拆解螺丝后，主板就可以从中壳上轻松取下，可以看到，主板采用了黑色PCB材质，给人的第一感觉不错，主板正面覆盖了金属屏蔽罩，用户屏蔽辐射，背面屏蔽罩被直接坐到了中壳的合金上，这也是目前手机厂商的一种主流做法。

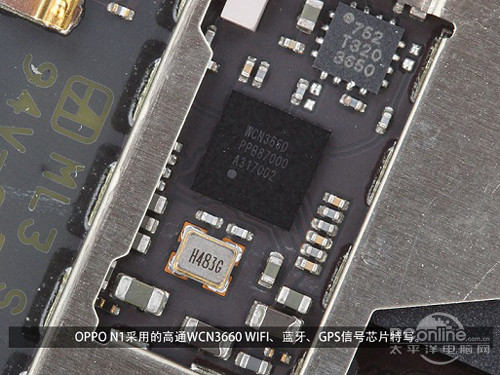

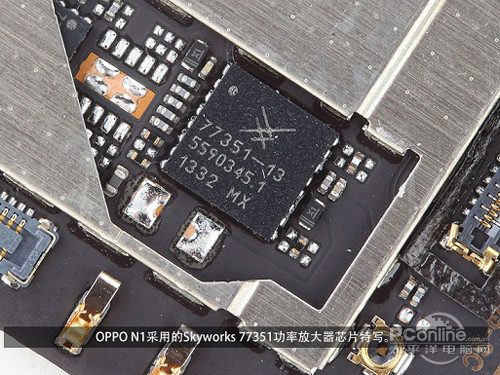

　　OPPO N1主板背面的主要芯片上都覆盖了隔热涂层。
