网线水晶头怎么制作呢?制作网线水晶头是实现设备之间互联构建局域网的基础。如果身边有制作网线水晶头的工具,则可以通过以下方法来亲手制作水晶头。

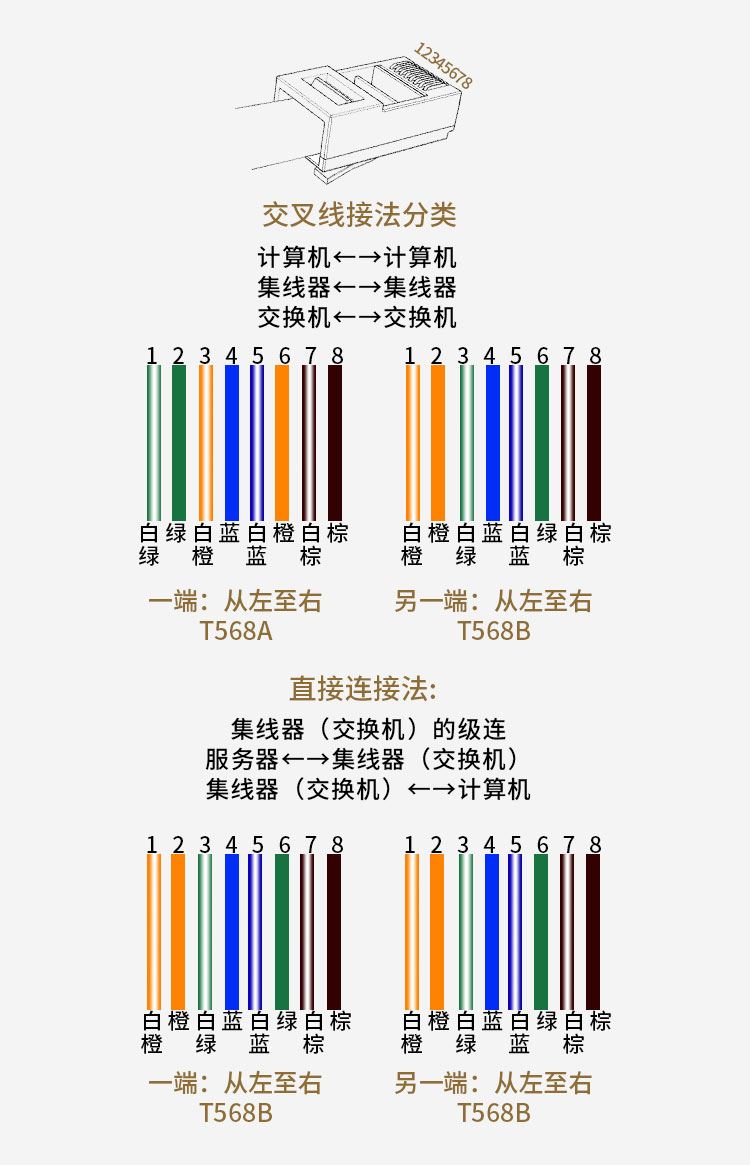

网线水晶头有两种接法,一种是直连互联法,一种是交叉互联法。 交叉线的做法是:一头采用568A标准,一头采用568B标准。平行(直通)线的做法是:两头同为568A标准或568B标准。
网线水晶头接法图解8根顺序
网线水晶头排线顺序
- 直通线:网线两端都是采用同一个标准,通常两边都是T568B;
- 交叉线:又叫反线,线序按照一端T568A,一端T568B的标准排列好线序。
- 交叉线用途:一般两台电脑之间直接相连、路由器和路由器之间,电脑与智能条码秤、地磅或者给其他智能设备配置参数用交叉线。思科的设备,服务器和路由器相连,标准连法是交叉线。

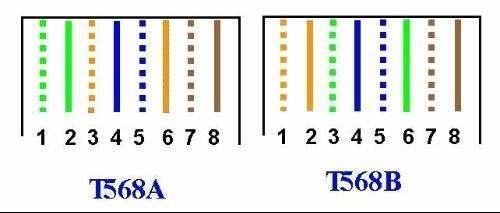

T568A线序: 绿白,绿、橙白,蓝、蓝白,橙、棕白,棕
T568B线序: 橙白,橙、绿白,蓝、蓝白,绿、棕白,棕
568A线序标准:绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
568B线序标准:橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
网线水晶头制作详细步骤
常用的T568B的接法,首先看一下8根线的排序。568A标准:绿白—1,绿—2,橙白—3,蓝—4,蓝白—5,橙—6,棕白—7,棕—8568B标准:(√)橙白—1,橙—2,绿白—3,蓝—4,蓝白—5, 绿—6,棕白—7,棕—8
两种接线排序1,2 线是一个绕对,3,6 线是一个绕对,4,5 线是一个绕对,7,8 线是一个绕对,双绞线中4/5,7/8这四根线没有定义,所以1.2.3.6这四根线别接错就行。这种只适用于百兆以内的家用接法,千兆以上的8根线要求更高。

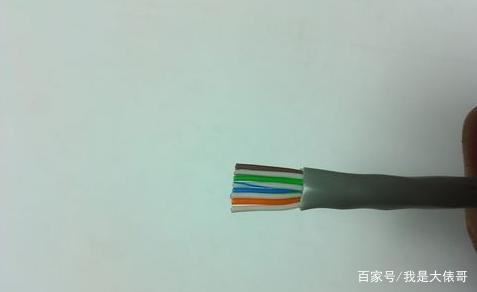

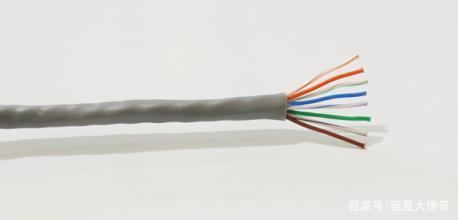

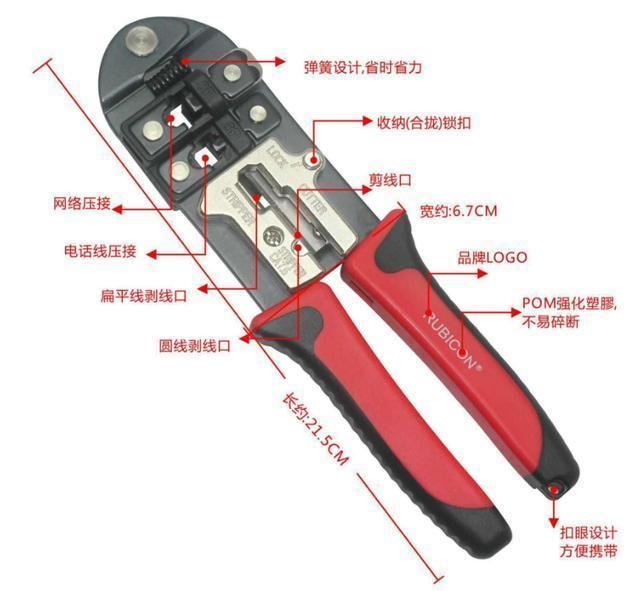

网络压线钳先用压线钳给网线剥大约3公分左右的外皮,然后8根线排好序。
排序排好序以后把多余的部分剪掉,留一公分多点就可以。

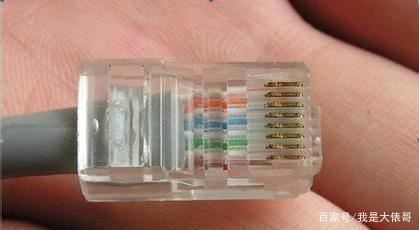

剪掉多余然后把线插入水晶头,水晶头有铜片的一面朝上

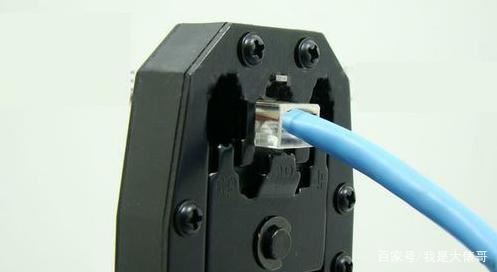

对应插好最后用压线钳压一下就完成了
压一下完工接好以后可以用网络测试仪测试一下

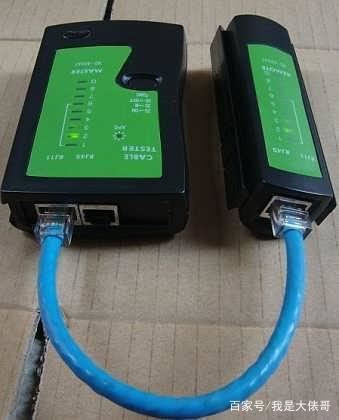

网络测试仪水晶头两端插在测试仪上,打开测试开关,两边指示灯开始同步亮起,如果1到8顺序亮起则接线正确,如果跳过某一个数字说明对应的接线有误或线没有压好。
