麒麟9000s是多少纳米？介于5到14nm之间

前不久，华为低调的发布了Mate 60系列旗舰手机，令人意外的是它首发了自研的麒麟9000s处理器，不但让国人欣喜振奋，更让苦心积虑制裁和封锁中国芯片的“漂亮国心态崩了”。

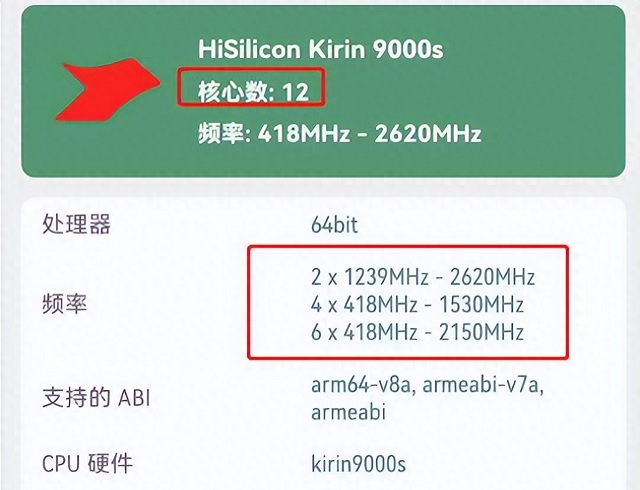

麒麟9000s的CPU部分为 8 核 12 线程，具体架构为2+6+4，其中包括两颗A34核心，六颗定制的A78AE核心，以及四颗A510核心，最高主频2.62GHz。GPU型号为Maleoon-910 GPU，配备华为自研的达芬奇架构NPU（神经网络处理单元），可以提供更强大的AI计算能力。

此外，麒麟9000s还采用华为自研的5G通讯技术，支持SA和NSA双模网络和多频段和多天线技术，可以实现更高速、更稳定的网络连接，在不同场景下能实现更好的网络覆盖和通讯质量，这也是华为手机信号强的原因。

值得一提的是，麒麟9000s是全球首款支持超线性技术的手机处理器（8核12线程），比普通八核处理器多了4个线程，它相当于发动机用上了涡轮增压技术，妥妥的黑科技。

从最新的手机CPU天梯图来看，麒麟9000s相当于高通骁龙888 Plus水平，介于苹果A13与A14之间。从性能上看，麒麟9000s仍属于目前高端水平，性能只落后友商顶级芯片 2 年左右，差距并不算大。要知道，华为此前因受漂亮国制裁，已经三年多没发布麒麟芯片了，这次重磅回归，加上性能与功耗表现优秀，已经很了不起了。

麒麟9000s是多少纳米？

目前有关麒麟9000s的大致性能，核心参数等基本都已经揭晓了，仍有悬念的是工艺制程。

根据国际著名研究公司TechInsights发布的研究报告显示，麒麟9000s采用了 107毫米大小的晶片，相比麒麟9000的105毫米晶片体积要大2%。

此外，通过对麒麟9000s的封装级进行拆解发现，这颗芯片没有EUV光刻机光刻过的痕迹，因为EUV光刻机和DUV光刻机进行光刻的话，留下的痕迹会不一样。

EUV光刻机是一种使用极紫外线的光刻机，用于制造5纳米及以下的先进芯片。然而，EUV光刻机的研发和生产难度极高，目前仅有少数几家国际大公司能够生产。

之前业界的主流观点是认为麒麟9000s是7nm制程，也有一些观点认为是14nm制程，但华为加入了双芯片叠加技术，实现了类似于7n芯片水平。

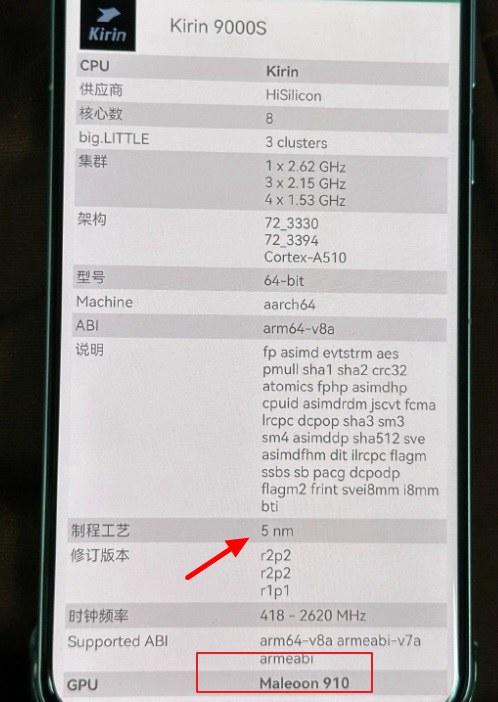

而日前又有用户发现，华为Mate60 Pro升级鸿蒙系统到最新版本之后，通过第三方硬件检测工具检测麒麟9000s参数时发现，赫然显示出了 5nm 制程。

不过，目前关于华为麒麟9000s芯片从7纳米升级到5纳米的传闻并没有得到官方证实。这一传闻可能是由于一些软件参数错误而引发的。

从目前了解到的信息来看，麒麟9000s的工艺制程可以确定的是介于 5 到 14nm 之间，更确切的说是 5nm、7nm、14nm三者中的一个。对于到底是哪种工艺制程，由于华为没有公布，目前仍是谜。

对于很多人关心的麒麟9000s到底是什么工艺，瑞银、摩根等多家知名投行机构最新评价称，这并不重要。因为麒麟9000s通过基准测试来看，已经获得了与7nm芯片类似的性能表现，且这颗芯片还加入了一些特殊的技术，在这样的情况下，能够大规模生产这样的芯片，真的是让人惊叹！

一句话，麒麟9000s的推出，代表着国产芯片的重大突破，虽然从工艺制程来看，落后目前最先进的3nm制程 4 年左右，但性能其实只落后 2 年多，而华为Mate 60系列旗舰机的用户体验差距更是小的多。
